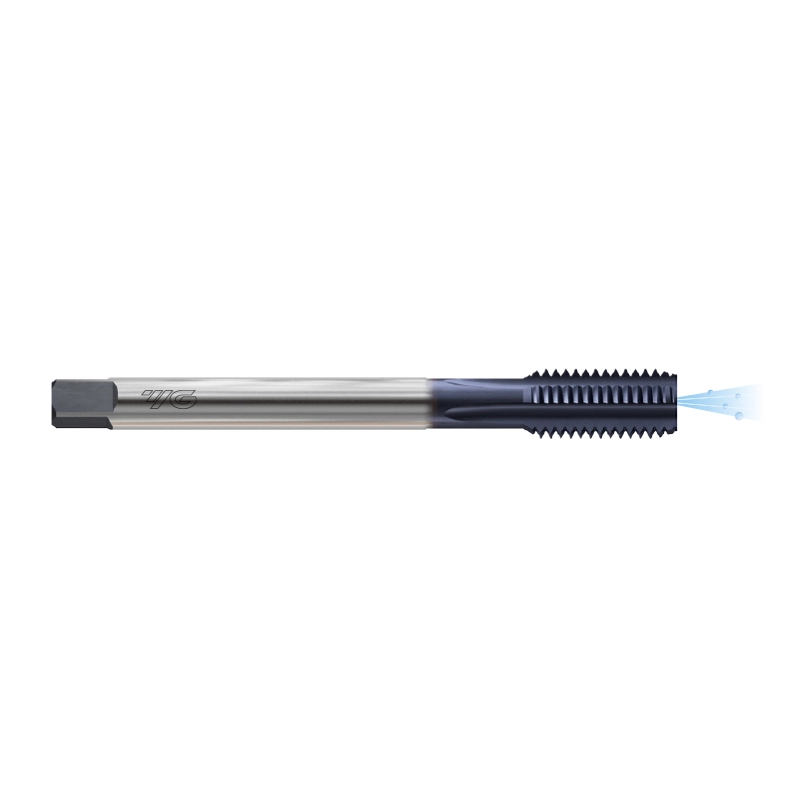

TiAlN-bevonatos, terelőéles keményfém gépi menetfúró - MF
Termékváltozatok
Válassz egy variánst!TiAlN-bevonatos, terelőéles KMF gépi menetfúró, 6HX-s tűrésosztállyal és DIN 374-es szerszám szabvánnyal. DIN 13 szabvány szerinti ISO metrikus finom menetekhez. E típusú bekezdéssel, max. 2.0xD hosszú zsákfuratokhoz.
Az 1981-es alapítás óta egy erős, szilárd és globálisan is elismert vállalattá nőtte ki magát a forgácsoló szerszám iparban. Kiváló emberi erőforrásaival és technológiájával a YG-1 mindig a jövőbe tekint. Hatékony logisztikai rendszerének és a szállítási határidőket rövidítő rendszerének köszönhetően, folyamatosan élvezhetik a vevőik bizalmát. Az új termékeik fejlesztését, mindig nulláról kezdik. A legjobb nyersanyag megválasztás, a pontos hőkezelés és a szigorú minőségellenőrzés is a kimagasló forgácsoló tulajdonságú és a kiválóan kidolgozott felületű termékek fejlesztésének alapja. Széles termékpalettájuk tartalmaz monolit keményfém és gyorsacél maró-, fúró-, menetmaró-, menetfúró-, központfúró szerszámokat, dörzsárakat, illetve váltólapkás marószerszámokat, ISO esztergaszerszámokat és szerszámtartókat is.
TiAlN-bevonatos, terelőéles KMF gépi menetfúró, 6HX-s tűrésosztállyal és DIN 374-es szerszám szabvánnyal. DIN 13 szabvány szerinti ISO metrikus finom menetekhez. E típusú bekezdéssel, max. 2.0xD hosszú zsákfuratokhoz.
Az 1981-es alapítás óta egy erős, szilárd és globálisan is elismert vállalattá nőtte ki magát a forgácsoló szerszám iparban. Kiváló emberi erőforrásaival és technológiájával a YG-1 mindig a jövőbe tekint. Hatékony logisztikai rendszerének és a szállítási határidőket rövidítő rendszerének köszönhetően, folyamatosan élvezhetik a vevőik bizalmát. Az új termékeik fejlesztését, mindig nulláról kezdik. A legjobb nyersanyag megválasztás, a pontos hőkezelés és a szigorú minőségellenőrzés is a kimagasló forgácsoló tulajdonságú és a kiválóan kidolgozott felületű termékek fejlesztésének alapja. Széles termékpalettájuk tartalmaz monolit keményfém és gyorsacél maró-, fúró-, menetmaró-, menetfúró-, központfúró szerszámokat, dörzsárakat, illetve váltólapkás marószerszámokat, ISO esztergaszerszámokat és szerszámtartókat is.
|
|
Megnevezés
Megnevezés
|
Menet- méret
Menet- méret
|
Menet- emelke- dés
Menet- emelke- dés
(mm) |
Élhossz
Élhossz
(mm) |
Teljes hossz
Teljes hossz
(mm) |
Szár alatti hossz
Szár alatti hossz
(mm) |
Szár- átmérő
Szár- átmérő
(mm) |
Lapolás mérete
Lapolás mérete
(mm) |
Lapolás hossza
Lapolás hossza
(mm) |
Menet- alap Ø
Menet- alap Ø
(mm) |
Élek száma
Élek száma
|
Szabvány
Szabvány
|
|
Ajánlás
Ajánlás
|
Információ/Ár
|
Műveletek
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
T0B02376TIA
(M8x1.0 6HX 90.0L)
Menetméret: M8
(∅D1)
Menetemelkedés: 1.0
(mm)
(P)
Élhossz: 17
(mm)
(L1)
Teljes hossz: 90
(mm)
(L2)
Szár alatti hossz: 36
(mm)
(L3)
Szárátmérő: 6
(mm)
(∅D2)
Lapolás mérete: 4.9
(mm)
(K)
Lapolás hossza: 8
(mm)
(Kl)
Menetalap átmérő: 7
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
Menetméret: M8
(∅D1)
Menetemelkedés: 1.0
(mm)
(P)
Élhossz: 17
(mm)
(L1)
Teljes hossz: 90
(mm)
(L2)
Szár alatti hossz: 36
(mm)
(L3)
Szárátmérő: 6
(mm)
(∅D2)
Lapolás mérete: 4.9
(mm)
(K)
Lapolás hossza: 8
(mm)
(Kl)
Menetalap átmérő: 7
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
T0B02386TIA
(M8x0.75 6HX 80.0L)
Menetméret: M8
(∅D1)
Menetemelkedés: 0.75
(mm)
(P)
Élhossz: 14
(mm)
(L1)
Teljes hossz: 80
(mm)
(L2)
Szár alatti hossz: 30
(mm)
(L3)
Szárátmérő: 6
(mm)
(∅D2)
Lapolás mérete: 4.9
(mm)
(K)
Lapolás hossza: 8
(mm)
(Kl)
Menetalap átmérő: 7.25
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
Menetméret: M8
(∅D1)
Menetemelkedés: 0.75
(mm)
(P)
Élhossz: 14
(mm)
(L1)
Teljes hossz: 80
(mm)
(L2)
Szár alatti hossz: 30
(mm)
(L3)
Szárátmérő: 6
(mm)
(∅D2)
Lapolás mérete: 4.9
(mm)
(K)
Lapolás hossza: 8
(mm)
(Kl)
Menetalap átmérő: 7.25
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
T0B02436TIA
(M10x1.25 6HX 100.0L)
Menetméret: M10
(∅D1)
Menetemelkedés: 1.25
(mm)
(P)
Élhossz: 22
(mm)
(L1)
Teljes hossz: 100
(mm)
(L2)
Szár alatti hossz: 40
(mm)
(L3)
Szárátmérő: 7
(mm)
(∅D2)
Lapolás mérete: 5.5
(mm)
(K)
Lapolás hossza: 8
(mm)
(Kl)
Menetalap átmérő: 8.75
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
Menetméret: M10
(∅D1)
Menetemelkedés: 1.25
(mm)
(P)
Élhossz: 22
(mm)
(L1)
Teljes hossz: 100
(mm)
(L2)
Szár alatti hossz: 40
(mm)
(L3)
Szárátmérő: 7
(mm)
(∅D2)
Lapolás mérete: 5.5
(mm)
(K)
Lapolás hossza: 8
(mm)
(Kl)
Menetalap átmérő: 8.75
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
T0B02446TIA
(M10x1.0 6HX 90.0L)
Menetméret: M10
(∅D1)
Menetemelkedés: 1.0
(mm)
(P)
Élhossz: 18
(mm)
(L1)
Teljes hossz: 90
(mm)
(L2)
Szár alatti hossz: 36
(mm)
(L3)
Szárátmérő: 7
(mm)
(∅D2)
Lapolás mérete: 5.5
(mm)
(K)
Lapolás hossza: 8
(mm)
(Kl)
Menetalap átmérő: 9
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
Menetméret: M10
(∅D1)
Menetemelkedés: 1.0
(mm)
(P)
Élhossz: 18
(mm)
(L1)
Teljes hossz: 90
(mm)
(L2)
Szár alatti hossz: 36
(mm)
(L3)
Szárátmérő: 7
(mm)
(∅D2)
Lapolás mérete: 5.5
(mm)
(K)
Lapolás hossza: 8
(mm)
(Kl)
Menetalap átmérő: 9
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
T0B02516TIA
(M12x1.5 6HX 100.0L)
Menetméret: M12
(∅D1)
Menetemelkedés: 1.5
(mm)
(P)
Élhossz: 22
(mm)
(L1)
Teljes hossz: 100
(mm)
(L2)
Szár alatti hossz: 40
(mm)
(L3)
Szárátmérő: 9
(mm)
(∅D2)
Lapolás mérete: 7
(mm)
(K)
Lapolás hossza: 10
(mm)
(Kl)
Menetalap átmérő: 10.5
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
Menetméret: M12
(∅D1)
Menetemelkedés: 1.5
(mm)
(P)
Élhossz: 22
(mm)
(L1)
Teljes hossz: 100
(mm)
(L2)
Szár alatti hossz: 40
(mm)
(L3)
Szárátmérő: 9
(mm)
(∅D2)
Lapolás mérete: 7
(mm)
(K)
Lapolás hossza: 10
(mm)
(Kl)
Menetalap átmérő: 10.5
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
T0B02526TIA
(M12x1.25 6HX 100.0L)
Menetméret: M12
(∅D1)
Menetemelkedés: 1.25
(mm)
(P)
Élhossz: 22
(mm)
(L1)
Teljes hossz: 100
(mm)
(L2)
Szár alatti hossz: 40
(mm)
(L3)
Szárátmérő: 9
(mm)
(∅D2)
Lapolás mérete: 7
(mm)
(K)
Lapolás hossza: 10
(mm)
(Kl)
Menetalap átmérő: 10.75
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
Menetméret: M12
(∅D1)
Menetemelkedés: 1.25
(mm)
(P)
Élhossz: 22
(mm)
(L1)
Teljes hossz: 100
(mm)
(L2)
Szár alatti hossz: 40
(mm)
(L3)
Szárátmérő: 9
(mm)
(∅D2)
Lapolás mérete: 7
(mm)
(K)
Lapolás hossza: 10
(mm)
(Kl)
Menetalap átmérő: 10.75
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
T0B02536TIA
(M12x1.0 6HX 100.0L)
Menetméret: M12
(∅D1)
Menetemelkedés: 1.0
(mm)
(P)
Élhossz: 18
(mm)
(L1)
Teljes hossz: 100
(mm)
(L2)
Szár alatti hossz: 40
(mm)
(L3)
Szárátmérő: 9
(mm)
(∅D2)
Lapolás mérete: 7
(mm)
(K)
Lapolás hossza: 10
(mm)
(Kl)
Menetalap átmérő: 11
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
Menetméret: M12
(∅D1)
Menetemelkedés: 1.0
(mm)
(P)
Élhossz: 18
(mm)
(L1)
Teljes hossz: 100
(mm)
(L2)
Szár alatti hossz: 40
(mm)
(L3)
Szárátmérő: 9
(mm)
(∅D2)
Lapolás mérete: 7
(mm)
(K)
Lapolás hossza: 10
(mm)
(Kl)
Menetalap átmérő: 11
(mm)
(∅d1)
Élek száma: 4
(Z)
Szabvány: DIN 374
Ajánlás:
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Élettartama messze meghaladja a HSS-ét. Külső hűtéssel Vc 10–15 m/min, belső hűtőcsatornával Vc 15–50 m/min.
40 HRC felett a HSS elégtelen. C bekezdés (2–3 menet) — rövidebb fenékfurat-ráhagyáshoz. Vc 3–7 m/min, M3–M20.
D bekezdés (4–5 menet) — stabilabb induláshoz, nagyobb fenékfurat-ráhagyást igényel. Azonos adatok, mint C forma.
Belső hűtőcsatorna: Vc akár 50 m/min. M5–M12 (M), M8–M12 (MF), TiAlN, max. 2,5×D.
Form E (1,5–2 menet) — korlátozott fenékfurat-ráhagyásnál indokolt. Forgácsolási adatok megegyeznek a szabványos sorozatéval.
Alternatívák: Tömör keményfém menetmarók · HSS gépi menetfúrók
Ridegtörési kockázat. A keményfém terhelési csúcsnál azonnal, figyelmeztetés nélkül törik. Kötelező a merev menetfúrási ciklus (G84).
A belső menetkészítés négy megközelítése — a választást az anyag keménysége, a gép képessége és a törés utáni menthetőség kritikussága határozza meg.
| Szempont | HSS menetfúró | Keményfém menetfúró | Menetformázó | Menetmaró |
|---|---|---|---|---|
| Forgácsképzés | Vágja az anyagot, forgácsot termel | Vágja az anyagot, forgácsot termel | Alakítja az anyagot — forgács nélkül | Maró geometriával vágja, forgácsot termel |
| Forgácsolóerő | Közepes | Közepes–magas (rideg terhelés) | Magas (összenyomó erő) | Alacsony (kis ívhossz egyidejűleg) |
| Anyagcsoport-lefedettség | P, M, K, N, S — széles körű | K, N, H (elsődleges) · M (határeset) | P, N — csak képlékeny anyag | K, N, H, M, P, S — legszélesebb |
| Maximális keménység | ~40 HRC (bevonatos HSS-PM) | 60 HRC | ~35 HRC | 65 HRC (dedikált hardcut sorozat) |
| Zsákfurat-alkalmasság | Korlátozott — megfelelő horonykialakítás és bekezdés szükséges | Bekezdési forma és fenékfurat-ráhagyás ellenőrzése kötelező | Jó — nincs forgács, de kenés és fenékfurat-ráhagyás szükséges | Kiváló — a menet a furat aljához közel vihető |
| Törés utáni menthetőség | Nehéz — kihajtó vagy EDM szükséges | Nagyon nehéz — kemény anyagban csak EDM | Nehéz — ugyanúgy, mint menetfúrónál | Jellemzően jobb — a szerszám nem szorul be teljes profilban |
| Átmérő programból állítható | Nem — rögzített geometria | Nem — rögzített geometria | Nem — rögzített geometria | Igen — sugárkorrekció a CNC-programban |
| Szükséges géptengelyek | 2 — merev menetfúrási ciklus | 2 — merev menetfúrási ciklus | 2 — merev menetfúrási ciklus | 3 — X+Y+Z egyidejű (helikális interpoláció) |
| Menetfelület minősége | Jó | Jó (kemény anyagban keményfém > HSS) | Kiváló — megnyomott, tömörített felület | Jó |
| Szabványlefedettség | Széleskörű (M, MF, G, NPT stb.) | M normál · MF finom | M normál · MF finom | M, MF, UNC, UNF, G, BSP, NPT és további |
| Ciklusidő | Gyors — egyetlen axiális ciklus | Gyors — egyetlen axiális ciklus | Gyors — egyetlen axiális ciklus | Lassú — menetenként több helikális pálya |
| Lyukankénti költség | Alacsony–közepes | Közepes (magas beruházás, hosszú élettartam kemény anyagban) | Alacsony–közepes | Magas (hosszabb ciklusidő) |
| Szempont | Tömör menetfúró | Indexálható menetmaró |
|---|---|---|
| Kezdeti szerszámköltség | Alacsony | Magas (szerszámtest + lapkák) |
| Élenkénti költség | Magas — teljes szerszámcsere szükséges | Alacsony — csak a lapka cserélendő |
| Minimális menetátmérő | M3 és kisebb is lehetséges | Tipikusan M16–M20 minimumtól |
| Merevségi igény | Alacsony — kis szerszámátmérő, alacsony menetfúrási nyomaték | Magas — lapkabefogó erők és szerszámtest-merevség nagy átmérőn |
| Lapkacsere a gépben | Nem alkalmazható | Lehetséges — élváltás a gépben, szerszám kiemelése nélkül |
| Nagy átmérők alkalmassága (>M30) | Nem hatékony — nagy tömör rúd, magas anyagköltség | Ideális — kis lapka, könnyű szerszámtest nagy átmérőn is |
| Kis átmérők alkalmassága (<M6) | Ideális | Nem alkalmazható — lapka geometriailag nem kivitelezhető |
| Belső hűtőközeg elérhetősége | Sorozatfüggő — egyes sorozatoknál elérhető | Általában elérhető a szerszámtestben |
| Beállítási komplexitás | Egyszerű — befogás, indulás | Magasabb — lapkacsere után pozíció-ellenőrzés szükséges |
Indexálható menetmaró nagy átmérőnél és nagy sorozatnál releváns — tömör keményfém választék: M3–M20.
YG-1 T0993 — bevonat nélküli · M normál · M3–M20Bevonat nélküli, szürkeöntvényhez/alumíniumhoz/sárgaréznek. Külső árasztás. Vc 10–15 m/min. Max. 2,0×D. 6HX, DIN 371/376.
YG-1 T0B04 / T0B01 — TiAlN · belső hűtőcsatornás · M normál · M5–M12Belső hűtés: Vc 15–50 m/min (2–4× jobb, mint T0993). TiAlN, max. 2,5×D. T0B04: C forma. T0B01: E forma (rövid bekezdés).
YG-1 T0B05 / T0B02 — TiAlN · belső hűtőcsatornás · MF finom · M8–M12T0B04/T0B01 MF finommenetes megfelelői, vékony falú alkatrészekhez. T0B05: C forma. T0B02: E forma. Vc-adat T0B04/T0B01-ből következtetve.
YG-1 T0997-TIC — TiCN · C bekezdés · egyenes horony · M normál · M3–M20TiCN edzett acélhoz. C forma (2–3 menet), átmenő és zsákfurat is. Vc 3–7 m/min. Külső árasztás, max. 2,0×D.
YG-1 T0999-TIC — TiCN · D bekezdés · egyenes horony · M normál · M3–M20Azonos adatok, mint T0997-TIC. D bekezdés (4–5 menet) — hosszabb bevezetés, több fogra osztott terhelés.
YG-1 T0Q01 / T0Q02 — TiCN · alakító menetfúrók · M normál / MF finomAnyagot alakít, forgács nélkül — csak képlékeny anyagban (ISO P/N). Katalógusadat nem elérhető.
Kérjen ajánlatot vagy kérjen szakértői tanácsot.
A keményfém menetfúrók M normál és MF finom meneteket fednek le, 6HX tűrésosztályban.
Szabványos metrikus menet — az általános gépészeti alkalmazások alapértelmezett szabványa.
| Szabvány | Teljes megnevezés | Elérhető sorozatok | Lefedett mérettartomány |
|---|---|---|---|
| DIN 371 | ISO metrikus normál, rövid sorozat | T0993 · T0997-TIC · T0999-TIC · T0B04 · T0B01 | M3–M10 |
| DIN 376 | ISO metrikus normál, hosszú sorozat | T0993 · T0997-TIC · T0999-TIC · T0B04 (M12) · T0B01 (M12) | M11–M20 (T0B sorozat: csak M12) |
Csökkentett emelkedés — vékony falú alkatrészekhez, precíziós és rezgésterhelt kötésekhez.
| Szabvány | Teljes megnevezés | Elérhető sorozatok | Lefedett mérettartomány |
|---|---|---|---|
| DIN 374 | ISO metrikus finommenet, több emelkedéssel átmérőnként | T0B05 (C forma) · T0B02 (E forma) | M8×0,75 – M12×1,5 (7 változat) |
A horonykialakítás és a bekezdési forma (C/D/E) két külön fogalom.
Öntöttvas/alumínium → 4. lépés. Edzett acél/öntöttvas ≥50 HRC → T0997-TIC (C) vagy T0999-TIC (D), lásd 2. lépés. Nem edzett acél, rozsdamentes, titán → menetmaró vagy HSS-PM.
Csak edzett acélban kötelező. C bekezdés → T0997-TIC. D bekezdés → T0999-TIC. Öntöttvas/alumínium: mindkét furattípus elfogadható.
M normál → T0993, T0997-TIC/T0999-TIC, belső hűtőcsatornás C/E forma. MF finom → csak a belső hűtőcsatornás C/E MF sorozat (M8–M12) — a többinek nincs MF változata.
Orsón keresztüli hűtés → belső hűtőcsatornás sorozat M5–M12-ig. Csak külső árasztás → T0993 vagy T0997-TIC/T0999-TIC. M13–M20-nál csak ez utóbbiak elérhetők.
Alapértelmezés: C forma. Form E-re csak akkor válts, ha a zsákfurat fenékfurat-ráhagyása nem elég. Rendelés előtt mérd le a ráhagyást és erősítsd meg az előfúrási átmérőt a Variants táblázatban.
Add meg a munkadarab anyagát, keménységét, a furattípust, a menetszabványt és a gép hűtőközeg-konfigurációját — megerősítjük a megfelelő sorozatot, az előfúrási átmérőt és a beállításodhoz javasolt kezdő forgácsolási sebességet.
