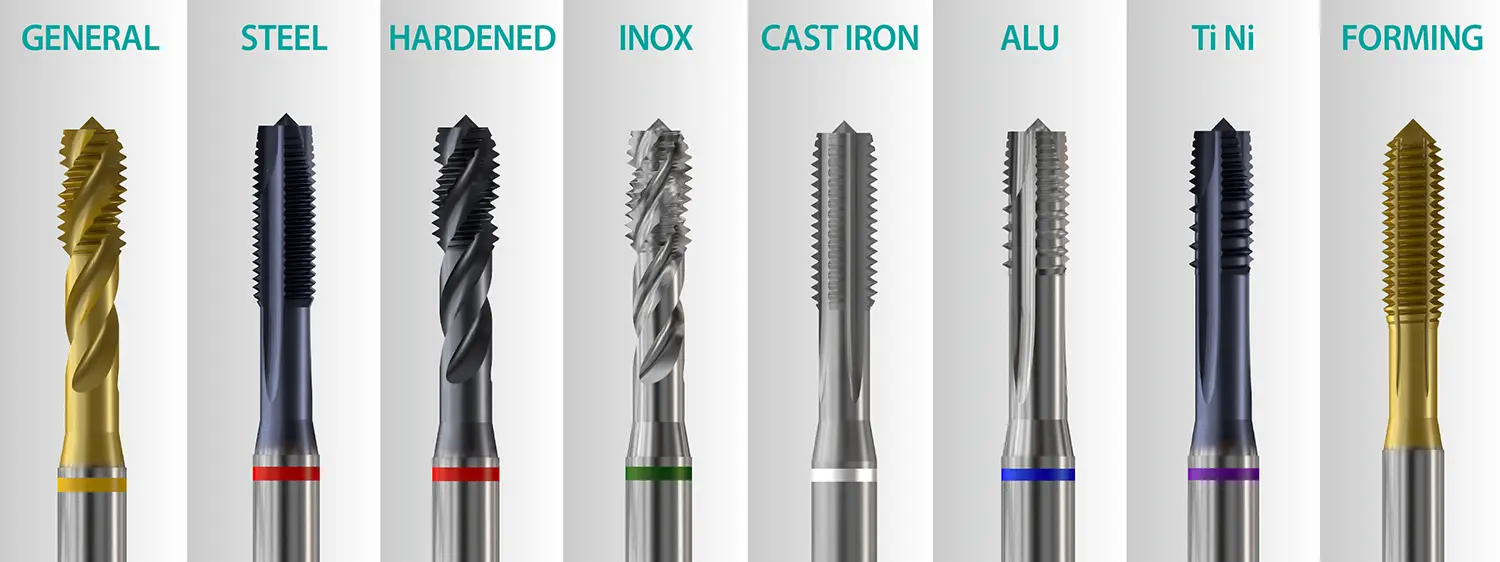

Menetfúrás vagy menetformázás? Melyik technológiát válasszuk a belső menetek készítéséhez?
A blog tartalma
1. Bevezetés: a belső menetkészítés jelentősége a modern gyártásban
A gépiparban és a precíziós megmunkálásban a belső menetkészítés gyakran a gyártási folyamat legutolsó, egyben legkockázatosabb lépése. Mire a munkadarab a menetelés fázisába ér, már jelentős hozzáadott értéket képvisel: túl van a nagyoláson, a simításon és gyakran a kritikus tűrések kialakításán is. Egyetlen hiba ebben az utolsó fázisban – legyen az szerszámtörés vagy mérethibás profil – a teljes munkadarab selejtezéséhez vezethet. Ez nem csupán anyagi veszteség, hanem a szállítási határidők és a gyártási ütemterv borulását is jelenti.
A CNC menetkészítés során meghozott stratégiai döntés – miszerint forgácsoló (menetfúrás) vagy alakító (menetformázás) eljárást választunk – alapjaiban határozza meg a menetgyártás sikerét. Sok üzemben még mindig a hagyományos menetfúrás az alapértelmezett választás, holott a modern anyagok és gépi kapacitások mellett a menetformázás gyakran nagyságrendekkel jobb folyamatbiztonságot és gazdaságosságot kínálna. Ebben a blogcikkben mindkét technológiát megvizsgáljuk, hogy ne rutinból, hanem mérnöki adatok alapján dönthess!
2. A hagyományos menetfúrás technológiája

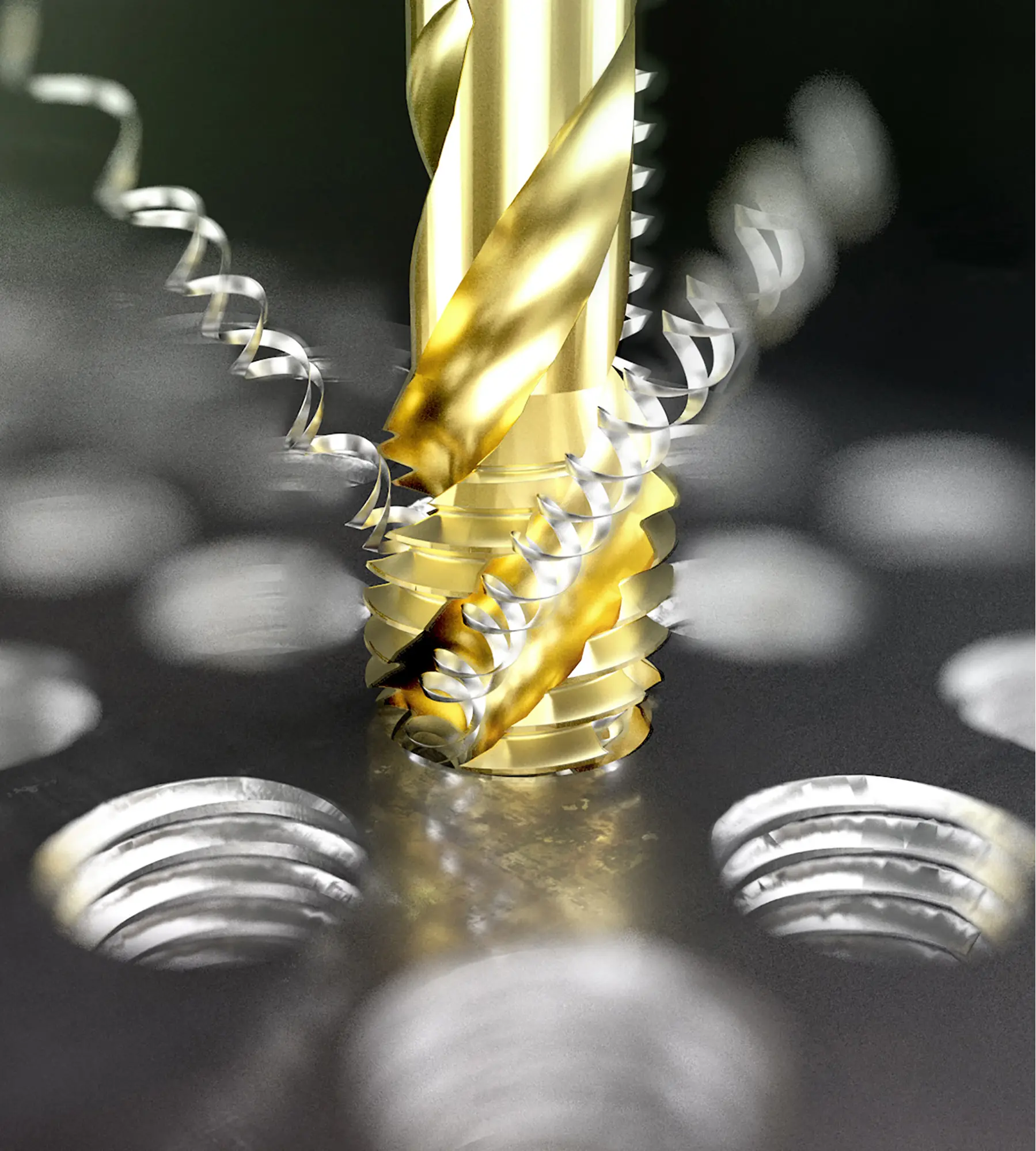

A hagyományos menetfúrás klasszikus forgácsolási folyamat, amelynek során a szerszám vágóélei anyageltávolítással hozzák létre a menetprofilt.
A menetfúrás során a menetfúró vágóélei fizikai értelemben elvágják az alapanyag szemcseszerkezetét. A szerszám geometriája úgy van kialakítva, hogy a vágóél a furat falából forgácsot válasszon le, majd ezt a forgácsot a hornyokon keresztül eltávolítsa. Ez a folyamat megszakítja az anyag belső szálirányát, ami mechanikai feszültségeket és mikroszkopikus kicsorbulásokat okozhat a menetoldalakon.
A forgácselvezetés a menetfúrás legkritikusabb pontja. Ha a forgács nem tud szabadon távozni, beszorul a szerszám és a munkadarab közé, ami drasztikus nyomatéktüskét és azonnali szerszámtörést okoz.
Általános használatra, rövid forgácsot adó anyagokhoz (például öntöttvashoz).
Zsákfuratokhoz kötelező, mivel a forgácsot a furat szája felé kényszeríti.
Átmenő furatokhoz ideális, ahol a szerszám maga előtt tolja ki a forgácsot.
A technológia megkerülhetetlen a rideg anyagoknál, például szürkeöntvénynél, rideg sárgaréznél, valamint az 1200 N/mm² feletti szakítószilárdságú acéloknál.
Kisebb teljesítményű orsókon is stabilan működik.
A rideg anyagoktól a kemény acélokig szinte mindenhol alkalmazható.
A forgácsbeszorulás állandó kockázati tényező, különösen automatizált környezetben.
A vágóél kopása miatt a menet mérete folyamatosan változik, ezért gyakori ellenőrzést igényel.
3. A menetformázás mechanizmusa
A menetformázás modern, forgácsmentes alakító eljárás, amelynél a menet profilja plasztikus alakítással jön létre. Itt nem beszélhetünk vágóélekről: a folyamat sokkal inkább hasonlít a mángorláshoz vagy a kovácsoláshoz.
A menetformázás során a menetformázó szerszám palástján speciális bütykök, úgynevezett „lobok” találhatók. Ezek a lobok kalapácsként működnek: ahogy a szerszám forog és előrehalad, a lobok nagy nyomás alatt a furat falába nyomódnak. Az alapanyag nem forgácsként távozik, hanem plasztikusan elfolyik a lobok között, kitöltve a szerszám menetprofilját.
A formázás során az anyag szemcseszerkezete nem szakad meg, hanem követi a menet profilját, tömörödik és felületkeményedik. Ez a folytonos szálirány drasztikusan megnöveli a menet teherbírását és a csavarkötés kihúzóerejét. A YG-1 mérései alapján a formázott menetek fáradási határa és statikus szilárdsága messze felülmúlja a vágott menetekét.
A technológia alapfeltétele az anyag képlékenysége. Elsősorban alumíniumötvözetek, szerkezeti acélok, rozsdamentes acélok és rézötvözetek esetén ez a preferált eljárás.
Nincs szükség a furatok tisztítására, és nincs forgács miatti leállás.
A felület szinte polírozottnak tűnik, ami javítja a szerelhetőséget.
A szerszám magátmérője sokkal nagyobb, mivel nincsenek forgácshornyok, így minimális a törés esélye.
4. Miért válasszuk a menetformázást? – részletes előnyelemzés
A menetformázás nemcsak a nagyobb szilárdság, hanem a stabil folyamat miatt is javasolt.
A szemcseszerkezet folytonossága miatt a menetoldalak nem tartalmaznak vágási barázdákat, amelyek feszültséggyűjtő pontként szolgálnának. Ez különösen a vibrációnak kitett alkatrészeknél kritikus.
CNC megmunkálóközpontokon a forgács az egyik legnagyobb ellenség. A menetformázás kiküszöböli a „madárfészek” effektust, amikor a hosszú, szalagos forgács rátekeredik a szerszámra. Így lehetővé válik a felügyelet nélküli gyártás, és rövidül a ciklusidő is, hiszen a menetelés után nincs szükség sűrített levegős tisztításra.
Bár a menetformázó szerszám kezdeti költsége magasabb, az élettartama akár 3–10-szerese is lehet a menetfúróénak. Ezt a kimagasló darabszám és a selejtmentes gyártás bőven kompenzálja.
A forgácsmentesség miatt a menetformázás mély furatokhoz is kiváló opció. Akár 3xD mélység is biztonsággal elérhető, ami menetfúrásnál a forgácselvezetés nehézségei miatt már komoly kockázatot jelentene.
A menetformázó szerszám nem élezhető, ezért az élettartama végén újat kell beszerezni. A szerszámgazdálkodás tervezésénél ezzel a különbséggel is számolni kell.
5. A menetformázás szigorú feltételei és technikai adatai
A menetformázás sikere a precíz előkészítésen múlik – itt nincs helye pontatlanságnak.
Az alapanyag szakítószilárdsága nem haladhatja meg az 1200 N/mm² értéket (körülbelül 41–42 HRC), a legfontosabb paraméter pedig a nyúlás, amelynek értéke legalább 8%. Ez biztosítja, hogy az anyag repedés nélkül tudjon „folyni”.
A leggyakoribb hiba, hogy a technológusok a menetfúráshoz használt fúrót alkalmazzák. Ez menetformázásnál azonnali szerszámtöréshez vezet, mivel a formázáshoz nagyobb előfúró átmérő szükséges: az anyagot nem eltávolítjuk, hanem eltoljuk, így helyet kell hagyni a feltüremkedő anyagnak.
D = d − (0,5 × P) + 0,05 – ahol d = névleges menetátmérő, P = menetemelkedés.
- M12×1 menet esetén: 12 − (0,5 × 1) + 0,05 = 11,55 mm. Menetfúrásnál a fúró átmérője itt 11,0 mm lenne!
- M6 menet esetén: 6 − (0,5 × 1) + 0,05 = 5,55 mm. Itt a tűrés rendkívül szűk: 5,55 és 5,60 mm között kell maradni. Menetfúrásnál a fúró átmérője itt 5,0 mm lenne!
A szabványok (DIN 13) értelmében menetformázásnál a magátmérő tűrése megengedőbb. Míg menetfúrásnál a 6H tűrés a standard, formázáskor a magátmérőre a 7H tűrésosztály vonatkozik – ennek oka a formázási folyamat jellege. Best practice: a magátmérőt a menetelés után mindig hengeres dugós idomszerrel ellenőrizzük!
A nyomatékigény 50–100%-kal magasabb, mint menetfúrásnál. A kenés itt nemcsak hűtést jelent, hanem a súrlódás drasztikus csökkentését is. A vízoldható emulzió koncentrációja legyen legalább 10%, de a tiszta vágóolaj a legbiztonságosabb.
A gravitáció miatt az olaj kifolyhat; a kenőhorony segít a folyadékot a megmunkálási zónában tartani.
A horony gáz- és folyadékvezetőként is működik, megakadályozva, hogy a furat alján bezárt hűtőfolyadék szétrepessze a munkadarabot vagy eltörje a szerszámot.
A 90 fokos kúpos süllyesztés kötelező. A szerszám a furat szája felé is nyomja az anyagot, süllyesztés nélkül pedig kemény perem (sorja) keletkezne, ami akadályozza a csavar felfekvését.
6. Amikor a menetfúrás megkerülhetetlen
Vannak helyzetek, ahol a menetformázás technológiai korlátokba ütközik:
Szürkeöntvény (GG25, GG30) esetén az anyag porlad, nem folyik – itt kizárólag a menetfúrás működik.
A kisebb CNC gépek (például BT30-as kúppal) nem biztos, hogy rendelkeznek elegendő nyomatékkal egy M16-os menet formázásához.
Bár léteznek speciális szerszámok, a gazdaságosság és a gépterhelés miatt nagy átmérőknél gyakran visszatérnek a forgácsoláshoz.
7. Technológiai összehasonlítás
| Szempont | Menetfúrás (forgácsoló) | Menetformázás (alakító) |
|---|---|---|
| Működési elv | Anyageltávolítás (vágás) | Plasztikus alakítás (mángorlás) |
| Forgácsképződés | Jelentős mennyiségű forgács | Forgácsmentes |
| Menetszilárdság | Standard | Nagyobb (folytonos szemcseszerkezet) |
| Szerszámélettartam | Közepes / rövidebb | Kimagaslóan hosszú |
| Regenerálhatóság | Élezhető | Nem élezhető |
| Felületi minőség | Jó (forgácsolt) | Kiváló (mángorolt, tükrös) |
| Nyomatékigény | Alacsonyabb | Magas (+50–100%) |
| Előfúrási pontosság | Mérsékelt igény | Kritikusan magas igény |
| Max. furatmélység | Általában 2–2,5xD | 3xD vagy több is lehetséges |
| Automatizálhatóság | Jó, de a forgács kockázatot jelent | Kiváló, rendkívül stabil |
8. Gyakorlati útmutató: mikor melyiket használjuk?
A döntéshez vedd figyelembe a furat jellegét és a szériaméretet:
A menetformázás a legbiztonságosabb: nincs forgács, ami beszorulhatna a furat alján. Ha mégis menetfúrót kell használni, válassz spirális hornyút a forgács kijuttatásához.
Ha az anyag képlékeny, a menetformázás itt is nyerhet a szerszámélettartam miatt. Ha viszont a sebesség a cél és kisebb a gép ereje, a terelőéles menetfúró (Spiral Point) a megoldás.
A menetformázás költséghatékonyabb a kevesebb szerszámcsere és a minimális gépállás miatt.
Ezek az anyagok hajlamosak a felhegedésre (élfelrakódásra). A menetformázás speciális bevonattal (TiN vagy CrN) és megfelelő kenéssel itt messze a legjobb eredményt adja.
9. Tipikus hibák és megelőzésük
A technológiai fegyelem hiánya selejthez vezet:
- Helytelen előfurat: Ha túl kicsi, a szerszám beszorul. Ha túl nagy, a profil taréja nem záródik le teljesen (V-alak / nyitott taréj). Ez gyengíti a menetet. A cél a zárt taréj, de nem túlpumpált állapotban.
- Hűtés hiánya: Szárazon menetformázni tilos. A lobok és az anyag közötti súrlódás azonnali anyagráhegedést és szerszámtörést okoz.
- Előfúrási forgács: Ha az előfúrásból maradt forgács a furatban, a formázó szerszám azt belepréseli a menetbe, tönkretéve a felületet és a szerszámot.
- Tengelyirányú hiba: Bár a formázás kevésbé érzékeny a hibás tengelyirányú előtolásból adódó menetprofil torzulásra, a szinkronizált menetelés (Synchro Tapping) ajánlott a legjobb eredményhez.
10. Összegzés és záró gondolatok
A belső menetek készítése során nincs egyetlen, mindenre jó megoldás. A technológia megválasztását a konkrét feladat paraméterei határozzák meg: az anyag nyúlási képessége (legalább 8%), a gép nyomatékkapacitása és a gyártási volumen.
A menetformázás a modern gyártás csúcstechnológiája: tisztaságot, stabilitást és páratlan szilárdságot kínál. Ugyanakkor a menetfúrás továbbra is a rideg anyagok és a kisebb teljesítményű gépek megbízható eszköze marad.
Ha az alapanyag engedi, törekedj a menetformázás bevezetésére – a kezdeti precíziós igényt bőségesen kárpótolja a szerszámélettartam és a folyamatbiztonság növekedése.
