New Century - NC-Mill
G9F42
- NC-Mill 4 élű, sarkos KMF maró, rövid kivitel
Termékek lenyitása: 18 db
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
X-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 20
Élhossz (mm)
:
3 - 32
Teljes hossz (mm)
:
50 - 100
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h6
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt)
Ajánlás:
|
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
X-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 20
Élhossz (mm)
:
3 - 32
Teljes hossz (mm)
:
50 - 100
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h6
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt)
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - K-2
G9453
- K-2 4 élű, sarkos KMF maró, extra hosszú kivitel, hengeres szárral
Termékek lenyitása: 22 db
Ez a termék a következő akciókban érhető el:
Átmérő (mm)
:
3 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Extra hosszú
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
TiAlN
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
3 - 20
Élhossz (mm)
:
20 - 75
Teljes hossz (mm)
:
60 - 150
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.54
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
3 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Extra hosszú
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
TiAlN
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
3 - 20
Élhossz (mm)
:
20 - 75
Teljes hossz (mm)
:
60 - 150
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.54
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Az akció során, rövid ideig, a termékeket rendkívül kedvező áron lehet megvásárolni a gyártók támogatásával. |
Univerzálisan alkalmazható az összes anyagcsoport hagyományos és nagysebességű megmunkálásához, hűtéssel vagy akár hűtés nélkül is!
Az ajánlat érvényes:
2026-10-13 18:59:59 |
Univerzálisan alkalmazható az összes anyagcsoport hagyományos és nagysebességű megmunkálásához, hűtéssel vagy akár hűtés nélkül is!
Az ajánlat érvényes:
2026-10-13 18:59:59 |
4 élű K-2 keményfém maró, extra hosszú
G9453 - Extra hosszú
Az akció során, rövid ideig, a termékeket rendkívül kedvező áron lehet megvásárolni a gyártók támogatásával.
Univerzálisan alkalmazható az összes anyagcsoport hagyományos és nagysebességű megmunkálásához, hűtéssel vagy akár hűtés nélkül is!
Az ajánlat érvényes: 2026-10-13 18:59:59
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
New Century - NC-Mill
G9F43
- NC-Mill 3 élű, sarkos KMF maró, rövid kivitel
Termékek lenyitása: 12 db
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarkos
Élek száma:
3
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
X-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 20
Élhossz (mm)
:
3 - 32
Teljes hossz (mm)
:
50 - 100
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h6
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt)
Ajánlás:
|
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarkos
Élek száma:
3
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
X-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 20
Élhossz (mm)
:
3 - 32
Teljes hossz (mm)
:
50 - 100
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h6
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt)
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - K-2
G9432
- K-2 4 élű, sarkos KMF maró, rövid kivitel, hengeres szárral
Termékek lenyitása: 19 db
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
TiAlN
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
2 - 20
Élhossz (mm)
:
3 - 32
Teljes hossz (mm)
:
32 - 100
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
TiAlN
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
2 - 20
Élhossz (mm)
:
3 - 32
Teljes hossz (mm)
:
32 - 100
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Átmérő (mm)
:
0.1 - 25
Élgeometria:
Gömb
Élek száma:
2
Kialakítás:
Általános
Szár típus:
Hengeres
Horonyemelkedés szöge:
30°
Minőség:
Y-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
3 - 25
Élhossz (mm)
:
0.1 - 50
Teljes hossz (mm)
:
40 - 200
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
0.05 - 12.5
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.012 - 0 ~ -0.015
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
±0.005 - ±0.01
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 1.1
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Profilozás
Ajánlás:
|
Átmérő (mm)
:
0.1 - 25
Élgeometria:
Gömb
Élek száma:
2
Kialakítás:
Általános
Szár típus:
Hengeres
Horonyemelkedés szöge:
30°
Minőség:
Y-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
3 - 25
Élhossz (mm)
:
0.1 - 50
Teljes hossz (mm)
:
40 - 200
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
0.05 - 12.5
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.012 - 0 ~ -0.015
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
±0.005 - ±0.01
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 1.1
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Profilozás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - X5070
G8A37
- X5070 4 élű, sarokrádiuszos KMF maró, extra rövid kivitel, hosszított nyakalással
Termékek lenyitása: 19 db
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarokrádiuszos (tórusz)
Élek száma:
4
Kialakítás:
Hosszított nyakalású
Szár típus:
Hengeres
Horonyemelkedés szöge:
30°
Minőség:
Blue-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
3 - 20
Élhossz (mm)
:
1.5 - 24
Teljes hossz (mm)
:
40 - 100
Szár alatti hossz (mm)
:
6 - 45
Nyakátmérő (mm)
:
1.95 - 19.7
Rádiusz (mm)
:
0.1 - 0.3
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.012 - 0 ~ -0.015
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
±0.01 - ±0.015
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 0.4
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Profilozás, Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarokrádiuszos (tórusz)
Élek száma:
4
Kialakítás:
Hosszított nyakalású
Szár típus:
Hengeres
Horonyemelkedés szöge:
30°
Minőség:
Blue-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
3 - 20
Élhossz (mm)
:
1.5 - 24
Teljes hossz (mm)
:
40 - 100
Szár alatti hossz (mm)
:
6 - 45
Nyakátmérő (mm)
:
1.95 - 19.7
Rádiusz (mm)
:
0.1 - 0.3
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.012 - 0 ~ -0.015
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
±0.01 - ±0.015
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 0.4
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Profilozás, Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - K-2
G9540
- K-2 4 élű, sarkos KMF maró, hosszú kivitel, hengeres szárral
Termékek lenyitása: 22 db
Átmérő (mm)
:
3.5 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Hosszú
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
≈30°
Minőség:
TiAlN
Szabvány:
DIN 6528
Keresztél:
Igen
Szárátmérő (mm)
:
3.5 - 20
Élhossz (mm)
:
10 - 38
Teljes hossz (mm)
:
50 - 104
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.39
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
3.5 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Hosszú
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
≈30°
Minőség:
TiAlN
Szabvány:
DIN 6528
Keresztél:
Igen
Szárátmérő (mm)
:
3.5 - 20
Élhossz (mm)
:
10 - 38
Teljes hossz (mm)
:
50 - 104
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.39
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Átmérő (mm)
:
0.1 - 12
Élgeometria:
Gömb
Élek száma:
2
Kialakítás:
Általános - Általános, nyakalt
Szár típus:
Hengeres
Horonyemelkedés szöge:
30°
Minőség:
Blue-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 12
Élhossz (mm)
:
0.2 - 15
Teljes hossz (mm)
:
40 - 100
Szár alatti hossz (mm)
:
3 - 30
Nyakátmérő (mm)
:
0.95 - 11.7
Rádiusz (mm)
:
0.05 - 6
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.012 - 0 ~ -0.015
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
±0.005 - ±0.01
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.12
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Profilozás
Ajánlás:
|
Átmérő (mm)
:
0.1 - 12
Élgeometria:
Gömb
Élek száma:
2
Kialakítás:
Általános - Általános, nyakalt
Szár típus:
Hengeres
Horonyemelkedés szöge:
30°
Minőség:
Blue-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 12
Élhossz (mm)
:
0.2 - 15
Teljes hossz (mm)
:
40 - 100
Szár alatti hossz (mm)
:
3 - 30
Nyakátmérő (mm)
:
0.95 - 11.7
Rádiusz (mm)
:
0.05 - 6
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.012 - 0 ~ -0.015
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
±0.005 - ±0.01
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.12
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Profilozás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - TitaNox-Power
GMG40
- TitaNox-Power 4 élű, sarokrádiuszos KMF maró, kettős magátmérővel és hengeres szárral
Termékek lenyitása: 33 db
Átmérő (mm)
:
6 - 25
Élgeometria:
Sarokrádiuszos (tórusz)
Élek száma:
4
Kialakítás:
Hosszú (Double Core)
Szár típus:
Hengeres
Horonyemelkedés szöge:
43°/45°
Minőség:
Y-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
6 - 25
Élhossz (mm)
:
13 - 55
Teljes hossz (mm)
:
57 - 130
Szár alatti hossz (mm)
:
20 - 70
Nyakátmérő (mm)
:
5.5 - 24
Rádiusz (mm)
:
0.5 - 4
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5 - h6
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.02 - 0.73
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Profilozás, Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
6 - 25
Élgeometria:
Sarokrádiuszos (tórusz)
Élek száma:
4
Kialakítás:
Hosszú (Double Core)
Szár típus:
Hengeres
Horonyemelkedés szöge:
43°/45°
Minőség:
Y-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
6 - 25
Élhossz (mm)
:
13 - 55
Teljes hossz (mm)
:
57 - 130
Szár alatti hossz (mm)
:
20 - 70
Nyakátmérő (mm)
:
5.5 - 24
Rádiusz (mm)
:
0.5 - 4
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5 - h6
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.02 - 0.73
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Profilozás, Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - K-2
G9449
- K-2 4 élű, sarkos KMF maró, hosszú kivitel, weldon szárral
Termékek lenyitása: 16 db
Átmérő (mm)
:
2 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Hosszú
Szár típus:
Hengeres (DIN 6535 HA) - Weldon (DIN 6535 HB)
Horonyemelkedés szöge:
≈30°
Minőség:
TiAlN
Szabvány:
DIN 6527
Keresztél:
Igen
Szárátmérő (mm)
:
3 - 20
Élhossz (mm)
:
7 - 38
Teljes hossz (mm)
:
38 - 104
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 0.39
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
2 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Hosszú
Szár típus:
Hengeres (DIN 6535 HA) - Weldon (DIN 6535 HB)
Horonyemelkedés szöge:
≈30°
Minőség:
TiAlN
Szabvány:
DIN 6527
Keresztél:
Igen
Szárátmérő (mm)
:
3 - 20
Élhossz (mm)
:
7 - 38
Teljes hossz (mm)
:
38 - 104
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 0.39
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - X-Power Pro
GM811
- X-Power Pro 4 élű, sarkos KMF maró, rövid kivitel
Termékek lenyitása: 17 db
Átmérő (mm)
:
2 - 25
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Rövid
Szár típus:
Hengeres
Horonyemelkedés szöge:
30°
Minőség:
Y-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 25
Élhossz (mm)
:
6 - 45
Teljes hossz (mm)
:
40 - 120
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.69
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
2 - 25
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Rövid
Szár típus:
Hengeres
Horonyemelkedés szöge:
30°
Minőség:
Y-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 25
Élhossz (mm)
:
6 - 45
Teljes hossz (mm)
:
40 - 120
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.69
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
New Century - NC-Mill
G9F44
- NC-Mill 2 élű, gömbvégű KMF maró, rövid kivitel
Termékek lenyitása: 10 db
Átmérő (mm)
:
2 - 20
Élgeometria:
Gömb
Élek száma:
2
Kialakítás:
Rövid
Szár típus:
Hengeres
Horonyemelkedés szöge:
30°
Minőség:
X-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 20
Élhossz (mm)
:
5 - 32
Teljes hossz (mm)
:
50 - 75
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
1 - 10
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h6
Rádiusz tűrés (mm)
:
±0.01 - ±0.02
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.27
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Profilozás
Ajánlás:
|
Átmérő (mm)
:
2 - 20
Élgeometria:
Gömb
Élek száma:
2
Kialakítás:
Rövid
Szár típus:
Hengeres
Horonyemelkedés szöge:
30°
Minőség:
X-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 20
Élhossz (mm)
:
5 - 32
Teljes hossz (mm)
:
50 - 75
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
1 - 10
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h6
Rádiusz tűrés (mm)
:
±0.01 - ±0.02
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.27
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Profilozás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - K-2
G9A69
- K-2 4 élű, sarkos KMF maró, rövid kivitel, hengeres szárral
Termékek lenyitása: 13 db
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
TiAlN
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
3 - 20
Élhossz (mm)
:
3 - 38
Teljes hossz (mm)
:
39 - 102
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarkos
Élek száma:
4
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
TiAlN
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
3 - 20
Élhossz (mm)
:
3 - 38
Teljes hossz (mm)
:
39 - 102
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Átmérő (mm)
:
2 - 12
Élgeometria:
Sarokrádiuszos (tórusz)
Élek száma:
4
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
TiAlN
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 12
Élhossz (mm)
:
4 - 24
Teljes hossz (mm)
:
50 - 75
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
0.2 - 2.5
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
±0.02
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.1
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Profilozás, Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
2 - 12
Élgeometria:
Sarokrádiuszos (tórusz)
Élek száma:
4
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
TiAlN
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 12
Élhossz (mm)
:
4 - 24
Teljes hossz (mm)
:
50 - 75
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
0.2 - 2.5
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
±0.02
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.1
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Profilozás, Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - K-2
G9425
- K-2 3 élű, sarkos KMF maró, rövid kivitel, hengeres szárral
Termékek lenyitása: 19 db
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarkos
Élek száma:
3
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
TiAlN
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
2 - 20
Élhossz (mm)
:
3 - 32
Teljes hossz (mm)
:
32 - 100
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
1 - 20
Élgeometria:
Sarkos
Élek száma:
3
Kialakítás:
Rövid
Szár típus:
Hengeres (DIN 6535 HA)
Horonyemelkedés szöge:
30°
Minőség:
TiAlN
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
2 - 20
Élhossz (mm)
:
3 - 32
Teljes hossz (mm)
:
32 - 100
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.03
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ZCC - GM series
5602R304GF KMG303
- GM series 4 élű, bevonatos KMF maró, sarkos és sarokletöréses kivitel
Termékek lenyitása: 11 db
Átmérő (mm)
:
3 - 20
Élgeometria:
Sarkos - Sarokletöréses
Élek száma:
4
Kialakítás:
Általános
Szár típus:
Weldon (DIN 6535 HB)
Horonyemelkedés szöge:
30°
Minőség:
KMG303
Szabvány:
DIN 6527
Keresztél:
Igen
Szárátmérő (mm)
:
6 - 20
Élhossz (mm)
:
8 - 38
Teljes hossz (mm)
:
57 - 104
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
0 - 0.15
Sarokletörés szöge:
45°
Átmérő tűrés (mm)
:
-
Szár tűrés:
h6
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.02 - 0.39
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt)
Ajánlás:
|
Átmérő (mm)
:
3 - 20
Élgeometria:
Sarkos - Sarokletöréses
Élek száma:
4
Kialakítás:
Általános
Szár típus:
Weldon (DIN 6535 HB)
Horonyemelkedés szöge:
30°
Minőség:
KMG303
Szabvány:
DIN 6527
Keresztél:
Igen
Szárátmérő (mm)
:
6 - 20
Élhossz (mm)
:
8 - 38
Teljes hossz (mm)
:
57 - 104
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
0 - 0.15
Sarokletörés szöge:
45°
Átmérő tűrés (mm)
:
-
Szár tűrés:
h6
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.02 - 0.39
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt)
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ZCC - GM series
GM-2EP KMG303
- GM series 2 élű, bevonatos KMF maró, nyakalt kivitel
Termékek lenyitása: 54 db
Átmérő (mm)
:
0.5 - 5
Élgeometria:
Sarkos (élvédelemmel)
Élek száma:
2
Kialakítás:
Általános, nyakalt
Szár típus:
Hengeres
Horonyemelkedés szöge:
35°
Minőség:
KMG303
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 6
Élhossz (mm)
:
0.7 - 7.5
Teljes hossz (mm)
:
50 - 70
Szár alatti hossz (mm)
:
4 - 25
Nyakátmérő (mm)
:
0.45 - 4.85
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
-
Szár tűrés:
h6
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.03
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Bordamarás, Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt)
Ajánlás:
|
Átmérő (mm)
:
0.5 - 5
Élgeometria:
Sarkos (élvédelemmel)
Élek száma:
2
Kialakítás:
Általános, nyakalt
Szár típus:
Hengeres
Horonyemelkedés szöge:
35°
Minőség:
KMG303
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
4 - 6
Élhossz (mm)
:
0.7 - 7.5
Teljes hossz (mm)
:
50 - 70
Szár alatti hossz (mm)
:
4 - 25
Nyakátmérő (mm)
:
0.45 - 4.85
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
-
Szár tűrés:
h6
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.01 - 0.03
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Bordamarás, Horonymarás (nyitott), Horonymarás (zárt), Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt)
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - 4G Mills X-Speed Rougher
G9D68
- 4G X-Speed Rougher 4-5 élű, KMF nagyoló maró, hosszú kivitel, weldon szárral
Termékek lenyitása: 6 db
Átmérő (mm)
:
6 - 20
Élgeometria:
Nagyoló (finom)
Élek száma:
4 - 5
Kialakítás:
Hosszú
Szár típus:
Weldon (DIN 6535 HB)
Horonyemelkedés szöge:
44°~45°
Minőség:
X-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
6 - 20
Élhossz (mm)
:
12 - 40
Teljes hossz (mm)
:
57 - 104
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
0.5 - 1
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.05
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.02 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Szerszámüreg marás, Trochoidális marás
Ajánlás:
|
Átmérő (mm)
:
6 - 20
Élgeometria:
Nagyoló (finom)
Élek száma:
4 - 5
Kialakítás:
Hosszú
Szár típus:
Weldon (DIN 6535 HB)
Horonyemelkedés szöge:
44°~45°
Minőség:
X-bevonat
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
6 - 20
Élhossz (mm)
:
12 - 40
Teljes hossz (mm)
:
57 - 104
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
0.5 - 1
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
-
Sarokletörés szöge:
-
Átmérő tűrés (mm)
:
0 ~ -0.05
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.02 - 0.38
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Szerszámüreg marás, Trochoidális marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
YG-1 - Alu-Power
E5522
- Alu-Power 2 élű, sarokletöréses KMF maró, hosszú kivitel, hengeres szárral
Termékek lenyitása: 32 db
Átmérő (mm)
:
3 - 20
Élgeometria:
Sarokletöréses
Élek száma:
2
Kialakítás:
Hosszú
Szár típus:
Hengeres
Horonyemelkedés szöge:
45°
Minőség:
Bevonat nélküli
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
6 - 20
Élhossz (mm)
:
8 - 55
Teljes hossz (mm)
:
55 - 110
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
0.05 - 0.1
Sarokletörés szöge:
45°
Átmérő tűrés (mm)
:
0 ~ -0.015
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.02 - 0.39
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
Átmérő (mm)
:
3 - 20
Élgeometria:
Sarokletöréses
Élek száma:
2
Kialakítás:
Hosszú
Szár típus:
Hengeres
Horonyemelkedés szöge:
45°
Minőség:
Bevonat nélküli
Szabvány:
Gyártói szabvány
Keresztél:
Igen
Szárátmérő (mm)
:
6 - 20
Élhossz (mm)
:
8 - 55
Teljes hossz (mm)
:
55 - 110
Szár alatti hossz (mm)
:
-
Nyakátmérő (mm)
:
-
Rádiusz (mm)
:
-
Nyak kúpszöge:
-
Nyak alatti párhuzamos hossz (mm)
:
-
Sarokletörés (mm)
:
0.05 - 0.1
Sarokletörés szöge:
45°
Átmérő tűrés (mm)
:
0 ~ -0.015
Szár tűrés:
h5
Rádiusz tűrés (mm)
:
-
Szerszámanyag:
Keményfém
Horonyemelkedés iránya:
Jobbos
Ábra:
-
Forgásirány:
Jobbos
Belső hűtés:
Nem
Tömeg (nettó) (kg)
:
0.02 - 0.39
Interferencia szög (°)
:
-
Maximális kinyúlási hossz 0.5°-3.0° dőlésnél (°)
:
-
Marási műveletek:
Rampolás / Helikális interpoláció, Sarokmarás, Síkmarás, Süllyesztőmarás (nyitott), Süllyesztőmarás (zárt), Szerszámüreg marás
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

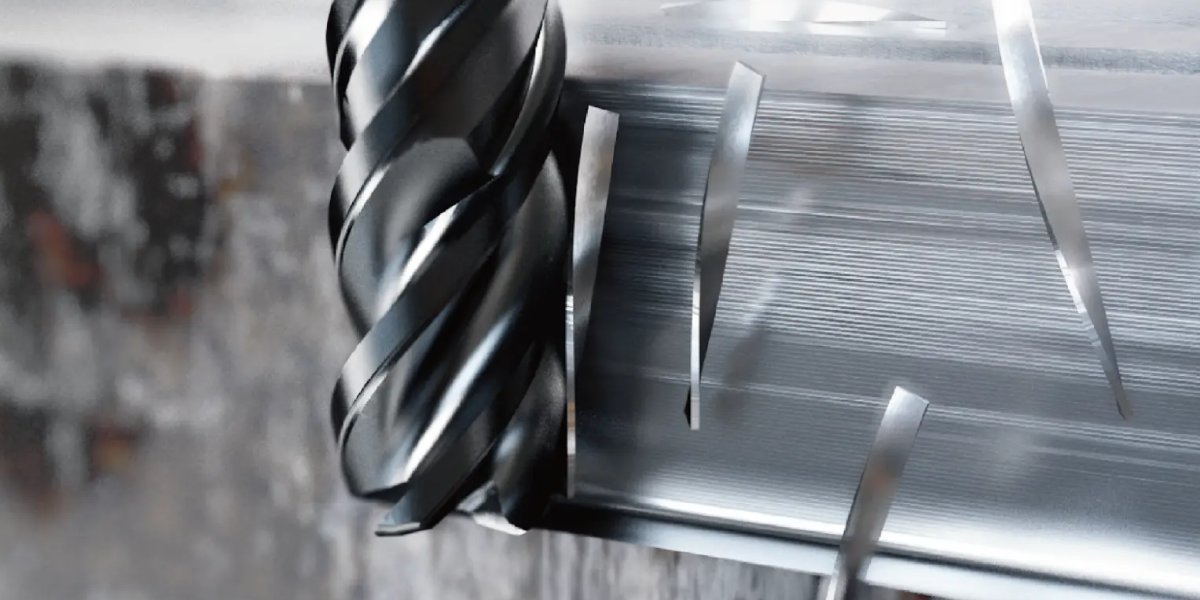

Stabilitás extrém körülmények között: A rozsdamentes acélok és a hőálló szuperötvözetek megmunkálása különleges kihívásokat jelent. Megmunkálásukkor a rezgések és a hőterhelés gyorsan próbára teszik a szerszámot - a Titanox-Power HPC fejlesztései éppen ezeknek a problémáknak a kezelésére születtek.
Az alumínium könnyen forgácsolható, de igazán hatékonyan megmunkálni már komoly technológiai tudást igényel. A megfelelő szerszámgeometria, forgácselvezetés és hőmenedzsment együtt teremti meg a nagy termelékenység alapját.
A nagy anyagleválasztás nem ér semmit, ha közben a gépet terheled túl. Az ALU-POWER HPC egyik kevésbé látványos, de kritikus előnye a gépkímélő működés. Hosszabb távon ez legalább akkora megtakarítás, mint a használatával elért gyorsabb ciklusidő.
HUF
