Hajtott tartók
Hajtott tartóval az esztergagép marni, fúrni és menetet készíteni tud forgástengelyen kívül eső pozícióban. A kimeneti irány szerint axiális, radiális vagy állítható szögű tartót választasz, a gépoldali csatlakozást (VDI, BMT vagy gyártói revolverfej) külön ellenőrzöd. A kínálatban Gerardi, MT és Kemmler tartók szerepelnek, az MT-nél speciális műveletekhez is.
-
Munkámba
-
Gépembe
-
Raktáramba
-
Szerszámaimba
-
Anyagaimba
-
Befogástechnikáimba
Szűrők
|
|
Megnevezés
Megnevezés
|
Gépoldali csatla- kozó típusa
Gépoldali csatla- kozó típusa
|
Kihajtás
Kihajtás
|
Kialakítás
Kialakítás
|
Szerszámbefogás típusa
Szerszámbefogás típusa
|
Áttétel
Áttétel
|
Forgás- irány
Forgás- irány
|
Hűtés típusa
Hűtés típusa
|
Hűtőfo- lyadék nyomás
Hűtőfo- lyadék nyomás
(bar) |
Irány
Irány
|
Funkcio- nális hossz
Funkcio- nális hossz
(mm) |
Nyoma- ték
Nyoma- ték
(Nm) |
Fordulat- szám
Fordulat- szám
(rpm) |
Teljesít- mény
Teljesít- mény
(kW) |
Gépoldali csatla- kozó mérete
Gépoldali csatla- kozó mérete
(mm) |
Befogási hossz gép oldal
Befogási hossz gép oldal
(mm) |
Befogási hossz mdb oldal
Befogási hossz mdb oldal
(mm) |
Kompatibilis gépgyártók
Kompatibilis gépgyártók
|
Lökethossz
Lökethossz
(mm) |
Megjegy- zés
Megjegy- zés
|
Kompatibilis gépek
Kompatibilis gépek
|
Tömeg (nettó)
Tömeg (nettó)
(kg) |
Gépgyártók
Gépgyártók
|
Gépcsaládok
Gépcsaládok
|
Géptípusok
Géptípusok
|
|
Információ/Ár
|
Műveletek
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gépoldali csatlakozó típusa:
NZ - DMG MORI
Kihajtás:
ER20 - Ø3/4"x3/4"
Kialakítás:
Axiális
Szerszámbefogás típusa:
Feltűzhető - Weldon
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
70
Irány:
-
Funkcionális hossz (mm)
:
-
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DMG Mori
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
DMG Mori: { ALC-ALX1500/2000/2500 (BMT-40), DURATURN 2050 MC, DURATURN 2550 MC, ECOTURN 450 (BMT40), NL1500/2000/2500 20 ST., NLX1500/2000/2500 20 ST., NRX2000, NT1000/2000, NT3100/3150/3200, NTX1000/2000/2500/3000 2ND GEN.12ST., NTX500 (BMT40), NZ DUE/TRE/QUATTRO (BMT40), NZ1500/2000, NZX1500/2000, NZX2500 (BMT40) }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino)
Gépcsaládok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-ALX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-DuraTurn, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-EcoTurn, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NL, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NLX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NT, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NTX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NZ, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NZX
Géptípusok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): ALC/ALX-1500/2000/2500 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): DuraTurn-2050MC/2550 MC, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-450 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL-1500/2000/2500 20ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX-1500/2000/2500 20ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX-2500 2ND GEN 20ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NT-1000/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NT-3100/3150/3200 - NRX2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-1000/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-1000/2000/2500/3000 2ND GEN 12ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-500 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-2500 (BMT40)
Ajánlás:
|
Gépoldali csatlakozó típusa:
NZ - DMG MORI
Kihajtás:
ER20 - Ø3/4"x3/4"
Kialakítás:
Axiális
Szerszámbefogás típusa:
Feltűzhető - Weldon
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
70
Irány:
-
Funkcionális hossz (mm)
:
-
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DMG Mori
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
DMG Mori: { ALC-ALX1500/2000/2500 (BMT-40), DURATURN 2050 MC, DURATURN 2550 MC, ECOTURN 450 (BMT40), NL1500/2000/2500 20 ST., NLX1500/2000/2500 20 ST., NRX2000, NT1000/2000, NT3100/3150/3200, NTX1000/2000/2500/3000 2ND GEN.12ST., NTX500 (BMT40), NZ DUE/TRE/QUATTRO (BMT40), NZ1500/2000, NZX1500/2000, NZX2500 (BMT40) }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino)
Gépcsaládok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-ALX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-DuraTurn, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-EcoTurn, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NL, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NLX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NT, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NTX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NZ, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NZX
Géptípusok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): ALC/ALX-1500/2000/2500 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): DuraTurn-2050MC/2550 MC, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-450 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL-1500/2000/2500 20ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX-1500/2000/2500 20ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX-2500 2ND GEN 20ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NT-1000/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NT-3100/3150/3200 - NRX2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-1000/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-1000/2000/2500/3000 2ND GEN 12ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-500 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-2500 (BMT40)
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MT
BAR013-2-00
- Radiális hajtott tartók VDI40 (Baruffaldi) csatlakozással, H = 85 mm
Termékek lenyitása: 2 db
Gépoldali csatlakozó típusa:
VDI - Baruffaldi
Kihajtás:
ER32
Kialakítás:
Radiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Külső
Hűtőfolyadék nyomás (bar)
:
-
Irány:
Balos - Jobbos
Funkcionális hossz (mm)
:
85
Nyomaték (Nm)
:
70
Fordulatszám (rpm)
:
4000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Baruffaldi
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Baruffaldi: { Baruffaldi VDI40 }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Baruffaldi
Gépcsaládok:
Baruffaldi: VDI40
Géptípusok:
Baruffaldi: Baruffaldi-VDI40
Ajánlás:
|
Gépoldali csatlakozó típusa:
VDI - Baruffaldi
Kihajtás:
ER32
Kialakítás:
Radiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Külső
Hűtőfolyadék nyomás (bar)
:
-
Irány:
Balos - Jobbos
Funkcionális hossz (mm)
:
85
Nyomaték (Nm)
:
70
Fordulatszám (rpm)
:
4000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Baruffaldi
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Baruffaldi: { Baruffaldi VDI40 }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Baruffaldi
Gépcsaládok:
Baruffaldi: VDI40
Géptípusok:
Baruffaldi: Baruffaldi-VDI40
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MT
DWO010-2-01
- Axiális hajtott tartók BMT55 (Chiah Chyun, Doosan, Goodway Hardinge Hwacheon, KIA, Romi, Samsung, Smart, Victor, YCM) csatlakozással.
Termékek lenyitása: 6 db
Gépoldali csatlakozó típusa:
BMT55
Kihajtás:
ER32 - ERA32
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
70
Irány:
-
Funkcionális hossz (mm)
:
-
Nyomaték (Nm)
:
50
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
55
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Chiah Chyun, Doosan, Goodway, Hardinge, Hwacheon, KIA, Romi, Samsung, Smart, Victor, YCM
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Chiah Chyun: { ML-250, WTS-52/65 Y2M 16ST. } , Doosan: { LINX 300 M, LYNX 2600 Y/SY 12ST., LYNX 2600 Y/SY 16ST., MX1600 ST 12ST., MX2100 ST 12ST., PUMA 1500 M/MS/Y/SY, PUMA 2000 M/MS/Y/SY, PUMA 2100 M/MS/Y/SY, PUMA 2100 Y/SY 16ST., PUMA 230 M/MS, PUMA 240 M/MS, PUMA 2500 M/MS/Y/SY, PUMA 2600 M/MS/Y/SY, PUMA 2600 Y/SY 16ST., PUMA 280 LM, PUMA GT2100 M, PUMA GT2600 M, PUMA H250TM, PUMA QL200HM, PUMA TL2000 M, PUMA TL2500 M, PUMA TT1500 MS/SY, PUMA TT1800 MS/SY, PUMA TT2100SYY, PUMA TW2600 10ST., SMX2100 ST 12ST. } , Goodway: { GTX2000 16ST., GTX2600 16ST., GTZ2000 16ST., GTZ2600 16ST. } , Hardinge: { T51/65 12ST (BMT55) } , Hwacheon: { C1 (BMT55), CUTEX-160, CUTEX-180 } , KIA: { HD2200M, HD2200SY, HD2200Y, HD2600M (BMT55), HD2600SY (BMT55), HD2600Y (BMT55), L160LMSA, L230LMSA, LM1600TTMS, LM1600TTSY, LM1800TTMS, LM1800TTSY, SKT160TTMS, SKT160TTSY, SKT180TTMS, SKT180TTSY } , Romi: { GL 300Y/S } , Samsung: { PL240 LM, PL250 VM, SL1500 M, SL1500 SY, SL1500 Y, SL2000 M, SL2000 SY, SL2000 Y } , Smart: { NL1500/2000 M/BM/SY/BSY } , Victor: { VTURN-A16 CM/SCM/YCM/YSCM, VTURN-A20 CM/SCM/YCM/YSCM, VTURN-A200 CM/SCM/YCM/YSCM, VTURN-NP20CM, VTURN-Q200, VTURN-S20CM } , YCM: { NT2000 16ST., NTC1600/2000 M/LM/LS, NTC1600/2000 Y/LY/LSY }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Chiah-Chyun, Doosan (DN Solutions), Fuji, Goodway (Yama Seiki), Hardinge, Hwacheon, Hyundai-WIA (KIA), Romi, Smart, SMEC (Samsung), Victor, YCM
Gépcsaládok:
Chiah-Chyun: ML, Chiah-Chyun: WTS, Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma GT, Doosan (DN Solutions): Puma H, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma QL, Doosan (DN Solutions): Puma SMX, Doosan (DN Solutions): Puma TL, Doosan (DN Solutions): Puma TT, Doosan (DN Solutions): Puma TW, Fuji: ACUFLEX, Goodway (Yama Seiki): GTX, Goodway (Yama Seiki): GTZ, Hardinge: Conquest, Hardinge: T, Hwacheon: C1, Hwacheon: Cutex, Hyundai-WIA (KIA): HD, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): LM, Hyundai-WIA (KIA): SKT, Romi: GL, Smart: NL, SMEC (Samsung): NS, SMEC (Samsung): PL, SMEC (Samsung): SL, Victor: VTurn-A, Victor: VTurn-NP, Victor: VTurn-Q, Victor: VTurn-S, YCM: NT, YCM: NTC
Géptípusok:
Chiah-Chyun: ML-250, Chiah-Chyun: WTS-52/65 Y2M 16ST., Doosan (DN Solutions): Lynx-2600 Y/SY 12/16ST., Doosan (DN Solutions): Lynx-300 M, Doosan (DN Solutions): Puma GT-2100/2600 M, Doosan (DN Solutions): Puma H-250 TM, Doosan (DN Solutions): Puma MX-1600/2100 ST 12ST., Doosan (DN Solutions): Puma QL-200 HM, Doosan (DN Solutions): Puma SMX-2100 ST 12ST., Doosan (DN Solutions): Puma TL-2000/2500 M, Doosan (DN Solutions): Puma TT-1500/1800 MS/SY, Doosan (DN Solutions): Puma TT-2100 SYY, Doosan (DN Solutions): Puma TW-2600 10ST., Doosan (DN Solutions): Puma-1500/2000/2100 M/MS/Y/SY, Doosan (DN Solutions): Puma-2100/2600 Y/SY 16ST., Doosan (DN Solutions): Puma-230/240 M/MS, Doosan (DN Solutions): Puma-2500/2600 M/MS/Y/SY, Doosan (DN Solutions): Puma-280 LM, Fuji: ACUFLEX-400S 12ST. (BMT55), Goodway (Yama Seiki): GTX-2000/2600 16ST., Goodway (Yama Seiki): GTZ-2000/2600 16ST., Hardinge: Conquest H-51 12ST., Hardinge: T-51/65 12ST (BMT55), Hwacheon: C1 (BMT55), Hwacheon: Cutex-160/180, Hyundai-WIA (KIA): HD-2200 M/SY/Y, Hyundai-WIA (KIA): HD-2600 M/SY/Y (BMT55), Hyundai-WIA (KIA): L-160/230 LMSA, Hyundai-WIA (KIA): LM-1600/1800 TTMS/TTSY, Hyundai-WIA (KIA): SKT-160/180 TTMS/TTSY, Romi: GL-300 Y/S, Smart: NL-1500/2000 M/BM/SY/BSY, SMEC (Samsung): NS-2600 SY, SMEC (Samsung): PL-240 LM, SMEC (Samsung): PL-250 VM, SMEC (Samsung): SL-1500/2000 M/Y/SY, Victor: VTurn-A-16/20/200 CM/SCM/YCM/YSCM, Victor: VTurn-NP-20 CM, Victor: VTurn-Q-200, Victor: VTurn-S-20 CM, YCM: NT-2000 16ST., YCM: NTC-1600/2000 M/LM/LS/Y/LY/LSY
Ajánlás:
|
Gépoldali csatlakozó típusa:
BMT55
Kihajtás:
ER32 - ERA32
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
70
Irány:
-
Funkcionális hossz (mm)
:
-
Nyomaték (Nm)
:
50
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
55
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Chiah Chyun, Doosan, Goodway, Hardinge, Hwacheon, KIA, Romi, Samsung, Smart, Victor, YCM
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Chiah Chyun: { ML-250, WTS-52/65 Y2M 16ST. } , Doosan: { LINX 300 M, LYNX 2600 Y/SY 12ST., LYNX 2600 Y/SY 16ST., MX1600 ST 12ST., MX2100 ST 12ST., PUMA 1500 M/MS/Y/SY, PUMA 2000 M/MS/Y/SY, PUMA 2100 M/MS/Y/SY, PUMA 2100 Y/SY 16ST., PUMA 230 M/MS, PUMA 240 M/MS, PUMA 2500 M/MS/Y/SY, PUMA 2600 M/MS/Y/SY, PUMA 2600 Y/SY 16ST., PUMA 280 LM, PUMA GT2100 M, PUMA GT2600 M, PUMA H250TM, PUMA QL200HM, PUMA TL2000 M, PUMA TL2500 M, PUMA TT1500 MS/SY, PUMA TT1800 MS/SY, PUMA TT2100SYY, PUMA TW2600 10ST., SMX2100 ST 12ST. } , Goodway: { GTX2000 16ST., GTX2600 16ST., GTZ2000 16ST., GTZ2600 16ST. } , Hardinge: { T51/65 12ST (BMT55) } , Hwacheon: { C1 (BMT55), CUTEX-160, CUTEX-180 } , KIA: { HD2200M, HD2200SY, HD2200Y, HD2600M (BMT55), HD2600SY (BMT55), HD2600Y (BMT55), L160LMSA, L230LMSA, LM1600TTMS, LM1600TTSY, LM1800TTMS, LM1800TTSY, SKT160TTMS, SKT160TTSY, SKT180TTMS, SKT180TTSY } , Romi: { GL 300Y/S } , Samsung: { PL240 LM, PL250 VM, SL1500 M, SL1500 SY, SL1500 Y, SL2000 M, SL2000 SY, SL2000 Y } , Smart: { NL1500/2000 M/BM/SY/BSY } , Victor: { VTURN-A16 CM/SCM/YCM/YSCM, VTURN-A20 CM/SCM/YCM/YSCM, VTURN-A200 CM/SCM/YCM/YSCM, VTURN-NP20CM, VTURN-Q200, VTURN-S20CM } , YCM: { NT2000 16ST., NTC1600/2000 M/LM/LS, NTC1600/2000 Y/LY/LSY }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Chiah-Chyun, Doosan (DN Solutions), Fuji, Goodway (Yama Seiki), Hardinge, Hwacheon, Hyundai-WIA (KIA), Romi, Smart, SMEC (Samsung), Victor, YCM
Gépcsaládok:
Chiah-Chyun: ML, Chiah-Chyun: WTS, Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma GT, Doosan (DN Solutions): Puma H, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma QL, Doosan (DN Solutions): Puma SMX, Doosan (DN Solutions): Puma TL, Doosan (DN Solutions): Puma TT, Doosan (DN Solutions): Puma TW, Fuji: ACUFLEX, Goodway (Yama Seiki): GTX, Goodway (Yama Seiki): GTZ, Hardinge: Conquest, Hardinge: T, Hwacheon: C1, Hwacheon: Cutex, Hyundai-WIA (KIA): HD, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): LM, Hyundai-WIA (KIA): SKT, Romi: GL, Smart: NL, SMEC (Samsung): NS, SMEC (Samsung): PL, SMEC (Samsung): SL, Victor: VTurn-A, Victor: VTurn-NP, Victor: VTurn-Q, Victor: VTurn-S, YCM: NT, YCM: NTC
Géptípusok:
Chiah-Chyun: ML-250, Chiah-Chyun: WTS-52/65 Y2M 16ST., Doosan (DN Solutions): Lynx-2600 Y/SY 12/16ST., Doosan (DN Solutions): Lynx-300 M, Doosan (DN Solutions): Puma GT-2100/2600 M, Doosan (DN Solutions): Puma H-250 TM, Doosan (DN Solutions): Puma MX-1600/2100 ST 12ST., Doosan (DN Solutions): Puma QL-200 HM, Doosan (DN Solutions): Puma SMX-2100 ST 12ST., Doosan (DN Solutions): Puma TL-2000/2500 M, Doosan (DN Solutions): Puma TT-1500/1800 MS/SY, Doosan (DN Solutions): Puma TT-2100 SYY, Doosan (DN Solutions): Puma TW-2600 10ST., Doosan (DN Solutions): Puma-1500/2000/2100 M/MS/Y/SY, Doosan (DN Solutions): Puma-2100/2600 Y/SY 16ST., Doosan (DN Solutions): Puma-230/240 M/MS, Doosan (DN Solutions): Puma-2500/2600 M/MS/Y/SY, Doosan (DN Solutions): Puma-280 LM, Fuji: ACUFLEX-400S 12ST. (BMT55), Goodway (Yama Seiki): GTX-2000/2600 16ST., Goodway (Yama Seiki): GTZ-2000/2600 16ST., Hardinge: Conquest H-51 12ST., Hardinge: T-51/65 12ST (BMT55), Hwacheon: C1 (BMT55), Hwacheon: Cutex-160/180, Hyundai-WIA (KIA): HD-2200 M/SY/Y, Hyundai-WIA (KIA): HD-2600 M/SY/Y (BMT55), Hyundai-WIA (KIA): L-160/230 LMSA, Hyundai-WIA (KIA): LM-1600/1800 TTMS/TTSY, Hyundai-WIA (KIA): SKT-160/180 TTMS/TTSY, Romi: GL-300 Y/S, Smart: NL-1500/2000 M/BM/SY/BSY, SMEC (Samsung): NS-2600 SY, SMEC (Samsung): PL-240 LM, SMEC (Samsung): PL-250 VM, SMEC (Samsung): SL-1500/2000 M/Y/SY, Victor: VTurn-A-16/20/200 CM/SCM/YCM/YSCM, Victor: VTurn-NP-20 CM, Victor: VTurn-Q-200, Victor: VTurn-S-20 CM, YCM: NT-2000 16ST., YCM: NTC-1600/2000 M/LM/LS/Y/LY/LSY
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gépoldali csatlakozó típusa:
BMT45
Kihajtás:
ER25 - Ø1-16 - ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
80
Irány:
-
Funkcionális hossz (mm)
:
53.5 - 80.2
Nyomaték (Nm)
:
35
Fordulatszám (rpm)
:
8000
Teljesítmény (kW)
:
6
Gépoldali csatlakozó mérete (mm)
:
45
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Doosan (DN Solutions), Emco, Haas, Hanwha, Hardinge, Hwacheon, Hyundai-WIA (KIA), Jyoti, Mylas, Nexturn, Romi, SMEC (Samsung), Spinner, Takamaz, Takisawa, Tornos, Victor
Gépcsaládok:
Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma TT, Emco: Hyperturn, Emco: Maxxturn, Haas: ST, Hanwha: STL, Hardinge: Talent, Hardinge: Talent TT, Hardinge: Conquest, Hwacheon: Cutex, Hwacheon: Hi-Tech, Hyundai-WIA (KIA): SE, Jyoti: TMC, Jyoti: AX, Mylas: DT, Mylas: DY, Mylas: GT, Nexturn: NST, Romi: GL, SMEC (Samsung): NS, SMEC (Samsung): PL, Spinner: TC, Spinner: TTC, Takamaz: XYT, Takisawa: FX, Tornos: DECO, Victor: VTurn-NP
Géptípusok:
Doosan (DN Solutions): Puma MX-1600 ST, Doosan (DN Solutions): Lynx-2100 M/MS/LY/LSY, Doosan (DN Solutions): Puma TT-1300 SY/SYY, Doosan (DN Solutions): Lynx-220 LMS/LY/LSY/M/LM, Emco: Maxxturn 65 SMY (BMT45), Emco: Hyperturn 45/50 (BMT45), Haas: ST-10/15 Y (BMT45), Hanwha: STL-42 H/N/NH (Y3), Hanwha: STL-32/35/38 H (Y3), Hardinge: Talent-42/51 12/16ST., Hardinge: Talent TT-42/51 16ST. (BMT45), Hardinge: Conquest H-51 16ST., Hwacheon: Hi-Tech-230 YSMC (20ST. BMT45), Hwacheon: Cutex-180 MC/SMC/YMC/YSMC (16ST.), Hyundai-WIA (KIA): SE-2200 M/MS/LSY, Jyoti: TMC-250/350, Jyoti: AX-200, Mylas: DT-42/5/65, Mylas: GT-42/52, Mylas: DY-42/52/60, Nexturn: NST-56/67, Romi: GL-250 Y/S, SMEC (Samsung): NS-2100 SY, SMEC (Samsung): NS-2000 M/LM, SMEC (Samsung): PL-1600/2000 M, Spinner: TC-600 SMCY, Spinner: TC-300 12ST., Spinner: TTC-300 12ST., Takamaz: XYT-51, Takisawa: FX-1500, Tornos: SwissDECO-36 TB, Victor: VTurn-NP-16 CM
Ajánlás:
|
Gépoldali csatlakozó típusa:
BMT45
Kihajtás:
ER25 - Ø1-16 - ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
80
Irány:
-
Funkcionális hossz (mm)
:
53.5 - 80.2
Nyomaték (Nm)
:
35
Fordulatszám (rpm)
:
8000
Teljesítmény (kW)
:
6
Gépoldali csatlakozó mérete (mm)
:
45
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Doosan (DN Solutions), Emco, Haas, Hanwha, Hardinge, Hwacheon, Hyundai-WIA (KIA), Jyoti, Mylas, Nexturn, Romi, SMEC (Samsung), Spinner, Takamaz, Takisawa, Tornos, Victor
Gépcsaládok:
Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma TT, Emco: Hyperturn, Emco: Maxxturn, Haas: ST, Hanwha: STL, Hardinge: Talent, Hardinge: Talent TT, Hardinge: Conquest, Hwacheon: Cutex, Hwacheon: Hi-Tech, Hyundai-WIA (KIA): SE, Jyoti: TMC, Jyoti: AX, Mylas: DT, Mylas: DY, Mylas: GT, Nexturn: NST, Romi: GL, SMEC (Samsung): NS, SMEC (Samsung): PL, Spinner: TC, Spinner: TTC, Takamaz: XYT, Takisawa: FX, Tornos: DECO, Victor: VTurn-NP
Géptípusok:
Doosan (DN Solutions): Puma MX-1600 ST, Doosan (DN Solutions): Lynx-2100 M/MS/LY/LSY, Doosan (DN Solutions): Puma TT-1300 SY/SYY, Doosan (DN Solutions): Lynx-220 LMS/LY/LSY/M/LM, Emco: Maxxturn 65 SMY (BMT45), Emco: Hyperturn 45/50 (BMT45), Haas: ST-10/15 Y (BMT45), Hanwha: STL-42 H/N/NH (Y3), Hanwha: STL-32/35/38 H (Y3), Hardinge: Talent-42/51 12/16ST., Hardinge: Talent TT-42/51 16ST. (BMT45), Hardinge: Conquest H-51 16ST., Hwacheon: Hi-Tech-230 YSMC (20ST. BMT45), Hwacheon: Cutex-180 MC/SMC/YMC/YSMC (16ST.), Hyundai-WIA (KIA): SE-2200 M/MS/LSY, Jyoti: TMC-250/350, Jyoti: AX-200, Mylas: DT-42/5/65, Mylas: GT-42/52, Mylas: DY-42/52/60, Nexturn: NST-56/67, Romi: GL-250 Y/S, SMEC (Samsung): NS-2100 SY, SMEC (Samsung): NS-2000 M/LM, SMEC (Samsung): PL-1600/2000 M, Spinner: TC-600 SMCY, Spinner: TC-300 12ST., Spinner: TTC-300 12ST., Takamaz: XYT-51, Takisawa: FX-1500, Tornos: SwissDECO-36 TB, Victor: VTurn-NP-16 CM
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
ST 8078-8082 Radiális dupla_30
- Radiális dupla hajtott tartók VDI30 (DIN 5480) csatlakozással, feltűzhető kihajtással.
Termékek lenyitása: 2 db
Gépoldali csatlakozó típusa:
VDI - DIN 5480
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Radiális dupla
Szerszámbefogás típusa:
Feltűzhető
Áttétel:
1:1
Forgásirány:
Behajtással ellentétes
Hűtés típusa:
Külső
Hűtőfolyadék nyomás (bar)
:
-
Irány:
Jobbos és Balos
Funkcionális hossz (mm)
:
85 - 100
Nyomaték (Nm)
:
32
Fordulatszám (rpm)
:
5000
Teljesítmény (kW)
:
8
Gépoldali csatlakozó mérete (mm)
:
30
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, Avia, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Emco, Force One, Hurco, Hyundai-WIA (KIA), Kovosvit Mas, Mylas, Sauter, Victor
Gépcsaládok:
Accuway: UT, Avia: 30, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1 (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin, Emco: ConceptTurn, Emco: EmcoTurn, Emco: Hyperturn, Emco: Maxxturn, Emco: Vertical VT, Force One: FCL, Hurco: TMM, Hyundai-WIA (KIA): L, Kovosvit Mas: SP, Mylas: DT, Mylas: DY, Mylas: GT, Sauter: VDI30 DIN5480, Victor: VTurn, Victor: VTurn-A
Géptípusok:
Accuway: UT-100 M, Avia: 30 M, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 4A, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V6 16ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V3/V4/V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350/450 V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-alpha/beta (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint-65, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL-1500/2000/2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF-400, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-160, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350 V1/V3/V4, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-310, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin-42/65/102, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-210 V3, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310 Ecoline, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310/320/410 V3/V4/V6, Emco: ConceptTurn 450 (VDI30), Emco: EmcoTurn 345-II (VDI30), Emco: EmcoTurn E45 M/MY S45 (VDI30), Emco: EmcoTurn E65 M/MY S65 (VDI30), Emco: EmcoTurn E65 SM/SMY (VDI30), Emco: Hyperturn 65 (VDI30), Emco: Maxxturn 65 M/SM/SMY (VDI30), Emco: Vertical VT-160 (VDI30), Force One: FCL-450/550 TM/S, Force One: FCL-580 TM, Hurco: TMM-8, Hyundai-WIA (KIA): L-150 SY, Kovosvit Mas: SP-180 MC/SMC/SY/Y, Mylas: DT-42/5/65, Mylas: GT-42/52, Mylas: DY-42/52/60, Sauter: Sauter-VDI30 DIN5480, Victor: VTurn-A-16/20 CV/SCV/YCV/YSCV, Victor: VTurn II-16/20 CV/YCV
Ajánlás:
|
Gépoldali csatlakozó típusa:
VDI - DIN 5480
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Radiális dupla
Szerszámbefogás típusa:
Feltűzhető
Áttétel:
1:1
Forgásirány:
Behajtással ellentétes
Hűtés típusa:
Külső
Hűtőfolyadék nyomás (bar)
:
-
Irány:
Jobbos és Balos
Funkcionális hossz (mm)
:
85 - 100
Nyomaték (Nm)
:
32
Fordulatszám (rpm)
:
5000
Teljesítmény (kW)
:
8
Gépoldali csatlakozó mérete (mm)
:
30
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, Avia, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Emco, Force One, Hurco, Hyundai-WIA (KIA), Kovosvit Mas, Mylas, Sauter, Victor
Gépcsaládok:
Accuway: UT, Avia: 30, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1 (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin, Emco: ConceptTurn, Emco: EmcoTurn, Emco: Hyperturn, Emco: Maxxturn, Emco: Vertical VT, Force One: FCL, Hurco: TMM, Hyundai-WIA (KIA): L, Kovosvit Mas: SP, Mylas: DT, Mylas: DY, Mylas: GT, Sauter: VDI30 DIN5480, Victor: VTurn, Victor: VTurn-A
Géptípusok:
Accuway: UT-100 M, Avia: 30 M, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 4A, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V6 16ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V3/V4/V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350/450 V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-alpha/beta (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint-65, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL-1500/2000/2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF-400, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-160, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350 V1/V3/V4, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-310, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin-42/65/102, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-210 V3, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310 Ecoline, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310/320/410 V3/V4/V6, Emco: ConceptTurn 450 (VDI30), Emco: EmcoTurn 345-II (VDI30), Emco: EmcoTurn E45 M/MY S45 (VDI30), Emco: EmcoTurn E65 M/MY S65 (VDI30), Emco: EmcoTurn E65 SM/SMY (VDI30), Emco: Hyperturn 65 (VDI30), Emco: Maxxturn 65 M/SM/SMY (VDI30), Emco: Vertical VT-160 (VDI30), Force One: FCL-450/550 TM/S, Force One: FCL-580 TM, Hurco: TMM-8, Hyundai-WIA (KIA): L-150 SY, Kovosvit Mas: SP-180 MC/SMC/SY/Y, Mylas: DT-42/5/65, Mylas: GT-42/52, Mylas: DY-42/52/60, Sauter: Sauter-VDI30 DIN5480, Victor: VTurn-A-16/20 CV/SCV/YCV/YSCV, Victor: VTurn II-16/20 CV/YCV
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
MS A101-A104 Axiális
- Axiális hajtott tartók DMG Mori NZ revolverfejhez
Termékek lenyitása: 4 db
Gépoldali csatlakozó típusa:
NZ - DMG MORI
Kihajtás:
ER25 - Ø1-16 - ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
100
Irány:
-
Funkcionális hossz (mm)
:
80.6 - 85.5
Nyomaték (Nm)
:
50
Fordulatszám (rpm)
:
12000
Teljesítmény (kW)
:
7.5
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DMG Mori
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Takisawa
Gépcsaládok:
Accuway: UT, Accuway: UZ, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-ALX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-CLX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-DIM, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-DuraTurn, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-EcoTurn, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NL, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NLX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NRX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NT, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NTX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NZ, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NZX, Takisawa: TM, Takisawa: TS
Géptípusok:
Accuway: UT-2000 T2M (BMT40), Accuway: UT-200 Y/SY, Accuway: UZ-2000 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL-1500/2000/2500 20ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX-1500/2000/2500 20ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-500 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-500 (BMT42/64), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (BMT42/64), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): DuraTurn-2050/2550 MC, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): DIM-1500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-6000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-2500 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-1000/2000/2500/3000 2ND GEN 12ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NT/NTX-1000/3200 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NRX-2000 MC, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX-6000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-4000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-450, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-450 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): ALC/ALX-1500/2000/2500 (BMT40), Takisawa: TM-2000/3000 T12, Takisawa: TS-2000/5000 T20
Ajánlás:
|
Gépoldali csatlakozó típusa:
NZ - DMG MORI
Kihajtás:
ER25 - Ø1-16 - ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
100
Irány:
-
Funkcionális hossz (mm)
:
80.6 - 85.5
Nyomaték (Nm)
:
50
Fordulatszám (rpm)
:
12000
Teljesítmény (kW)
:
7.5
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DMG Mori
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Takisawa
Gépcsaládok:
Accuway: UT, Accuway: UZ, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-ALX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-CLX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-DIM, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-DuraTurn, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-EcoTurn, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NL, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NLX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NRX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NT, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NTX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NZ, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): MNZ-NZX, Takisawa: TM, Takisawa: TS
Géptípusok:
Accuway: UT-2000 T2M (BMT40), Accuway: UT-200 Y/SY, Accuway: UZ-2000 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL-1500/2000/2500 20ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX-1500/2000/2500 20ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-500 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-500 (BMT42/64), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (BMT42/64), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): DuraTurn-2050/2550 MC, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): DIM-1500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-6000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-2500 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NTX-1000/2000/2500/3000 2ND GEN 12ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NT/NTX-1000/3200 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NRX-2000 MC, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX-6000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZX-4000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-450, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-450 (BMT40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): ALC/ALX-1500/2000/2500 (BMT40), Takisawa: TM-2000/3000 T12, Takisawa: TS-2000/5000 T20
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
DS A11-A12 Radiális
- Radiális hajtott tartók BMT 55 csatlakozással
Termékek lenyitása: 16 db
Gépoldali csatlakozó típusa:
BMT55
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Radiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással ellentétes - Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
80
Irány:
Balos
Funkcionális hossz (mm)
:
60 - 100
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
8000
Teljesítmény (kW)
:
8
Gépoldali csatlakozó mérete (mm)
:
55
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, Alex-Tech, Doosan (DN Solutions), Emag, Emco, Goodway (Yama Seiki), Hardinge, Hwacheon, Hyundai-WIA (KIA), Jyoti, Leadwell, Mazak, Romi, Smart, SMEC (Samsung), Takamaz, Takisawa, Tongtai, Victor, Ycm
Gépcsaládok:
Accuway: UT, Alex-Tech: VT, Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma DNT, Doosan (DN Solutions): Puma GT, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma SMX, Doosan (DN Solutions): Puma TL, Doosan (DN Solutions): Puma TT, Doosan (DN Solutions): Puma TW, Emag: VL, Emag: VLC, Emag: VT, Emag: VTC, Emco: Hyperturn, Emco: Maxxturn, Goodway (Yama Seiki): GTX, Goodway (Yama Seiki): GTZ, Hardinge: T, Hardinge: Talent, Hardinge: Talent TT, Hardinge: Conquest, Hwacheon: Cutex, Hwacheon: VT, Hyundai-WIA (KIA): HD, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): LM, Hyundai-WIA (KIA): SE, Hyundai-WIA (KIA): SKT, Jyoti: AX, Leadwell: T, Mazak: QT-Ez, Romi: GL, Smart: NL, SMEC (Samsung): NS, SMEC (Samsung): PL, SMEC (Samsung): SL, Takamaz: XYT, Takamaz: XT, Takisawa: UX, Tongtai: TD, Victor: VTurn-A, Victor: VTurn-NP, Victor: VTurn-Q, Ycm: NTC
Géptípusok:
Accuway: UT-100/200 Y, Alex-Tech: VT-27G, Alex-Tech: VT-30/33 BLMC, Doosan (DN Solutions): Puma TW-2600 M, Doosan (DN Solutions): Puma TT-1800/2100 MS/SY/SYY, Doosan (DN Solutions): Puma SMX-2100 ST 12ST., Doosan (DN Solutions): Puma MX-1600/2100 ST 12ST., Doosan (DN Solutions): Puma TL-2000/2500 M, Doosan (DN Solutions): Puma DNT-2100/2600, Doosan (DN Solutions): Puma-2100/2600 (II) M/MS/Y/SY, Doosan (DN Solutions): Puma-2100/2600 Y/SY 16ST. (BMT55), Doosan (DN Solutions): Lynx-300 M, Doosan (DN Solutions): Puma GT-2100/2600 M, Doosan (DN Solutions): Lynx-2600 Y/SY 12/16ST., Doosan (DN Solutions): Puma-1500/2000/2500 M/MS/Y/SY, Doosan (DN Solutions): Puma-230/240/280 M/MS/LM, Doosan (DN Solutions): Puma TT-1500/1800 MS/SY, Emag: VT-2, Emag: VTC-100-4, Emag: VL-2 P (BMT55-83), Emag: VL-4-V3 (BMT55-100 turret size 360), Emag: VL-4-V2 (BMT55-83 turret size 330), Emag: VL-3 5 Duo (BMT55-100), Emag: VL-2, Emag: VLC-100 (BMT55-83), Emag: VL-2/4 (BMT55 High Performance), Emco: Maxxturn 95 (BMT55), Emco: Maxxturn 65 M/MY/SM/SMY (BMT55), Emco: Hyperturn 65 (BMT55), Goodway (Yama Seiki): GTX-2000/2600 M/Y (16ST.), Goodway (Yama Seiki): GTZ-2000/2600 M/Y (16ST.), Hardinge: Talent-42/51 12/16ST., Hardinge: Talent TT-42/51 16ST. (BMT45), Hardinge: Conquest H-51 16ST., Hardinge: T-51/65 12ST (BMT55), Hwacheon: VT-450 MC, Hwacheon: Cutex-160/180 MC/SMC/YMC/YSMC, Hyundai-WIA (KIA): SE-2600 M, Hyundai-WIA (KIA): SKT-160/180 TTMS/TTSY, Hyundai-WIA (KIA): LM-1600/1800/2200 TTMS/TTSY, Hyundai-WIA (KIA): L-160/230 MA/LMA/LMSA, Hyundai-WIA (KIA): HD-2200/2600 M/Y/SY, Jyoti: AX-300, Leadwell: T-7i M/SM, Mazak: QT-Ez-8/10/12 M/MY/MSY, Romi: GL-300 Y/S, Smart: NL-2000 M/BM/SY/BSY, SMEC (Samsung): NS-2600 SY, SMEC (Samsung): NS-1600 T2Y2, SMEC (Samsung): SL-1500/2000 M/SY, SMEC (Samsung): PL-250 V/VM, SMEC (Samsung): PL-240 LM, Takamaz: XYT-51/65, Takamaz: XT-8 MY, Takisawa: UX-2000, Tongtai: TD-2000/2500 Y, Victor: VTurn-A-260 YCM/YSCM (16ST. BMT55), Victor: VTurn-Q-200, Victor: VTurn-NP-20 CM S20CM, Victor: VTurn-A-16/20 CM, Victor: VTurn-A-200 CM/SCM/YCM/YSCM, Ycm: NTC-1600/2000 M/LM/LS/Y/LY/LSY
Ajánlás:
|
Gépoldali csatlakozó típusa:
BMT55
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Radiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással ellentétes - Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
80
Irány:
Balos
Funkcionális hossz (mm)
:
60 - 100
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
8000
Teljesítmény (kW)
:
8
Gépoldali csatlakozó mérete (mm)
:
55
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, Alex-Tech, Doosan (DN Solutions), Emag, Emco, Goodway (Yama Seiki), Hardinge, Hwacheon, Hyundai-WIA (KIA), Jyoti, Leadwell, Mazak, Romi, Smart, SMEC (Samsung), Takamaz, Takisawa, Tongtai, Victor, Ycm
Gépcsaládok:
Accuway: UT, Alex-Tech: VT, Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma DNT, Doosan (DN Solutions): Puma GT, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma SMX, Doosan (DN Solutions): Puma TL, Doosan (DN Solutions): Puma TT, Doosan (DN Solutions): Puma TW, Emag: VL, Emag: VLC, Emag: VT, Emag: VTC, Emco: Hyperturn, Emco: Maxxturn, Goodway (Yama Seiki): GTX, Goodway (Yama Seiki): GTZ, Hardinge: T, Hardinge: Talent, Hardinge: Talent TT, Hardinge: Conquest, Hwacheon: Cutex, Hwacheon: VT, Hyundai-WIA (KIA): HD, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): LM, Hyundai-WIA (KIA): SE, Hyundai-WIA (KIA): SKT, Jyoti: AX, Leadwell: T, Mazak: QT-Ez, Romi: GL, Smart: NL, SMEC (Samsung): NS, SMEC (Samsung): PL, SMEC (Samsung): SL, Takamaz: XYT, Takamaz: XT, Takisawa: UX, Tongtai: TD, Victor: VTurn-A, Victor: VTurn-NP, Victor: VTurn-Q, Ycm: NTC
Géptípusok:
Accuway: UT-100/200 Y, Alex-Tech: VT-27G, Alex-Tech: VT-30/33 BLMC, Doosan (DN Solutions): Puma TW-2600 M, Doosan (DN Solutions): Puma TT-1800/2100 MS/SY/SYY, Doosan (DN Solutions): Puma SMX-2100 ST 12ST., Doosan (DN Solutions): Puma MX-1600/2100 ST 12ST., Doosan (DN Solutions): Puma TL-2000/2500 M, Doosan (DN Solutions): Puma DNT-2100/2600, Doosan (DN Solutions): Puma-2100/2600 (II) M/MS/Y/SY, Doosan (DN Solutions): Puma-2100/2600 Y/SY 16ST. (BMT55), Doosan (DN Solutions): Lynx-300 M, Doosan (DN Solutions): Puma GT-2100/2600 M, Doosan (DN Solutions): Lynx-2600 Y/SY 12/16ST., Doosan (DN Solutions): Puma-1500/2000/2500 M/MS/Y/SY, Doosan (DN Solutions): Puma-230/240/280 M/MS/LM, Doosan (DN Solutions): Puma TT-1500/1800 MS/SY, Emag: VT-2, Emag: VTC-100-4, Emag: VL-2 P (BMT55-83), Emag: VL-4-V3 (BMT55-100 turret size 360), Emag: VL-4-V2 (BMT55-83 turret size 330), Emag: VL-3 5 Duo (BMT55-100), Emag: VL-2, Emag: VLC-100 (BMT55-83), Emag: VL-2/4 (BMT55 High Performance), Emco: Maxxturn 95 (BMT55), Emco: Maxxturn 65 M/MY/SM/SMY (BMT55), Emco: Hyperturn 65 (BMT55), Goodway (Yama Seiki): GTX-2000/2600 M/Y (16ST.), Goodway (Yama Seiki): GTZ-2000/2600 M/Y (16ST.), Hardinge: Talent-42/51 12/16ST., Hardinge: Talent TT-42/51 16ST. (BMT45), Hardinge: Conquest H-51 16ST., Hardinge: T-51/65 12ST (BMT55), Hwacheon: VT-450 MC, Hwacheon: Cutex-160/180 MC/SMC/YMC/YSMC, Hyundai-WIA (KIA): SE-2600 M, Hyundai-WIA (KIA): SKT-160/180 TTMS/TTSY, Hyundai-WIA (KIA): LM-1600/1800/2200 TTMS/TTSY, Hyundai-WIA (KIA): L-160/230 MA/LMA/LMSA, Hyundai-WIA (KIA): HD-2200/2600 M/Y/SY, Jyoti: AX-300, Leadwell: T-7i M/SM, Mazak: QT-Ez-8/10/12 M/MY/MSY, Romi: GL-300 Y/S, Smart: NL-2000 M/BM/SY/BSY, SMEC (Samsung): NS-2600 SY, SMEC (Samsung): NS-1600 T2Y2, SMEC (Samsung): SL-1500/2000 M/SY, SMEC (Samsung): PL-250 V/VM, SMEC (Samsung): PL-240 LM, Takamaz: XYT-51/65, Takamaz: XT-8 MY, Takisawa: UX-2000, Tongtai: TD-2000/2500 Y, Victor: VTurn-A-260 YCM/YSCM (16ST. BMT55), Victor: VTurn-Q-200, Victor: VTurn-NP-20 CM S20CM, Victor: VTurn-A-16/20 CM, Victor: VTurn-A-200 CM/SCM/YCM/YSCM, Ycm: NTC-1600/2000 M/LM/LS/Y/LY/LSY
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MT
DWO170-4-20
- Radiális hajtott tartók BMT75 (Doosan Haas Hwacheon, KIA, Samsung, Smart, Victor) csatlakozással, H = 90 mm.
Termékek lenyitása: 5 db
Gépoldali csatlakozó típusa:
BMT75
Kihajtás:
ER40 - Ø22x19
Kialakítás:
Radiális
Szerszámbefogás típusa:
Feltűzhető - Weldon
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
70
Irány:
-
Funkcionális hossz (mm)
:
90
Nyomaték (Nm)
:
140
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
75
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan, Haas, Hwacheon, KIA, Samsung, Smart, Victor
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Doosan: { PUMA 480 M/LM/XLM, PUMA V550 M, PUMA VT750 M/TM, PUMA 400, PUMA 4100 M, PUMA 5100 M, PUMA 5100 Y, PUMA V8300M } , Haas: { ST40/45Y } , Hwacheon: { HI-TECH 550 MC, VT550/650 MC, HI-TECH 650 MC/YMC, HI-TECH 700 MC (BMT75) } , KIA: { SKT400M/LMC - L400/500 MA/MC/LMC - SKT-V80RM/LM - LV500RM/LM - LV800RM/LM - LV8500RM/LM - L4000M/LM/MC/LMC - L5100LM/LMC/LY } , Samsung: { PL45MC, SLV80M, PL45LY, PL800VM, SL4500 M, SL4500 Y, SL45MC, SL5500 M, SLV800M } , Smart: { NL4000/5000 M/LM/LY } , Victor: { VTURN-40YCM, VTURN-45YCM, VTURN-S36CM, VTURN-V760CM (BMT75) }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Doosan (DN Solutions), Haas, Hwacheon, Hyundai-WIA (KIA), Smart, SMEC (Samsung), Victor
Gépcsaládok:
Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma V, Doosan (DN Solutions): Puma VT, Haas: ST, Hwacheon: Hi-Tech, Hwacheon: VT, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): LV, Hyundai-WIA (KIA): SKT, Smart: NL, SMEC (Samsung): PL, SMEC (Samsung): SL, SMEC (Samsung): SLV, Victor: VTurn, Victor: VTurn-S, Victor: VTurn-V
Géptípusok:
Doosan (DN Solutions): Puma V-550 M, Doosan (DN Solutions): Puma V-8300 M, Doosan (DN Solutions): Puma VT-750 M/TM, Doosan (DN Solutions): Puma-400, Doosan (DN Solutions): Puma-4100/5100 M, Doosan (DN Solutions): Puma-480 M/LM/XLM, Doosan (DN Solutions): Puma-5100 Y, Haas: ST-40/45 Y, Hwacheon: Hi-Tech-550 MC, Hwacheon: Hi-Tech-650 MC/YMC, Hwacheon: Hi-Tech-700 MC (BMT75), Hwacheon: VT-550/650 MC, Hyundai-WIA (KIA): L-400/500 MA/MC/LMC, Hyundai-WIA (KIA): L-4000 M/LM/MC/LMC, Hyundai-WIA (KIA): L-5100 LM/LMC/LY, Hyundai-WIA (KIA): LV-500/800/8500 RM/LM, Hyundai-WIA (KIA): SKT-400 M/LMC, Hyundai-WIA (KIA): SKT-V80 RM/LM, Smart: NL-4000/5000 M/LM/LY, SMEC (Samsung): PL-45 LY, SMEC (Samsung): PL-45 MC, SMEC (Samsung): PL-800 VM, SMEC (Samsung): SL-45 MC, SMEC (Samsung): SL-4500 Y, SMEC (Samsung): SL-4500/5500 M, SMEC (Samsung): SLV-80/800 M, Victor: VTurn-40/45 YCM, Victor: VTurn-S-36 CM, Victor: VTurn-V-760 CM (BMT75)
Ajánlás:
|
Gépoldali csatlakozó típusa:
BMT75
Kihajtás:
ER40 - Ø22x19
Kialakítás:
Radiális
Szerszámbefogás típusa:
Feltűzhető - Weldon
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
70
Irány:
-
Funkcionális hossz (mm)
:
90
Nyomaték (Nm)
:
140
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
75
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan, Haas, Hwacheon, KIA, Samsung, Smart, Victor
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Doosan: { PUMA 480 M/LM/XLM, PUMA V550 M, PUMA VT750 M/TM, PUMA 400, PUMA 4100 M, PUMA 5100 M, PUMA 5100 Y, PUMA V8300M } , Haas: { ST40/45Y } , Hwacheon: { HI-TECH 550 MC, VT550/650 MC, HI-TECH 650 MC/YMC, HI-TECH 700 MC (BMT75) } , KIA: { SKT400M/LMC - L400/500 MA/MC/LMC - SKT-V80RM/LM - LV500RM/LM - LV800RM/LM - LV8500RM/LM - L4000M/LM/MC/LMC - L5100LM/LMC/LY } , Samsung: { PL45MC, SLV80M, PL45LY, PL800VM, SL4500 M, SL4500 Y, SL45MC, SL5500 M, SLV800M } , Smart: { NL4000/5000 M/LM/LY } , Victor: { VTURN-40YCM, VTURN-45YCM, VTURN-S36CM, VTURN-V760CM (BMT75) }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Doosan (DN Solutions), Haas, Hwacheon, Hyundai-WIA (KIA), Smart, SMEC (Samsung), Victor
Gépcsaládok:
Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma V, Doosan (DN Solutions): Puma VT, Haas: ST, Hwacheon: Hi-Tech, Hwacheon: VT, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): LV, Hyundai-WIA (KIA): SKT, Smart: NL, SMEC (Samsung): PL, SMEC (Samsung): SL, SMEC (Samsung): SLV, Victor: VTurn, Victor: VTurn-S, Victor: VTurn-V
Géptípusok:
Doosan (DN Solutions): Puma V-550 M, Doosan (DN Solutions): Puma V-8300 M, Doosan (DN Solutions): Puma VT-750 M/TM, Doosan (DN Solutions): Puma-400, Doosan (DN Solutions): Puma-4100/5100 M, Doosan (DN Solutions): Puma-480 M/LM/XLM, Doosan (DN Solutions): Puma-5100 Y, Haas: ST-40/45 Y, Hwacheon: Hi-Tech-550 MC, Hwacheon: Hi-Tech-650 MC/YMC, Hwacheon: Hi-Tech-700 MC (BMT75), Hwacheon: VT-550/650 MC, Hyundai-WIA (KIA): L-400/500 MA/MC/LMC, Hyundai-WIA (KIA): L-4000 M/LM/MC/LMC, Hyundai-WIA (KIA): L-5100 LM/LMC/LY, Hyundai-WIA (KIA): LV-500/800/8500 RM/LM, Hyundai-WIA (KIA): SKT-400 M/LMC, Hyundai-WIA (KIA): SKT-V80 RM/LM, Smart: NL-4000/5000 M/LM/LY, SMEC (Samsung): PL-45 LY, SMEC (Samsung): PL-45 MC, SMEC (Samsung): PL-800 VM, SMEC (Samsung): SL-45 MC, SMEC (Samsung): SL-4500 Y, SMEC (Samsung): SL-4500/5500 M, SMEC (Samsung): SLV-80/800 M, Victor: VTurn-40/45 YCM, Victor: VTurn-S-36 CM, Victor: VTurn-V-760 CM (BMT75)
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gépoldali csatlakozó típusa:
BMT55
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
80
Irány:
-
Funkcionális hossz (mm)
:
53.5
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
8000
Teljesítmény (kW)
:
8
Gépoldali csatlakozó mérete (mm)
:
55
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, Alex-Tech, Doosan (DN Solutions), Emag, Emco, Goodway (Yama Seiki), Hardinge, Hwacheon, Hyundai-WIA (KIA), Jyoti, Leadwell, Mazak, Romi, Smart, SMEC (Samsung), Takamaz, Takisawa, Tongtai, Victor, Ycm
Gépcsaládok:
Accuway: UT, Alex-Tech: VT, Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma DNT, Doosan (DN Solutions): Puma GT, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma SMX, Doosan (DN Solutions): Puma TL, Doosan (DN Solutions): Puma TT, Doosan (DN Solutions): Puma TW, Emag: VL, Emag: VLC, Emag: VT, Emag: VTC, Emco: Hyperturn, Emco: Maxxturn, Goodway (Yama Seiki): GTX, Goodway (Yama Seiki): GTZ, Hardinge: T, Hardinge: Talent, Hardinge: Talent TT, Hardinge: Conquest, Hwacheon: Cutex, Hwacheon: VT, Hyundai-WIA (KIA): HD, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): LM, Hyundai-WIA (KIA): SE, Hyundai-WIA (KIA): SKT, Jyoti: AX, Leadwell: T, Mazak: QT-Ez, Romi: GL, Smart: NL, SMEC (Samsung): NS, SMEC (Samsung): PL, SMEC (Samsung): SL, Takamaz: XYT, Takamaz: XT, Takisawa: UX, Tongtai: TD, Victor: VTurn-A, Victor: VTurn-NP, Victor: VTurn-Q, Ycm: NTC
Géptípusok:
Accuway: UT-100/200 Y, Alex-Tech: VT-27G, Alex-Tech: VT-30/33 BLMC, Doosan (DN Solutions): Puma TW-2600 M, Doosan (DN Solutions): Puma TT-1800/2100 MS/SY/SYY, Doosan (DN Solutions): Puma SMX-2100 ST 12ST., Doosan (DN Solutions): Puma MX-1600/2100 ST 12ST., Doosan (DN Solutions): Puma TL-2000/2500 M, Doosan (DN Solutions): Puma DNT-2100/2600, Doosan (DN Solutions): Puma-2100/2600 (II) M/MS/Y/SY, Doosan (DN Solutions): Puma-2100/2600 Y/SY 16ST. (BMT55), Doosan (DN Solutions): Lynx-300 M, Doosan (DN Solutions): Puma GT-2100/2600 M, Doosan (DN Solutions): Lynx-2600 Y/SY 12/16ST., Doosan (DN Solutions): Puma-1500/2000/2500 M/MS/Y/SY, Doosan (DN Solutions): Puma-230/240/280 M/MS/LM, Doosan (DN Solutions): Puma TT-1500/1800 MS/SY, Emag: VT-2, Emag: VTC-100-4, Emag: VL-2 P (BMT55-83), Emag: VL-4-V3 (BMT55-100 turret size 360), Emag: VL-4-V2 (BMT55-83 turret size 330), Emag: VL-3 5 Duo (BMT55-100), Emag: VL-2, Emag: VLC-100 (BMT55-83), Emag: VL-2/4 (BMT55 High Performance), Emco: Maxxturn 95 (BMT55), Emco: Maxxturn 65 M/MY/SM/SMY (BMT55), Emco: Hyperturn 65 (BMT55), Goodway (Yama Seiki): GTX-2000/2600 M/Y (16ST.), Goodway (Yama Seiki): GTZ-2000/2600 M/Y (16ST.), Hardinge: Talent-42/51 12/16ST., Hardinge: Talent TT-42/51 16ST. (BMT45), Hardinge: Conquest H-51 16ST., Hardinge: T-51/65 12ST (BMT55), Hwacheon: VT-450 MC, Hwacheon: Cutex-160/180 MC/SMC/YMC/YSMC, Hyundai-WIA (KIA): SE-2600 M, Hyundai-WIA (KIA): SKT-160/180 TTMS/TTSY, Hyundai-WIA (KIA): LM-1600/1800/2200 TTMS/TTSY, Hyundai-WIA (KIA): L-160/230 MA/LMA/LMSA, Hyundai-WIA (KIA): HD-2200/2600 M/Y/SY, Jyoti: AX-300, Leadwell: T-7i M/SM, Mazak: QT-Ez-8/10/12 M/MY/MSY, Romi: GL-300 Y/S, Smart: NL-2000 M/BM/SY/BSY, SMEC (Samsung): NS-2600 SY, SMEC (Samsung): NS-1600 T2Y2, SMEC (Samsung): SL-1500/2000 M/SY, SMEC (Samsung): PL-250 V/VM, SMEC (Samsung): PL-240 LM, Takamaz: XYT-51/65, Takamaz: XT-8 MY, Takisawa: UX-2000, Tongtai: TD-2000/2500 Y, Victor: VTurn-A-260 YCM/YSCM (16ST. BMT55), Victor: VTurn-Q-200, Victor: VTurn-NP-20 CM S20CM, Victor: VTurn-A-16/20 CM, Victor: VTurn-A-200 CM/SCM/YCM/YSCM, Ycm: NTC-1600/2000 M/LM/LS/Y/LY/LSY
Ajánlás:
|
Gépoldali csatlakozó típusa:
BMT55
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
80
Irány:
-
Funkcionális hossz (mm)
:
53.5
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
8000
Teljesítmény (kW)
:
8
Gépoldali csatlakozó mérete (mm)
:
55
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, Alex-Tech, Doosan (DN Solutions), Emag, Emco, Goodway (Yama Seiki), Hardinge, Hwacheon, Hyundai-WIA (KIA), Jyoti, Leadwell, Mazak, Romi, Smart, SMEC (Samsung), Takamaz, Takisawa, Tongtai, Victor, Ycm
Gépcsaládok:
Accuway: UT, Alex-Tech: VT, Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma DNT, Doosan (DN Solutions): Puma GT, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma SMX, Doosan (DN Solutions): Puma TL, Doosan (DN Solutions): Puma TT, Doosan (DN Solutions): Puma TW, Emag: VL, Emag: VLC, Emag: VT, Emag: VTC, Emco: Hyperturn, Emco: Maxxturn, Goodway (Yama Seiki): GTX, Goodway (Yama Seiki): GTZ, Hardinge: T, Hardinge: Talent, Hardinge: Talent TT, Hardinge: Conquest, Hwacheon: Cutex, Hwacheon: VT, Hyundai-WIA (KIA): HD, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): LM, Hyundai-WIA (KIA): SE, Hyundai-WIA (KIA): SKT, Jyoti: AX, Leadwell: T, Mazak: QT-Ez, Romi: GL, Smart: NL, SMEC (Samsung): NS, SMEC (Samsung): PL, SMEC (Samsung): SL, Takamaz: XYT, Takamaz: XT, Takisawa: UX, Tongtai: TD, Victor: VTurn-A, Victor: VTurn-NP, Victor: VTurn-Q, Ycm: NTC
Géptípusok:
Accuway: UT-100/200 Y, Alex-Tech: VT-27G, Alex-Tech: VT-30/33 BLMC, Doosan (DN Solutions): Puma TW-2600 M, Doosan (DN Solutions): Puma TT-1800/2100 MS/SY/SYY, Doosan (DN Solutions): Puma SMX-2100 ST 12ST., Doosan (DN Solutions): Puma MX-1600/2100 ST 12ST., Doosan (DN Solutions): Puma TL-2000/2500 M, Doosan (DN Solutions): Puma DNT-2100/2600, Doosan (DN Solutions): Puma-2100/2600 (II) M/MS/Y/SY, Doosan (DN Solutions): Puma-2100/2600 Y/SY 16ST. (BMT55), Doosan (DN Solutions): Lynx-300 M, Doosan (DN Solutions): Puma GT-2100/2600 M, Doosan (DN Solutions): Lynx-2600 Y/SY 12/16ST., Doosan (DN Solutions): Puma-1500/2000/2500 M/MS/Y/SY, Doosan (DN Solutions): Puma-230/240/280 M/MS/LM, Doosan (DN Solutions): Puma TT-1500/1800 MS/SY, Emag: VT-2, Emag: VTC-100-4, Emag: VL-2 P (BMT55-83), Emag: VL-4-V3 (BMT55-100 turret size 360), Emag: VL-4-V2 (BMT55-83 turret size 330), Emag: VL-3 5 Duo (BMT55-100), Emag: VL-2, Emag: VLC-100 (BMT55-83), Emag: VL-2/4 (BMT55 High Performance), Emco: Maxxturn 95 (BMT55), Emco: Maxxturn 65 M/MY/SM/SMY (BMT55), Emco: Hyperturn 65 (BMT55), Goodway (Yama Seiki): GTX-2000/2600 M/Y (16ST.), Goodway (Yama Seiki): GTZ-2000/2600 M/Y (16ST.), Hardinge: Talent-42/51 12/16ST., Hardinge: Talent TT-42/51 16ST. (BMT45), Hardinge: Conquest H-51 16ST., Hardinge: T-51/65 12ST (BMT55), Hwacheon: VT-450 MC, Hwacheon: Cutex-160/180 MC/SMC/YMC/YSMC, Hyundai-WIA (KIA): SE-2600 M, Hyundai-WIA (KIA): SKT-160/180 TTMS/TTSY, Hyundai-WIA (KIA): LM-1600/1800/2200 TTMS/TTSY, Hyundai-WIA (KIA): L-160/230 MA/LMA/LMSA, Hyundai-WIA (KIA): HD-2200/2600 M/Y/SY, Jyoti: AX-300, Leadwell: T-7i M/SM, Mazak: QT-Ez-8/10/12 M/MY/MSY, Romi: GL-300 Y/S, Smart: NL-2000 M/BM/SY/BSY, SMEC (Samsung): NS-2600 SY, SMEC (Samsung): NS-1600 T2Y2, SMEC (Samsung): SL-1500/2000 M/SY, SMEC (Samsung): PL-250 V/VM, SMEC (Samsung): PL-240 LM, Takamaz: XYT-51/65, Takamaz: XT-8 MY, Takisawa: UX-2000, Tongtai: TD-2000/2500 Y, Victor: VTurn-A-260 YCM/YSCM (16ST. BMT55), Victor: VTurn-Q-200, Victor: VTurn-NP-20 CM S20CM, Victor: VTurn-A-16/20 CM, Victor: VTurn-A-200 CM/SCM/YCM/YSCM, Ycm: NTC-1600/2000 M/LM/LS/Y/LY/LSY
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
DS A07-A08 Radiális
- Radiális hajtott tartók BMT 45 csatlakozással
Termékek lenyitása: 12 db
Gépoldali csatlakozó típusa:
BMT45
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Radiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással ellentétes - Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
80
Irány:
Balos
Funkcionális hossz (mm)
:
65 - 100
Nyomaték (Nm)
:
35
Fordulatszám (rpm)
:
8000
Teljesítmény (kW)
:
6
Gépoldali csatlakozó mérete (mm)
:
45
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Doosan (DN Solutions), Emco, Haas, Hanwha, Hardinge, Hwacheon, Hyundai-WIA (KIA), Jyoti, Mylas, Nexturn, Romi, SMEC (Samsung), Spinner, Takamaz, Takisawa, Tornos, Victor
Gépcsaládok:
Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma TT, Emco: Hyperturn, Emco: Maxxturn, Haas: ST, Hanwha: STL, Hardinge: Talent, Hardinge: Talent TT, Hardinge: Conquest, Hwacheon: Cutex, Hwacheon: Hi-Tech, Hyundai-WIA (KIA): SE, Jyoti: TMC, Jyoti: AX, Mylas: DT, Mylas: DY, Mylas: GT, Nexturn: NST, Romi: GL, SMEC (Samsung): NS, SMEC (Samsung): PL, Spinner: TC, Spinner: TTC, Takamaz: XYT, Takisawa: FX, Tornos: DECO, Victor: VTurn-NP
Géptípusok:
Doosan (DN Solutions): Puma MX-1600 ST, Doosan (DN Solutions): Lynx-2100 M/MS/LY/LSY, Doosan (DN Solutions): Puma TT-1300 SY/SYY, Doosan (DN Solutions): Lynx-220 LMS/LY/LSY/M/LM, Emco: Maxxturn 65 SMY (BMT45), Emco: Hyperturn 45/50 (BMT45), Haas: ST-10/15 Y (BMT45), Hanwha: STL-42 H/N/NH (Y3), Hanwha: STL-32/35/38 H (Y3), Hardinge: Talent-42/51 12/16ST., Hardinge: Talent TT-42/51 16ST. (BMT45), Hardinge: Conquest H-51 16ST., Hwacheon: Hi-Tech-230 YSMC (20ST. BMT45), Hwacheon: Cutex-180 MC/SMC/YMC/YSMC (16ST.), Hyundai-WIA (KIA): SE-2200 M/MS/LSY, Jyoti: TMC-250/350, Jyoti: AX-200, Mylas: DT-42/5/65, Mylas: GT-42/52, Mylas: DY-42/52/60, Nexturn: NST-56/67, Romi: GL-250 Y/S, SMEC (Samsung): NS-2100 SY, SMEC (Samsung): NS-2000 M/LM, SMEC (Samsung): PL-1600/2000 M, Spinner: TC-600 SMCY, Spinner: TC-300 12ST., Spinner: TTC-300 12ST., Takamaz: XYT-51, Takisawa: FX-1500, Tornos: SwissDECO-36 TB, Victor: VTurn-NP-16 CM
Ajánlás:
|
Gépoldali csatlakozó típusa:
BMT45
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Radiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással ellentétes - Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
80
Irány:
Balos
Funkcionális hossz (mm)
:
65 - 100
Nyomaték (Nm)
:
35
Fordulatszám (rpm)
:
8000
Teljesítmény (kW)
:
6
Gépoldali csatlakozó mérete (mm)
:
45
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Doosan (DN Solutions), Emco, Haas, Hanwha, Hardinge, Hwacheon, Hyundai-WIA (KIA), Jyoti, Mylas, Nexturn, Romi, SMEC (Samsung), Spinner, Takamaz, Takisawa, Tornos, Victor
Gépcsaládok:
Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma TT, Emco: Hyperturn, Emco: Maxxturn, Haas: ST, Hanwha: STL, Hardinge: Talent, Hardinge: Talent TT, Hardinge: Conquest, Hwacheon: Cutex, Hwacheon: Hi-Tech, Hyundai-WIA (KIA): SE, Jyoti: TMC, Jyoti: AX, Mylas: DT, Mylas: DY, Mylas: GT, Nexturn: NST, Romi: GL, SMEC (Samsung): NS, SMEC (Samsung): PL, Spinner: TC, Spinner: TTC, Takamaz: XYT, Takisawa: FX, Tornos: DECO, Victor: VTurn-NP
Géptípusok:
Doosan (DN Solutions): Puma MX-1600 ST, Doosan (DN Solutions): Lynx-2100 M/MS/LY/LSY, Doosan (DN Solutions): Puma TT-1300 SY/SYY, Doosan (DN Solutions): Lynx-220 LMS/LY/LSY/M/LM, Emco: Maxxturn 65 SMY (BMT45), Emco: Hyperturn 45/50 (BMT45), Haas: ST-10/15 Y (BMT45), Hanwha: STL-42 H/N/NH (Y3), Hanwha: STL-32/35/38 H (Y3), Hardinge: Talent-42/51 12/16ST., Hardinge: Talent TT-42/51 16ST. (BMT45), Hardinge: Conquest H-51 16ST., Hwacheon: Hi-Tech-230 YSMC (20ST. BMT45), Hwacheon: Cutex-180 MC/SMC/YMC/YSMC (16ST.), Hyundai-WIA (KIA): SE-2200 M/MS/LSY, Jyoti: TMC-250/350, Jyoti: AX-200, Mylas: DT-42/5/65, Mylas: GT-42/52, Mylas: DY-42/52/60, Nexturn: NST-56/67, Romi: GL-250 Y/S, SMEC (Samsung): NS-2100 SY, SMEC (Samsung): NS-2000 M/LM, SMEC (Samsung): PL-1600/2000 M, Spinner: TC-600 SMCY, Spinner: TC-300 12ST., Spinner: TTC-300 12ST., Takamaz: XYT-51, Takisawa: FX-1500, Tornos: SwissDECO-36 TB, Victor: VTurn-NP-16 CM
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
OK A80-A81 Axiális
- Axiális hajtott tartók Okuma BMT 60 csatlakozással
Termékek lenyitása: 2 db
Gépoldali csatlakozó típusa:
BMT60 - OKUMA
Kihajtás:
ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
70
Irány:
-
Funkcionális hossz (mm)
:
79
Nyomaték (Nm)
:
60
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
6
Gépoldali csatlakozó mérete (mm)
:
60
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Okuma
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Okuma
Gépcsaládok:
Okuma: GENOS L, Okuma: LB, Okuma: LU, Okuma: MULTUS U
Géptípusok:
Okuma: GENOS L-300 MW/MYW, Okuma: LB-2000/2500/3000 EX (I) M/MW/MY/MYW, Okuma: LB-2000/2500/3000 EX (II) M/MW/MY/MYW, Okuma: LU-3000 EX M/MW/MY, Okuma: GENOS L-3000-E M/MY, Okuma: MULTUS U-3000/4000/5000 2SW
Ajánlás:
|
Gépoldali csatlakozó típusa:
BMT60 - OKUMA
Kihajtás:
ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
70
Irány:
-
Funkcionális hossz (mm)
:
79
Nyomaték (Nm)
:
60
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
6
Gépoldali csatlakozó mérete (mm)
:
60
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Okuma
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Okuma
Gépcsaládok:
Okuma: GENOS L, Okuma: LB, Okuma: LU, Okuma: MULTUS U
Géptípusok:
Okuma: GENOS L-300 MW/MYW, Okuma: LB-2000/2500/3000 EX (I) M/MW/MY/MYW, Okuma: LB-2000/2500/3000 EX (II) M/MW/MY/MYW, Okuma: LU-3000 EX M/MW/MY, Okuma: GENOS L-3000-E M/MY, Okuma: MULTUS U-3000/4000/5000 2SW
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
ST 8009-8016 Axiális_40
- Axiális hajtott tartók VDI40 (DIN 5480) csatlakozással, belső hűtéssel
Termékek lenyitása: 2 db
Gépoldali csatlakozó típusa:
VDI - DIN 5480
Kihajtás:
ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső
Hűtőfolyadék nyomás (bar)
:
25
Irány:
-
Funkcionális hossz (mm)
:
95 - 115
Nyomaték (Nm)
:
63
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
10
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Emco, Force One, Hardinge, Hurco, Hyundai-WIA (KIA), Jyoti, Kovosvit Mas, Monforts, Romi, Sauter, Victor
Gépcsaládok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL/NLX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T2 (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): GMX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin, Emco: EmcoTurn, Emco: Hyperturn, Emco: Maxxturn, Emco: Vertical VT, Force One: FCL, Hardinge: GS, Hurco: TMM, Hurco: TMX, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): SKT, Jyoti: TMX, Jyoti: TMC, Kovosvit Mas: SP, Monforts: DNC, Monforts: MHC, Monforts: MNC, Monforts: RNC, Romi: G, Sauter: VDI40 DIN5480, Victor: VTurn, Victor: VTurn-A
Géptípusok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T2, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-beta/gamma 4A, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-510/2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-450/550/750 V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-450/510 EcoLine, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-beta/gamma (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL/NLX-1500/2000/2500 Y/SY (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF-600, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-200/250/315 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-160 (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-450/550 V1/V3/V4, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-450/510, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): GMX-250/300/400/500 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint-65 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin-42/65/102, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-420/510/520 linear, Emco: EmcoTurn E65 M/MY/SM/SMY (VDI40), Emco: Hyperturn 65/95/110/645/665/690 (VDI40), Emco: Maxxturn 65 (VDI40), Emco: Vertical VT-250/260/400 (VDI40), Force One: FCL-580 TMS, Hardinge: GS-200/250 MSY, Hurco: TMX-8, Hurco: TMX-10 MY/MYS (BMT65), Hurco: TMM-10, Hyundai-WIA (KIA): L-200/250 Y/SY, Hyundai-WIA (KIA): SKT-200/250 Y/SY, Jyoti: TMX-200, Jyoti: TMC-350, Kovosvit Mas: SP-280 MC/SMC/SY/Y, Monforts: RNC-400/500 with subspindle, Monforts: DNC-500, Monforts: MHC-500, Monforts: MNC-500 (Turret 2), Romi: G-30 M, Sauter: Sauter-VDI40 DIN5480, Victor: VTurn-A-26 CV/SCV/YCV/YSCV, Victor: VTurn II-23/26 CV/BCV/YCV
Ajánlás:
|
Gépoldali csatlakozó típusa:
VDI - DIN 5480
Kihajtás:
ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső
Hűtőfolyadék nyomás (bar)
:
25
Irány:
-
Funkcionális hossz (mm)
:
95 - 115
Nyomaték (Nm)
:
63
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
10
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Emco, Force One, Hardinge, Hurco, Hyundai-WIA (KIA), Jyoti, Kovosvit Mas, Monforts, Romi, Sauter, Victor
Gépcsaládok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL/NLX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T2 (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): GMX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin, Emco: EmcoTurn, Emco: Hyperturn, Emco: Maxxturn, Emco: Vertical VT, Force One: FCL, Hardinge: GS, Hurco: TMM, Hurco: TMX, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): SKT, Jyoti: TMX, Jyoti: TMC, Kovosvit Mas: SP, Monforts: DNC, Monforts: MHC, Monforts: MNC, Monforts: RNC, Romi: G, Sauter: VDI40 DIN5480, Victor: VTurn, Victor: VTurn-A
Géptípusok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T2, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-beta/gamma 4A, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-510/2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-450/550/750 V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-450/510 EcoLine, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-beta/gamma (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL/NLX-1500/2000/2500 Y/SY (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF-600, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-200/250/315 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-160 (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-450/550 V1/V3/V4, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-450/510, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): GMX-250/300/400/500 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint-65 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin-42/65/102, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-420/510/520 linear, Emco: EmcoTurn E65 M/MY/SM/SMY (VDI40), Emco: Hyperturn 65/95/110/645/665/690 (VDI40), Emco: Maxxturn 65 (VDI40), Emco: Vertical VT-250/260/400 (VDI40), Force One: FCL-580 TMS, Hardinge: GS-200/250 MSY, Hurco: TMX-8, Hurco: TMX-10 MY/MYS (BMT65), Hurco: TMM-10, Hyundai-WIA (KIA): L-200/250 Y/SY, Hyundai-WIA (KIA): SKT-200/250 Y/SY, Jyoti: TMX-200, Jyoti: TMC-350, Kovosvit Mas: SP-280 MC/SMC/SY/Y, Monforts: RNC-400/500 with subspindle, Monforts: DNC-500, Monforts: MHC-500, Monforts: MNC-500 (Turret 2), Romi: G-30 M, Sauter: Sauter-VDI40 DIN5480, Victor: VTurn-A-26 CV/SCV/YCV/YSCV, Victor: VTurn II-23/26 CV/BCV/YCV
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
ST 8036-8043 Radiális_30
- Radiális hajtott tartók VDI30 (DIN 5480) csatlakozással, belső hűtéssel
Termékek lenyitása: 3 db
Gépoldali csatlakozó típusa:
VDI - DIN 5480
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Radiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással ellentétes
Hűtés típusa:
Belső
Hűtőfolyadék nyomás (bar)
:
25
Irány:
Jobbos és Balos
Funkcionális hossz (mm)
:
55 - 100
Nyomaték (Nm)
:
32
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
8
Gépoldali csatlakozó mérete (mm)
:
30
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, Avia, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Emco, Force One, Hurco, Hyundai-WIA (KIA), Kovosvit Mas, Mylas, Sauter, Victor
Gépcsaládok:
Accuway: UT, Avia: 30, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1 (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin, Emco: ConceptTurn, Emco: EmcoTurn, Emco: Hyperturn, Emco: Maxxturn, Emco: Vertical VT, Force One: FCL, Hurco: TMM, Hyundai-WIA (KIA): L, Kovosvit Mas: SP, Mylas: DT, Mylas: DY, Mylas: GT, Sauter: VDI30 DIN5480, Victor: VTurn, Victor: VTurn-A
Géptípusok:
Accuway: UT-100 M, Avia: 30 M, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 4A, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V6 16ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V3/V4/V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350/450 V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-alpha/beta (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint-65, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL-1500/2000/2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF-400, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-160, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350 V1/V3/V4, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-310, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin-42/65/102, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-210 V3, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310 Ecoline, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310/320/410 V3/V4/V6, Emco: ConceptTurn 450 (VDI30), Emco: EmcoTurn 345-II (VDI30), Emco: EmcoTurn E45 M/MY S45 (VDI30), Emco: EmcoTurn E65 M/MY S65 (VDI30), Emco: EmcoTurn E65 SM/SMY (VDI30), Emco: Hyperturn 65 (VDI30), Emco: Maxxturn 65 M/SM/SMY (VDI30), Emco: Vertical VT-160 (VDI30), Force One: FCL-450/550 TM/S, Force One: FCL-580 TM, Hurco: TMM-8, Hyundai-WIA (KIA): L-150 SY, Kovosvit Mas: SP-180 MC/SMC/SY/Y, Mylas: DT-42/5/65, Mylas: GT-42/52, Mylas: DY-42/52/60, Sauter: Sauter-VDI30 DIN5480, Victor: VTurn-A-16/20 CV/SCV/YCV/YSCV, Victor: VTurn II-16/20 CV/YCV
Ajánlás:
|
Gépoldali csatlakozó típusa:
VDI - DIN 5480
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Radiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással ellentétes
Hűtés típusa:
Belső
Hűtőfolyadék nyomás (bar)
:
25
Irány:
Jobbos és Balos
Funkcionális hossz (mm)
:
55 - 100
Nyomaték (Nm)
:
32
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
8
Gépoldali csatlakozó mérete (mm)
:
30
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, Avia, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Emco, Force One, Hurco, Hyundai-WIA (KIA), Kovosvit Mas, Mylas, Sauter, Victor
Gépcsaládok:
Accuway: UT, Avia: 30, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1 (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin, Emco: ConceptTurn, Emco: EmcoTurn, Emco: Hyperturn, Emco: Maxxturn, Emco: Vertical VT, Force One: FCL, Hurco: TMM, Hyundai-WIA (KIA): L, Kovosvit Mas: SP, Mylas: DT, Mylas: DY, Mylas: GT, Sauter: VDI30 DIN5480, Victor: VTurn, Victor: VTurn-A
Géptípusok:
Accuway: UT-100 M, Avia: 30 M, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 4A, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V6 16ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V3/V4/V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350/450 V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-alpha/beta (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint-65, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL-1500/2000/2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF-400, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-160, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350 V1/V3/V4, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-310, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin-42/65/102, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-210 V3, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310 Ecoline, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310/320/410 V3/V4/V6, Emco: ConceptTurn 450 (VDI30), Emco: EmcoTurn 345-II (VDI30), Emco: EmcoTurn E45 M/MY S45 (VDI30), Emco: EmcoTurn E65 M/MY S65 (VDI30), Emco: EmcoTurn E65 SM/SMY (VDI30), Emco: Hyperturn 65 (VDI30), Emco: Maxxturn 65 M/SM/SMY (VDI30), Emco: Vertical VT-160 (VDI30), Force One: FCL-450/550 TM/S, Force One: FCL-580 TM, Hurco: TMM-8, Hyundai-WIA (KIA): L-150 SY, Kovosvit Mas: SP-180 MC/SMC/SY/Y, Mylas: DT-42/5/65, Mylas: GT-42/52, Mylas: DY-42/52/60, Sauter: Sauter-VDI30 DIN5480, Victor: VTurn-A-16/20 CV/SCV/YCV/YSCV, Victor: VTurn II-16/20 CV/YCV
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
MY A09-A10 Axiális
- Axiális hajtott tartók Miyano Ø54 csatlakozással
Termékek lenyitása: 4 db
Gépoldali csatlakozó típusa:
Ø54 - MIYANO
Kihajtás:
ER25 - Ø1-16 - ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
80
Irány:
-
Funkcionális hossz (mm)
:
75.7 - 77.2
Nyomaték (Nm)
:
60
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
10
Gépoldali csatlakozó mérete (mm)
:
54
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Miyano
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Miyano
Gépcsaládok:
Miyano: ABX
Géptípusok:
Miyano: ABX-51/64/80 SYY/THY
Ajánlás:
|
Gépoldali csatlakozó típusa:
Ø54 - MIYANO
Kihajtás:
ER25 - Ø1-16 - ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
80
Irány:
-
Funkcionális hossz (mm)
:
75.7 - 77.2
Nyomaték (Nm)
:
60
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
10
Gépoldali csatlakozó mérete (mm)
:
54
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Miyano
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Miyano
Gépcsaládok:
Miyano: ABX
Géptípusok:
Miyano: ABX-51/64/80 SYY/THY
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MT
DWO240-2-30
- Radiális dupla hajtott tartók BMT55 (Doosan, Goodway Hardinge, KIA, Romi, Victor, YCM) csatlakozással, H = 85 mm.
Termékek lenyitása: 2 db
Gépoldali csatlakozó típusa:
BMT55
Kihajtás:
ER25 - ER32
Kialakítás:
Radiális dupla
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező és ellentétes
Hűtés típusa:
Külső
Hűtőfolyadék nyomás (bar)
:
-
Irány:
-
Funkcionális hossz (mm)
:
85
Nyomaték (Nm)
:
50
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
55
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan, Goodway, Hardinge, KIA, Romi, Victor, YCM
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Doosan: { LINX 300 M, LYNX 2600 Y/SY 12ST., LYNX 2600 Y/SY 16ST., MX1600 ST 12ST., MX2100 ST 12ST., PUMA 1500 M/MS/Y/SY, PUMA 2000 M/MS/Y/SY, PUMA 2100 M/MS/Y/SY, PUMA 2100 Y/SY 16ST., PUMA 230 M/MS, PUMA 240 M/MS, PUMA 2500 M/MS/Y/SY, PUMA 2600 M/MS/Y/SY, PUMA 2600 Y/SY 16ST., PUMA 280 LM, PUMA GT2100 M, PUMA GT2600 M, PUMA H250TM, PUMA QL200HM, PUMA TL2000 M, PUMA TL2500 M, PUMA TT1500 MS/SY, PUMA TT1800 MS/SY, PUMA TT2100SYY, PUMA TW2600 10ST., SMX2100 ST 12ST. } , Goodway: { GTX2000 16ST., GTX2600 16ST., GTZ2000 16ST., GTZ2600 16ST. } , Hardinge: { T51/65 12ST (BMT55) } , KIA: { HD2200M, HD2200SY, HD2200Y, HD2600M (BMT55), HD2600SY (BMT55), HD2600Y (BMT55), L160LMSA, L230LMSA, LM1600TTMS, LM1600TTSY, LM1800TTMS, LM1800TTSY, SKT160TTMS, SKT160TTSY, SKT180TTMS, SKT180TTSY } , Romi: { GL 300Y/S } , Victor: { VTURN-A16 CM/SCM/YCM/YSCM, VTURN-A20 CM/SCM/YCM/YSCM, VTURN-A200 CM/SCM/YCM/YSCM, VTURN-NP20CM, VTURN-Q200, VTURN-S20CM } , YCM: { NT2000 16ST., NTC1600/2000 M/LM/LS, NTC1600/2000 Y/LY/LSY }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Doosan (DN Solutions), Fuji, Goodway (Yama Seiki), Hardinge, Hyundai-WIA (KIA), Romi, Victor, YCM
Gépcsaládok:
Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma GT, Doosan (DN Solutions): Puma H, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma QL, Doosan (DN Solutions): Puma SMX, Doosan (DN Solutions): Puma TL, Doosan (DN Solutions): Puma TT, Doosan (DN Solutions): Puma TW, Fuji: ACUFLEX, Goodway (Yama Seiki): GTX, Goodway (Yama Seiki): GTZ, Hardinge: Conquest, Hardinge: T, Hyundai-WIA (KIA): HD, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): LM, Hyundai-WIA (KIA): SKT, Romi: GL, Victor: VTurn-A, Victor: VTurn-NP, Victor: VTurn-Q, Victor: VTurn-S, YCM: NT, YCM: NTC
Géptípusok:
Doosan (DN Solutions): Lynx-2600 Y/SY 12/16ST., Doosan (DN Solutions): Lynx-300 M, Doosan (DN Solutions): Puma GT-2100/2600 M, Doosan (DN Solutions): Puma H-250 TM, Doosan (DN Solutions): Puma MX-1600/2100 ST 12ST., Doosan (DN Solutions): Puma QL-200 HM, Doosan (DN Solutions): Puma SMX-2100 ST 12ST., Doosan (DN Solutions): Puma TL-2000/2500 M, Doosan (DN Solutions): Puma TT-1500/1800 MS/SY, Doosan (DN Solutions): Puma TT-2100 SYY, Doosan (DN Solutions): Puma TW-2600 10ST., Doosan (DN Solutions): Puma-1500/2000/2100 M/MS/Y/SY, Doosan (DN Solutions): Puma-2100/2600 Y/SY 16ST., Doosan (DN Solutions): Puma-230/240 M/MS, Doosan (DN Solutions): Puma-2500/2600 M/MS/Y/SY, Doosan (DN Solutions): Puma-280 LM, Fuji: ACUFLEX-400S 12ST. (BMT55), Goodway (Yama Seiki): GTX-2000/2600 16ST., Goodway (Yama Seiki): GTZ-2000/2600 16ST., Hardinge: Conquest H-51 12ST., Hardinge: T-51/65 12ST (BMT55), Hyundai-WIA (KIA): HD-2200 M/SY/Y, Hyundai-WIA (KIA): HD-2600 M/SY/Y (BMT55), Hyundai-WIA (KIA): L-160/230 LMSA, Hyundai-WIA (KIA): LM-1600/1800 TTMS/TTSY, Hyundai-WIA (KIA): SKT-160/180 TTMS/TTSY, Romi: GL-300 Y/S, Victor: VTurn-A-16/20/200 CM/SCM/YCM/YSCM, Victor: VTurn-NP-20 CM, Victor: VTurn-Q-200, Victor: VTurn-S-20 CM, YCM: NT-2000 16ST., YCM: NTC-1600/2000 M/LM/LS/Y/LY/LSY
Ajánlás:
|
Gépoldali csatlakozó típusa:
BMT55
Kihajtás:
ER25 - ER32
Kialakítás:
Radiális dupla
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező és ellentétes
Hűtés típusa:
Külső
Hűtőfolyadék nyomás (bar)
:
-
Irány:
-
Funkcionális hossz (mm)
:
85
Nyomaték (Nm)
:
50
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
55
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Doosan, Goodway, Hardinge, KIA, Romi, Victor, YCM
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Doosan: { LINX 300 M, LYNX 2600 Y/SY 12ST., LYNX 2600 Y/SY 16ST., MX1600 ST 12ST., MX2100 ST 12ST., PUMA 1500 M/MS/Y/SY, PUMA 2000 M/MS/Y/SY, PUMA 2100 M/MS/Y/SY, PUMA 2100 Y/SY 16ST., PUMA 230 M/MS, PUMA 240 M/MS, PUMA 2500 M/MS/Y/SY, PUMA 2600 M/MS/Y/SY, PUMA 2600 Y/SY 16ST., PUMA 280 LM, PUMA GT2100 M, PUMA GT2600 M, PUMA H250TM, PUMA QL200HM, PUMA TL2000 M, PUMA TL2500 M, PUMA TT1500 MS/SY, PUMA TT1800 MS/SY, PUMA TT2100SYY, PUMA TW2600 10ST., SMX2100 ST 12ST. } , Goodway: { GTX2000 16ST., GTX2600 16ST., GTZ2000 16ST., GTZ2600 16ST. } , Hardinge: { T51/65 12ST (BMT55) } , KIA: { HD2200M, HD2200SY, HD2200Y, HD2600M (BMT55), HD2600SY (BMT55), HD2600Y (BMT55), L160LMSA, L230LMSA, LM1600TTMS, LM1600TTSY, LM1800TTMS, LM1800TTSY, SKT160TTMS, SKT160TTSY, SKT180TTMS, SKT180TTSY } , Romi: { GL 300Y/S } , Victor: { VTURN-A16 CM/SCM/YCM/YSCM, VTURN-A20 CM/SCM/YCM/YSCM, VTURN-A200 CM/SCM/YCM/YSCM, VTURN-NP20CM, VTURN-Q200, VTURN-S20CM } , YCM: { NT2000 16ST., NTC1600/2000 M/LM/LS, NTC1600/2000 Y/LY/LSY }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Doosan (DN Solutions), Fuji, Goodway (Yama Seiki), Hardinge, Hyundai-WIA (KIA), Romi, Victor, YCM
Gépcsaládok:
Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma GT, Doosan (DN Solutions): Puma H, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma QL, Doosan (DN Solutions): Puma SMX, Doosan (DN Solutions): Puma TL, Doosan (DN Solutions): Puma TT, Doosan (DN Solutions): Puma TW, Fuji: ACUFLEX, Goodway (Yama Seiki): GTX, Goodway (Yama Seiki): GTZ, Hardinge: Conquest, Hardinge: T, Hyundai-WIA (KIA): HD, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): LM, Hyundai-WIA (KIA): SKT, Romi: GL, Victor: VTurn-A, Victor: VTurn-NP, Victor: VTurn-Q, Victor: VTurn-S, YCM: NT, YCM: NTC
Géptípusok:
Doosan (DN Solutions): Lynx-2600 Y/SY 12/16ST., Doosan (DN Solutions): Lynx-300 M, Doosan (DN Solutions): Puma GT-2100/2600 M, Doosan (DN Solutions): Puma H-250 TM, Doosan (DN Solutions): Puma MX-1600/2100 ST 12ST., Doosan (DN Solutions): Puma QL-200 HM, Doosan (DN Solutions): Puma SMX-2100 ST 12ST., Doosan (DN Solutions): Puma TL-2000/2500 M, Doosan (DN Solutions): Puma TT-1500/1800 MS/SY, Doosan (DN Solutions): Puma TT-2100 SYY, Doosan (DN Solutions): Puma TW-2600 10ST., Doosan (DN Solutions): Puma-1500/2000/2100 M/MS/Y/SY, Doosan (DN Solutions): Puma-2100/2600 Y/SY 16ST., Doosan (DN Solutions): Puma-230/240 M/MS, Doosan (DN Solutions): Puma-2500/2600 M/MS/Y/SY, Doosan (DN Solutions): Puma-280 LM, Fuji: ACUFLEX-400S 12ST. (BMT55), Goodway (Yama Seiki): GTX-2000/2600 16ST., Goodway (Yama Seiki): GTZ-2000/2600 16ST., Hardinge: Conquest H-51 12ST., Hardinge: T-51/65 12ST (BMT55), Hyundai-WIA (KIA): HD-2200 M/SY/Y, Hyundai-WIA (KIA): HD-2600 M/SY/Y (BMT55), Hyundai-WIA (KIA): L-160/230 LMSA, Hyundai-WIA (KIA): LM-1600/1800 TTMS/TTSY, Hyundai-WIA (KIA): SKT-160/180 TTMS/TTSY, Romi: GL-300 Y/S, Victor: VTurn-A-16/20/200 CM/SCM/YCM/YSCM, Victor: VTurn-NP-20 CM, Victor: VTurn-Q-200, Victor: VTurn-S-20 CM, YCM: NT-2000 16ST., YCM: NTC-1600/2000 M/LM/LS/Y/LY/LSY
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

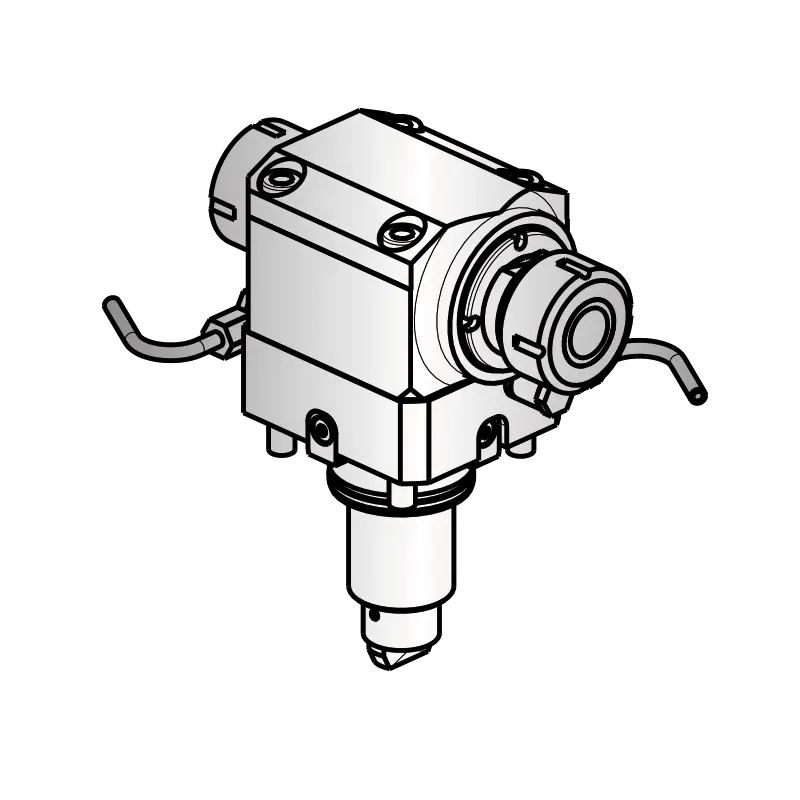

MT
DWO240-2-20
- Radiális dupla hajtott tartók BMT55 (Chiah Chyun, Doosan, Goodway Hardinge Hwacheon, Samsung, Victor, YCM) csatlakozással, H = 70 mm.
Termékek lenyitása: 2 db
Gépoldali csatlakozó típusa:
BMT55
Kihajtás:
ER25 - ER32
Kialakítás:
Radiális dupla
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező és ellentétes
Hűtés típusa:
Külső
Hűtőfolyadék nyomás (bar)
:
-
Irány:
-
Funkcionális hossz (mm)
:
70
Nyomaték (Nm)
:
50
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
55
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Chiah Chyun, Doosan, Goodway, Hardinge, Hwacheon, Samsung, Victor, YCM
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Chiah Chyun: { ML-250, WTS-52/65 Y2M 16ST. } , Doosan: { LINX 300 M, LYNX 2600 Y/SY 12ST., LYNX 2600 Y/SY 16ST., MX1600 ST 12ST., MX2100 ST 12ST., PUMA 1500 M/MS/Y/SY, PUMA 2000 M/MS/Y/SY, PUMA 2100 M/MS/Y/SY, PUMA 2100 Y/SY 16ST., PUMA 230 M/MS, PUMA 240 M/MS, PUMA 2500 M/MS/Y/SY, PUMA 2600 M/MS/Y/SY, PUMA 2600 Y/SY 16ST., PUMA 280 LM, PUMA GT2100 M, PUMA GT2600 M, PUMA H250TM, PUMA QL200HM, PUMA TL2000 M, PUMA TL2500 M, PUMA TT1500 MS/SY, PUMA TT1800 MS/SY, PUMA TT2100SYY, PUMA TW2600 10ST., SMX2100 ST 12ST. } , Goodway: { GTX2000 16ST., GTX2600 16ST., GTZ2000 16ST., GTZ2600 16ST. } , Hardinge: { T51/65 12ST (BMT55) } , Hwacheon: { C1 (BMT55), CUTEX-160, CUTEX-180 } , Samsung: { PL240 LM, PL250 VM, SL1500 M, SL1500 SY, SL1500 Y, SL2000 M, SL2000 SY, SL2000 Y } , Victor: { VTURN-A16 CM/SCM/YCM/YSCM, VTURN-A20 CM/SCM/YCM/YSCM, VTURN-A200 CM/SCM/YCM/YSCM, VTURN-NP20CM, VTURN-Q200, VTURN-S20CM } , YCM: { NT2000 16ST., NTC1600/2000 M/LM/LS, NTC1600/2000 Y/LY/LSY }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Chiah-Chyun, Doosan (DN Solutions), Goodway (Yama Seiki), Hardinge, Hwacheon, SMEC (Samsung), Victor, YCM
Gépcsaládok:
Chiah-Chyun: ML, Chiah-Chyun: WTS, Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma GT, Doosan (DN Solutions): Puma H, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma QL, Doosan (DN Solutions): Puma SMX, Doosan (DN Solutions): Puma TL, Doosan (DN Solutions): Puma TT, Doosan (DN Solutions): Puma TW, Goodway (Yama Seiki): GTX, Goodway (Yama Seiki): GTZ, Hardinge: Conquest, Hardinge: T, Hwacheon: C1, Hwacheon: Cutex, SMEC (Samsung): NS, SMEC (Samsung): PL, SMEC (Samsung): SL, Victor: VTurn-A, Victor: VTurn-NP, Victor: VTurn-Q, Victor: VTurn-S, YCM: NT, YCM: NTC
Géptípusok:
Chiah-Chyun: ML-250, Chiah-Chyun: WTS-52/65 Y2M 16ST., Doosan (DN Solutions): Lynx-2600 Y/SY 12/16ST., Doosan (DN Solutions): Lynx-300 M, Doosan (DN Solutions): Puma GT-2100/2600 M, Doosan (DN Solutions): Puma H-250 TM, Doosan (DN Solutions): Puma MX-1600/2100 ST 12ST., Doosan (DN Solutions): Puma QL-200 HM, Doosan (DN Solutions): Puma SMX-2100 ST 12ST., Doosan (DN Solutions): Puma TL-2000/2500 M, Doosan (DN Solutions): Puma TT-1500/1800 MS/SY, Doosan (DN Solutions): Puma TT-2100 SYY, Doosan (DN Solutions): Puma TW-2600 10ST., Doosan (DN Solutions): Puma-1500/2000/2100 M/MS/Y/SY, Doosan (DN Solutions): Puma-2100/2600 Y/SY 16ST., Doosan (DN Solutions): Puma-230/240 M/MS, Doosan (DN Solutions): Puma-2500/2600 M/MS/Y/SY, Doosan (DN Solutions): Puma-280 LM, Goodway (Yama Seiki): GTX-2000/2600 16ST., Goodway (Yama Seiki): GTZ-2000/2600 16ST., Hardinge: Conquest H-51 12ST., Hardinge: T-51/65 12ST (BMT55), Hwacheon: C1 (BMT55), Hwacheon: Cutex-160/180, SMEC (Samsung): NS-2600 SY, SMEC (Samsung): PL-240 LM, SMEC (Samsung): PL-250 VM, SMEC (Samsung): SL-1500/2000 M/Y/SY, Victor: VTurn-A-16/20/200 CM/SCM/YCM/YSCM, Victor: VTurn-NP-20 CM, Victor: VTurn-Q-200, Victor: VTurn-S-20 CM, YCM: NT-2000 16ST., YCM: NTC-1600/2000 M/LM/LS/Y/LY/LSY
Ajánlás:
|
Gépoldali csatlakozó típusa:
BMT55
Kihajtás:
ER25 - ER32
Kialakítás:
Radiális dupla
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező és ellentétes
Hűtés típusa:
Külső
Hűtőfolyadék nyomás (bar)
:
-
Irány:
-
Funkcionális hossz (mm)
:
70
Nyomaték (Nm)
:
50
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
55
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Chiah Chyun, Doosan, Goodway, Hardinge, Hwacheon, Samsung, Victor, YCM
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Chiah Chyun: { ML-250, WTS-52/65 Y2M 16ST. } , Doosan: { LINX 300 M, LYNX 2600 Y/SY 12ST., LYNX 2600 Y/SY 16ST., MX1600 ST 12ST., MX2100 ST 12ST., PUMA 1500 M/MS/Y/SY, PUMA 2000 M/MS/Y/SY, PUMA 2100 M/MS/Y/SY, PUMA 2100 Y/SY 16ST., PUMA 230 M/MS, PUMA 240 M/MS, PUMA 2500 M/MS/Y/SY, PUMA 2600 M/MS/Y/SY, PUMA 2600 Y/SY 16ST., PUMA 280 LM, PUMA GT2100 M, PUMA GT2600 M, PUMA H250TM, PUMA QL200HM, PUMA TL2000 M, PUMA TL2500 M, PUMA TT1500 MS/SY, PUMA TT1800 MS/SY, PUMA TT2100SYY, PUMA TW2600 10ST., SMX2100 ST 12ST. } , Goodway: { GTX2000 16ST., GTX2600 16ST., GTZ2000 16ST., GTZ2600 16ST. } , Hardinge: { T51/65 12ST (BMT55) } , Hwacheon: { C1 (BMT55), CUTEX-160, CUTEX-180 } , Samsung: { PL240 LM, PL250 VM, SL1500 M, SL1500 SY, SL1500 Y, SL2000 M, SL2000 SY, SL2000 Y } , Victor: { VTURN-A16 CM/SCM/YCM/YSCM, VTURN-A20 CM/SCM/YCM/YSCM, VTURN-A200 CM/SCM/YCM/YSCM, VTURN-NP20CM, VTURN-Q200, VTURN-S20CM } , YCM: { NT2000 16ST., NTC1600/2000 M/LM/LS, NTC1600/2000 Y/LY/LSY }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Chiah-Chyun, Doosan (DN Solutions), Goodway (Yama Seiki), Hardinge, Hwacheon, SMEC (Samsung), Victor, YCM
Gépcsaládok:
Chiah-Chyun: ML, Chiah-Chyun: WTS, Doosan (DN Solutions): Lynx, Doosan (DN Solutions): Puma, Doosan (DN Solutions): Puma GT, Doosan (DN Solutions): Puma H, Doosan (DN Solutions): Puma MX, Doosan (DN Solutions): Puma QL, Doosan (DN Solutions): Puma SMX, Doosan (DN Solutions): Puma TL, Doosan (DN Solutions): Puma TT, Doosan (DN Solutions): Puma TW, Goodway (Yama Seiki): GTX, Goodway (Yama Seiki): GTZ, Hardinge: Conquest, Hardinge: T, Hwacheon: C1, Hwacheon: Cutex, SMEC (Samsung): NS, SMEC (Samsung): PL, SMEC (Samsung): SL, Victor: VTurn-A, Victor: VTurn-NP, Victor: VTurn-Q, Victor: VTurn-S, YCM: NT, YCM: NTC
Géptípusok:
Chiah-Chyun: ML-250, Chiah-Chyun: WTS-52/65 Y2M 16ST., Doosan (DN Solutions): Lynx-2600 Y/SY 12/16ST., Doosan (DN Solutions): Lynx-300 M, Doosan (DN Solutions): Puma GT-2100/2600 M, Doosan (DN Solutions): Puma H-250 TM, Doosan (DN Solutions): Puma MX-1600/2100 ST 12ST., Doosan (DN Solutions): Puma QL-200 HM, Doosan (DN Solutions): Puma SMX-2100 ST 12ST., Doosan (DN Solutions): Puma TL-2000/2500 M, Doosan (DN Solutions): Puma TT-1500/1800 MS/SY, Doosan (DN Solutions): Puma TT-2100 SYY, Doosan (DN Solutions): Puma TW-2600 10ST., Doosan (DN Solutions): Puma-1500/2000/2100 M/MS/Y/SY, Doosan (DN Solutions): Puma-2100/2600 Y/SY 16ST., Doosan (DN Solutions): Puma-230/240 M/MS, Doosan (DN Solutions): Puma-2500/2600 M/MS/Y/SY, Doosan (DN Solutions): Puma-280 LM, Goodway (Yama Seiki): GTX-2000/2600 16ST., Goodway (Yama Seiki): GTZ-2000/2600 16ST., Hardinge: Conquest H-51 12ST., Hardinge: T-51/65 12ST (BMT55), Hwacheon: C1 (BMT55), Hwacheon: Cutex-160/180, SMEC (Samsung): NS-2600 SY, SMEC (Samsung): PL-240 LM, SMEC (Samsung): PL-250 VM, SMEC (Samsung): SL-1500/2000 M/Y/SY, Victor: VTurn-A-16/20/200 CM/SCM/YCM/YSCM, Victor: VTurn-NP-20 CM, Victor: VTurn-Q-200, Victor: VTurn-S-20 CM, YCM: NT-2000 16ST., YCM: NTC-1600/2000 M/LM/LS/Y/LY/LSY
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
MT
SAU017-3-00
- Axiális hajtott tartók VDI40 (DIN 5480 (Sauter)) csatlakozással.
Termékek lenyitása: 11 db
Gépoldali csatlakozó típusa:
VDI40 - DIN 5480 (Sauter)
Kihajtás:
ER25 - Ø22x19
Kialakítás:
Axiális
Szerszámbefogás típusa:
Feltűzhető - Weldon
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
30 - 70
Irány:
-
Funkcionális hossz (mm)
:
-
Nyomaték (Nm)
:
70
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480 (Sauter)
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Sauter: { Sauter VDI40 DIN-5480/DIN-5482 }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Sauter
Gépcsaládok:
Sauter: VDI40 DIN5480/DIN5482
Géptípusok:
Sauter: Sauter-VDI40 DIN5480/DIN5482
Ajánlás:
|
Gépoldali csatlakozó típusa:
VDI40 - DIN 5480 (Sauter)
Kihajtás:
ER25 - Ø22x19
Kialakítás:
Axiális
Szerszámbefogás típusa:
Feltűzhető - Weldon
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
30 - 70
Irány:
-
Funkcionális hossz (mm)
:
-
Nyomaték (Nm)
:
70
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
-
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480 (Sauter)
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
Sauter: { Sauter VDI40 DIN-5480/DIN-5482 }
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Sauter
Gépcsaládok:
Sauter: VDI40 DIN5480/DIN5482
Géptípusok:
Sauter: Sauter-VDI40 DIN5480/DIN5482
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
ST 8001-8008 Axiális_40
- Axiális hajtott tartók VDI40 (DIN 5480) csatlakozással, külső hűtéssel
Termékek lenyitása: 2 db
Gépoldali csatlakozó típusa:
VDI - DIN 5480
Kihajtás:
ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Külső
Hűtőfolyadék nyomás (bar)
:
-
Irány:
-
Funkcionális hossz (mm)
:
95 - 115
Nyomaték (Nm)
:
63
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
10
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Emco, Force One, Hardinge, Hurco, Hyundai-WIA (KIA), Jyoti, Kovosvit Mas, Monforts, Romi, Sauter, Victor
Gépcsaládok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL/NLX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T2 (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): GMX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin, Emco: EmcoTurn, Emco: Hyperturn, Emco: Maxxturn, Emco: Vertical VT, Force One: FCL, Hardinge: GS, Hurco: TMM, Hurco: TMX, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): SKT, Jyoti: TMX, Jyoti: TMC, Kovosvit Mas: SP, Monforts: DNC, Monforts: MHC, Monforts: MNC, Monforts: RNC, Romi: G, Sauter: VDI40 DIN5480, Victor: VTurn, Victor: VTurn-A
Géptípusok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T2, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-beta/gamma 4A, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-510/2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-450/550/750 V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-450/510 EcoLine, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-beta/gamma (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL/NLX-1500/2000/2500 Y/SY (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF-600, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-200/250/315 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-160 (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-450/550 V1/V3/V4, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-450/510, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): GMX-250/300/400/500 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint-65 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin-42/65/102, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-420/510/520 linear, Emco: EmcoTurn E65 M/MY/SM/SMY (VDI40), Emco: Hyperturn 65/95/110/645/665/690 (VDI40), Emco: Maxxturn 65 (VDI40), Emco: Vertical VT-250/260/400 (VDI40), Force One: FCL-580 TMS, Hardinge: GS-200/250 MSY, Hurco: TMX-8, Hurco: TMX-10 MY/MYS (BMT65), Hurco: TMM-10, Hyundai-WIA (KIA): L-200/250 Y/SY, Hyundai-WIA (KIA): SKT-200/250 Y/SY, Jyoti: TMX-200, Jyoti: TMC-350, Kovosvit Mas: SP-280 MC/SMC/SY/Y, Monforts: RNC-400/500 with subspindle, Monforts: DNC-500, Monforts: MHC-500, Monforts: MNC-500 (Turret 2), Romi: G-30 M, Sauter: Sauter-VDI40 DIN5480, Victor: VTurn-A-26 CV/SCV/YCV/YSCV, Victor: VTurn II-23/26 CV/BCV/YCV
Ajánlás:
|
Gépoldali csatlakozó típusa:
VDI - DIN 5480
Kihajtás:
ER32 - Ø2-20
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Külső
Hűtőfolyadék nyomás (bar)
:
-
Irány:
-
Funkcionális hossz (mm)
:
95 - 115
Nyomaték (Nm)
:
63
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
10
Gépoldali csatlakozó mérete (mm)
:
40
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Emco, Force One, Hardinge, Hurco, Hyundai-WIA (KIA), Jyoti, Kovosvit Mas, Monforts, Romi, Sauter, Victor
Gépcsaládok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL/NLX (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T2 (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): GMX, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin, Emco: EmcoTurn, Emco: Hyperturn, Emco: Maxxturn, Emco: Vertical VT, Force One: FCL, Hardinge: GS, Hurco: TMM, Hurco: TMX, Hyundai-WIA (KIA): L, Hyundai-WIA (KIA): SKT, Jyoti: TMX, Jyoti: TMC, Kovosvit Mas: SP, Monforts: DNC, Monforts: MHC, Monforts: MNC, Monforts: RNC, Romi: G, Sauter: VDI40 DIN5480, Victor: VTurn, Victor: VTurn-A
Géptípusok:
DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T2, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-beta/gamma 4A, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-510/2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-450/550/750 V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-450/510 EcoLine, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-beta/gamma (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NL/NLX-1500/2000/2500 Y/SY (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF-600, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-200/250/315 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-160 (VDI40), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-450/550 V1/V3/V4, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-450/510, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): GMX-250/300/400/500 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint-65 linear, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin-42/65/102, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-420/510/520 linear, Emco: EmcoTurn E65 M/MY/SM/SMY (VDI40), Emco: Hyperturn 65/95/110/645/665/690 (VDI40), Emco: Maxxturn 65 (VDI40), Emco: Vertical VT-250/260/400 (VDI40), Force One: FCL-580 TMS, Hardinge: GS-200/250 MSY, Hurco: TMX-8, Hurco: TMX-10 MY/MYS (BMT65), Hurco: TMM-10, Hyundai-WIA (KIA): L-200/250 Y/SY, Hyundai-WIA (KIA): SKT-200/250 Y/SY, Jyoti: TMX-200, Jyoti: TMC-350, Kovosvit Mas: SP-280 MC/SMC/SY/Y, Monforts: RNC-400/500 with subspindle, Monforts: DNC-500, Monforts: MHC-500, Monforts: MNC-500 (Turret 2), Romi: G-30 M, Sauter: Sauter-VDI40 DIN5480, Victor: VTurn-A-26 CV/SCV/YCV/YSCV, Victor: VTurn II-23/26 CV/BCV/YCV
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
ST 8009-8016 Axiális_30
- Axiális hajtott tartók VDI30 (DIN 5480) csatlakozással, belső hűtéssel
Termékek lenyitása: 2 db
Gépoldali csatlakozó típusa:
VDI - DIN 5480
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső
Hűtőfolyadék nyomás (bar)
:
25
Irány:
-
Funkcionális hossz (mm)
:
66 - 94
Nyomaték (Nm)
:
32
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
8
Gépoldali csatlakozó mérete (mm)
:
30
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, Avia, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Emco, Force One, Hurco, Hyundai-WIA (KIA), Kovosvit Mas, Mylas, Sauter, Victor
Gépcsaládok:
Accuway: UT, Avia: 30, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1 (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin, Emco: ConceptTurn, Emco: EmcoTurn, Emco: Hyperturn, Emco: Maxxturn, Emco: Vertical VT, Force One: FCL, Hurco: TMM, Hyundai-WIA (KIA): L, Kovosvit Mas: SP, Mylas: DT, Mylas: DY, Mylas: GT, Sauter: VDI30 DIN5480, Victor: VTurn, Victor: VTurn-A
Géptípusok:
Accuway: UT-100 M, Avia: 30 M, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 4A, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V6 16ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V3/V4/V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350/450 V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-alpha/beta (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint-65, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL-1500/2000/2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF-400, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-160, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350 V1/V3/V4, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-310, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin-42/65/102, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-210 V3, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310 Ecoline, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310/320/410 V3/V4/V6, Emco: ConceptTurn 450 (VDI30), Emco: EmcoTurn 345-II (VDI30), Emco: EmcoTurn E45 M/MY S45 (VDI30), Emco: EmcoTurn E65 M/MY S65 (VDI30), Emco: EmcoTurn E65 SM/SMY (VDI30), Emco: Hyperturn 65 (VDI30), Emco: Maxxturn 65 M/SM/SMY (VDI30), Emco: Vertical VT-160 (VDI30), Force One: FCL-450/550 TM/S, Force One: FCL-580 TM, Hurco: TMM-8, Hyundai-WIA (KIA): L-150 SY, Kovosvit Mas: SP-180 MC/SMC/SY/Y, Mylas: DT-42/5/65, Mylas: GT-42/52, Mylas: DY-42/52/60, Sauter: Sauter-VDI30 DIN5480, Victor: VTurn-A-16/20 CV/SCV/YCV/YSCV, Victor: VTurn II-16/20 CV/YCV
Ajánlás:
|
Gépoldali csatlakozó típusa:
VDI - DIN 5480
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső
Hűtőfolyadék nyomás (bar)
:
25
Irány:
-
Funkcionális hossz (mm)
:
66 - 94
Nyomaték (Nm)
:
32
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
8
Gépoldali csatlakozó mérete (mm)
:
30
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
DIN 5480
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Accuway, Avia, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino), Emco, Force One, Hurco, Hyundai-WIA (KIA), Kovosvit Mas, Mylas, Sauter, Victor
Gépcsaládok:
Accuway: UT, Avia: 30, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1 (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin, Emco: ConceptTurn, Emco: EmcoTurn, Emco: Hyperturn, Emco: Maxxturn, Emco: Vertical VT, Force One: FCL, Hurco: TMM, Hyundai-WIA (KIA): L, Kovosvit Mas: SP, Mylas: DT, Mylas: DY, Mylas: GT, Sauter: VDI30 DIN5480, Victor: VTurn, Victor: VTurn-A
Géptípusok:
Accuway: UT-100 M, Avia: 30 M, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 4A, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): T1, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V6 16ST., DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-350 V3/V4/V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ Due/Tre/Quattro (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350/450 V6, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-alpha/beta (VDI30), DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Sprint-65, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NZ-1500/2000, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NLX/NL-1500/2000/2500, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): NEF-400, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTV-160, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CLX-350 V1/V3/V4, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): EcoTurn-310, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): Twin-42/65/102, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-210 V3, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310 Ecoline, DMG Mori (Deckel-Maho, DMC, DMU, Gildemeister, Mori Seiki, Wasino): CTX-310/320/410 V3/V4/V6, Emco: ConceptTurn 450 (VDI30), Emco: EmcoTurn 345-II (VDI30), Emco: EmcoTurn E45 M/MY S45 (VDI30), Emco: EmcoTurn E65 M/MY S65 (VDI30), Emco: EmcoTurn E65 SM/SMY (VDI30), Emco: Hyperturn 65 (VDI30), Emco: Maxxturn 65 M/SM/SMY (VDI30), Emco: Vertical VT-160 (VDI30), Force One: FCL-450/550 TM/S, Force One: FCL-580 TM, Hurco: TMM-8, Hyundai-WIA (KIA): L-150 SY, Kovosvit Mas: SP-180 MC/SMC/SY/Y, Mylas: DT-42/5/65, Mylas: GT-42/52, Mylas: DY-42/52/60, Sauter: Sauter-VDI30 DIN5480, Victor: VTurn-A-16/20 CV/SCV/YCV/YSCV, Victor: VTurn II-16/20 CV/YCV
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gerardi
NK A40 A43 Axiális
- Axiális hajtott tartók Nakamura BMT 44 csatlakozással
Termékek lenyitása: 2 db
Gépoldali csatlakozó típusa:
BMT44 - NAKAMURA
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
70
Irány:
-
Funkcionális hossz (mm)
:
57.2
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
6
Gépoldali csatlakozó mérete (mm)
:
44
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Nakamura
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Goodway (Yama Seiki), Muratec, Nakamura-Tome
Gépcsaládok:
Goodway (Yama Seiki): GTZ, Muratec: MT, Nakamura-Tome: MX, Nakamura-Tome: MX-5, Nakamura-Tome: NTJ, Nakamura-Tome: NTY3, Nakamura-Tome: SC, Nakamura-Tome: Super NTMX, Nakamura-Tome: Super NTY3, Nakamura-Tome: WY
Géptípusok:
Goodway (Yama Seiki): GTZ-1500 Y, Muratec: MT-100/1051/1065 15ST., Nakamura-Tome: WY-100, Nakamura-Tome: WY-100-II 12ST., Nakamura-Tome: WY-100-V 12ST., Nakamura-Tome: Super NTY3, Nakamura-Tome: NTY3-100 12ST., Nakamura-Tome: Super NTMX, Nakamura-Tome: MX-5, Nakamura-Tome: NTJ-100, Nakamura-Tome: SC-100, Nakamura-Tome: SC-100 X2, Nakamura-Tome: MX-100
Ajánlás:
|
Gépoldali csatlakozó típusa:
BMT44 - NAKAMURA
Kihajtás:
ER25 - Ø1-16
Kialakítás:
Axiális
Szerszámbefogás típusa:
Patronos
Áttétel:
1:1
Forgásirány:
Behajtással megegyező
Hűtés típusa:
Belső - Külső
Hűtőfolyadék nyomás (bar)
:
70
Irány:
-
Funkcionális hossz (mm)
:
57.2
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
6000
Teljesítmény (kW)
:
6
Gépoldali csatlakozó mérete (mm)
:
44
Befogási hossz gép oldal (mm)
:
-
Befogási hossz munkadarab oldal (mm)
:
-
Kompatibilis gépgyártók:
Nakamura
Lökethossz (mm)
:
-
Megjegyzés:
-
Kompatibilis gépek:
-
Tömeg (nettó) (kg)
:
-
Gépgyártók:
Goodway (Yama Seiki), Muratec, Nakamura-Tome
Gépcsaládok:
Goodway (Yama Seiki): GTZ, Muratec: MT, Nakamura-Tome: MX, Nakamura-Tome: MX-5, Nakamura-Tome: NTJ, Nakamura-Tome: NTY3, Nakamura-Tome: SC, Nakamura-Tome: Super NTMX, Nakamura-Tome: Super NTY3, Nakamura-Tome: WY
Géptípusok:
Goodway (Yama Seiki): GTZ-1500 Y, Muratec: MT-100/1051/1065 15ST., Nakamura-Tome: WY-100, Nakamura-Tome: WY-100-II 12ST., Nakamura-Tome: WY-100-V 12ST., Nakamura-Tome: Super NTY3, Nakamura-Tome: NTY3-100 12ST., Nakamura-Tome: Super NTMX, Nakamura-Tome: MX-5, Nakamura-Tome: NTJ-100, Nakamura-Tome: SC-100, Nakamura-Tome: SC-100 X2, Nakamura-Tome: MX-100
Ajánlás:
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Hajtott tartók
Miért a szerszámozási fázisban dől el a CNC projekt sikere?
Az MT Marchetti hajtott szerszámok szerepe a kockázatmentes gyártásindításban.
Segítség hajtott tartó választásához
01
Axiális, radiális, állítható szögű és speciális hajtott tartók — mikor melyiket válaszd?
kimeneti irány · művelet · gépoldali csatlakozás · szerszámoldali befogás
◎
Axiális
Axiális hajtott tartó kell, ha a szerszám a gép tengelyével párhuzamosan dolgozik, irányváltás nélkül. Tipikus feladat a homlokoldali fúrás, marás vagy menetfúrás.
◎
Radiális
Radiális hajtott tartó kell, ha a szerszámnak a gép tengelyére merőlegesen kell dolgoznia. Tipikus feladat a keresztfurat és az oldalirányú marás.
◎
Állítható szögű
Állítható szögű tartó kell, ha a megmunkálási irány nem tisztán axiális és nem fix 90°-os radiális irány. A kimeneti szög a tartó megadott tartományán belül állítható.
◎
Speciális műveletek — lefejtőmarás, üregelés, örvénylő
menetmarás
Az eddig felsoroltak közé nem tartozó megmunkálásokhoz — ez az axiális kérdésből induló ág. Ha a feladat fogazat- vagy csigaorsó-lefejtőmarás, üregelés vagy örvénylő menetmarás, ide jutsz függetlenül az axiális/radiális/állítható kérdéstől, mert a befogási szög fix a geometriához, és a fordulatszám-tartomány (vagy lökethossz) magát a műveletet szolgálja ki.
Más jellegű tartót keresel?
Álló szerszámhoz statikus tartó kell; megmunkálóközponthoz való szögfej vagy gyorsítófej nem ebbe a kategóriába tartozik.
Figyelem
A kimeneti irányt, a gépoldali csatlakozást és a szerszámoldali befogást mindig külön ellenőrizd.
02
Mikor NEM érdemes ezt választani?
- Álló esztergaszerszámhoz statikus tartó kell, nem hajtott tartó.
- Megmunkálóközpontok szögfejei és gyorsítófejei külön kategóriába tartoznak.
03
Tooler kínálata — alkalmazás szerint
Gerardi · MT · Kemmler · gyártási helyzet × platformHárom gyártó szállítja ezt a kínálatot. A Gerarditól axiális, radiális és állítható szögű tartók érhetők el VDI, BMT, Mazak és Miyano csatlakozóval, a Kemmlertől BMT csatlakozós axiális és radiális tartók. Az MT mind a négy szintet lefedi, beleértve a speciális műveletek tartóit is — a saját tartóit szint és csatlakozó/revolverfej-kompatibilitás szerint azonosítja.
Axiális
Gerardi axiális hajtott tartók — VDI / BMT / Mazak / Miyano
VDI (Baruffaldi, DIN 1809, DIN 5480, DIN 5482), BMT, Mazak NEXUS/HYPER QUADREX/SMART QTS és Miyano hengeres szár. Standard, eltolt és dupla kimenet, külső és belső hűtés. Az ER-patronos befogás az alap, egyes kombinációkon feltűzhető, Weldon és Capto is.
MT axiális hajtott tartók
A csatlakozó-kompatibilitás a VDI és a BMT számos gépgyártó-specifikus változatát lefedi (például Okuma, Star, Nakamura és Takisawa revolverfejekhez), a Mazak saját NEXUS, HYPER QUADREX és SMART QTS revolverfej-családjaival együtt. Az ER/ERA patronos befogás az alap, de feltűzhető, Weldon, HSK, Capto és Morse-kúpos patronos (MTSK) kivitel is elérhető egyes kombinációkon.
Kemmler axiális hajtott tartók — BMT
BMT csatlakozó Doosan és Haas revolverfejekhez, ER-patronos kimenet.
Radiális
Gerardi radiális hajtott tartók — VDI / BMT / Mazak / Miyano
Ugyanazok a csatlakozócsaládok, mint az axiális szinten. Standard, eltolt és dupla kimenet, külső és belső hűtés, ER-patronos alap. Feltűzhető kimenet VDI Baruffaldi, DIN 5480 és DIN 5482 csatlakozón (külső hűtéssel) és BMT-n.
MT radiális hajtott tartók
Ugyanaz a kompatibilitás, mint az axiális szinten, az ER/ERA alap mellett Weldon, MTSK, HSK, Capto és további speciális befogástípusokkal.
Kemmler radiális hajtott tartók — BMT
BMT csatlakozó Doosan és Haas revolverfejekhez, ER-patronos kimenet.
Állítható szögű
Gerardi állítható szögű hajtott tartók — VDI / BMT / Mazak / Miyano
VDI (Baruffaldi, DIN 1809, DIN 5480, DIN 5482), BMT, Mazak és Miyano hengeres szárú csatlakozó, ER-patronos kimenet.
MT állítható szögű hajtott tartók
Ugyanaz a csatlakozó/revolverfej-kompatibilitás, mint az MT többi szintjén. ER/ERA patronos vagy feltűzhető kimenet; Weldon, MTSK, HSK és Capto ezen a szinten nincs.
Speciális műveletek — lefejtőmarás, üregelés, örvénylő menetmarás
MT speciális-művelet tartók
Négy művelettípus: fogazat és csigaorsó lefejtőmarása (feltűzhető vagy Morse-kúpos patronos befogással, kis ER patron nélkül), üregelés (kizárólag Weldon-befogású szerszámmal), és radiális menetörvénylés (feltűzhető befogással). Ugyanazok a VDI/BMT/Mazak-revolverfej-családok, mint az MT többi szintjén — az axiális hajtáslánc-felépítés egy fix szögű, az adott művelethez kötött feladatra, nem egy önálló szint.
Más jellegű tartót keresel?
Statikus szerszámtartót, szögfejet vagy orsó-gyorsítót keresel? Ezek önálló termékvonalak — lásd a Kapcsolódó kategóriákat alább.
Kérdése van a Tooler kínálata kapcsán?
Kérjen ajánlatot vagy kérjen szakértői tanácsot.
04
Hogyan működik valójában egy hajtott tartó
hajtómechanizmus · csapágyazás · ház kialakítása — általános mechanizmus, nem egy adott gyártó állításaHajtómechanizmus
- Irányváltó áttétel: radiális és állítható szögű tartóknál a hajtást a tartó belső mechanizmusa fordítja a kívánt kimeneti irányba.
- Egyenes hajtásirány: axiális tartónál a szerszám tengelye a gép tengelyével párhuzamos marad.
- Áttétel: a kimeneti fordulatszám lehet 1:1, gyorsított vagy lassított; a pontos arány modellspecifikus.
Csapágyazás
- Pontos orsómegtámasztás: a csapágyazásnak radiális és axiális terheléseket is fel kell vennie.
- Merevség és futáspontosság: ezek határozzák meg a stabilitást, a felületi minőséget és a szerszám éltartamát.
Ház és hűtés
- Merev ház: a test merevsége csökkenti a rezgést és javítja az ismételhetőséget.
- Hűtőközeg-vezetés: külső, belső vagy kombinált hűtés fordulhat elő; az elérhetőség modellspecifikus.
Tipp
A nyomaték, fordulatszám, áttétel, hűtés és tömeg cikkenként eltér. A konkrét számokat mindig az adott termék adatlapja alapján kell ellenőrizni.
05
Miért okozhat problémát a helytelen megválasztás?
FAQ · okok · megoldásokMi a különbség az axiális és a radiális hajtott tartó között?
Az axiális tartó a gép tengelyével párhuzamosan adja tovább a hajtást, a radiális tartó 90°-ban elfordítja a kimenetet. A döntést a művelet iránya és a gép csatlakozása határozza meg.
Mikor kell állítható szögű tartó fix radiális tartó helyett?
Akkor, ha a megmunkálási irány nem 0° és nem fix 90°. A beállítható szögtartomány és a befogás modellspecifikus.
A lefejtőmaró, üregelő és örvénylő menetmaró tartók külön hajtott-tartó típust jelentenek, amit az axiális/radiális/állítható mellé kell tenni?
Nem ugyanazon a döntési szinten — mechanikailag az axiális hajtáslánc-felépítésre épülnek, de egy konkrét művelethez vannak kialakítva. Ami elválasztja őket, az a fix befogási szög és a műveletet szolgáló fordulatszám-tartomány (üregelésnél a lökethossz), gyakran jóval alacsonyabb, mint standard munkánál.
Miért forognak az üregelő tartók sokkal lassabban, mint egy standard hajtott tartó?
Az üregelés egy vezérelt, lineáris löketű forgácsolási művelet, a behajtó forgást alakítja a tartó lineáris mozgássá — alapvetően más sebességigény, mint a marás vagy fúrás, ezért Weldon-befogású szerszámot használnak, nem patront.
Mit határoz meg a hajtott tartó gépoldali csatlakozása?
Azt, hogy a tartó illeszkedik-e a gép revolverfejéhez, például BMT, VDI vagy gyártóspecifikus csatlakozással. Ez külön kérdés a kimeneti befogástól.
Mi a különbség a gépoldali csatlakozás és a kimeneti szerszámbefogás között?
A gépoldali csatlakozás a revolverfejhez való illeszkedés. A kimeneti befogás a szerszám rögzítése, például ER/ERA patron, feltűzhető, Weldon, MTSK, HSK vagy Capto.
Mit jelent az áttétel egy hajtott tartón?
Az áttétel a bemeneti és kimeneti fordulatszám viszonyát jelenti. Lehet 1:1, gyorsító vagy lassító, a művelet igénye szerint.
Belső vagy külső hűtés kell egy hajtott tartóhoz?
A művelettől függ. Belső hűtésnél a hűtőközeg közelebb jut a szerszám éléhez; külső hűtés nyitottabb műveleteknél is elegendő lehet.
Esztergakést vagy furatkést kell befognom — ez hajtott tartóhoz tartozik?
Nem. Álló szerszámhoz statikus tartó kell. Hajtott tartót akkor válassz, ha a befogott szerszámot forgatni kell.
06
Hogyan válasszunk?
5 lépéses döntési folyamat1. lépés
Ellenőrizd, hogy valóban hajtott tartóra van szükség
Forgó szerszámhoz hajtott tartó kell. Álló esztergaszerszámhoz statikus tartót, megmunkálóközponthoz való segédorsós megoldáshoz szögfejet vagy gyorsítófejet válassz.
2. lépés
Határozd meg a kimeneti irányt
Párhuzamosan a gép tengelyével: axiális. 90°-os oldalirány: radiális. Ferde vagy változó szög: állítható szögű tartó.
3. lépés
Külön kezeld a speciális műveleteket
Lefejtőmaráshoz, üregeléshez vagy örvénylő menetmaráshoz speciális hajtott tartó kell, mert a művelet a befogást, áttételt vagy lökethosszt is meghatározhatja.
4. lépés
Ellenőrizd a gépoldali csatlakozást és a szerszámoldali befogást
A gépoldali BMT, VDI vagy gyártóspecifikus csatlakozást külön ellenőrizd a kimeneti ER/ERA, feltűzhető, Weldon, MTSK, HSK vagy Capto befogástól.
5. lépés
Válaszd ki a modellt, majd ellenőrizd a műszaki adatokat
Ellenőrizd az áttételt, a fordulatszámot, a nyomatékot, a hűtést és a beépítési méreteket. Ajánlatkéréshez add meg a gépet, a csatlakozást és a műveletet.
07
Kapcsolódó kategóriák
Statikus tartókSzögfejekGyorsítófejekSzerszámbefogó kiegészítők és alkatrészekPrecíziós satukSzerszámtartók megmunkálóközpontokhoz
Nem vagy biztos benne, melyik hajtott tartó illik a feladathoz?
Add meg a műveletet, a gép típusát, a revolverfej csatlakozását és a használni kívánt szerszámot. Segítünk kiválasztani a megfelelő hajtott tartót a kimeneti irány, a gépoldali csatlakozás és a szerszámoldali befogás alapján.
Nincsenek megjeleníthető tételek!
