A kerámia szerszámok működési fizikája
Blogcikkünkben azt járjuk körül, milyen fizika áll a kerámia forgácsolószerszámok mögött. A plasztifikáció jelenségétől a forgácsvastagság és a vágósebesség összefüggésein át a kopásképek diagnosztikájáig bemutatjuk, miért tesz lehetővé a kerámia akár többszörös termelékenységet, milyen gépre, befogásra és paraméterekre van szükség hozzá, és mely anyagoknál nem érdemes belevágni.
A blog tartalma
1. Bevezetés: a rideg fehér lapka mítoszának vége
A gépiparban kevés technológia körül kering annyi tévhit és műhelylegenda, mint a kerámia forgácsolószerszámok körül. Sok tapasztalt szakember emlékezetében ma is élénken él a kép, amint a klasszikus fehér kerámia lapka egy nagyobb fogásnál vagy egy apróbb rezonanciánál egyszerűen felrobban a gépben, tönkretéve a munkadarabot és a szerszámtartót is. Ez érthető módon óvatosságra inti a CNC programozókat és a műhelyvezetőket, mérnökként azonban látni kell: a technológia nem elromlott, hanem az elmúlt évtizedekben generációs szintet lépett.
A mai modern kerámiák már nem azok az instabil, kizárólag finom simításra alkalmas anyagok, amelyeknek harminc éve megismertük őket. A vegytiszta alumínium-oxid (Al2O3) eredendő ridegségét a modern anyagtudomány két irányból is áttörte, megalkotva a mai nagy teljesítményű kompozitokat. Az egyik irány a whisker-erősítés, ahol a kerámia mátrixba ágyazott szilícium-karbid (SiC) tűk biztosítanak vasbetonszerű belső vázat. A másik a forradalmi fázis-szívósítás (phase toughening), amely olyan belső szemcseszerkezetet hoz létre, amely képes aktívan gátolni a repedések terjedését.
A kerámia alkalmazása ma már nem szerencsejáték, hanem precíz fizikai egyenlet. Ez a cikk nem csupán termékbemutató, hanem egy technológiai szemléletváltás alapköve, ahol megtanuljuk uralni a hőt és a sebességet a termelékenység szolgálatában.
2. A kerámia és a hő szimbiózisa: miért barátunk a 800 °C feletti tartomány?
A keményfém szerszámoknál a hő az egyik legnagyobb ellenség. Amint a vágóél hőmérséklete eléri az 500–600 °C-ot, a keményfém kötőanyaga (általában kobalt) lágyulni kezd, a szerszám pedig elveszíti éltartamát és geometriai integritását. Ezzel szemben a kerámia szerszámok világa 800 °C felett kezdődik el igazán.
A kerámia alapvető fizikai tulajdonsága a rendkívüli termikus stabilitás és a magas melegkeménység (vörösizzási keménység). Míg a keményfém éle már régen tönkremenne, a kerámia keménysége és nyomószilárdsága 800 °C, sőt 1000 °C felett is megmarad. Ez a hőtűrés teszi lehetővé, hogy olyan vágósebességekkel dolgozzunk, amelyek a hagyományos szerszámokkal fizikai képtelenségnek tűnnek. Példaként vegyünk egy Inconel 718-as HRSA alapanyagot: míg keményfémmel általában 40–50 m/perc sebességgel dolgozunk, addig egy modern whisker-kerámiával a 300 m/perc is teljesen reális cél.
Ebben a tartományban kezd igazán dolgozni a kerámia, miközben a keményfém már rég feladta.
Reális vágósebesség Inconel 718-on whisker-kerámiával, a keményfém 40–50 m/perc helyett.
Ekkora anyageltávolítási sebesség (MRR) is elérhető a keményfémhez képest.
A kerámia akár tízszer gyorsabb anyageltávolítási sebességet (MRR) tesz lehetővé a keményfémhez képest, különösen a nehezen forgácsolható hőálló szuperötvözeteknél és edzett acéloknál.
Sok esetben – például edzett acélok vagy öntöttvas marásakor – a hűtőfolyadék elhagyása nemcsak gazdasági lehetőség, hanem technológiai követelmény a termikus sokk elkerülése érdekében.
A ciklusidők 70–80%-os csökkenése miatt gépkapacitás szabadul fel, így kevesebb beruházással több munkadarab gyártható le.
3. A plasztifikáció fizikája: hogyan válik az anyag vajpuhává?
Ez a fejezet a kerámia forgácsolás lelke. Meg kell értenünk, hogy a kerámiával végzett nagysebességű forgácsolás során nem a klasszikus „vágás” történik, hanem egy komplex fizikai folyamat: a plasztifikáció.
Amikor a kerámia lapka elképesztő sebességgel találkozik a munkadarabbal, a fellépő rendkívüli súrlódás és a nagysebességű nyírási munka következtében a hőmérséklet pillanatok alatt megemelkedik a nyírási zónában. Ezen a kritikus ponton a munkadarab anyaga eléri a folyási határát: az anyag közvetlenül a vágóél előtt kilágyul, vajpuhává válik. A szerszámnak tehát nem a rideg, kemény fémet kell legyőznie, hanem egy plasztifikálódott anyagréteget.
A hőeloszlás dinamikája: a folyamat stabilitásához elengedhetetlen, hogy a keletkező hő körülbelül 80%-át a forgács szállítsa el. A maradék 20% oszlik meg a szerszám és a munkadarab között. Ha ez az arány felborul – például rossz paraméterezés miatt –, a hő a szerszámba vagy a munkadarabba vándorol. Ez utóbbi felületi edződést, vetemedést vagy a szerszám idő előtti kémiai kopását okozza.

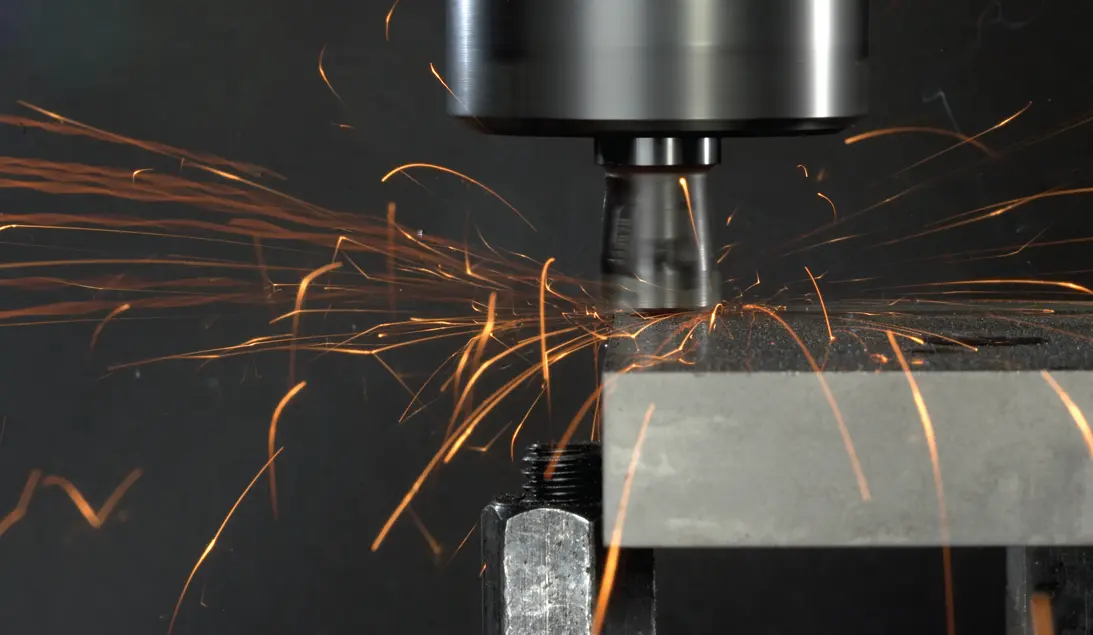

Sok operátor megijed a gépből kirepülő szikraesőtől. Ezek azonban nem szikrák a szó klasszikus értelmében, és nem a szerszám égése látható: valójában izzó, vörösen világító forgácsok. Ha látjuk ezt a jelenséget, az általában azt jelenti, hogy a folyamat az optimális hőmérsékleti tartományban van, és a plasztifikáció sikeresen zajlik.
A vörösen izzó forgácsok generálása – ez a visszajelzés arról, hogy a folyamat a plasztifikációs tartományban dolgozik.
4. A forgácsvastagság mint a hőháztartás szabályozója
A kerámia forgácsolásánál a leggyakoribb hiba a paraméterek mechanikus átvétele a keményfém-technológiából. Itt nem lehet egyszerűen feltekerni a potmétert: a kulcs a forgácsvastagság és a vágósebesség közötti kényes egyensúly.
Ha az előtolás túl kicsi, nincs elég anyagkeresztmetszet, ami elnyelje és elszállítsa a hőt. Ekkor a hő a szerszám éle és a munkadarab felülete között reked. Ez drasztikusan gyorsítja a kémiai diffúziót (kráteresedést), és károsítja a munkadarab felszínét.
Ebben az esetben a forgács hőelnyelőként viselkedik: túl sok hőt von el a nyírási zónából, mielőtt az anyag kilágyulhatna. Ez lehűti az anyagot, megállítja a plasztifikációt, a szerszámot pedig hirtelen hatalmas mechanikai terhelés éri, ami éltöréshez vagy a lapka kettéhasadásához vezet.
A forgácsvastagság esztergálásnál az előtolás és a belépési szög függvénye, míg marásnál az axiális és a radiális fogásvétel is módosítja az átlagos értéket.
Miután megtaláltuk az adott anyaghoz és lapkához tartozó optimális vágósebességet és forgácsvastagságot, ezeket az értékeket arányosan kell kezelni. Ha a gép vagy a készülék merevsége miatt csökkentenünk kell az előtolást, gyakran a vágósebességet is korrigálni kell lefelé, hogy fenntarthassuk a stabil hőegyensúlyt, és elkerüljük a szerszám túlhevülését.
5. Modern anyagtudomány: whisker-erősítés és fázis-szívósítás
A kerámiák ridegségét két fő metallurgiai innováció szelídítette meg, amelyek alapvetően meghatározzák az alkalmazási területeket.
Ez a technológia szilícium-karbid (SiC) kristályokat (whiskereket) ágyaz az alumínium-oxid mátrixba.
- A fizikai hatásmechanizmus: képzeljük el úgy, mint a vasbetont. Amikor egy repedés elindul a rideg kerámiában, beleütközik ezekbe a rendkívül erős szálakba. A repedés továbbterjedéséhez vagy el kell térnie – ami energiát emészt fel –, vagy ki kell húznia a szálat a mátrixból. Ha a repedésnek nincs elég energiája a szál elszakításához, a whisker rugalmasan deformálódik, és a feszültség megszűnésekor összehúzza a repedés két oldalát.
- Alkalmazás: kiváló hősokk-ellenállás és szívósság jellemzi. Ez az elsődleges választás HRSA anyagok (Inconel, Waspaloy) nagyolására és esztergálására, ahol a hűtőfolyadék használata megengedett.
Az ilyen típusú anyagok nem külső szálakkal, hanem a szemcseszerkezet és a fáziseloszlás manipulálásával érnek el szívósságot.
- Hogyan működik? A gyártás során összefonódó szemcseszerkezetet hoznak létre. Ez a mátrix sokkal ellenállóbb a deformációval szemben, mint a hagyományos kerámiáké.
- Előnye: ez a technológia teszi lehetővé, hogy a kerámia szerszámmal olyan előtolásokat használjunk, amelyek korábban csak a keményfémre voltak jellemzőek. Képes elviselni a jelentősebb megszakított forgácsolást is, ami korábban a kerámiák halálos ítélete volt. Különösen hatékony revés és öntési kérges felületek áttörésekor.
6. Rendszermerevség: a CNC gép és a szerszámtartó szerepe
A kerámia szerszám nem plug & play kategória. Mivel az anyag rugalmassági modulusa magas, a szakítószilárdsága viszont még mindig alacsonyabb a keményfémnél, minden apró vibráció végzetes lehet. A siker 50%-a a gépi környezeten múlik: a vibráció nemcsak kicsipkéződést okoz, hanem mikrorepedések kialakulásához vezet a szemcseszerkezetben, ami hirtelen szerszámtörést eredményez.
- Maximális merevség: a szerszám kinyúlását a technológiailag lehetséges minimumra kell csökkenteni. Minden milliméternyi felesleges kinyúlás exponenciálisan növeli a rezgések esélyét.
- Szerszámbefogás: marásnál szigorúan kerülendők a hagyományos patronos szerszámbefogók, mert nem biztosítanak elegendő radiális merevséget és rezgéscsillapítást. Helyettük hidraulikus vagy zsugorkötéses befogókat kell használni a maximális koncentrikusság érdekében.
- Munkadarab-felfogás: a munkadarab rögzítésének is sziklaszilárdnak kell lennie. Ha a darab beremeg, a kerámia él azonnal kipattogzódik. Régebbi, 10 évnél idősebb gépeken is alkalmazható a technológia, de ilyenkor a körfutás ellenőrzése és a dinamikus stabilitás tesztelése kötelező.
7. Tiltólistás anyagok: amikor a kerámia elvérzik
Van néhány anyagcsoport, ahol a fizika és a kémia ellenünk dolgozik.
| Anyagcsoport | Miért nem ajánlott a kerámia? | Megjegyzés |
|---|---|---|
| Titán és ötvözetei | Magas hőmérsékleten a titán heves kémiai reakcióba lép a kerámiával. | Élkicsipkéződés és azonnali kémiai kopás. |
| Szénszálas kompozitok | A forgácsolási fizika itt abrazív kopáson, nem plasztifikáción alapul. | A kerámia nem gazdaságos, a PCD (gyémánt) jobb választás. |
| Nagy karbidtartalmú ötvözetek | A fém mátrixban lévő karbidok keménysége meghaladja a kerámiáét. | Ide már CBN (köbös bór-nitrid) szükséges. |
| Alumínium | Túl alacsony az olvadáspontja a plasztifikációhoz. | Az alumínium rátapad a szerszámra, az él beragad. |
| Inconel 625 | Kivétel! | Itt a kerámia kiválóan teljesít a hegesztési zárványok ellenére is. |
8. Élkiképzés: a láthatatlan védelem
Ha mikroszkóp alatt megnézünk egy professzionális kerámia lapkát, azt látjuk, hogy az éle soha nem borotvaéles. Ez szándékos tervezői döntés: egy éles kerámia él a legkisebb kezdeti terhelésre is mikro-élkipattogzódással reagálna.

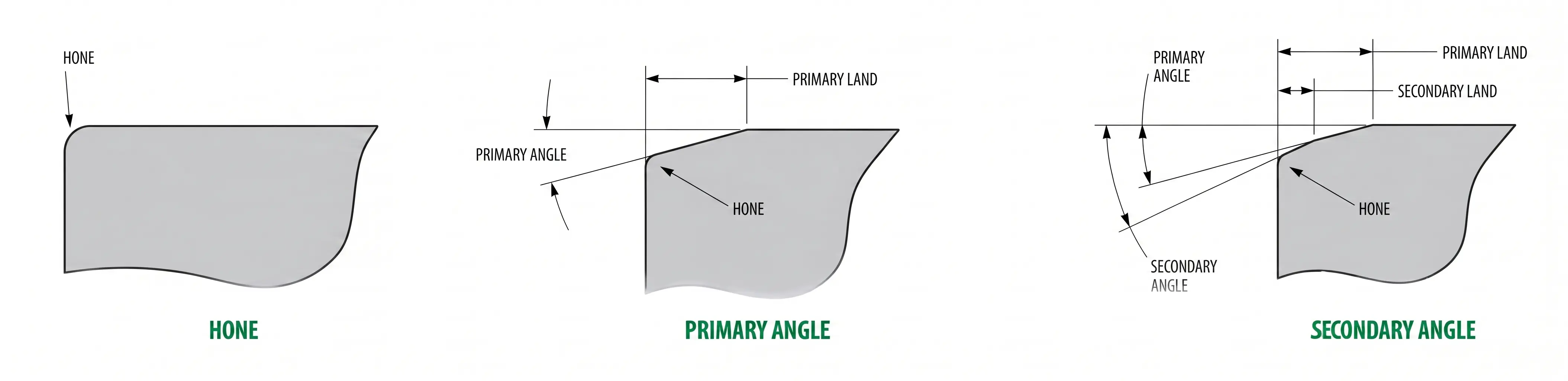

A gyártók különböző éllekerekítéseket (hone) és leélezéseket (land / chamfer) alkalmaznak. Ezek célja az erőátirányítás: a forgácsolási erőket ne az él vékony, sérülékeny pereme, hanem a lapka tömege, a stabil magja vegye fel.
- Leélezés (chamfer): határozott szögben végzett leélezés, amely megvédi az élt a nagy mechanikai lökésektől.
- Dupla leélezés: az előzőnél finomabb leélezés és lekerekítés kombinációja, amely jobb felületi minőséget ad, miközben fenntartja a stabilitást.
- Lekerekítés (hone): segít az egyenletes hőeloszlásban. A megfelelő geometria kiválasztása kritikus: a túl nagy leélezés növeli a vágóerőt és a vibrációt, a túl kicsi pedig az él azonnali töréséhez vezet.
9. Hűtőfolyadék-stratégia: tűz és víz kapcsolata
A kerámia és a hűtőfolyadék viszonya a modern forgácsolás egyik legvitatottabb kérdése. A legfőbb ellenségünk a termikus ciklus, amely mikroszkopikus hőtágulási feszültségeket gerjeszt.
Folyamatos esztergálásnál (HRSA anyagok, rozsdamentes acél), ahol whisker-erősítésű kerámiát használunk. Itt a hűtőfolyadék segít a szerszámtartó és a gép védelmében, valamint a forgács elmosásában.
Fontos – ha hűtünk, azt nagy mennyiségben, áradásszerűen tegyük, ne nagy nyomáson: a cél a konstans hőmérséklet.

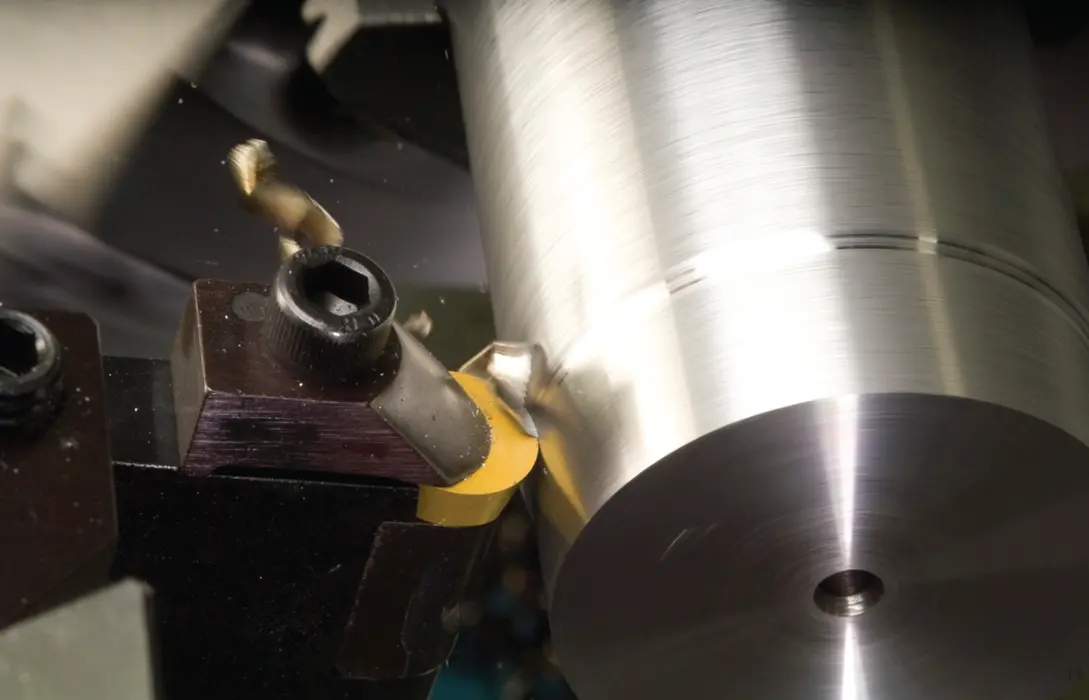

10. Geometria: miért uralkodik a kerek lapka?

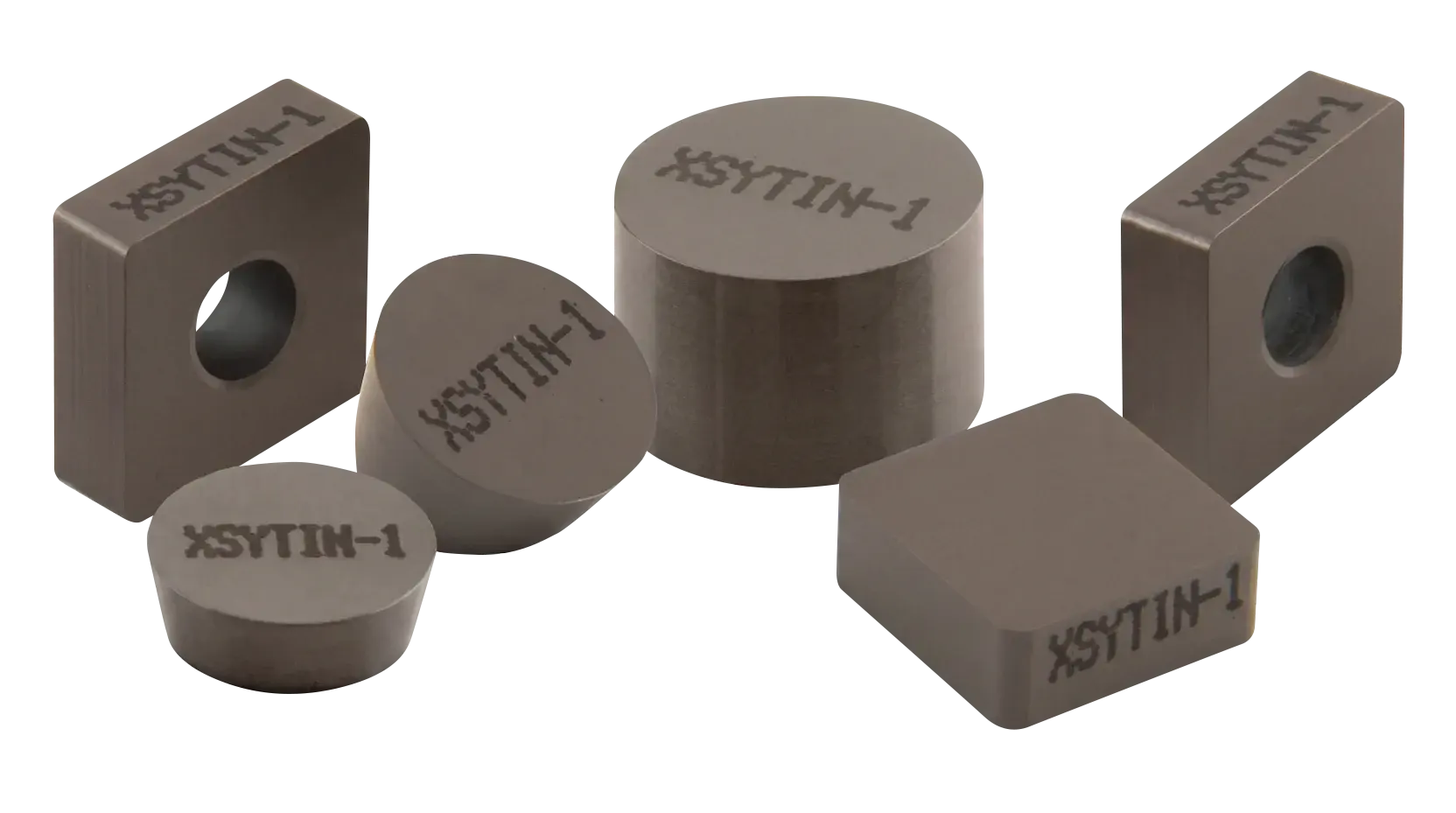

Bár léteznek rombusz (CNGN) és négyzet alakú kerámia lapkák is, a kerek lapka (RNGN) a technológia vitathatatlan királya. Ennek mély metallurgiai és geometriai okai vannak:
- Strukturális szilárdság: a kerek forma a legerősebb geometria; nincsenek rajta hegyes csúcsok, amelyeknél feszültségkoncentráció alakulhatna ki.
- Belépési szög hatása: a kerek lapka automatikusan változtatja a belépési szöget a fogásmélység (ap) függvényében. Ez elvékonyítja a forgácsot a kilépési pontnál, ami drasztikusan csökkenti a barázdás kopást (notching).
- Hőeloszlás: a kopás egyenletesebben oszlik el az ív mentén, így a szerszám kiszámíthatóbb marad.
- Újrafelhasználhatóság: a kerámia lapkák gyakran újraköszörülhetők vagy átfordíthatók, mivel a belső szerkezetük nem változik meg a kopás során.

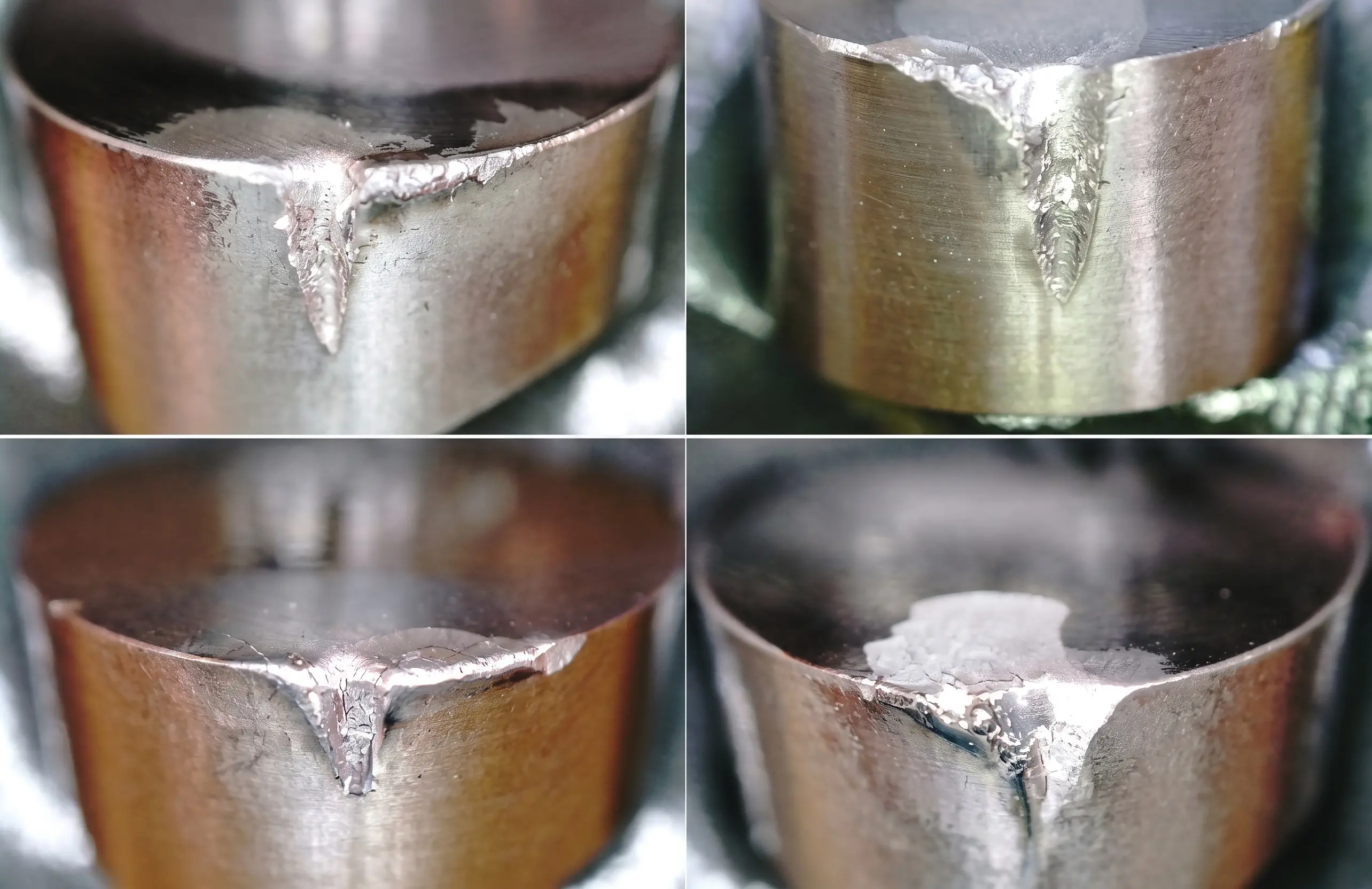

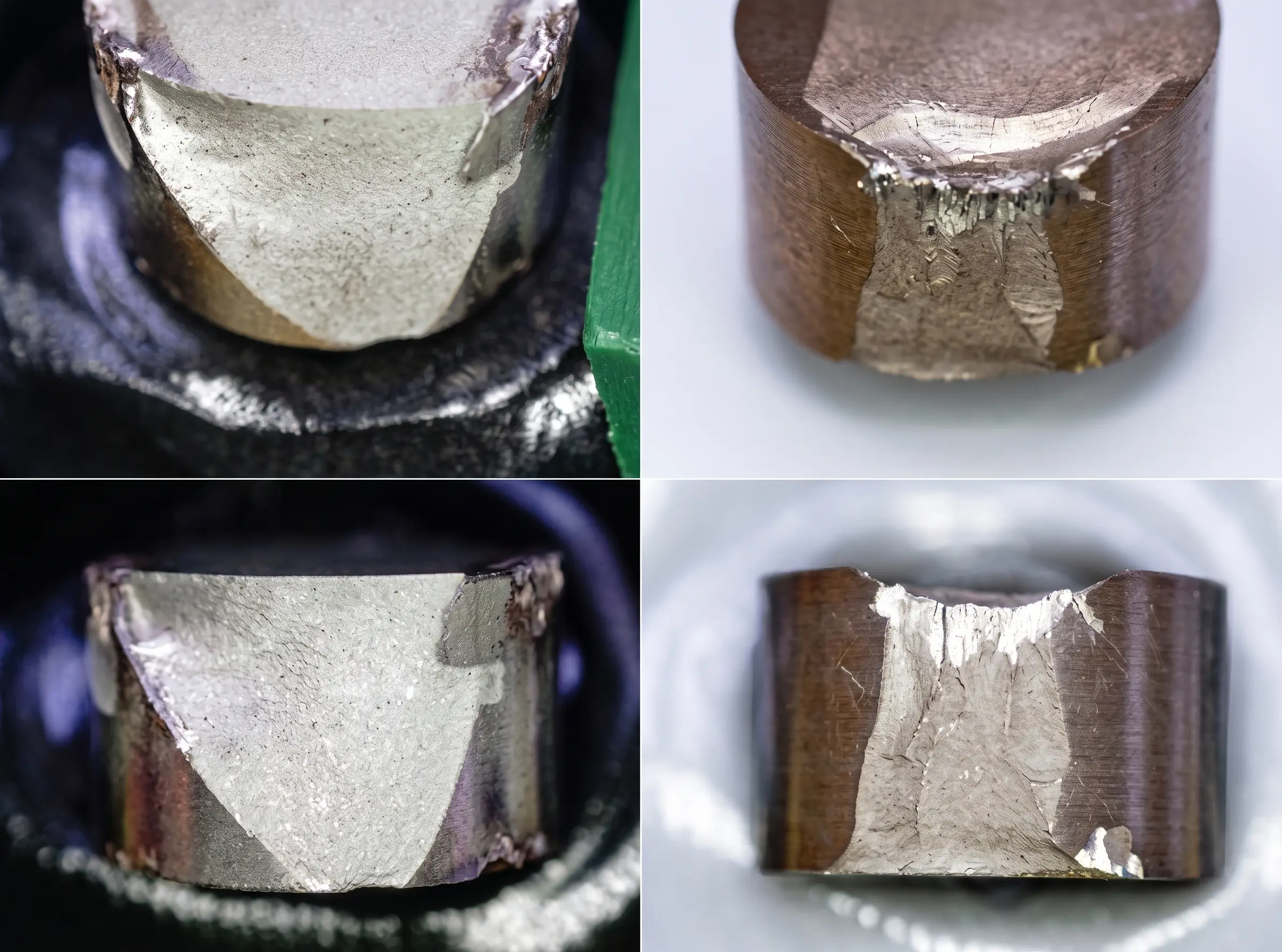

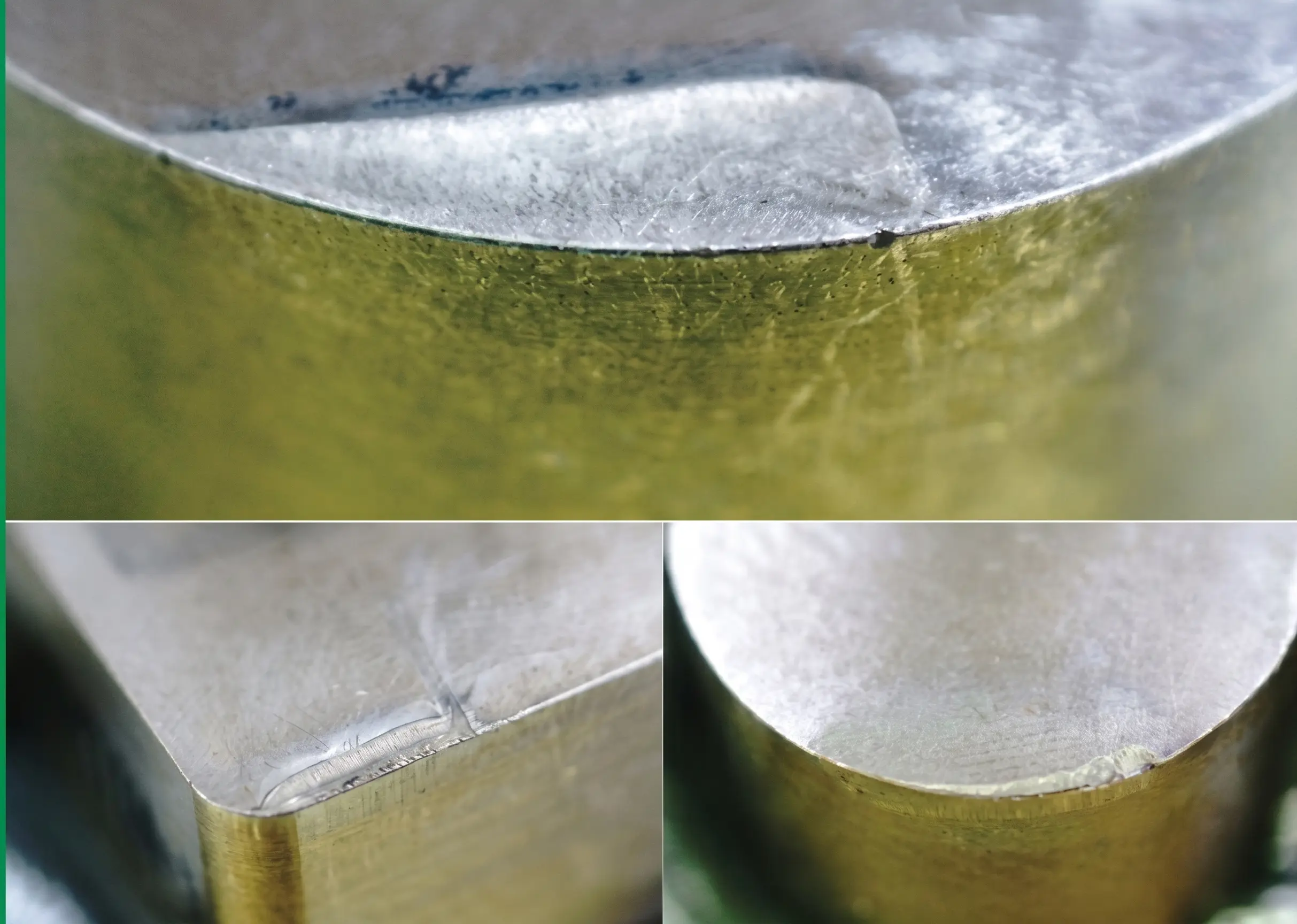

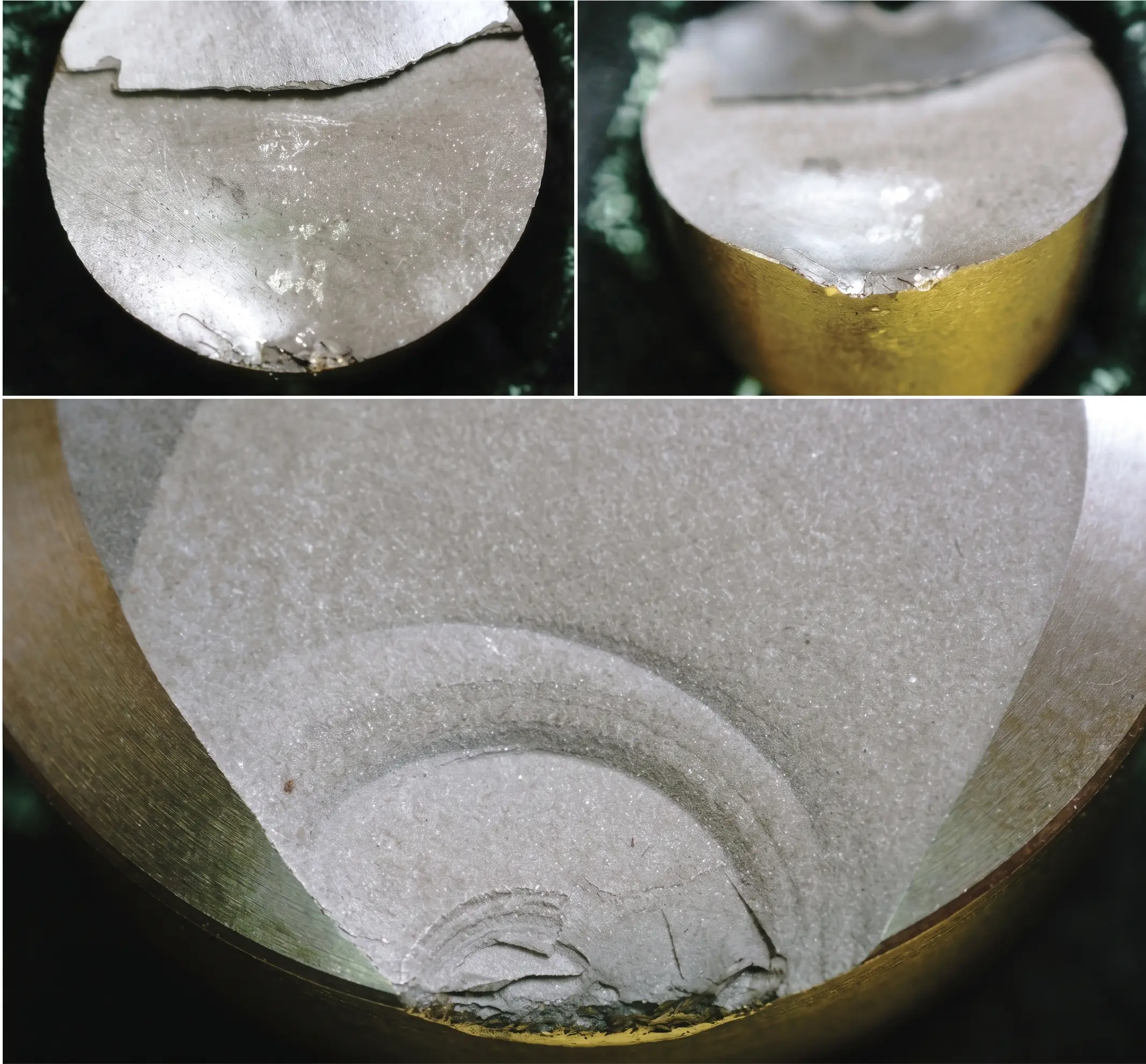

11. A kopáskép diagnosztikája
Egy tapasztalt alkalmazástechnikus számára a használt lapka nyitott könyv: a kopáskép pontosan megmutatja, hol hibáztunk a programozás során.

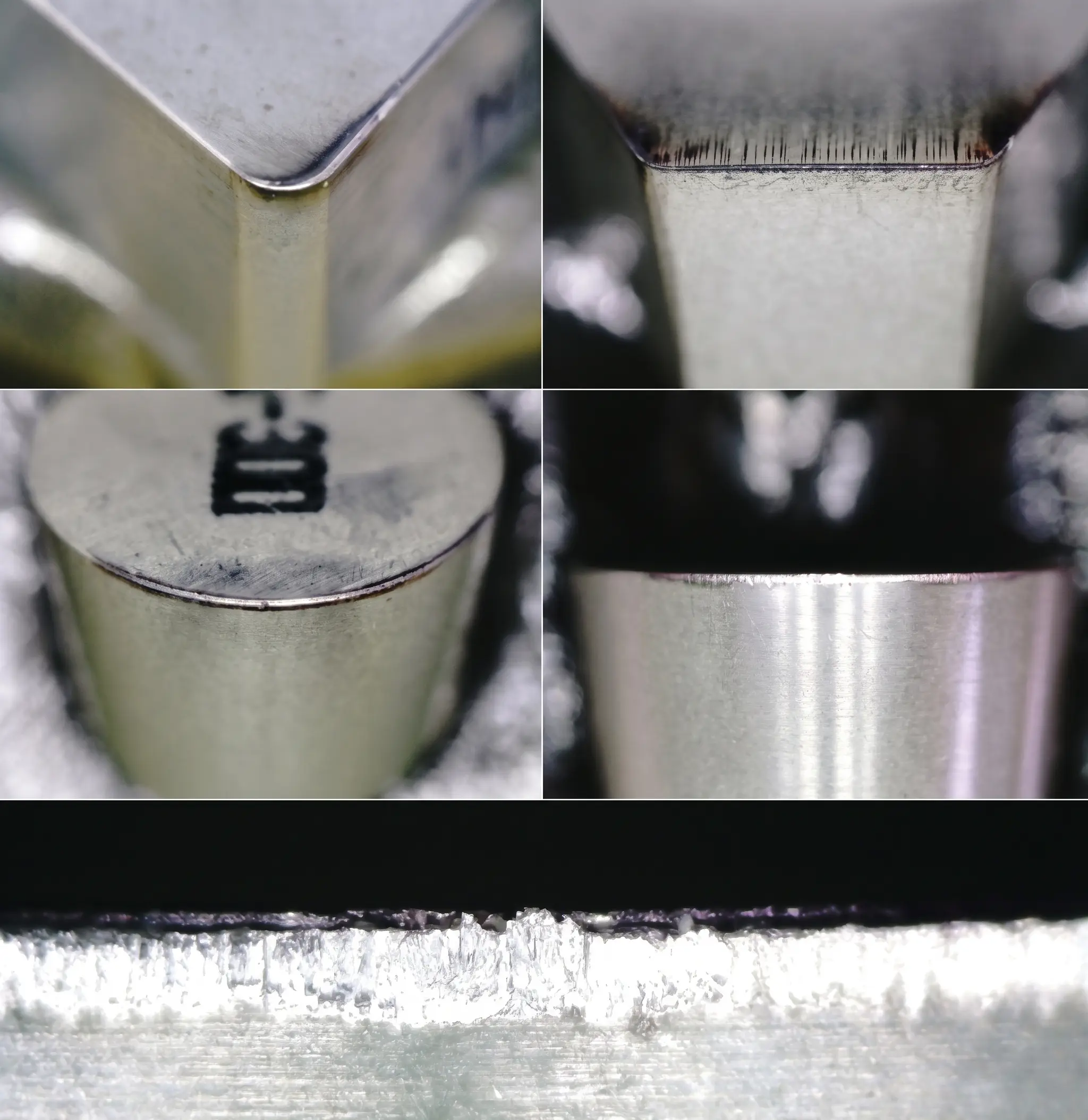

Egyenletes kopás az élen. Ez a „szent grál”: ez jelenti a stabil folyamatot.
A plasztifikáció természetes velejárója.
12. Összegzés: a siker kulcsa az összehangolás
A kerámia szerszámok használata nem egyszerűen szerszámcserét jelent, hanem technológiai ugrást a hagyományos forgácsolástól a nagysebességű anyag-plasztifikáció felé. A kerámia nem csak egy keményebb lapka: ez egy hőtűrő motor, amelynek üzemanyaga a sebesség.
Ne féljünk az izzó forgácstól – tartsuk a folyamatot a plasztifikációs tartományban.
Minimális kinyúlás, rezgésmentes befogás, sziklaszilárd munkadarab-felfogás.
A vágósebesség és az előtolás precíz összehangolása az optimális forgácsvastagság érdekében.
A feladathoz illő élkiképzés, éllekerekítés és lapkaforma megválasztása.
A kerámia technológia alkalmazása ma már nem misztérium, hanem tudatos mérnöki választás. Aki megtanulja uralni ezeket a fizikai törvényszerűségeket, olyan termelékenységi előnyre tesz szert, amellyel a versenytársak egyszerűen nem tudnak lépést tartani.
A forró forgács ereje a te műhelyedben is ott rejtőzik – ideje munkára fogni!
