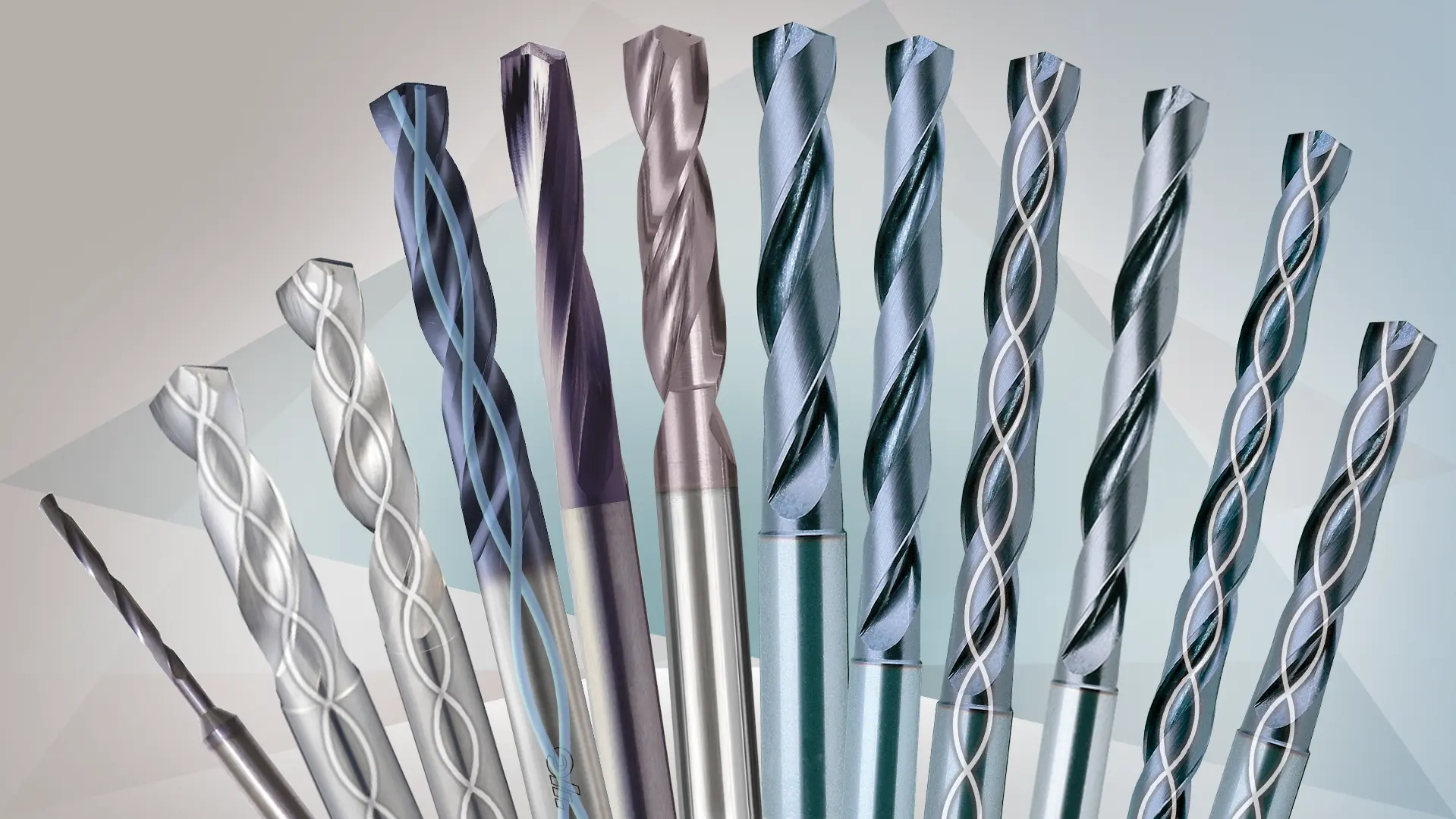

Keményfém fúrók – YG-1 és ZCC-CT portfólió

Gyorsabb, pontosabb, de kevésbé megbocsátó a keményfém fúró. Ha a körülmények rendben vannak, drasztikusan csökkenti a ciklusidőt és javítja a furatminőséget. Ott teljesít igazán, ahol a gép és a technológia is felnő hozzá.

A keményfém fúró — más nevén VHM fúró vagy tömör keményfém fúró — szinterelt karbid alapanyagból készített forgácsolószerszám, amelyet CNC megmunkálóközpontokban használnak pontos, ismételhető furatok készítésére. A nagy merevség és kopásállóság magasabb vágósebességet és stabilabb furatminőséget tesz lehetővé a HSS szerszámokhoz képest.

A blog tartalma

►1. Milyen gyártási helyzetben érdemes keményfém fúrót választani? ►2. Mikor érdemes keményfém fúrót választani alternatívák helyett? ►3. Alkalmazás szerinti kiválasztás ►4. Megmunkálandó anyag alapú választás ►5. Technológiai szempontok ►6. Stabil alkalmazás feltételei ►7. Miért okozhat problémát a helytelen megválasztás? ►8. Hogyan válasszunk megfelelő keményfém fúrót? ►Keményfém fúrót keresel?

1. Milyen gyártási helyzetben érdemes keményfém fúrót választani?

Döntési logika · mikor igen, mikor nem

✓ Mikor érdemes?

Nagy sorozat → ciklusidő: 3–5× nagyobb vágósebesség, rövidebb ciklusidő, alacsonyabb darabköltség.
Nehézen megmunkálható anyagok → pontosság: Inox, hőálló szuperötvözetek és edzett anyagoknál stabilabb megmunkálás.
Automatizált gyártás → biztonság: Kiszámítható kopás, élettartam alapú csere, folyamatbiztonság operátori ellenőrzés nélkül.

✗ Mikor NEM érdemes?

Kis széria, puha acél → HSS vagy porkohászati HSS gazdaságosabb.
d ≥ 14 mm → váltólapkás fúró alacsonyabb szerszámköltséggel.
Mélység > 20xD → BTA / ejektoros mélyfúró rendszer, ágyúfúrók.

A hibák fő oka: ütés, instabil befogás, rossz hűtés — nem a szerszám minősége. A tömör keményfém fúró rideg anyag: rugalmas deformáció helyett törik, ha a körülmények nem megfelelőek.

2. Mikor érdemes keményfém fúrót választani alternatívák helyett?

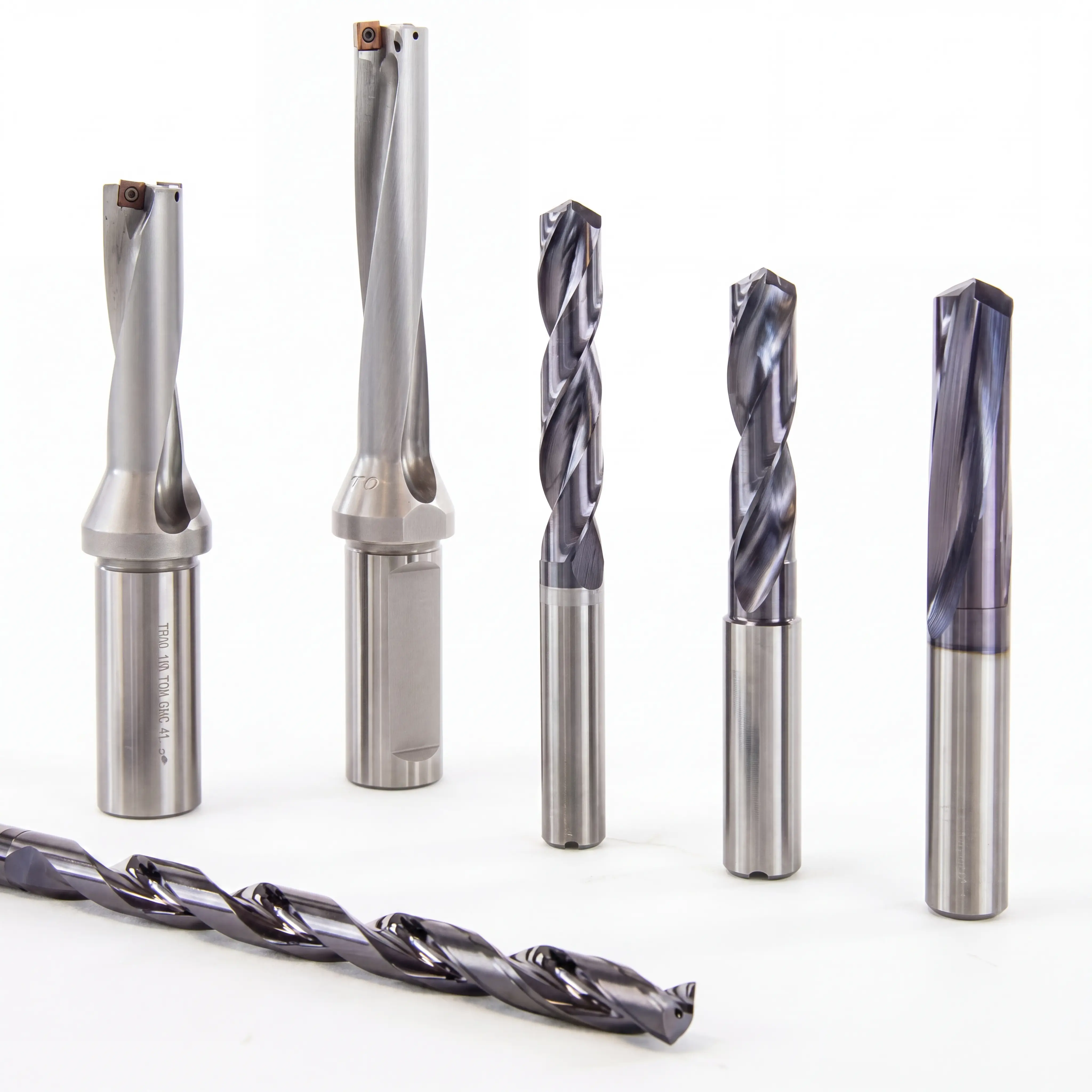

Keményfém vs. HSS-Co · váltólapkás · váltófejes

Keményfém vs. HSS-Co fúrók: Az HSS-Co fúrók — különösen a porkohászati HSS fúrók — szívóssága magasabb, törési kockázatuk kisebb instabil gépeken. Ahol a sorozatszám alacsony, az anyag puha (≤ 250 HB) és nincs belső hűtés, az HSS-Co gazdaságosabb. A keményfém akkor éri meg, ha a vágósebesség növelésével elérhető ciklusidő-nyereség indokolja az árkülönbséget, vagy ha az anyag tulajdonságai (keménysége, hővezetési korlátok) megkövetelik a nagyobb merevséget.
Keményfém vs. váltólapkás és váltófejes fúrók: A váltólapkás megoldás d ≥ 12–14 mm felett versenyképes — kisebb átmérőknél és szorosabb tűrésnél (IT7) a tömör keményfém spirálfúró előnyösebb. Váltófejes fúrókkal szemben 3–5xD felett vagy nagy pontosságnál a VHM fúró stabilabb és pontosabb eredményt ad.

3. Alkalmazás szerinti kiválasztás

Az alábbiakban minden keményfém fúrókategóriánál párhuzamosan mutatjuk be a YG-1 és a ZCC-CT ajánlatát.

Univerzális keményfém fúró — általános CNC megmunkáláshoz

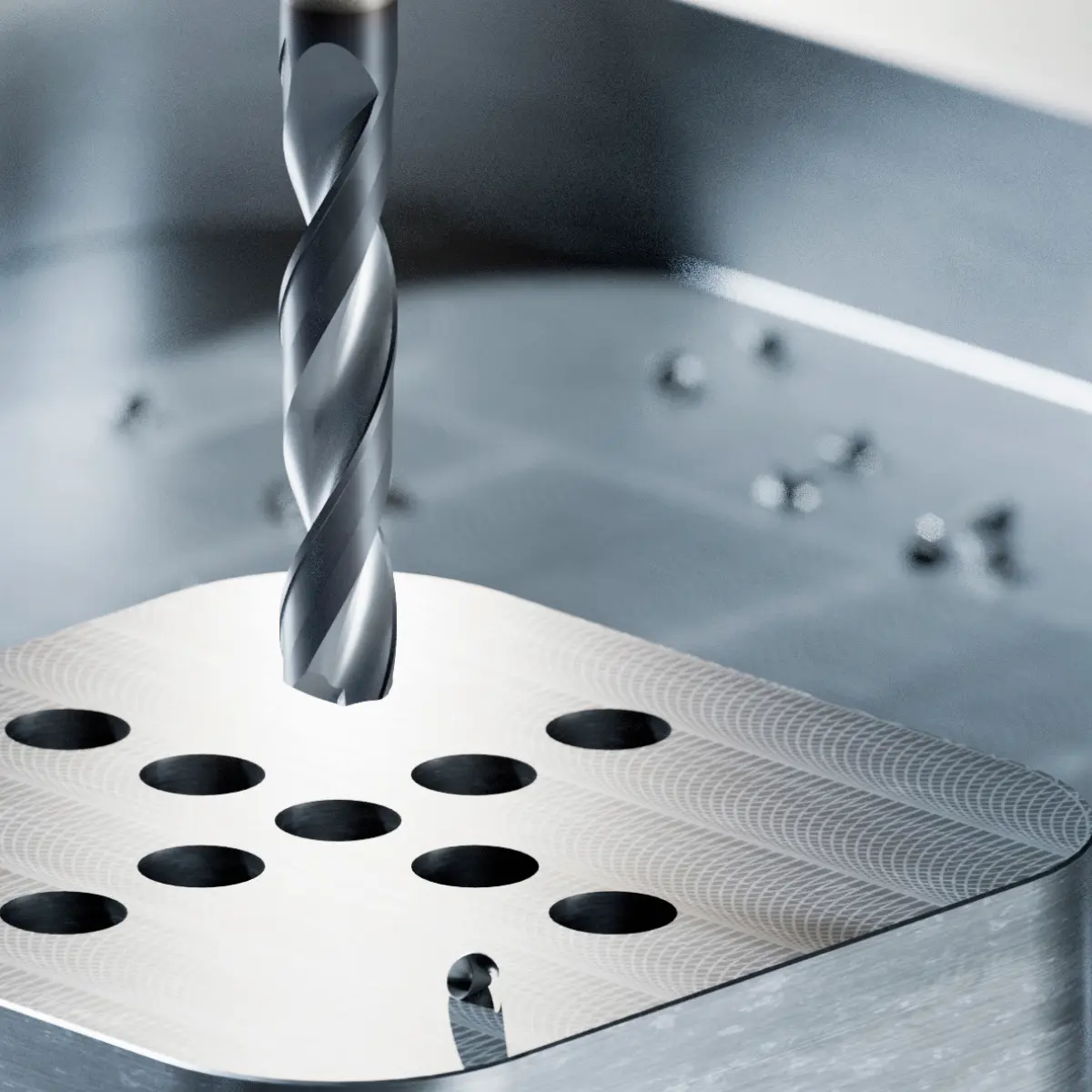

YG-1 Dream Drills General és Dream Drills X

Belépő-universális platform acélhoz, öntöttvashoz és alumíniumhoz. 3xD, 5xD és 8xD kivitelekben, belső hűtéssel és belső hűtés nélkül. Kis és közepes szériás gyártáshoz, ahol a sokoldalúság fontosabb a maximális sebességnél.

Megnézem →

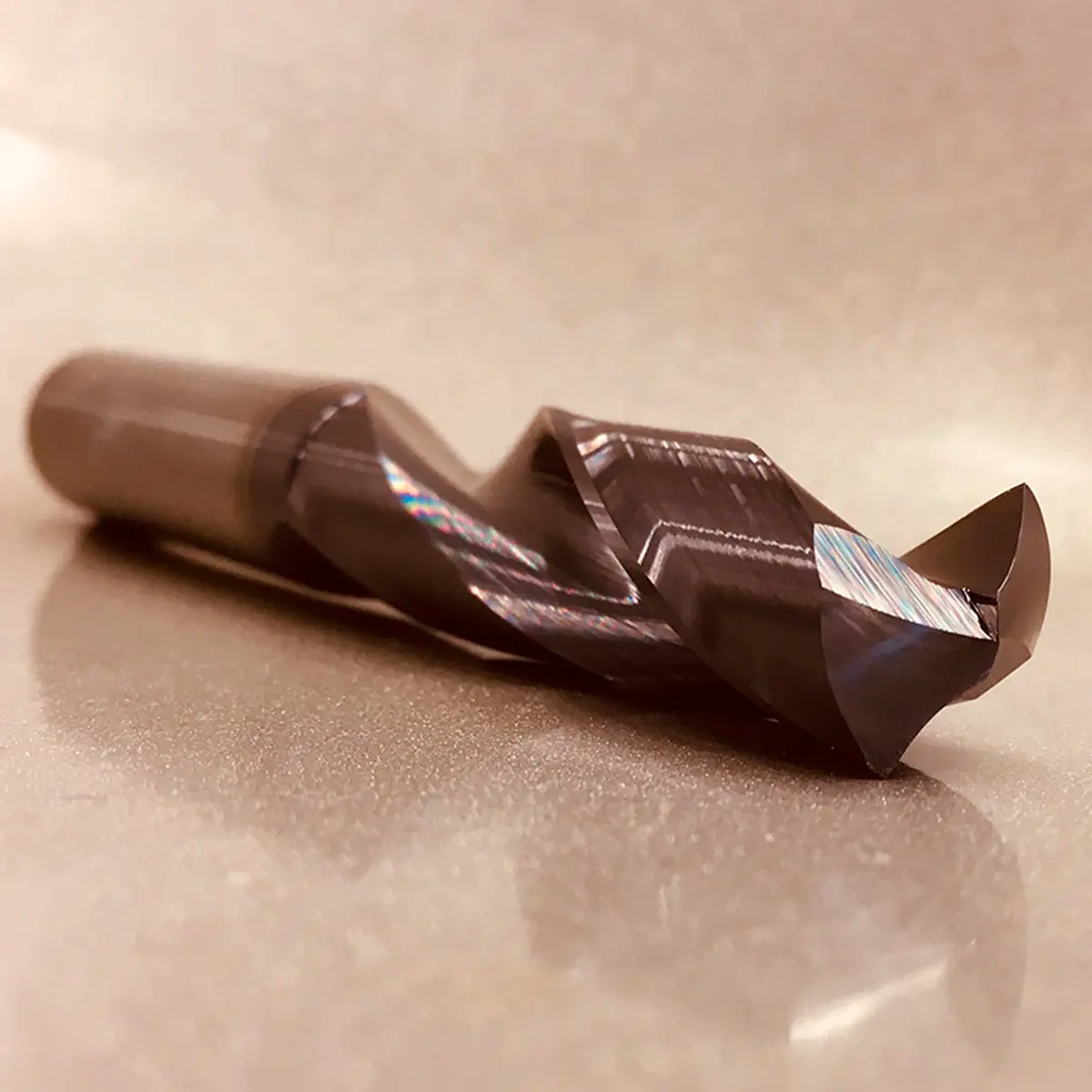

ZCC-CT SU series

Széles alkalmazási tartomány acél, öntöttvas és alumínium megmunkálásához. Versenyképes áron, stabil geometriával — költséghatékony általános megmunkáláshoz és kis szériás gyártáshoz.

Megnézem →

Nagy teljesítményű keményfém fúró — nagy sorozat, hosszú éltartam

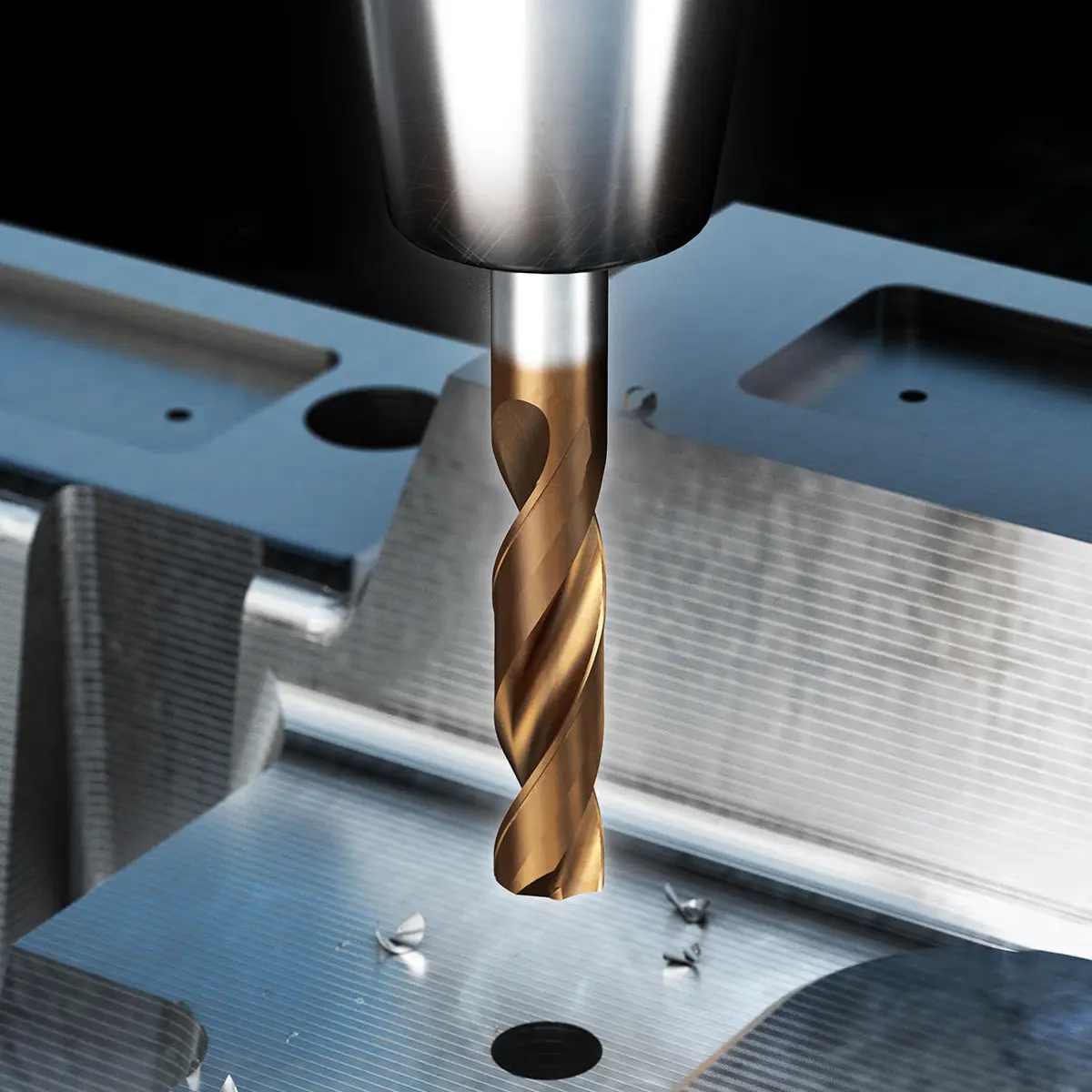

YG-1 Dream Drills Pro

Emelt Vc és fn értékeken futtatható, nagy sorozatú CNC megmunkáláshoz. Optimalizált geometria és kopásálló bevonat ötvözött acélban és keményebb anyagokban is stabil éltartamot biztosít.

Megnézem →

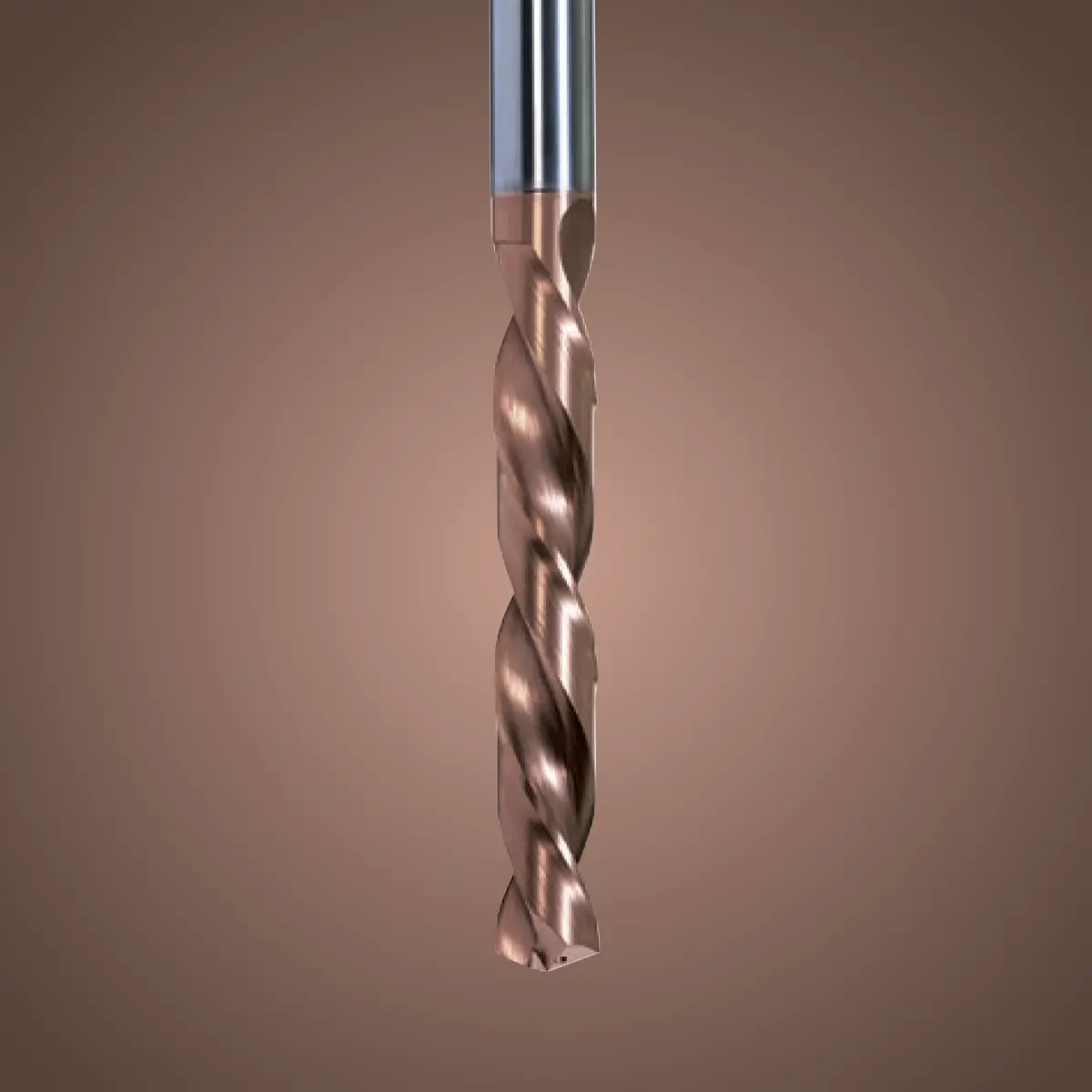

ZCC-CT UD series

Nagy teljesítményű, hosszú élettartamú universális platform. Stabil geometria és kopásálló PVD bevonat nagy sebesség mellett — acél, inox és hőálló ötvözetek megmunkálásához egyaránt.

Megnézem →

Nagy előtolású keményfém fúró — rövid ciklusidő, High Feed

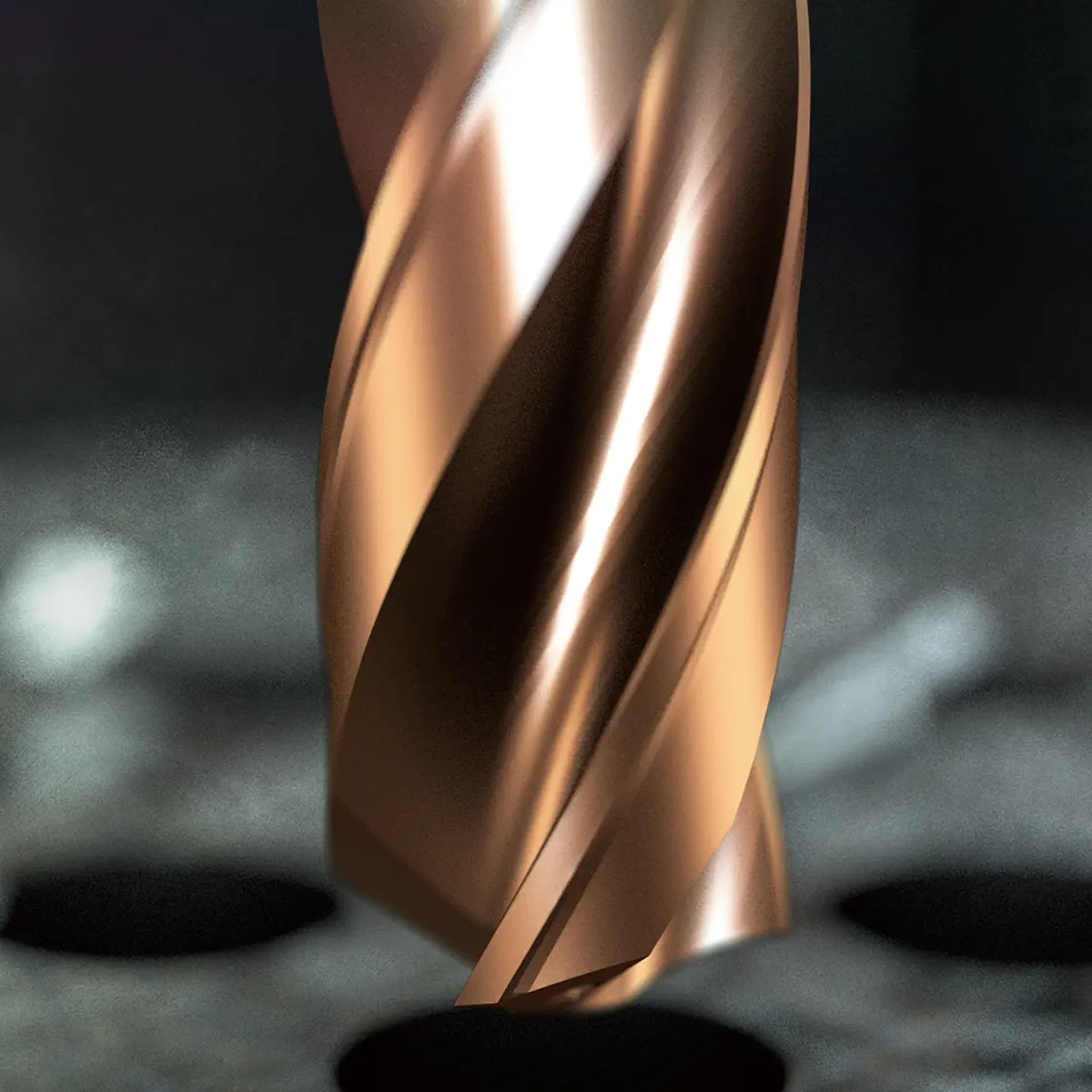

YG-1 Dream Drills High Feed

Nagy fn értékekhez optimalizált keresztél-geometria. Ahol az axiális erőnövekedés tolerált és a ciklusidő kritikus — automatizált sorozatgyártásban a legrövidebb fúrási idő eléréséhez.

Megnézem →

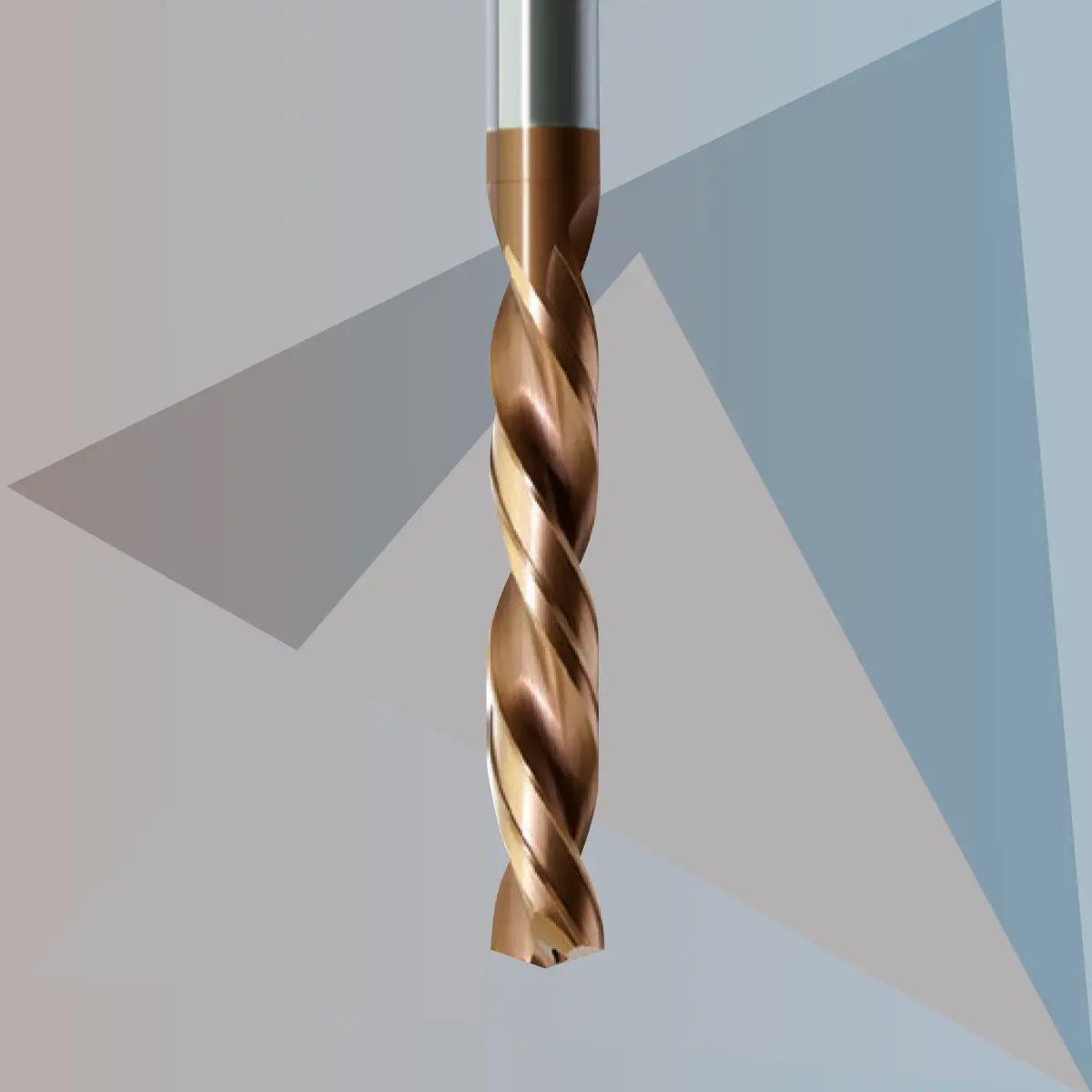

ZCC-CT GD series

Nagy előtolású platform optimalizált forgácsképzéssel. Nagy sorozatú acél megmunkálásban, ahol a darabköltség csökkentése az elsődleges cél és stabil gépi befogás rendelkezésre áll.

Megnézem →

Keményfém mélyfúró — 10xD–30xD, MQL és belső hűtéssel

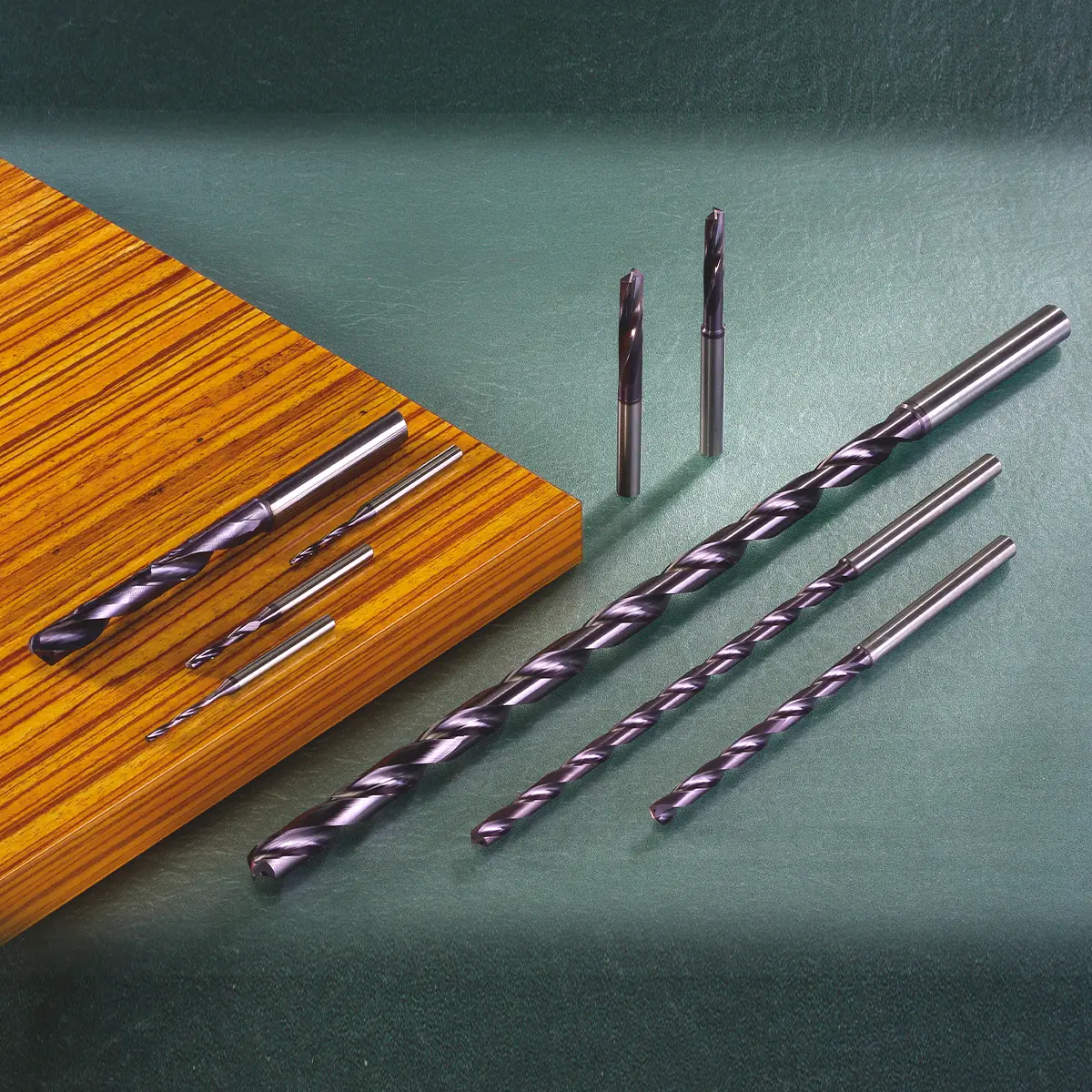

YG-1 Dream Drills MQL Type

Minimálkenéses (MQL) megmunkáláshoz optimalizált geometria és bevonat. 10xD–30xD mélységig stabil forgácselvezetés, ahol a bőséges hűtőközeg-utánpótlás nem megoldható.

Megnézem →

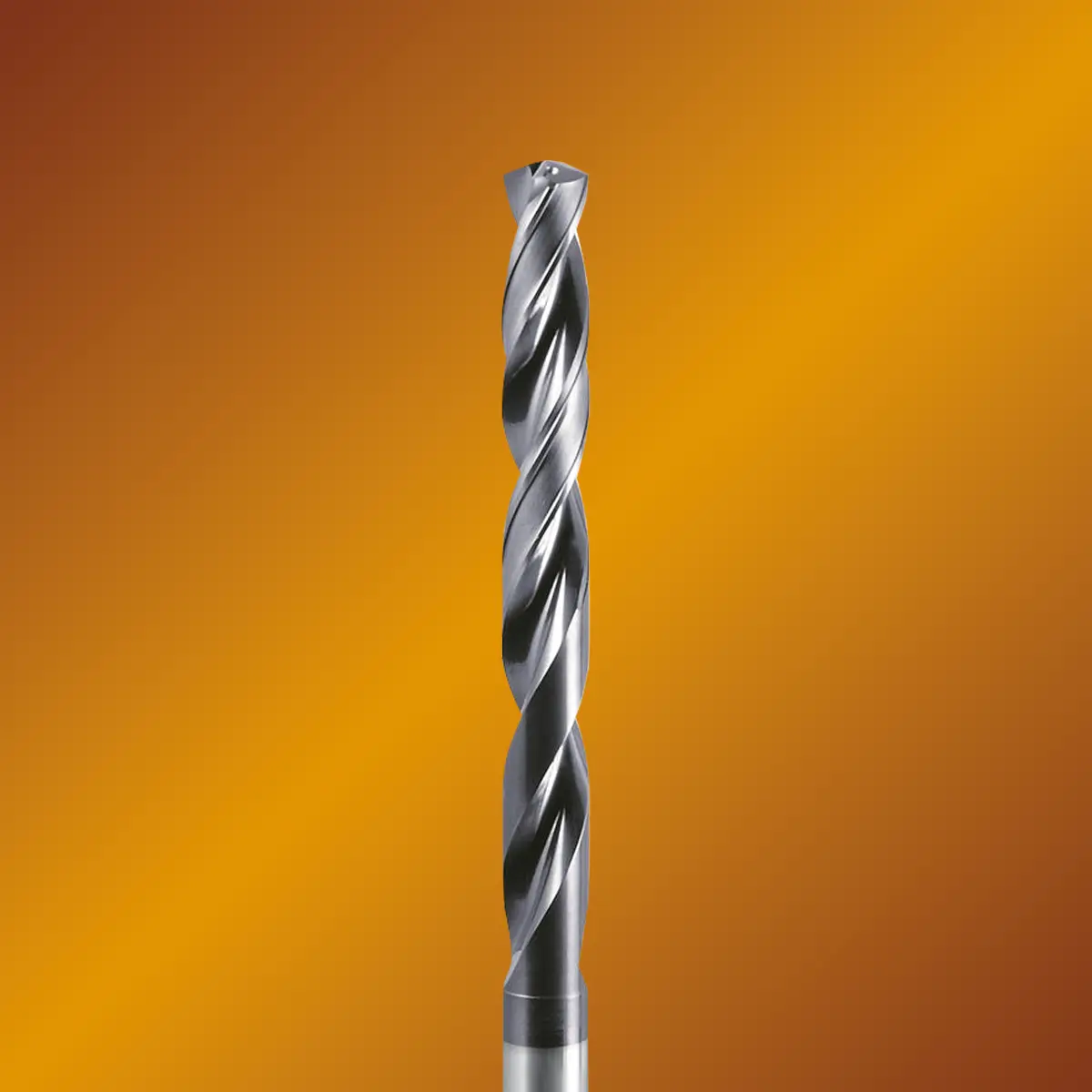

ZCC-CT SL series

Hosszú kivitel és optimalizált belső hűtőcsatorna stabil forgácselvezetésért és furatpontosságért nagy mélységben. MQL esetén speciális geometria és bevonat csökkenti a tapadást és a hőterhelést.

Megnézem →

Speciális keményfém fúrók — síkfenekű furat, keményfúrás, kompozit

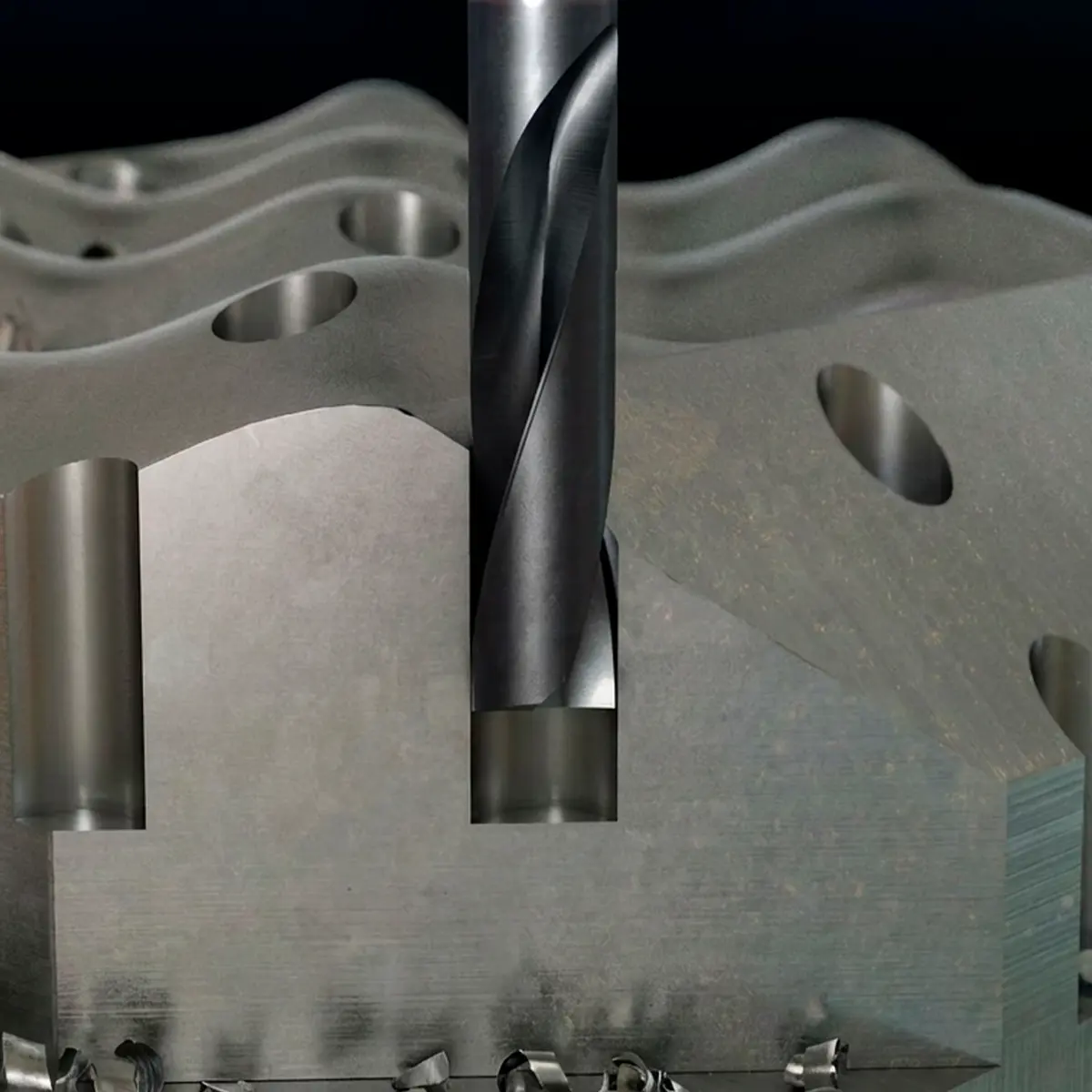

YG-1 Dream Drills Flat Bottom

180°-os csúcszög, stabil belépés előfuratba vagy síkra. Zseb- és lépcsős furatok kialakításához. YG-1 fúrók 2xD és 5xD hosszokkal.

Megnézem →

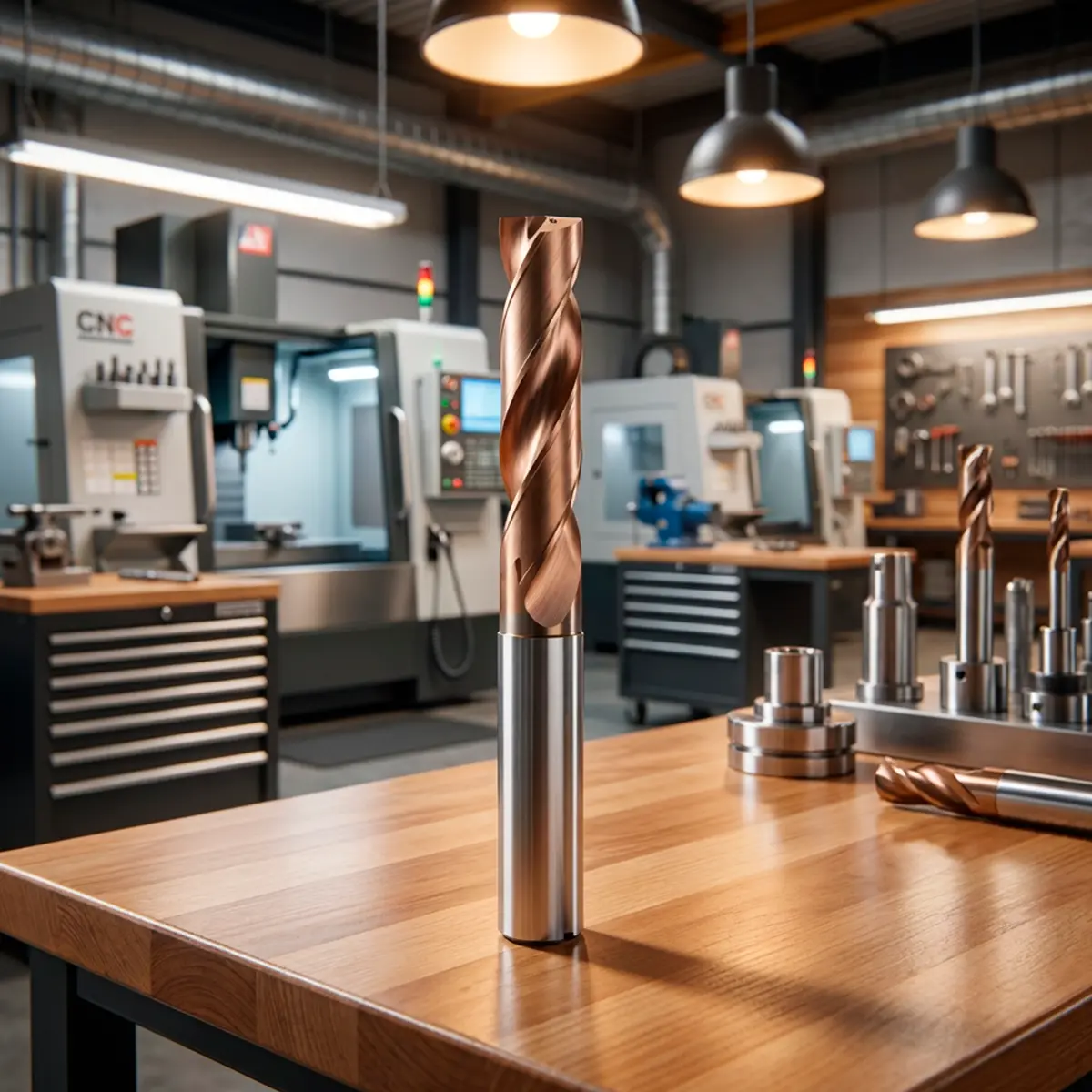

ZCC-CT FD series

180°-os csúcszög, stabil belépés síkra és előfuratba. Zseb- és lépcsős furatok kialakításához, 3xD hosszokkal.

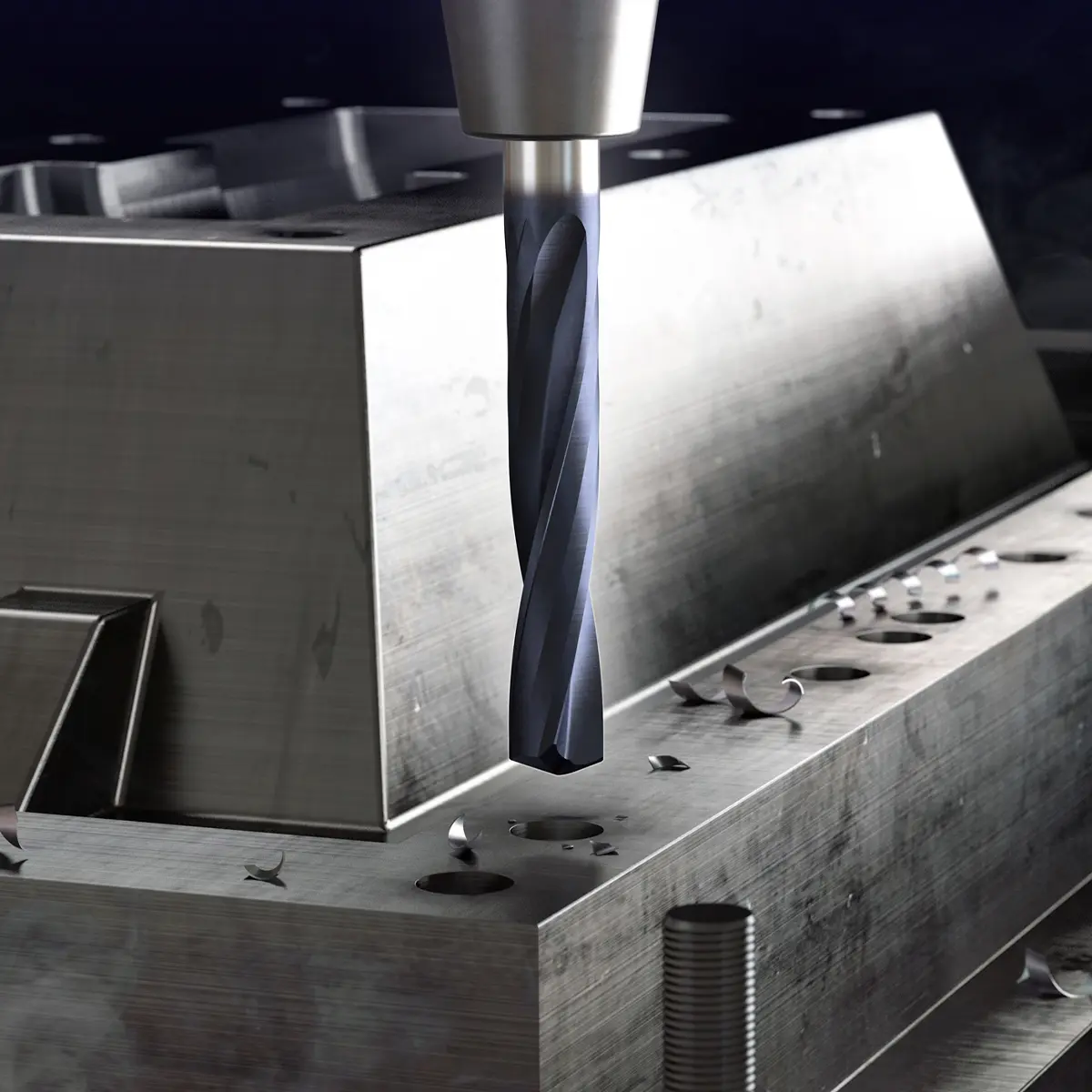

YG-1 Dream Drills HH Steels

Keményfúrás 45–65 HRC-ig: alacsony spirálszög, nagy élkeménység edzett acél forgácsolásához. Szerszámacél, hőkezelt alkatrészek megmunkálásához.

Megnézem →

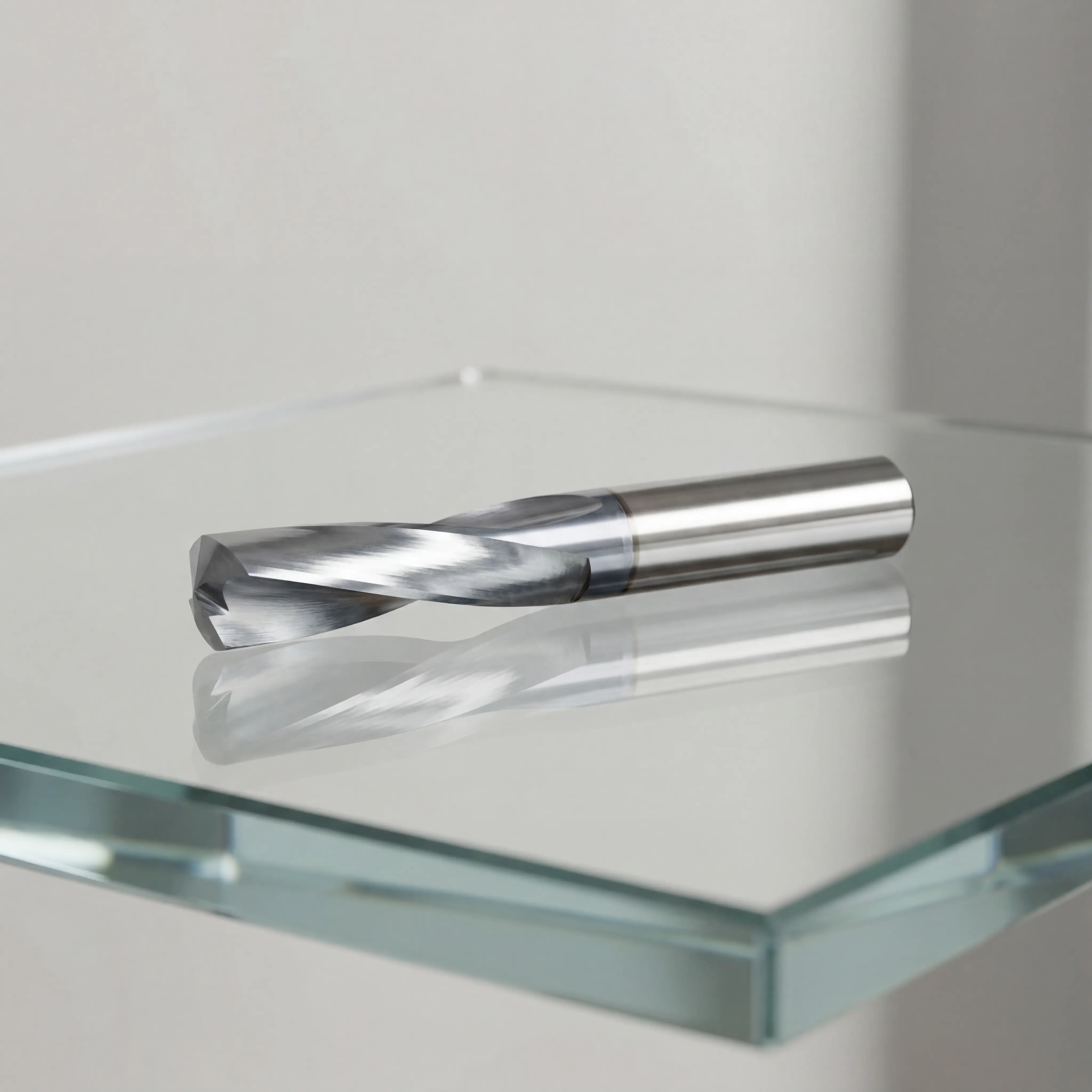

ZCC-CT SH series

Keményfúrás 45–65 HRC-ig: alacsony spirálszög, nagy élkeménység edzett acél forgácsolásához. Szerszámacél, hőkezelt alkatrészek megmunkálásához.

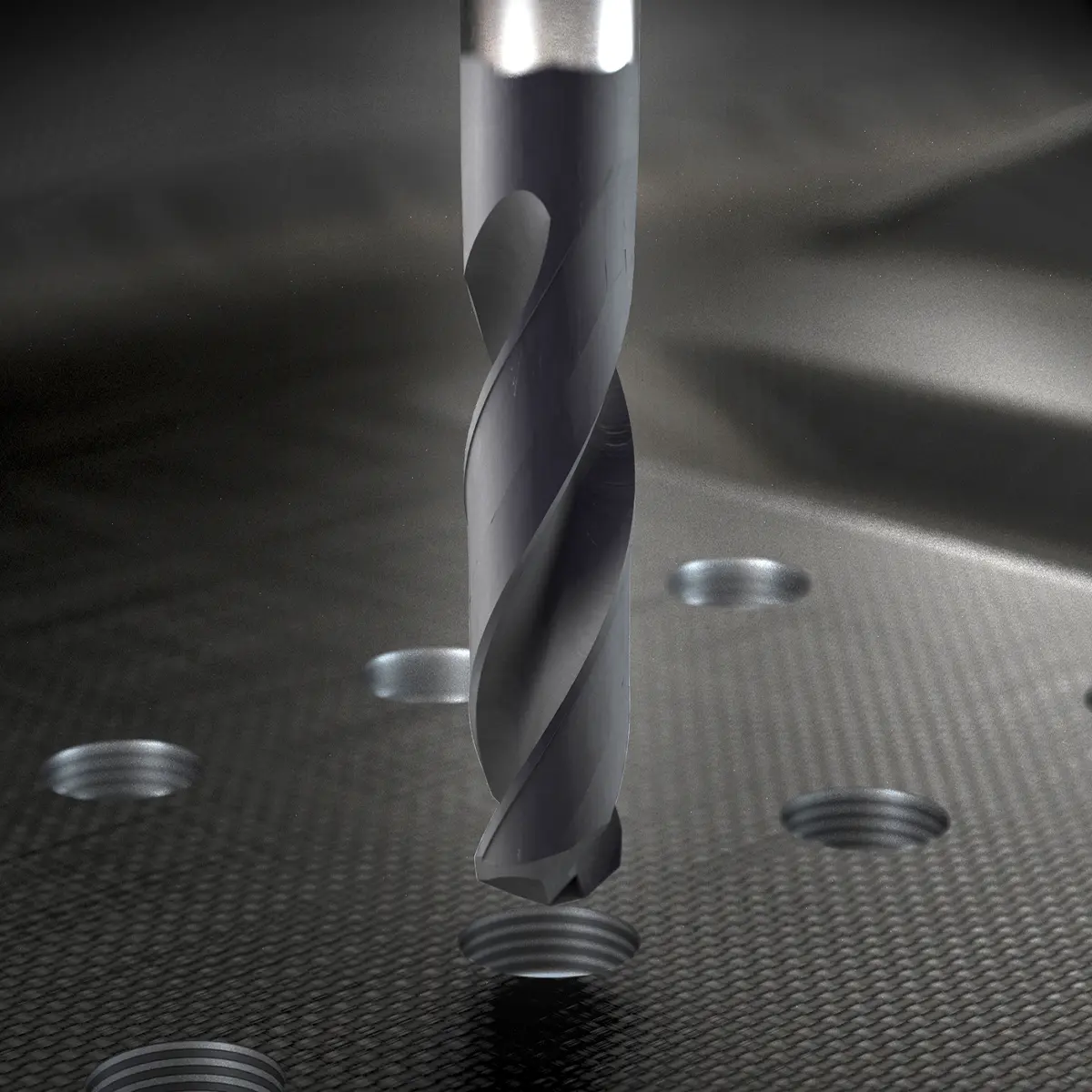

YG-1 Dream Drills CFRP

Kompozit anyagok (CFRP/GFRP) fúrásához: gyémánt bevonat, speciális élgeometria. Szálkitépés és delaminálódás ellen, tiszta furatél kompozit anyagokban.

Megnézem →

4. Megmunkálandó anyag alapú választás

Az ISO anyagcsoportok szerinti döntési logika segít gyorsan meghatározni a megfelelő bevonatot és szerszámgeometriát.

ISO csoport	Anyag	YG-1 ajánlat	ZCC-CT ajánlat	Megjegyzés
P – Acél	Ötvözetlen és ötvözött acél	Dream Drills General / X / Pro	UD, SU series	TiAlN / AlTiN bevonat, kopásállóság
M – Inox	Rozsdamentes acél	Dream Drills Inox	UD series	AlCrN bevonat, éles él, belső hűtés min. 40 bar
K – Öntöttvas	Szürke és temperált öntöttvas	Dream Drills General / X	„K” végződésü sorozatok (SUK, SLK stb.)	Stabil vágóél a szemcsés szerkezet ellen
N – Alumínium	Alumínium és nem fémes anyagok	Dream Drills Alu	SC/PA series	DLC vagy bevonat nélkül, polírozott horony, BUE-védelem
H – Edzett acél	45–65 HRC	Dream Drills High Hardened Steels	SH series	Alacsony spirálszög, nagy élkeménység
S – Hőálló ötvözet	Titán és nikkel alapú ötvözetek	Dream Drills Pro	UD series	Hőálló bevonat, éles élgeometria
Kompozit	CFRP / GFRP	Dream Drills CFRP	—	Gyémánt bevonat, delaminálódás és szálkitépés ellen

5. Technológiai szempontok

Geometriai jellemzők · hűtés · befogás · bevonat

Geometriai jellemzők

Fúróhosszak: 2xD–30xD
Átmérők: Ø 0,5–22 mm
Csúcsszögek: 118°–180°
Horony szögek: 15° / 20° / 30°

Hűtések

2–3xD → külső elegendő legtöbbször
5xD → belső ajánlott
8xD+ → belső kötelező, min. 20–40 bar

Befogás

Ajánlott: shrink fit, hidrosztatikus
Elfogadható: precíziós ER
Kerülendő: Weldon
Ütés max. 0,02 mm

Bevonatok

TiAlN → acél
AlCrN → inox, hőálló
DLC → alumínium
Gyémánt → CFRP

✦ Tipp: 5xD felett belső hűtés nélkül instabil a forgácselvezetés — szerszámtörés kockázata jelentősen megnő! Áttörő furatoknál a kilépési fázisban az előtolás 30–50%-os csökkentése hosszabb éltartamot eredményez.

6. Stabil alkalmazás feltételei

A tömör keményfém fúró teljesítménye négy tényező együttes megfelelőségén múlik: gép, befogás, hűtés, előtolás.

⚙

Ütés < 0,02 mm

Ennél nagyobb érték ciklikus ütésterhelést kelt. A tömör keményfém fúró ridegségéből adódóan töréshez vezet.

🔒

Merev, stabil befogás

Zsugor vagy hidrosztatikus befogó pontossági igénynél. ER patron 3–5xD hosszig elfogadható.

❆

Megfelelő hűtés

A furatmélység és a megmunkálandó anyag alapján kell megválasztani — lásd 5. pontot.

⇒

Egyenletes előtolás

Rántásmentes belépés. Kilépésnél az előtolás (fn) 30–50%-os csökkentése ajánlott.

✦ Tipp: Inoxnál belső hűtés + AlCrN bevonat kombinációja jelentősen növeli az éltartamot — ha a gépen elérhető, mindig belső hűtést válassz rozsdamentes acél fúráshoz.

7. Miért okozhat problémát a helytelen megválasztás?

GYIK · okok · megoldások

A leggyakoribb ok az ütés (0,02 mm felett), a forgácsdugulás 5xD feletti mélységben belső hűtés nélkül, vagy ferde indulási felület okozta mechanikai sokk. A tömör keményfém rideg — rugalmas deformáció helyett törik, ha a terhelés meghaladja a tervezett értéket. Az anyagminőség csak ritkán az elsődleges ok.

Az élfelrakódás alacsony vágósebességnél (Vc) keletkezik, amikor a vágósebesség a tapadási tartományba esik — jellemzően alumíniumnál, rézötvözeteknél és ragacsos anyagoknál. A megoldás a vágósebesség növelése, nem az előtolás csökkentése. DLC bevonat vagy bevonat nélküli, polírozott hornyú keményfém fúró hatékonyan csökkenti az élfelrakódás kockázatát.

Instabil befogás és nagy kinyúlás kombinációja a leggyakoribb ok — különösen 5xD felett. A kopott, aszimmetrikusan vágó fúró is eltérítő erőt generál. IT7 tűrésigénynél zsugor befogás és élettartam alapú csere szükséges.

A forgácsdugulás 5xD felett, belső hűtés és visszahúzási ciklus nélkül törvényszerű. A felhalmozódó forgács nem tud eltávozni, a terhelés nő, fúrótörés bekövetkezik. 15xD felett megszakító/visszahúzó/kiemelő ciklus kötelező, belső hűtés min. 20–40 bar nyomáson szükséges.

8. Hogyan válasszunk megfelelő keményfém fúrót?

5 lépéses döntési folyamat · anyag · mélység · széria · pontosság · gép

Anyag meghatározása

P acél · M inox · N alumínium · K öntöttvas · S titán/nikkel · H edzett acél — az ISO anyagcsoport határozza meg a bevonat típusát (TiAlN / AlCrN / DLC / gyémánt) és a szükséges élgeometriát.

Furatmélység (L/D arány)

2–3xD alapszéria, külső hűtés elegendő · 5xD belső hűtéssel ajánlott · 8–30xD mélyfúrós sorozat esetén belső hűtés kötelező, min. 20–40 bar; 15xD+ felett megszakító/visszahúzó/kiemelő ciklus szükséges.

Darabszám / széria

Kis széria → Dream Drills General, ZCC-CT SU, New Century (ár/érték arány, széles anyagtartomány) · Nagy sorozat → Dream Drills Pro, ZCC-CT UD (maximális teljesítmény és élettartam, nagy vágósebesség értékeken).

Pontossági igény

IT8 → standard kivitel, precíziós ER patronos befogó elfogadható · IT7 → precíziós zsugor vagy hidrosztatikus befogó kötelező, radiális ütés < 0,01 mm feltétel — dörzsárazás nélkül is elérhető megfelelő befogással.

Gépteljesítmény és merevség

Alacsony teljesítményű vagy vibrációra hajlamos gép esetén rövidebb L/D arány (max. 3–5xD) és alacsonyabb vágósebesség alkalmazandó. Ha a gépen mért radiális ütés meghaladja a 0,02 mm-t, a keményfém fúró helyett porkohászati HSS fúró (HSS-PM) mérlegelendő — szívósabb, kevésbé érzékeny az instabil befogásra.

Összegzés

A keményfém fúró nem univerzális „jobb megoldás”, hanem egy feltételérzékeny szerszám.
Ha a gép, befogás és hűtés rendben van, akkor brutális teljesítményt ad.
Ha nincs, akkor legalább gyorsan eltörik és nem húzza az időt. 🙂
