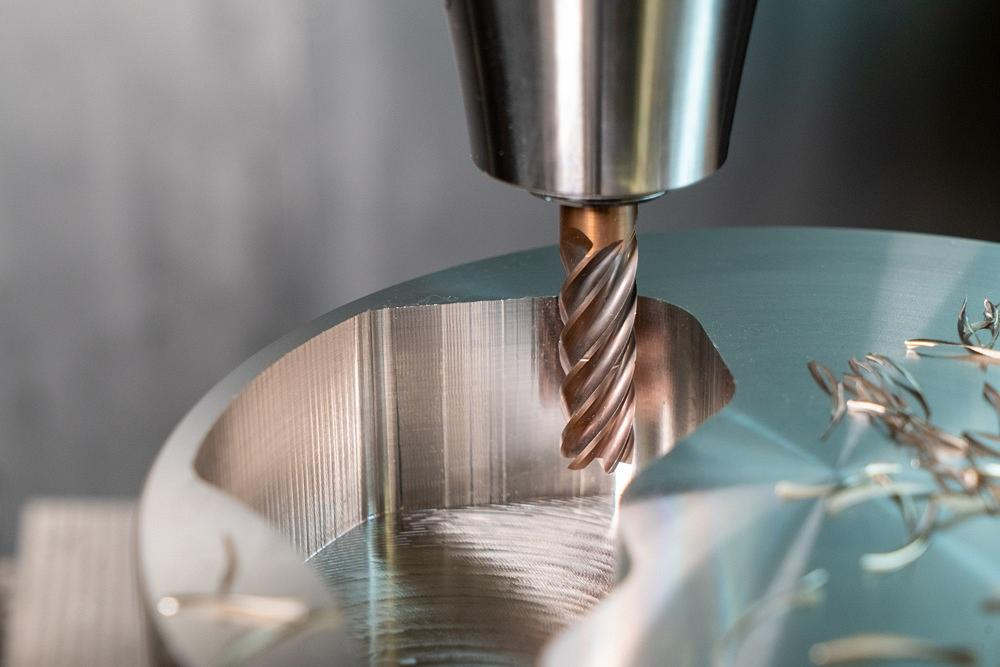

Dinamikus és trochoidális marás: a CNC megmunkálás csendes forradalma

A CNC megmunkálás világában a sebesség hajszolása helyett egy sokkal intelligensebb forradalom zajlik: a szerszámpályák agilitásának és hatékonyságának maximalizálása. Ahelyett, hogy nyers erővel próbálnánk legyőzni az anyagot, a modern stratégiák a fizika törvényeit használják ki a termelékenység növelésére. A dinamikus és trochoidális marás nem csupán gyorsabb megmunkálást jelent; ez egy új szemlélet, amely a folyamatos fogásban tartás és a precízen szabályozott forgácsolási erők révén hosszabb szerszáméltartamot, rövidebb ciklusidőket és kiemelkedő megbízhatóságot eredményez. Ez a technológia a digitális gyártás csúcsa, ahol az intelligens szoftverek és a csúcstechnológiás szerszámok összhangja hozza el a valódi áttörést

1. A sebességen túl: az intelligens forgácsolási stratégiák fejlődése

A modern forgácsolási stratégiák fejlődése a hagyományos – alacsony sebességű és nagy fogásmélységű – módszerektől indult, amelyek jelentős terhelést róttak a szerszámra és a gépre. Az igazi áttörést az 1920-as években Solomon által felfedezett jelenség hozta el.

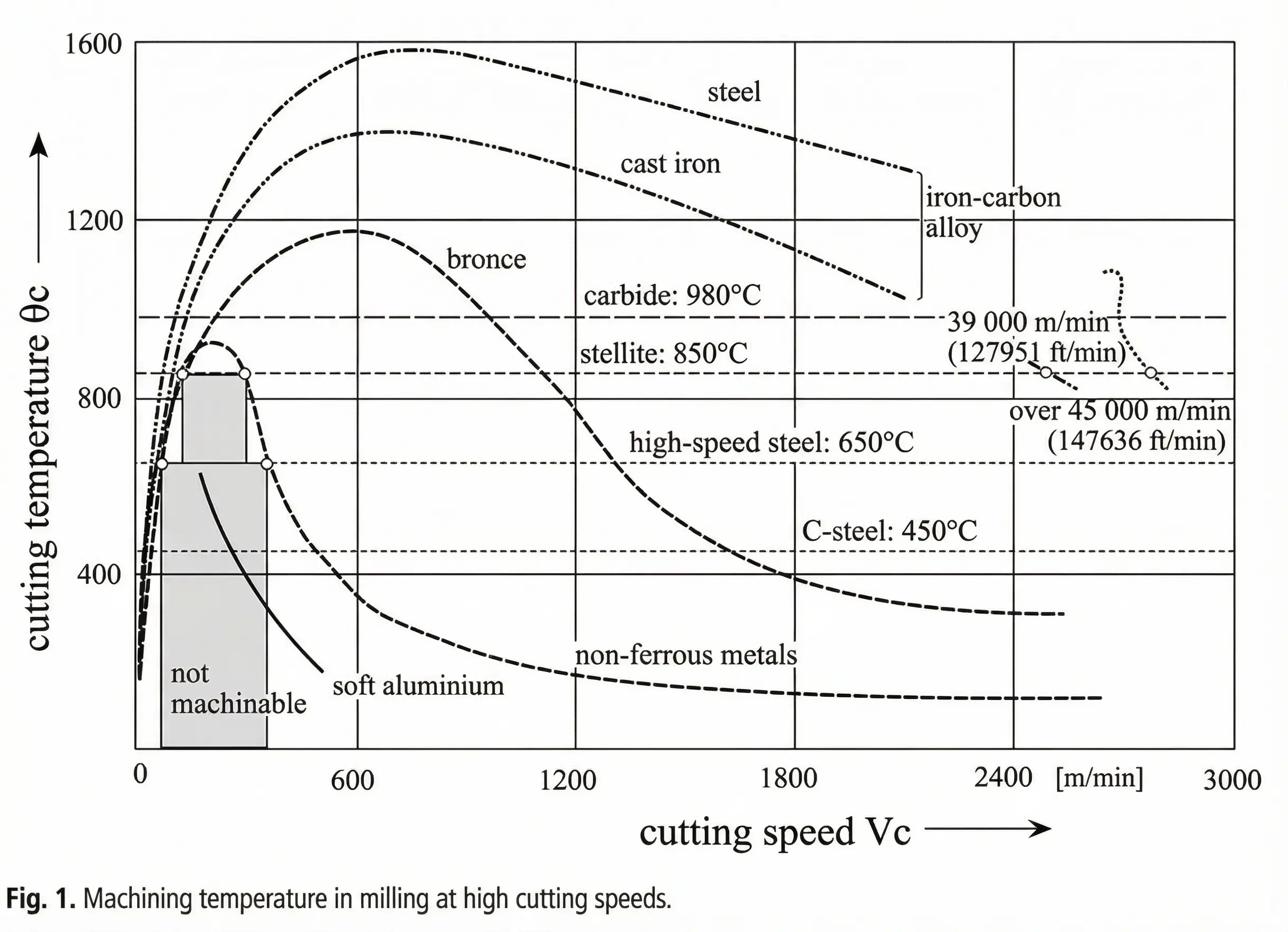

A Solomon-görbe kimutatta, hogy a forgácsolási sebesség egy bizonyos ponton túli növelésével a forgácsolóerők valójában csökkennek. Ez a felismerés alapozta meg a nagy sebességű megmunkálás (High-Speed Milling – HSM) koncepcióját, ugyanakkor egy kulcsfontosságú kihívást is felszínre hozott: a rendkívül magas forgácsolási sebességhez társuló intenzív hőtermelést. A dinamikus marás erre a problémára ad intelligens választ.

Ezt követte a nagy hatékonyságú megmunkálás (High-Efficiency Machining – HEM), amely már a CAD/CAM számításokra támaszkodva optimalizálta a szerszám fogásban tartását. A dinamikus marás nem csupán egy újabb divatszó, hanem ezen evolúció következő, intelligens lépcsőfoka: az optimalizált szerszámpályákra és a forgácsvastagság precíz kontrolljára összpontosít.

A modern gyártás a „smart machining” (intelligens megmunkálás) és a „high velocity machining” (nagy sebességű megmunkálás) irányába halad. A fókusz már nem a nyers erőn, hanem a kifinomult, mérnökileg megtervezett szerszámpályákon és az állandó, optimális forgácsvastagság fenntartásán van.

2. A dinamikus marás lényege: a folyamatos forgácsvastagság titka

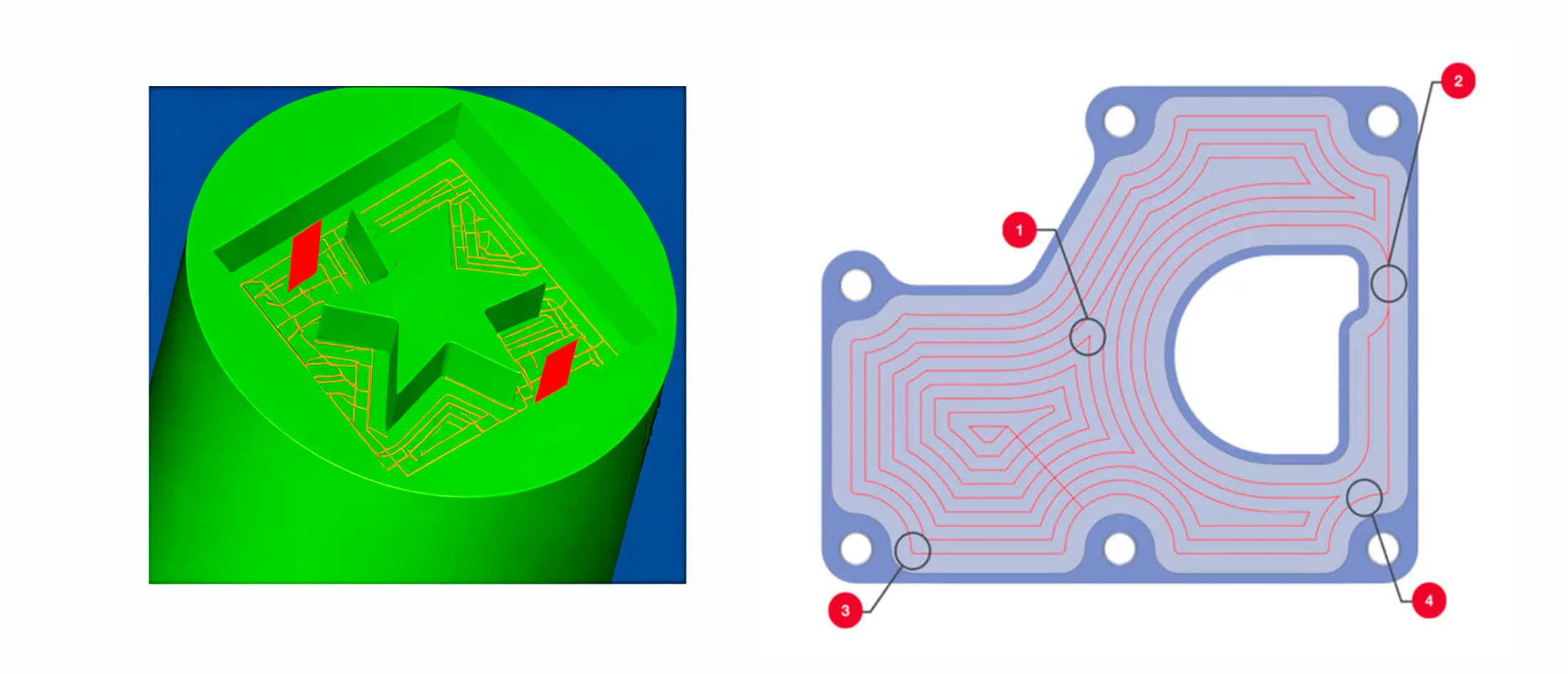

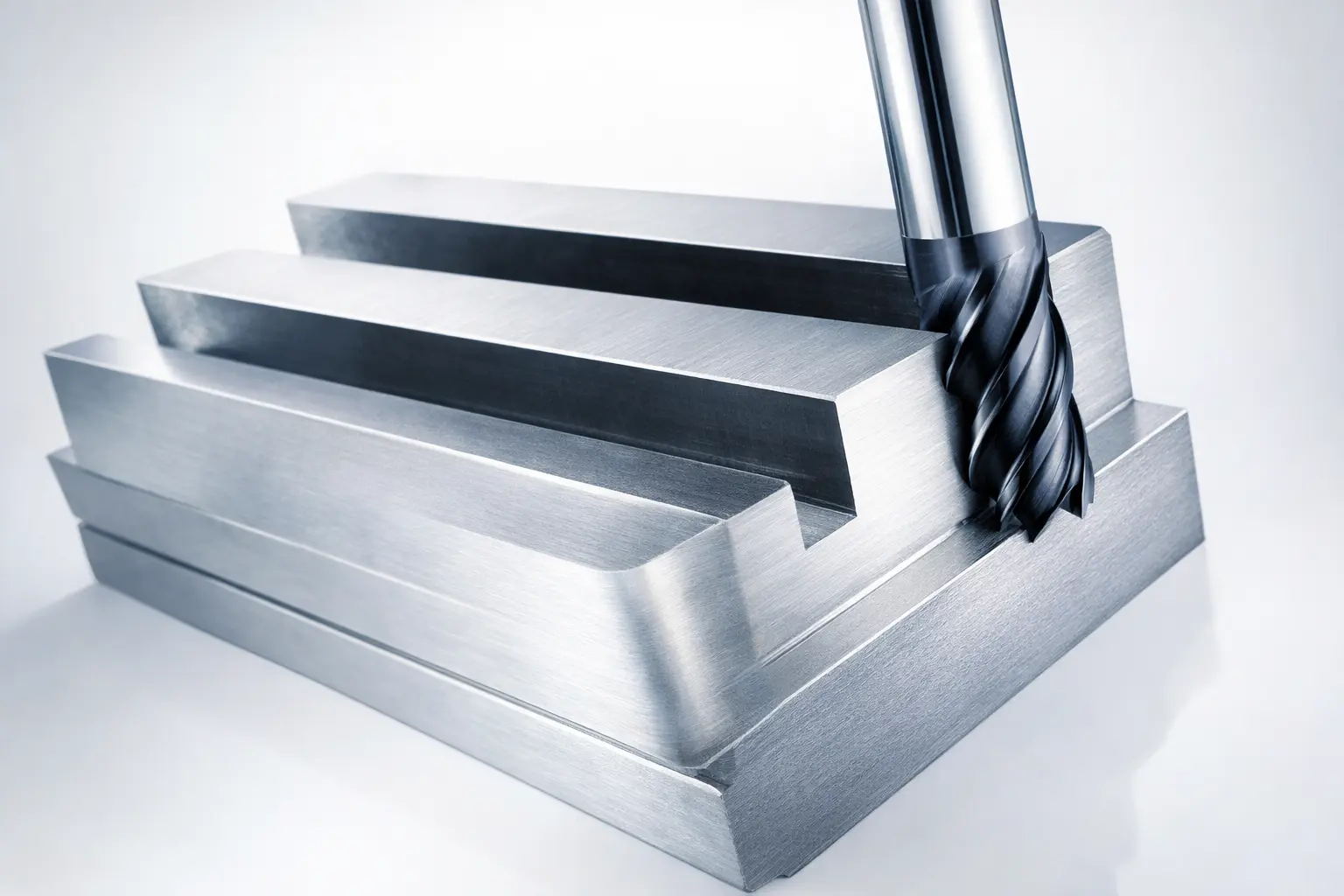

A dinamikus marás alapelve a forgácsolási folyamat terhelésének állandó szinten tartása. Ezt a hagyományos, teljes hornyos (full slot) marással állíthatjuk szembe, amely során a szerszám teljes átmérőjével dolgozik, ami extrém igénybevételt, magas forgácsolóerőket és intenzív hőtermelést eredményez.

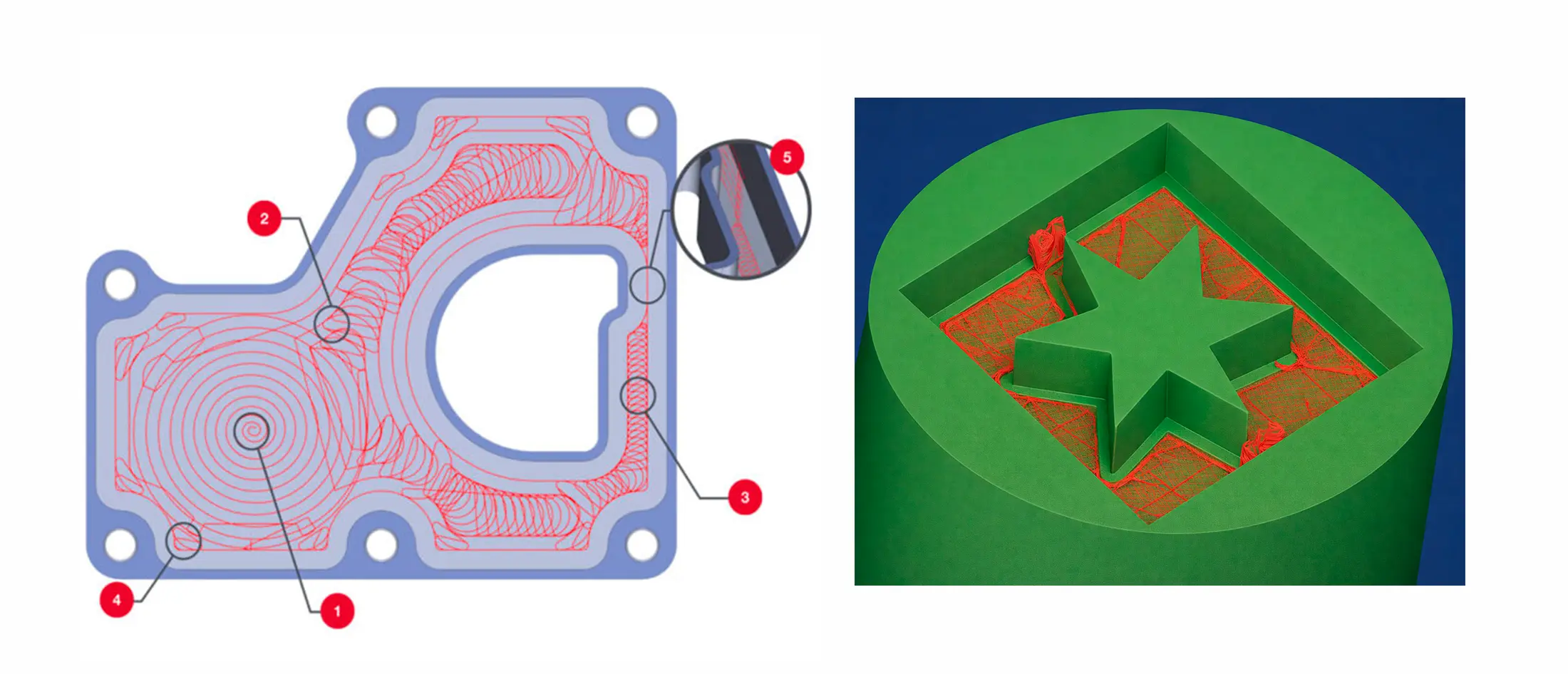

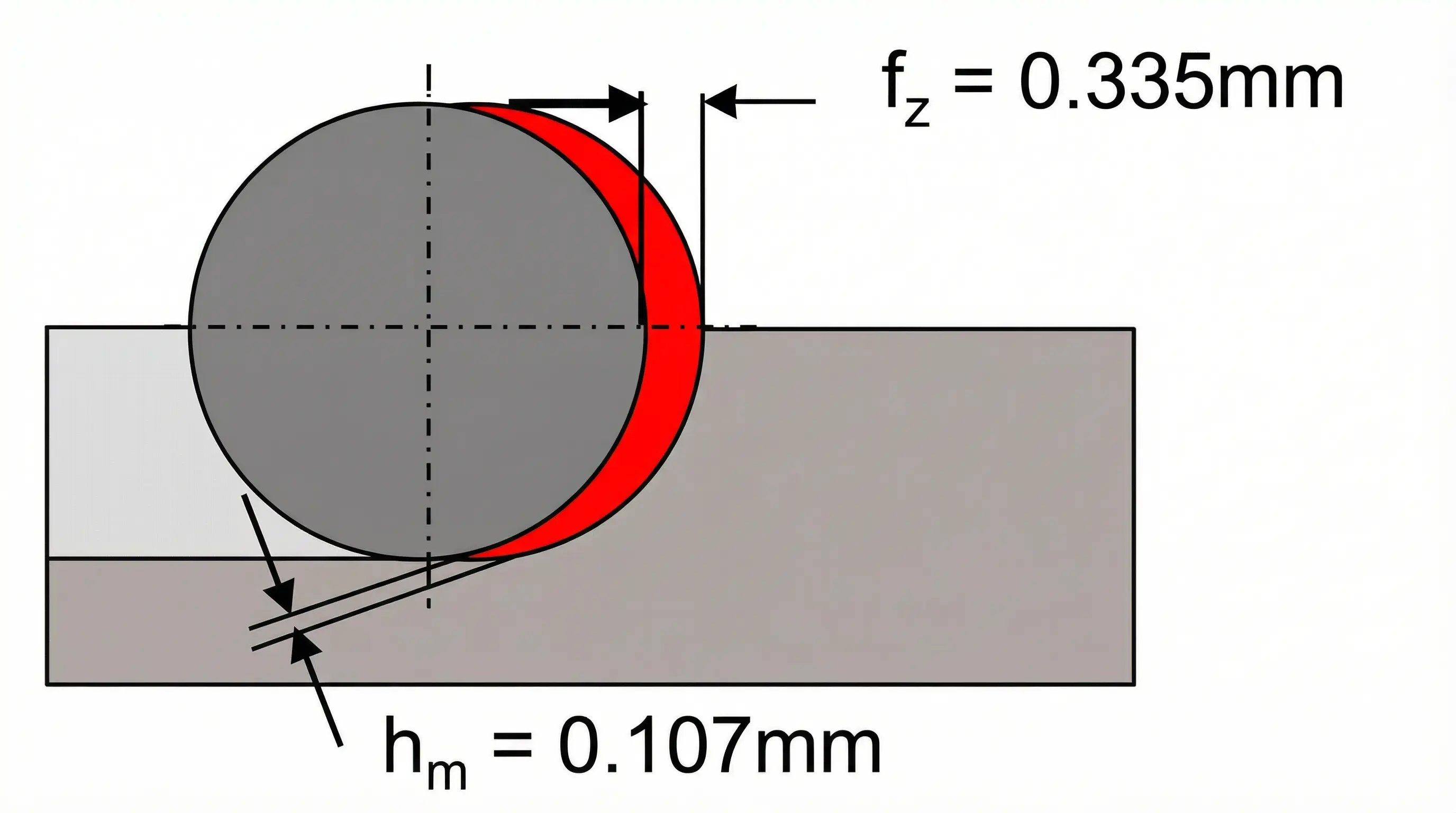

Ezzel ellentétben a dinamikus marás célja a folyamatos fogásban tartás és az állandó átlagos forgácsvastagság (hm) fenntartása.

Ez a stratégia egy kis radiális fogásmélységgel (Ae) és egy nagy axiális fogásmélységgel (Ap) éri el. A szerszám a teljes élhosszát használja, de egyszerre csak egy kis szeletet távolít el az anyagból, így a terhelés és a hőmérséklet drasztikusan csökken.

Az alábbi összehasonlítás bemutatja a két megközelítés közötti legfontosabb különbségeket:

3. A trochoidális marás: a leghatékonyabb horonymarási technika

A trochoidális marás a dinamikus marás egy speciális alcsoportja, amelyet kifejezetten hornyok gyors és hatékony kialakítására fejlesztettek ki. Míg a dinamikus marás egy általános stratégia kontúrok és zsebek megmunkálására, a trochoidális pálya a leghatékonyabb módszer a teljes anyageltávolításra egy adott szélességben.

Fontos különbséget tenni a korábbi, „statikus” és a modern, „dinamikus” trochoidális pályák között.

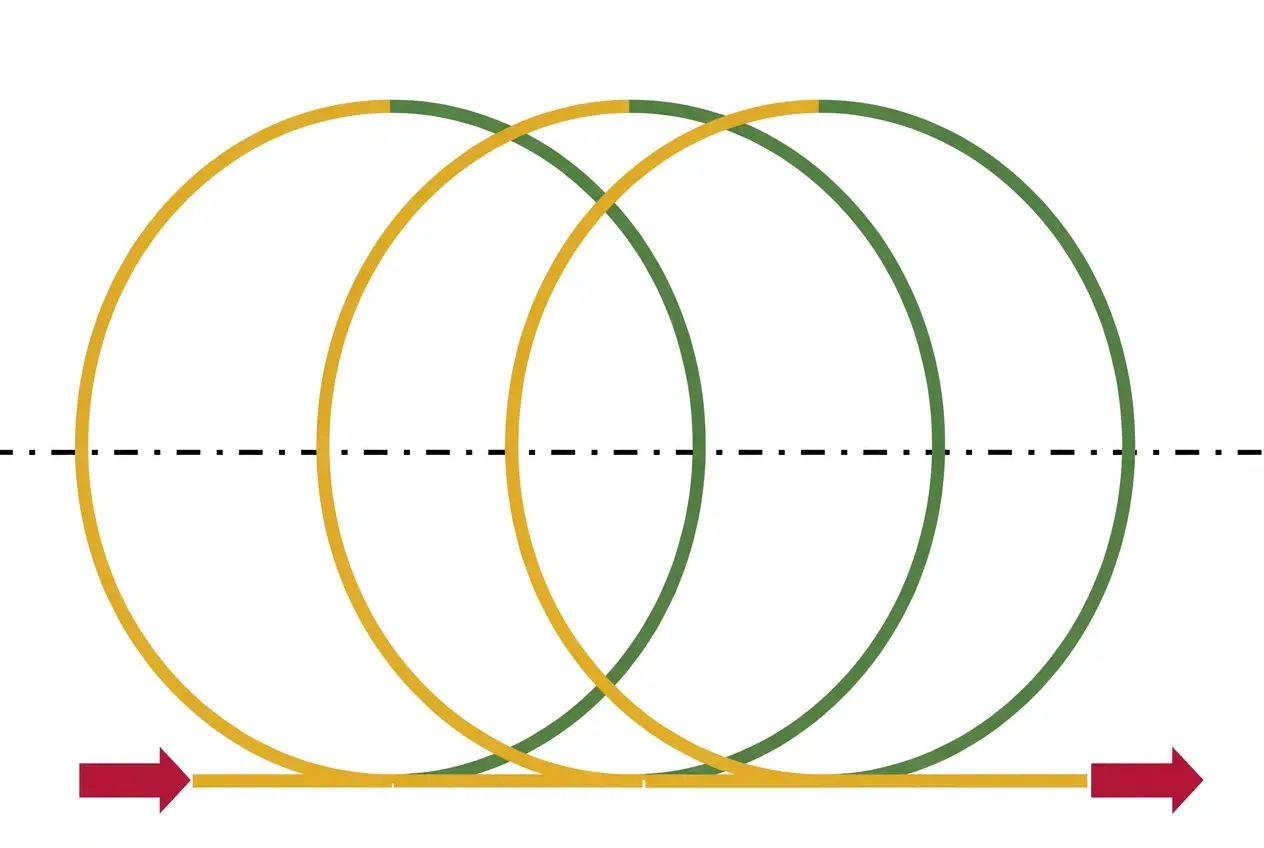

Statikus trochoidális pálya

Régebbi, manuálisan vagy egyszerűbb CNC vezérlőkkel programozott mozgás, amely egy köríves és egy lineáris mozgás egymás utáni ismétléséből állt. Bár hatékonyabb a teljes horonymarásnál, jelentős üresjárati időt tartalmazott.

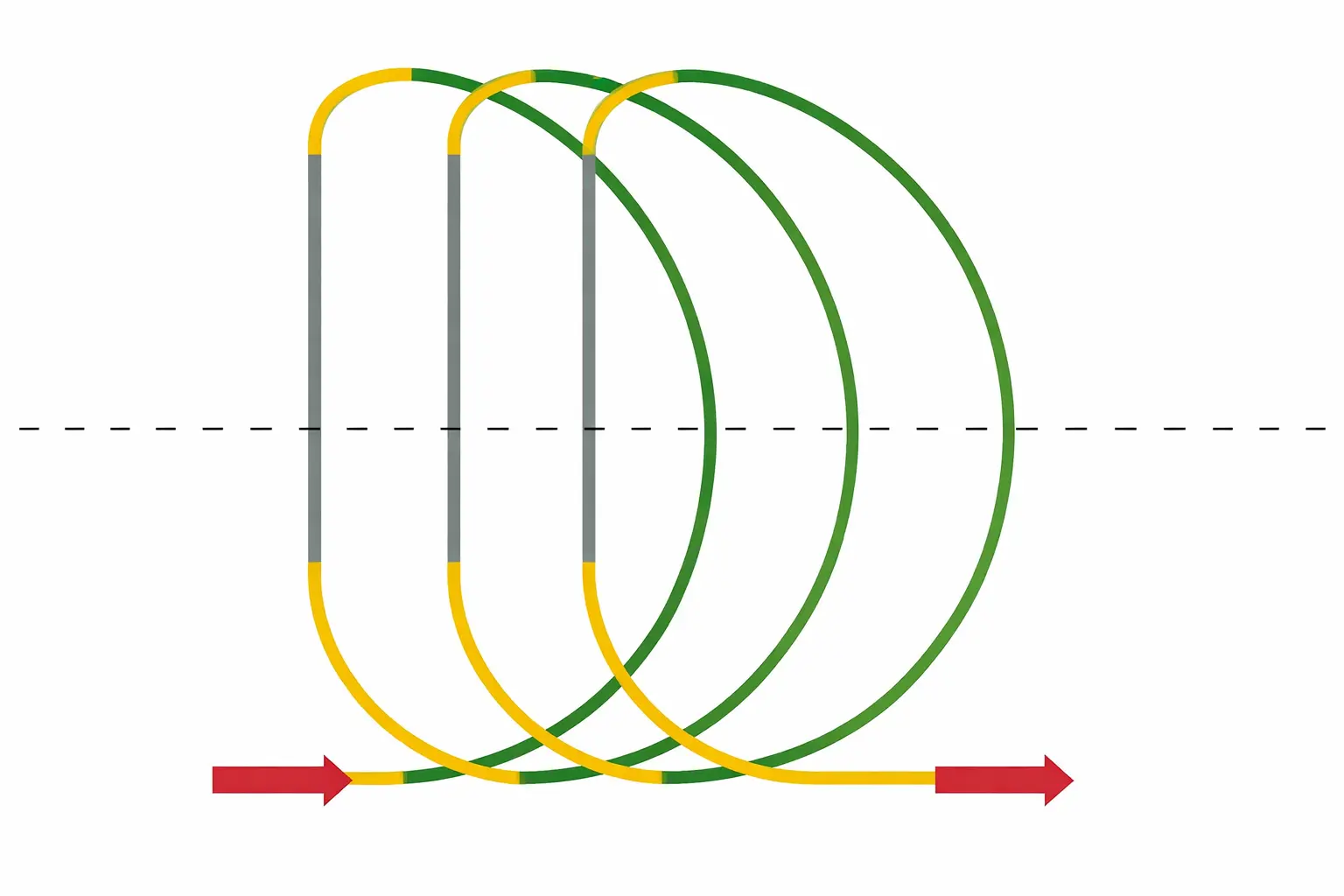

Dinamikus trochoidális pálya

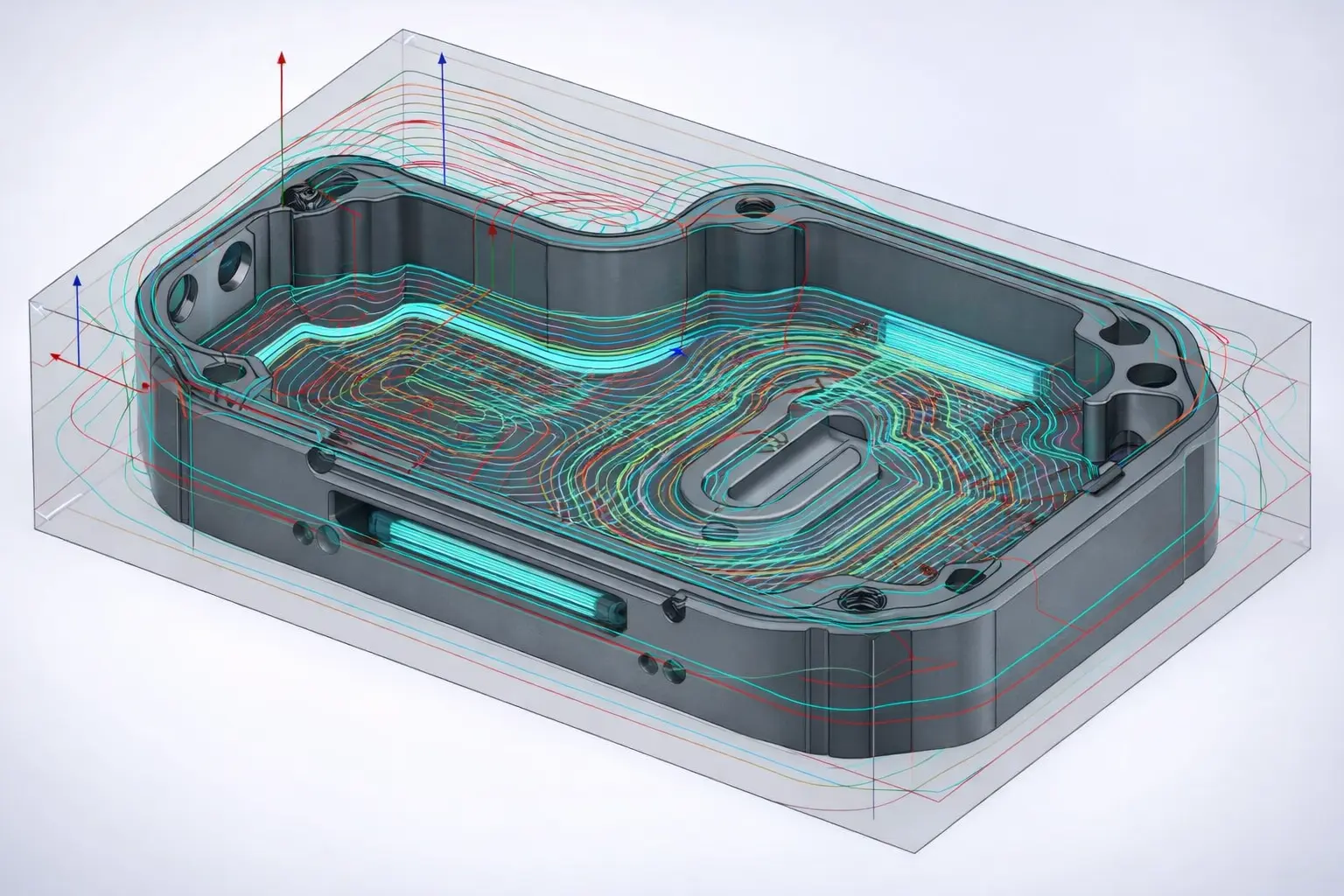

A modern CAM-szoftverek által generált, folyamatos és sima szerszámpálya. Ezek a pályák – melyek gyakran nem tökéletes körívek, hanem a forgácsvastagság állandó szinten tartása érdekében torzított, optimalizált formák – minimalizálják az üresjárati időt, elkerülik az éles irányváltásokat, és folyamatosan fenntartják az állandó átlagos forgácsvastagságot (hm). Ez optimális forgácselvezetést és alacsonyabb hőterhelést biztosít, drámaian növelve a hatékonyságot.

4. A forgácsvékonyodás erejének felfedezése: miért növelhetjük drasztikusan az előtolást?

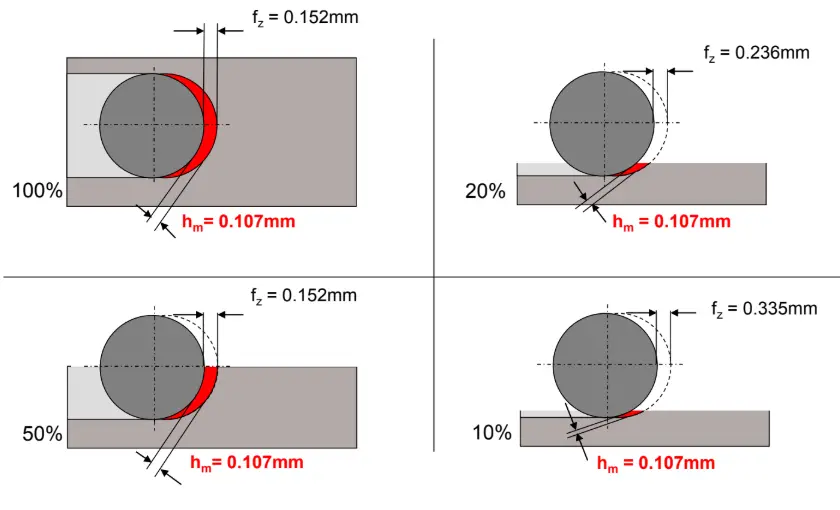

A dinamikus marás sikerének kulcsa a forgácsvékonyodás jelenségének megértése és tudatos kihasználása. Amikor a radiális fogásmélység (Ae) a szerszámátmérő 50%-a alá csökken, az átlagos forgácsvastagság (hm) lényegesen kisebb lesz, mint a beprogramozott fogankénti előtolás (fz).

5. A sikeres dinamikus marás négy alappillére

A dinamikus marás sikeres alkalmazása nem csupán egyetlen tényezőn múlik, hanem négy kulcsfontosságú elem együttes meglétét igényli.

1. Nagyon dinamikus CNC megmunkálóközpont: A gépnek képesnek kell lennie a gyors gyorsítási és lassítási mozgások precíz végrehajtására az optimalizált szerszámpályák követéséhez. El kell oszlatni azt a tévhitet, hogy ezek a gyors mozgások károsítják a gépet. Épp ellenkezőleg: a dinamikus marás során fellépő alacsonyabb és egyenletesebb forgácsolóerők valójában sokkal kíméletesebbek a gép orsójára és mechanikai elemeire, mint a hagyományos megmunkálás során fellépő ütésszerű terhelések.
2. Intelligens CAD/CAM szoftver: A komplex, optimalizált szerszámpályák kiszámítása (pl. helikális interpoláció, D-pályák, „morphing” ciklusok) elengedhetetlen. A szoftver folyamatosan módosítja a szerszámpályát, hogy a fogásban tartás és a forgácsvastagság állandó maradjon, még bonyolult geometriák esetén is.
3. Kifinomult marószerszám: Olyan speciális szerszámra van szükség, amely képes kezelni a nagy axiális fogásmélységet (Ap), és kialakítása lehetővé teszi a nagy mennyiségű forgács hatékony elvezetését a munkaterültről.
4. Megbízható forgácsolási adatok: A CAM-programozáshoz és a folyamat finomhangolásához elengedhetetlenek a pontos és megbízható kiindulási forgácsolási paraméterek, amelyeket az adott szerszámhoz, anyaghoz és géphez optimalizáltak.

6. A megfelelő szerszám kiválasztása: stratégiai döntés a gyártásban

A megfelelő szerszám kiválasztása kritikus a dinamikus és trochoidális marás sikeréhez. A döntést három fő tényező határozza meg: a gép dinamikája, a megmunkálandó anyag tulajdonságai és a munkadarab geometriai jellemzői.

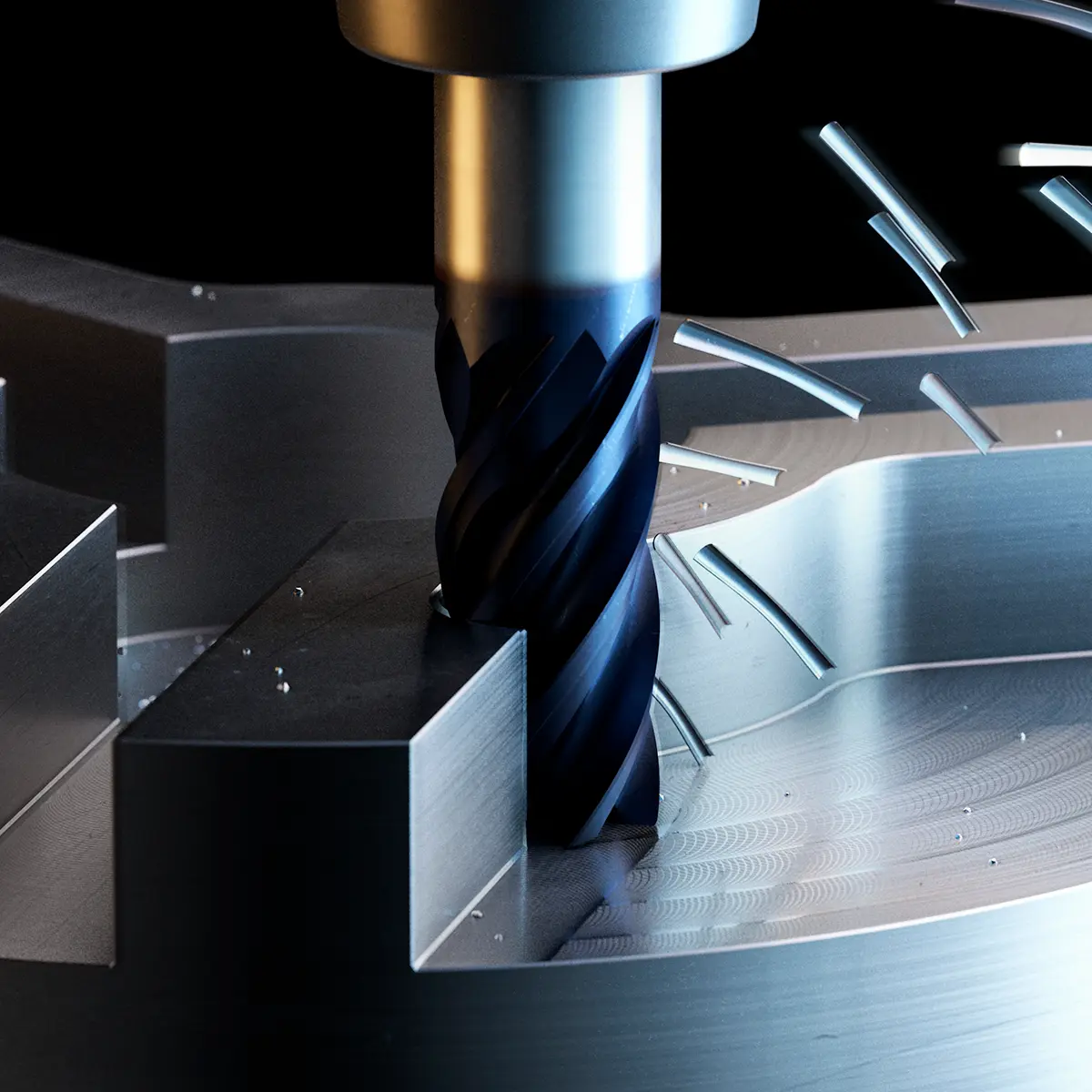

A YG-1 tapasztalatai alapján az ötélű (5 flutes) szerszámok, mint például a TitaNox-Power, a legtöbb alkalmazásban a legjobb kompromisszumot képviselik. Gyakran ezek a leginkább alulértékelt, ugyanakkor leghatékonyabb eszközök a dinamikus maráshoz, mivel optimális egyensúlyt teremtenek a magas termelékenység és a megbízható forgácselvezetés között.

Acélok és rozsdamentes acélok

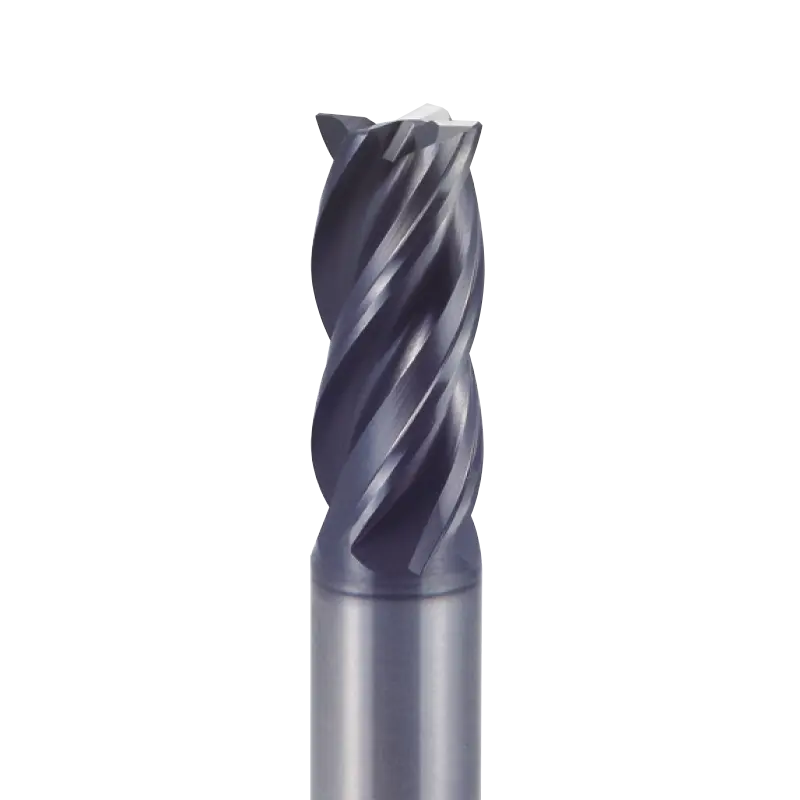

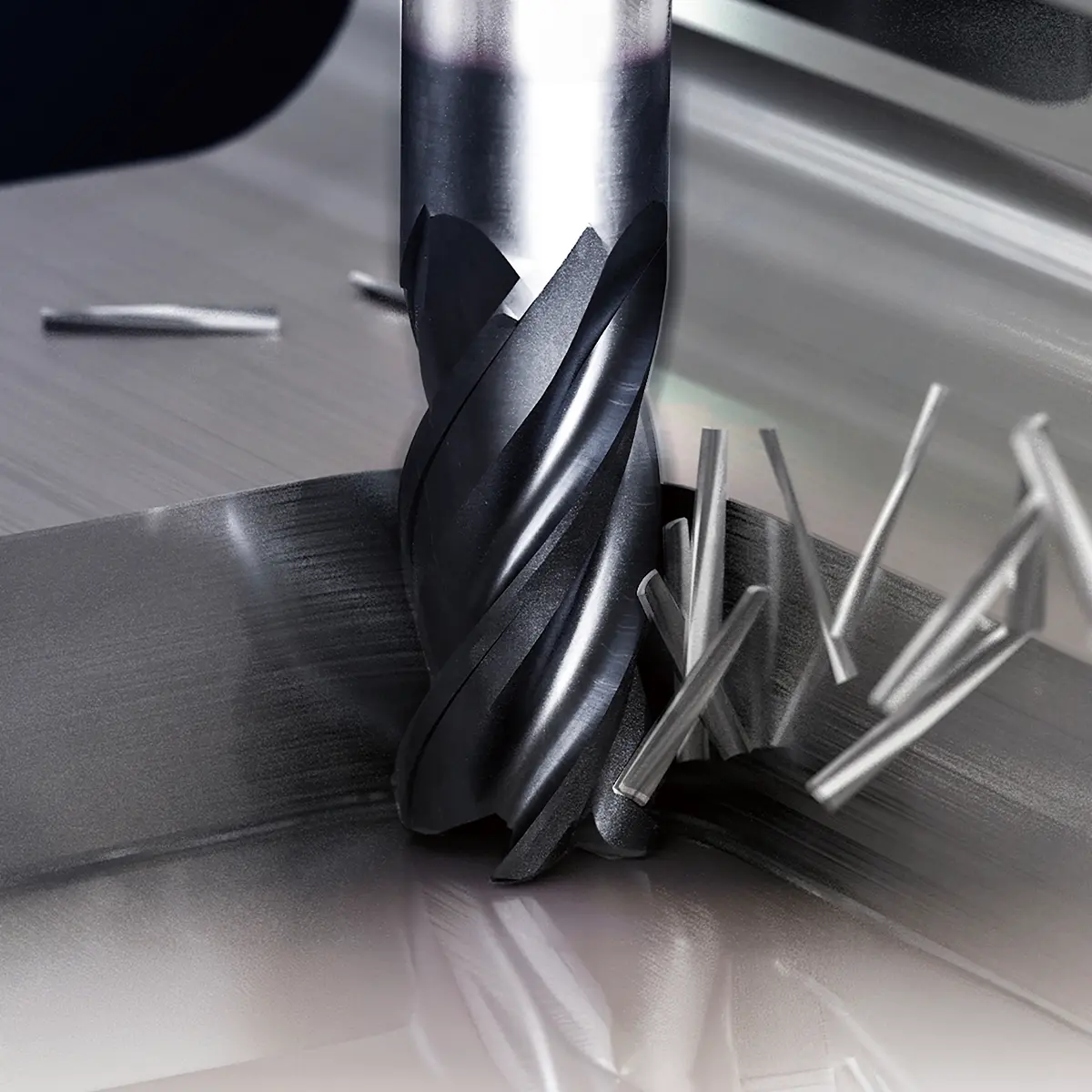

A V7 Plus (4- és 6-élű változatok) és a TitaNox-Power 5-élű a legjobb választás acélok és rozsdamentes acélok dinamikus megmunkálásához.

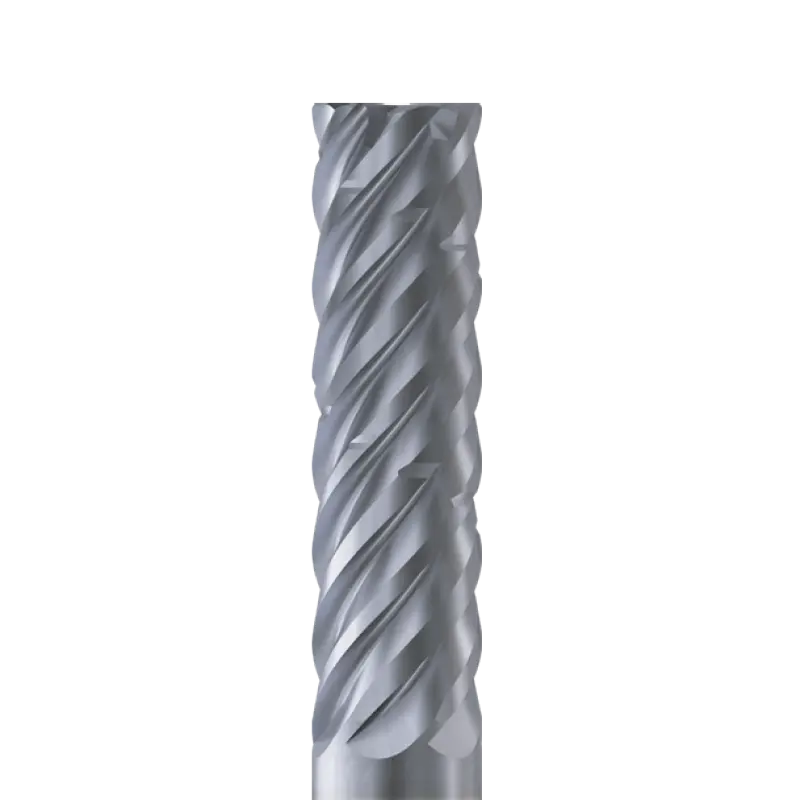

Hosszú, mély megmunkálások – V7 Plus Chip Splitter

A V7 Plus Chip Splitter a speciális élgeometriájának köszönhetően kiválóan kezeli a hosszú forgácsokat, megelőzve azok feltekeredését. Különösen hasznos mélyfuratokhoz és hosszú axiális fogásmélységű trochoidális megmunkáláshoz.

Öntöttvas

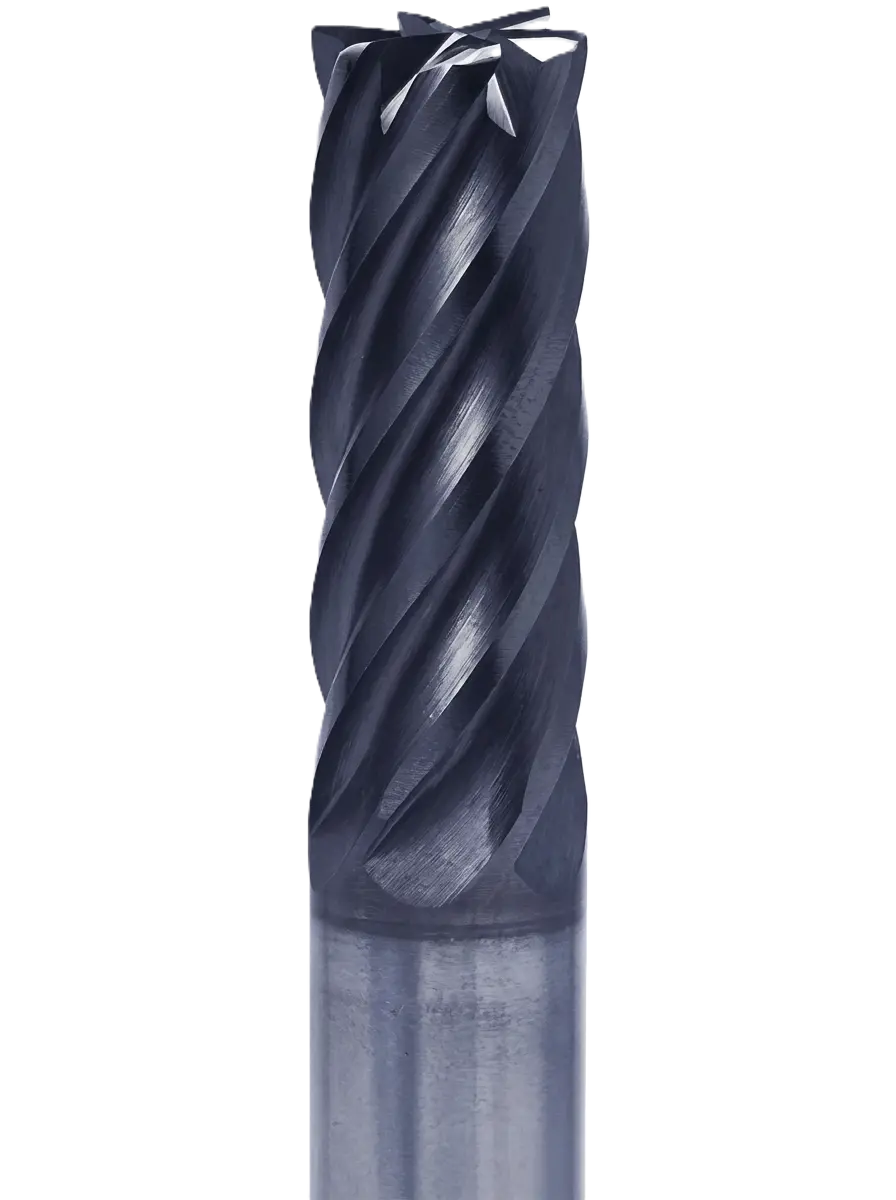

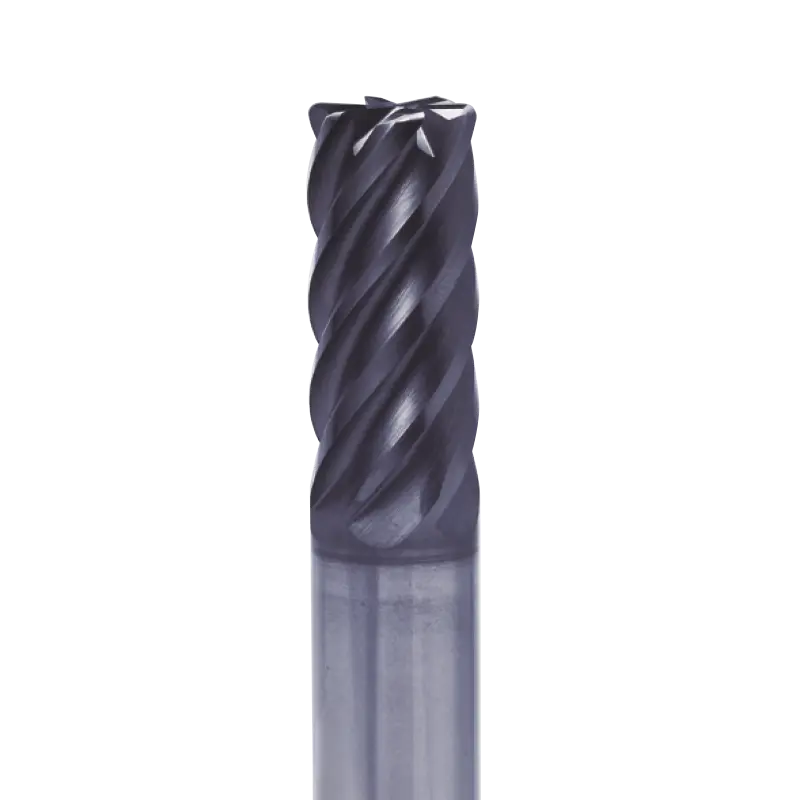

A 6-élű V7 Plus a legjobb választás öntöttvas nagy hatékonyságú megmunkálásához, ahol a magas termelékenység és a hosszú szerszáméltartam a prioritás.

Alumínium

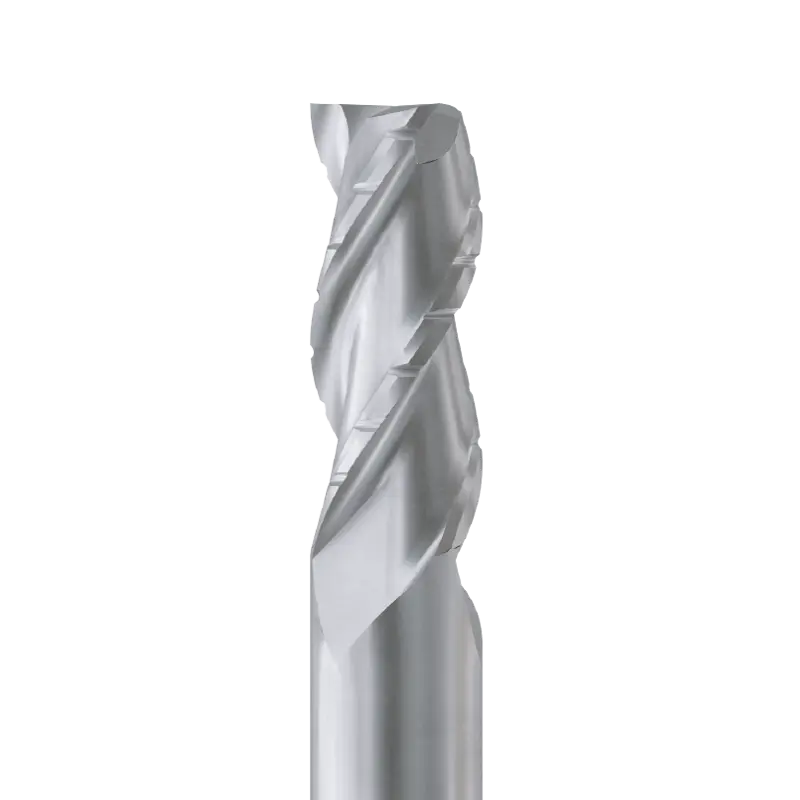

Az Alu-Power HPC 3-élű szerszámot kifejezetten alumínium nagy sebességű megmunkálására tervezték. A bő forgácselvezető hornyok és a speciális élgeometria garantálja a kifogástalan eredményt még extrém előtolásoknál is.

Titán és Inconel

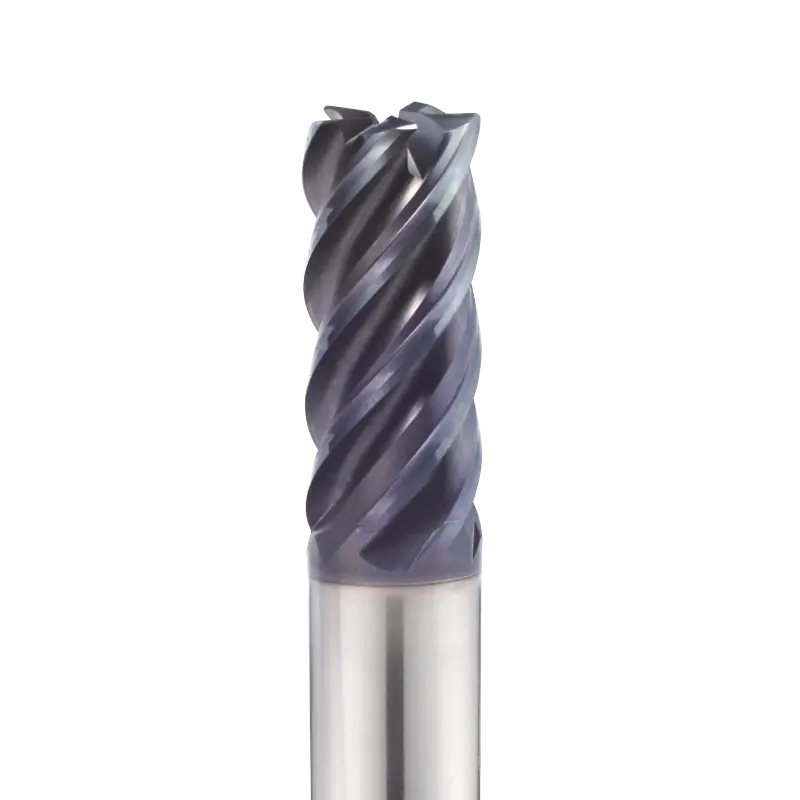

A TitaNox-Power 5-élű szerszámok ideálisak ezekhez a nehezen megmunkálható, hőálló ötvözetekhez. A dinamikus marás különösen előnyös hőálló anyagoknál, ahol a hőmérséklet-csökkentés kulcsfontosságú a szerszáméltartam szempontjából.

7. Konklúzió: valós eredmények és a modern gyártás új szemlélete

A dinamikus marás nem csupán elméleti előnyökkel jár, hanem kézzelfogható, mérhető eredményeket produkál a gyártásban. A dinamikus stratégiák bevezetése a következő üzleti előnyöket biztosítja:

• Drámaian csökkentett ciklusidők
• Jelentősen hosszabb szerszáméltartam
• Alacsonyabb gyártási költségek
• Csökkentett szerszámkészlet, mivel egyetlen sokoldalú szerszám több feladatot is el tud látni

A dinamikus marás tehát több mint egy technika; egy modern, digitális és fenntartható gyártási filozófia. Egy olyan szemlélet, ahol az adatvezérelt döntések, az intelligens szoftverek és a csúcstechnológiás szerszámok együttesen maximalizálják a termelékenységet, és új szintre emelik a CNC megmunkálás hatékonyságát.
