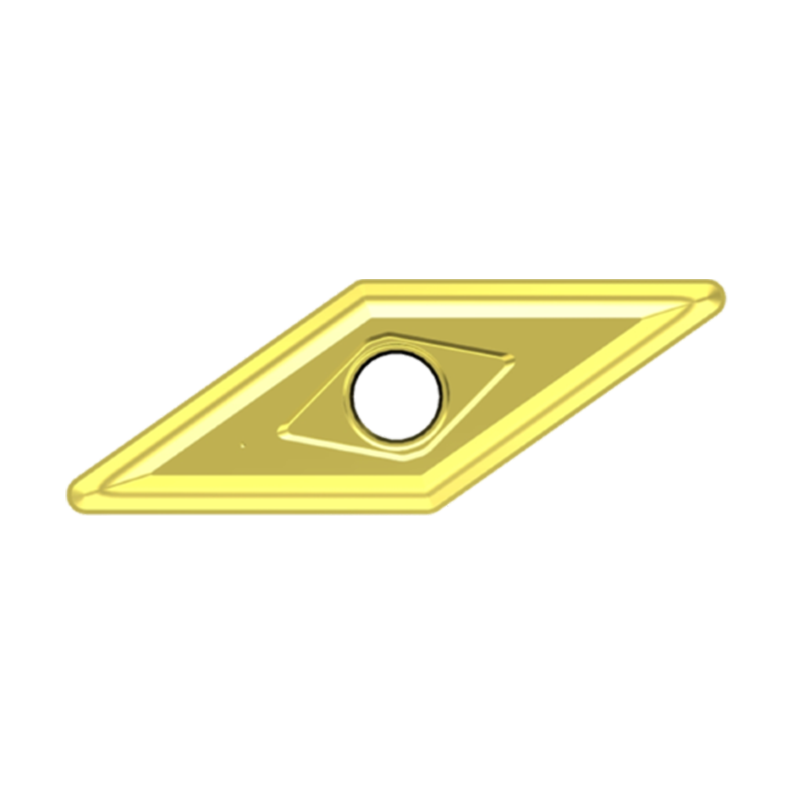

V alakú esztergalapkák (35°-os romboid)
-
Munkámba
-
Gépembe
-
Raktáramba
-
Szerszámaimba
-
Anyagaimba
-
Befogástechnikáimba
Szűrők
|
|
Megnevezés
Megnevezés
|
Stílus
Stílus
|
Élgeo- metria
Élgeo- metria
|
Lapka rögzítés
Lapka rögzítés
|
Élek száma
Élek száma
|
Hátszög
Hátszög
|
Szer- szám- anyag
Szer- szám- anyag
|
Lapka méret
Lapka méret
|
Lapka vastagság (névl.)
Lapka vastagság (névl.)
|
Rádiusz
Rádiusz
(mm) |
Fogás- mélység
Fogás- mélység
(mm) |
Oldalak száma
Oldalak száma
|
Forgács- törő elhelyez -kedése
Forgács- törő elhelyez -kedése
|
Irány
Irány
|
Bevonat típusa
Bevonat típusa
|
Élhossz
Élhossz
(mm) |
Forgács- törő
Forgács- törő
|
Minőség / Bevonat
Minőség / Bevonat
|
Élkikép- zés
Élkikép- zés
|
Élletörés szöge
Élletörés szöge
|
Élletörés széles- sége
Élletörés széles- sége
(mm) |
Forgács- törő széles- sége
Forgács- törő széles- sége
(mm) |
Lapka vastagság
Lapka vastagság
(mm) |
Beírható kör
Beírható kör
(mm) |
Lapka szélesség
Lapka szélesség
(mm) |
Rögzítő- furat átmérő
Rögzítő- furat átmérő
(mm) |
Homlok- szög (axiális)
Homlok- szög (axiális)
|
Előtolás
Előtolás
(mm/ford) |
Hátszög jelölése
Hátszög jelölése
|
Tűrés- osztály
Tűrés- osztály
|
Lapka rögzítés/ forgács- törő jel.
Lapka rögzítés/ forgács- törő jel.
|
Élkikép- zés jelölése
Élkikép- zés jelölése
|
Kompati- bilitás
Kompati- bilitás
|
ISO P szívósság tart.
ISO P szívósság tart.
|
ISO P szívósság közép- érték
ISO P szívósság közép- érték
|
ISO M szívósság tart.
ISO M szívósság tart.
|
ISO M szívósság közép- érték
ISO M szívósság közép- érték
|
ISO K szívósság tart.
ISO K szívósság tart.
|
ISO K szívósság közép- érték
ISO K szívósság közép- érték
|
ISO N szívósság tart.
ISO N szívósság tart.
|
ISO N szívósság közép- érték
ISO N szívósság közép- érték
|
ISO S szívósság tart.
ISO S szívósság tart.
|
ISO S szívósság közép- érték
ISO S szívósság közép- érték
|
ISO H szívósság tart.
ISO H szívósság tart.
|
ISO H szívósság közép- érték
ISO H szívósság közép- érték
|
Lapka alak jelölése
Lapka alak jelölése
|
Alak
Alak
|
Kat. csop.
Kat. csop.
|
Tömeg (nettó)
Tömeg (nettó)
(kg) |
|
Ajánlás
Ajánlás
|
Információ/Ár
|
Műveletek
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 0.8
Fogásmélység (mm)
:
0.5 - 2.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.5
Forgácstörő:
EM
Minőség:
- YBM153
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.45
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- VC..1604..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VCMT160408-EM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 0.8
Fogásmélység (mm)
:
0.5 - 2.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.5
Forgácstörő:
EM
Minőség:
- YBM153
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.45
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- VC..1604..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VCMT160408-EM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Alumínium
Lapka rögzítés:
Speciális
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11 - 22
Lapka vastagság (névleges):
2 - 5
Rádiusz (mm)
:
0.1 - 3
Fogásmélység (mm)
:
0.3 - 7
Oldalak száma:
1
Forgácstörő elhelyezkedése:
-
Irány:
Neutrális
Bevonat típusa:
PVD - Bevonat nélküli
Élhossz (mm)
:
11 - 22
Forgácstörő:
LH
Minőség:
YCD110 - YD201
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
2.38 - 5.56
Beírható kör (mm)
:
6.35 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8 - 5.5
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 1
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
X
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1102.. - VC..2205..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
5 - 30
ISO K szívósság középérték:
10 - 20
ISO N szívósság tartomány:
5 - 30
ISO N szívósság középérték:
10 - 20
ISO S szívósság tartomány:
5 - 15
ISO S szívósság középérték:
10
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGX110204-LH - VCGX220530-LH
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Alumínium
Lapka rögzítés:
Speciális
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11 - 22
Lapka vastagság (névleges):
2 - 5
Rádiusz (mm)
:
0.1 - 3
Fogásmélység (mm)
:
0.3 - 7
Oldalak száma:
1
Forgácstörő elhelyezkedése:
-
Irány:
Neutrális
Bevonat típusa:
PVD - Bevonat nélküli
Élhossz (mm)
:
11 - 22
Forgácstörő:
LH
Minőség:
YCD110 - YD201
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
2.38 - 5.56
Beírható kör (mm)
:
6.35 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8 - 5.5
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 1
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
X
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1102.. - VC..2205..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
5 - 30
ISO K szívósság középérték:
10 - 20
ISO N szívósság tartomány:
5 - 30
ISO N szívósság középérték:
10 - 20
ISO S szívósság tartomány:
5 - 15
ISO S szívósság középérték:
10
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGX110204-LH - VCGX220530-LH
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
16
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.3 - 2.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
15.8
Forgácstörő:
UG
Minőség:
YG1020 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 0.3
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1604..
ISO P szívósság tartomány:
15 - 35
ISO P szívósság középérték:
10 - 30
ISO M szívósság tartomány:
5 - 25
ISO M szívósság középérték:
15
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
10 - 20
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCMT160404-UG - VCMT160408-UG
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
16
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.3 - 2.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
15.8
Forgácstörő:
UG
Minőség:
YG1020 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 0.3
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1604..
ISO P szívósság tartomány:
15 - 35
ISO P szívósság középérték:
10 - 30
ISO M szívósság tartomány:
5 - 25
ISO M szívósság középérték:
15
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
10 - 20
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCMT160404-UG - VCMT160408-UG
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 0.8
Fogásmélység (mm)
:
0.06 - 1.8
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.5
Forgácstörő:
EF
Minőség:
- YBM153
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.03 - 0.27
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- VB..1604..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VBMT160408-EF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 0.8
Fogásmélység (mm)
:
0.06 - 1.8
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.5
Forgácstörő:
EF
Minőség:
- YBM153
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.03 - 0.27
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- VB..1604..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VBMT160408-EF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 1.2
Fogásmélység (mm)
:
0.23 - 2.7
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.5
Forgácstörő:
HM
Minőség:
- YBM253
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.07 - 0.32
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- VB..1604..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
10 - 35
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
10 - 15
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VBMT160412-HM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 1.2
Fogásmélység (mm)
:
0.23 - 2.7
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.5
Forgácstörő:
HM
Minőség:
- YBM253
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.07 - 0.32
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- VB..1604..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
10 - 35
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
10 - 15
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VBMT160412-HM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Cermet
Lapka méret:
11 - 16
Lapka vastagság (névleges):
3 - 4
Rádiusz (mm)
:
0.2 - 0.4
Fogásmélység (mm)
:
0.05 - 1.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
PVD - Bevonat nélküli
Élhossz (mm)
:
11 - 16.5
Forgácstörő:
SF
Minőség:
YNT251F - YNT251
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 4.76
Beírható kör (mm)
:
6.35 - 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8 - 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.25
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103.. - VC..1604..
ISO P szívósság tartomány:
5 - 25
ISO P szívósság középérték:
15 - 25
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGT110302-SF - VCGT160404-SF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Cermet
Lapka méret:
11 - 16
Lapka vastagság (névleges):
3 - 4
Rádiusz (mm)
:
0.2 - 0.4
Fogásmélység (mm)
:
0.05 - 1.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
PVD - Bevonat nélküli
Élhossz (mm)
:
11 - 16.5
Forgácstörő:
SF
Minőség:
YNT251F - YNT251
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 4.76
Beírható kör (mm)
:
6.35 - 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8 - 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.25
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103.. - VC..1604..
ISO P szívósság tartomány:
5 - 25
ISO P szívósság középérték:
15 - 25
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGT110302-SF - VCGT160404-SF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Alumínium
Lapka rögzítés:
Speciális
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11 - 22
Lapka vastagság (névleges):
3 - 5
Rádiusz (mm)
:
0.1 - 3
Fogásmélység (mm)
:
0.3 - 7
Oldalak száma:
1
Forgácstörő elhelyezkedése:
-
Irány:
Neutrális
Bevonat típusa:
PVD - Bevonat nélküli
Élhossz (mm)
:
11 - 22
Forgácstörő:
LC
Minőség:
YBG101 - YD201
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 5.56
Beírható kör (mm)
:
6.35 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8 - 5.5
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 1
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
X
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103.. - VC..2205..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
20 - 40
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
5 - 30
ISO K szívósság középérték:
10 - 20
ISO N szívósság tartomány:
5 - 30
ISO N szívósság középérték:
10 - 20
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGX110301-LC - VCGX220530-LC
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Alumínium
Lapka rögzítés:
Speciális
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11 - 22
Lapka vastagság (névleges):
3 - 5
Rádiusz (mm)
:
0.1 - 3
Fogásmélység (mm)
:
0.3 - 7
Oldalak száma:
1
Forgácstörő elhelyezkedése:
-
Irány:
Neutrális
Bevonat típusa:
PVD - Bevonat nélküli
Élhossz (mm)
:
11 - 22
Forgácstörő:
LC
Minőség:
YBG101 - YD201
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 5.56
Beírható kör (mm)
:
6.35 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8 - 5.5
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 1
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
X
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103.. - VC..2205..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
20 - 40
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
5 - 30
ISO K szívósság középérték:
10 - 20
ISO N szívósság tartomány:
5 - 30
ISO N szívósság középérték:
10 - 20
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGX110301-LC - VCGX220530-LC
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 0.4
Fogásmélység (mm)
:
0.5 - 2.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.5
Forgácstörő:
EF
Minőség:
- YBG205
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.2
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- VC..1604..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
20 - 40
ISO M szívósság középérték:
20 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VCMT160404-EF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 0.4
Fogásmélység (mm)
:
0.5 - 2.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.5
Forgácstörő:
EF
Minőség:
- YBG205
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.2
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- VC..1604..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
20 - 40
ISO M szívósság középérték:
20 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VCMT160404-EF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 0.8
Fogásmélység (mm)
:
0.15 - 2.7
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.5
Forgácstörő:
EM
Minőség:
- YBM153
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.07 - 0.27
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- VB..1604..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
15 - 20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VBMT160408-EM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 0.8
Fogásmélység (mm)
:
0.15 - 2.7
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.5
Forgácstörő:
EM
Minőség:
- YBM153
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.07 - 0.27
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- VB..1604..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
15 - 20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VBMT160408-EM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
16
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.5 - 2.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
15.8
Forgácstörő:
UF
Minőség:
YG3115 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
3.81
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.25
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
VN..1604..
ISO P szívósság tartomány:
5 - 35
ISO P szívósság középérték:
10 - 30
ISO M szívósság tartomány:
5 - 25
ISO M szívósság középérték:
15
ISO K szívósság tartomány:
15 - 35
ISO K szívósság középérték:
30
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VNMG160404-UF - VNMG160408-UF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
16
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.5 - 2.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
15.8
Forgácstörő:
UF
Minőség:
YG3115 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
3.81
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.25
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
VN..1604..
ISO P szívósság tartomány:
5 - 35
ISO P szívósság középérték:
10 - 30
ISO M szívósság tartomány:
5 - 25
ISO M szívósság középérték:
15
ISO K szívósság tartomány:
15 - 35
ISO K szívósság középérték:
30
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VNMG160404-UF - VNMG160408-UF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
11
Lapka vastagság (névleges):
2
Rádiusz (mm)
:
0.2 - 0.8
Fogásmélység (mm)
:
0.2 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
11
Forgácstörő:
HF
Minőség:
YBC151 - YBG202
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
2.38
Beírható kör (mm)
:
6.35
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.4
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VB..1102..
ISO P szívósság tartomány:
10 - 35
ISO P szívósság középérték:
20 - 25
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VBMT110202-HF - VBMT110208-HF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
11
Lapka vastagság (névleges):
2
Rádiusz (mm)
:
0.2 - 0.8
Fogásmélység (mm)
:
0.2 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
11
Forgácstörő:
HF
Minőség:
YBC151 - YBG202
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
2.38
Beírható kör (mm)
:
6.35
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.4
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VB..1102..
ISO P szívósság tartomány:
10 - 35
ISO P szívósság középérték:
20 - 25
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VBMT110202-HF - VBMT110208-HF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11
Lapka vastagság (névleges):
3
Rádiusz (mm)
:
0.4
Fogásmélység (mm)
:
0.05 - 1
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
PVD
Élhossz (mm)
:
11
Forgácstörő:
SF
Minőség:
YBG102 - YBG205
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18
Beírható kör (mm)
:
6.35
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.25
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
20 - 40
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
- 15
ISO S szívósság középérték:
10 - 20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGT110304-SF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11
Lapka vastagság (névleges):
3
Rádiusz (mm)
:
0.4
Fogásmélység (mm)
:
0.05 - 1
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
PVD
Élhossz (mm)
:
11
Forgácstörő:
SF
Minőség:
YBG102 - YBG205
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18
Beírható kör (mm)
:
6.35
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.25
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
20 - 40
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
- 15
ISO S szívósság középérték:
10 - 20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGT110304-SF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 1.2
Fogásmélység (mm)
:
0.1 - 2.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.6
Forgácstörő:
EF
Minőség:
- YBM153
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 3.81
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.45
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
- VN..1604..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VNMG160412-EF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
- 16
Lapka vastagság (névleges):
- 4
Rádiusz (mm)
:
- 1.2
Fogásmélység (mm)
:
0.1 - 2.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 16.6
Forgácstörő:
EF
Minőség:
- YBM153
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 3.81
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.45
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
- VN..1604..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
- VNMG160412-EF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11
Lapka vastagság (névleges):
3
Rádiusz (mm)
:
0.1 - 0.2
Fogásmélység (mm)
:
0.05 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Balos - Jobbos
Bevonat típusa:
PVD
Élhossz (mm)
:
11
Forgácstörő:
USF
Minőség:
YBG202
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18
Beírható kör (mm)
:
6.35
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.03 - 0.18
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGT110301L-USF - VCGT110302R-USF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11
Lapka vastagság (névleges):
3
Rádiusz (mm)
:
0.1 - 0.2
Fogásmélység (mm)
:
0.05 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Balos - Jobbos
Bevonat típusa:
PVD
Élhossz (mm)
:
11
Forgácstörő:
USF
Minőség:
YBG202
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18
Beírható kör (mm)
:
6.35
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.03 - 0.18
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGT110301L-USF - VCGT110302R-USF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
16
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.25 - 1.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
16.6
Forgácstörő:
DF
Minőség:
YBC152 - YBC252
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
3.81
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.07 - 0.4
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
VN..1604..
ISO P szívósság tartomány:
10 - 35
ISO P szívósság középérték:
15 - 25
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VNMG160404-DF - VNMG160408-DF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
16
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.25 - 1.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
16.6
Forgácstörő:
DF
Minőség:
YBC152 - YBC252
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
3.81
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.07 - 0.4
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
VN..1604..
ISO P szívósság tartomány:
10 - 35
ISO P szívósság középérték:
15 - 25
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VNMG160404-DF - VNMG160408-DF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11
Lapka vastagság (névleges):
3
Rádiusz (mm)
:
0.4
Fogásmélység (mm)
:
0.2 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
11
Forgácstörő:
HF
Minőség:
YBC251 - YBG205
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18
Beírható kör (mm)
:
6.35
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.3
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103..
ISO P szívósság tartomány:
10 - 35
ISO P szívósság középérték:
20 - 25
ISO M szívósság tartomány:
20 - 40
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGT110304-HF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11
Lapka vastagság (névleges):
3
Rádiusz (mm)
:
0.4
Fogásmélység (mm)
:
0.2 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
11
Forgácstörő:
HF
Minőség:
YBC251 - YBG205
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18
Beírható kör (mm)
:
6.35
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.3
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103..
ISO P szívósság tartomány:
10 - 35
ISO P szívósság középérték:
20 - 25
ISO M szívósság tartomány:
20 - 40
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGT110304-HF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Alumínium
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11 - 16
Lapka vastagság (névleges):
3 - 4
Rádiusz (mm)
:
0.1 - 1.2
Fogásmélység (mm)
:
0.2 - 3
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
DLC - Bevonat nélküli
Élhossz (mm)
:
10.63 - 15.8
Forgácstörő:
AL
Minőség:
YG10 - YG100
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 4.76
Beírható kör (mm)
:
6.35 - 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8 - 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.02 - 0.35
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103.. - VC..1604..
ISO P szívósság tartomány:
-
ISO P szívósság középérték:
-
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
5 - 25
ISO N szívósság középérték:
20
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGT110301-AL - VCGT160412-AL
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Alumínium
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
11 - 16
Lapka vastagság (névleges):
3 - 4
Rádiusz (mm)
:
0.1 - 1.2
Fogásmélység (mm)
:
0.2 - 3
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
DLC - Bevonat nélküli
Élhossz (mm)
:
10.63 - 15.8
Forgácstörő:
AL
Minőség:
YG10 - YG100
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 4.76
Beírható kör (mm)
:
6.35 - 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8 - 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.02 - 0.35
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1103.. - VC..1604..
ISO P szívósság tartomány:
-
ISO P szívósság középérték:
-
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
5 - 25
ISO N szívósság középérték:
20
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCGT110301-AL - VCGT160412-AL
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
16
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.5 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
15.8
Forgácstörő:
UF
Minőség:
YG3115 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.25
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1604..
ISO P szívósság tartomány:
5 - 35
ISO P szívósság középérték:
10 - 30
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
15 - 35
ISO K szívósság középérték:
30
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCMT160404-UF - VCMT160408-UF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
16
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.5 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
15.8
Forgácstörő:
UF
Minőség:
YG3115 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.25
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VC..1604..
ISO P szívósság tartomány:
5 - 35
ISO P szívósság középérték:
10 - 30
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
15 - 35
ISO K szívósság középérték:
30
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VCMT160404-UF - VCMT160408-UF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
16
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.5 - 2.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
15.8
Forgácstörő:
UG
Minőség:
YG1020 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.15 - 0.3
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VB..1604..
ISO P szívósság tartomány:
15 - 35
ISO P szívósság középérték:
10 - 30
ISO M szívósság tartomány:
5 - 25
ISO M szívósság középérték:
15
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
10 - 20
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VBMT160404-UG - VBMT160408-UG
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
16
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.5 - 2.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
15.8
Forgácstörő:
UG
Minőség:
YG1020 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.15 - 0.3
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VB..1604..
ISO P szívósság tartomány:
15 - 35
ISO P szívósság középérték:
10 - 30
ISO M szívósság tartomány:
5 - 25
ISO M szívósság középérték:
15
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
10 - 20
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VBMT160404-UG - VBMT160408-UG
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
11 - 16
Lapka vastagság (névleges):
3 - 4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.1 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
10.63 - 15.8
Forgácstörő:
UF
Minőség:
YG3115 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 4.76
Beírható kör (mm)
:
6.35 - 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8 - 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.04 - 0.25
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VB..1103.. - VB..1604..
ISO P szívósság tartomány:
5 - 35
ISO P szívósság középérték:
10 - 30
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
15 - 35
ISO K szívósság középérték:
30
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VBMT110304-UF - VBMT160408-UF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
2
Hátszög:
5°
Szerszámanyag:
Keményfém
Lapka méret:
11 - 16
Lapka vastagság (névleges):
3 - 4
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.1 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
10.63 - 15.8
Forgácstörő:
UF
Minőség:
YG3115 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 4.76
Beírható kör (mm)
:
6.35 - 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
2.8 - 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.04 - 0.25
Hátszög jelölése:
B
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
VB..1103.. - VB..1604..
ISO P szívósság tartomány:
5 - 35
ISO P szívósság középérték:
10 - 30
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
15 - 35
ISO K szívósság középérték:
30
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
V
Alak:
35°-os romboid
Katalógus csoportosítás:
VBMT110304-UF - VBMT160408-UF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nincsenek megjeleníthető tételek!
