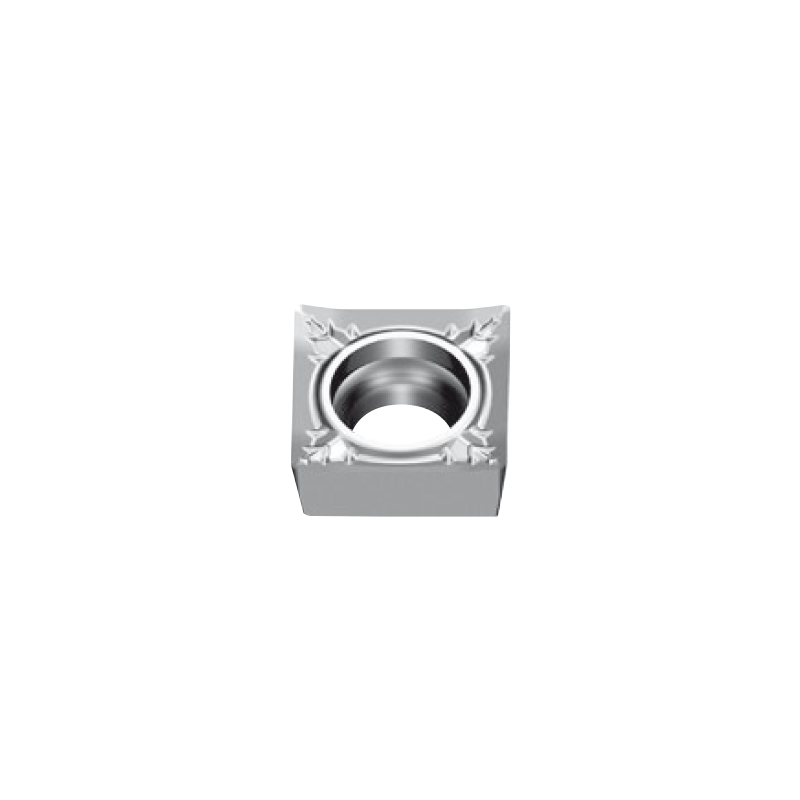

S alakú esztergalapkák (Négyzet)
-
Munkámba
-
Gépembe
-
Raktáramba
-
Szerszámaimba
-
Anyagaimba
-
Befogástechnikáimba
Szűrők
|
|
Megnevezés
Megnevezés
|
Stílus
Stílus
|
Élgeo- metria
Élgeo- metria
|
Lapka rögzítés
Lapka rögzítés
|
Élek száma
Élek száma
|
Hátszög
Hátszög
|
Szer- szám- anyag
Szer- szám- anyag
|
Lapka méret
Lapka méret
|
Lapka vastagság (névl.)
Lapka vastagság (névl.)
|
Rádiusz
Rádiusz
(mm) |
Fogás- mélység
Fogás- mélység
(mm) |
Oldalak száma
Oldalak száma
|
Forgács- törő elhelyez -kedése
Forgács- törő elhelyez -kedése
|
Irány
Irány
|
Bevonat típusa
Bevonat típusa
|
Élhossz
Élhossz
(mm) |
Forgács- törő
Forgács- törő
|
Minőség / Bevonat
Minőség / Bevonat
|
Élkikép- zés
Élkikép- zés
|
Élletörés szöge
Élletörés szöge
|
Élletörés széles- sége
Élletörés széles- sége
(mm) |
Forgács- törő széles- sége
Forgács- törő széles- sége
(mm) |
Lapka vastagság
Lapka vastagság
(mm) |
Beírható kör
Beírható kör
(mm) |
Lapka szélesség
Lapka szélesség
(mm) |
Rögzítő- furat átmérő
Rögzítő- furat átmérő
(mm) |
Homlok- szög (axiális)
Homlok- szög (axiális)
|
Előtolás
Előtolás
(mm/ford) |
Hátszög jelölése
Hátszög jelölése
|
Tűrés- osztály
Tűrés- osztály
|
Lapka rögzítés/ forgács- törő jel.
Lapka rögzítés/ forgács- törő jel.
|
Élkikép- zés jelölése
Élkikép- zés jelölése
|
Kompati- bilitás
Kompati- bilitás
|
ISO P szívósság tart.
ISO P szívósság tart.
|
ISO P szívósság közép- érték
ISO P szívósság közép- érték
|
ISO M szívósság tart.
ISO M szívósság tart.
|
ISO M szívósság közép- érték
ISO M szívósság közép- érték
|
ISO K szívósság tart.
ISO K szívósság tart.
|
ISO K szívósság közép- érték
ISO K szívósság közép- érték
|
ISO N szívósság tart.
ISO N szívósság tart.
|
ISO N szívósság közép- érték
ISO N szívósság közép- érték
|
ISO S szívósság tart.
ISO S szívósság tart.
|
ISO S szívósság közép- érték
ISO S szívósság közép- érték
|
ISO H szívósság tart.
ISO H szívósság tart.
|
ISO H szívósság közép- érték
ISO H szívósság közép- érték
|
Lapka alak jelölése
Lapka alak jelölése
|
Alak
Alak
|
Kat. csop.
Kat. csop.
|
Tömeg (nettó)
Tömeg (nettó)
(kg) |
|
Ajánlás
Ajánlás
|
Információ/Ár
|
Műveletek
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Stílus:
Negatív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
15 - 25
Lapka vastagság (névleges):
6 - 9
Rádiusz (mm)
:
1.2 - 2.4
Fogásmélység (mm)
:
1 - 12.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
15.88 - 25.4
Forgácstörő:
DR
Minőség:
YBC203 - YBC352
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
6.35 - 9.53
Beírható kör (mm)
:
15.88 - 25.4
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
6.35 - 9.12
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.25 - 1.2
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
M
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1506.. - SN..2509..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMM150612-DR - SNMM250924-DR
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
15 - 25
Lapka vastagság (névleges):
6 - 9
Rádiusz (mm)
:
1.2 - 2.4
Fogásmélység (mm)
:
1 - 12.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
15.88 - 25.4
Forgácstörő:
DR
Minőség:
YBC203 - YBC352
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
6.35 - 9.53
Beírható kör (mm)
:
15.88 - 25.4
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
6.35 - 9.12
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.25 - 1.2
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
M
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1506.. - SN..2509..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMM150612-DR - SNMM250924-DR
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 19
Lapka vastagság (névleges):
3 - 6
Rádiusz (mm)
:
0.8 - 1.6
Fogásmélység (mm)
:
0.5 - 7
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Nincs
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
12.7 - 19.05
Forgácstörő:
Flat
Minőség:
YB7310 - YBD152C
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 6.35
Beírható kör (mm)
:
9.53 - 19.05
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16 - 7.94
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 1
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
A
Élkiképzés jelölése:
-
Kompatibilitás:
SN..0903.. - SN..1906..
ISO P szívósság tartomány:
-
ISO P szívósság középérték:
-
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
5 - 15
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMA090308 - SNMA190616
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 19
Lapka vastagság (névleges):
3 - 6
Rádiusz (mm)
:
0.8 - 1.6
Fogásmélység (mm)
:
0.5 - 7
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Nincs
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
12.7 - 19.05
Forgácstörő:
Flat
Minőség:
YB7310 - YBD152C
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 6.35
Beírható kör (mm)
:
9.53 - 19.05
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16 - 7.94
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 1
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
A
Élkiképzés jelölése:
-
Kompatibilitás:
SN..0903.. - SN..1906..
ISO P szívósság tartomány:
-
ISO P szívósság középérték:
-
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
5 - 15
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMA090308 - SNMA190616
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 19
Lapka vastagság (névleges):
3 - 6
Rádiusz (mm)
:
0.4 - 1.6
Fogásmélység (mm)
:
0.4 - 9
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
9.53 - 19.05
Forgácstörő:
DM
Minőség:
YBC252F - YBC352
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 6.35
Beírható kör (mm)
:
9.53 - 19.05
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
3.81 - 7.94
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 0.65
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
SN..0903.. - SN..1906..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMG090304-DM - SNMG190616-DM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 19
Lapka vastagság (névleges):
3 - 6
Rádiusz (mm)
:
0.4 - 1.6
Fogásmélység (mm)
:
0.4 - 9
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
9.53 - 19.05
Forgácstörő:
DM
Minőség:
YBC252F - YBC352
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 6.35
Beírható kör (mm)
:
9.53 - 19.05
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
3.81 - 7.94
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 0.65
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
SN..0903.. - SN..1906..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMG090304-DM - SNMG190616-DM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
- 12
Lapka vastagság (névleges):
- T3
Rádiusz (mm)
:
- 1.2
Fogásmélység (mm)
:
0.25 - 3.6
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 12.7
Forgácstörő:
EM
Minőség:
- YBM253
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.08 - 0.43
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- SC..1204..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
- 20
ISO S szívósság középérték:
10 - 20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
- SCMT120412-EM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
- 12
Lapka vastagság (névleges):
- T3
Rádiusz (mm)
:
- 1.2
Fogásmélység (mm)
:
0.25 - 3.6
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 12.7
Forgácstörő:
EM
Minőség:
- YBM253
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 4.76
Beírható kör (mm)
:
- 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.08 - 0.43
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- SC..1204..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
- 20
ISO S szívósság középérték:
10 - 20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
- SCMT120412-EM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
- 25
Lapka vastagság (névleges):
- 9
Rádiusz (mm)
:
- 2.4
Fogásmélység (mm)
:
0.7 - 15
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 25.4
Forgácstörő:
DR
Minőség:
- YBG202
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 9.53
Beírható kör (mm)
:
- 25.4
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 9.12
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.2 - 1.2
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
- SN..2509..
ISO P szívósság tartomány:
5 - 40
ISO P szívósság középérték:
10 - 35
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
5 - 35
ISO K szívósság középérték:
10 - 30
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
- SNMG250924-DR
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
- 25
Lapka vastagság (névleges):
- 9
Rádiusz (mm)
:
- 2.4
Fogásmélység (mm)
:
0.7 - 15
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 25.4
Forgácstörő:
DR
Minőség:
- YBG202
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 9.53
Beírható kör (mm)
:
- 25.4
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 9.12
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.2 - 1.2
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
- SN..2509..
ISO P szívósság tartomány:
5 - 40
ISO P szívósság középérték:
10 - 35
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
5 - 35
ISO K szívósság középérték:
10 - 30
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
- SNMG250924-DR
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Alumínium
Lapka rögzítés:
Speciális
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 12
Lapka vastagság (névleges):
4 - T3
Rádiusz (mm)
:
0.2 - 0.8
Fogásmélység (mm)
:
0.5 - 5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
-
Irány:
Neutrális
Bevonat típusa:
PVD - Bevonat nélküli
Élhossz (mm)
:
9.53 - 12.7
Forgácstörő:
LH
Minőség:
YBG102 - YD101
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97 - 4.76
Beírható kör (mm)
:
9.53 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4 - 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.6
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
X
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3.. - SC..1204..
ISO P szívósság tartomány:
-
ISO P szívósság középérték:
-
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
5 - 20
ISO K szívósság középérték:
10
ISO N szívósság tartomány:
5 - 20
ISO N szívósság középérték:
10
ISO S szívósság tartomány:
5 - 15
ISO S szívósság középérték:
10
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCGX09T302-LH - SCGX120408-LH
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Alumínium
Lapka rögzítés:
Speciális
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 12
Lapka vastagság (névleges):
4 - T3
Rádiusz (mm)
:
0.2 - 0.8
Fogásmélység (mm)
:
0.5 - 5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
-
Irány:
Neutrális
Bevonat típusa:
PVD - Bevonat nélküli
Élhossz (mm)
:
9.53 - 12.7
Forgácstörő:
LH
Minőség:
YBG102 - YD101
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97 - 4.76
Beírható kör (mm)
:
9.53 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4 - 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.6
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
X
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3.. - SC..1204..
ISO P szívósság tartomány:
-
ISO P szívósság középérték:
-
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
5 - 20
ISO K szívósság középérték:
10
ISO N szívósság tartomány:
5 - 20
ISO N szívósság középérték:
10
ISO S szívósság tartomány:
5 - 15
ISO S szívósság középérték:
10
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCGX09T302-LH - SCGX120408-LH
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
- 15
Lapka vastagság (névleges):
- 6
Rádiusz (mm)
:
- 1.6
Fogásmélység (mm)
:
0.5 - 8
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 15.88
Forgácstörő:
EM
Minőség:
- YBM253
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 6.35
Beírható kör (mm)
:
- 15.88
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 6.35
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.75
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
- SN..1506..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
- SNMG150616-EM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
- 15
Lapka vastagság (névleges):
- 6
Rádiusz (mm)
:
- 1.6
Fogásmélység (mm)
:
0.5 - 8
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 15.88
Forgácstörő:
EM
Minőség:
- YBM253
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 6.35
Beírható kör (mm)
:
- 15.88
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 6.35
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.75
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
- SN..1506..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
- SNMG150616-EM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
- 15
Lapka vastagság (névleges):
- 6
Rádiusz (mm)
:
- 1.2
Fogásmélység (mm)
:
0.5 - 4
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 15.88
Forgácstörő:
EF
Minőség:
- YBM153
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 6.35
Beírható kör (mm)
:
- 15.88
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 6.35
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.45
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
- SN..1506..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
- SNMG150612-EF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
- 15
Lapka vastagság (névleges):
- 6
Rádiusz (mm)
:
- 1.2
Fogásmélység (mm)
:
0.5 - 4
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 15.88
Forgácstörő:
EF
Minőség:
- YBM153
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 6.35
Beírható kör (mm)
:
- 15.88
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 6.35
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.45
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
- SN..1506..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
10 - 40
ISO M szívósság középérték:
15 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
- SNMG150612-EF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 12
Lapka vastagság (névleges):
4 - T3
Rádiusz (mm)
:
0.4 - 1.2
Fogásmélység (mm)
:
0.25 - 3.6
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
9.53 - 12.7
Forgácstörő:
HM
Minőség:
YBC152 - YBG202
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97 - 4.76
Beírható kör (mm)
:
9.53 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4 - 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.08 - 0.43
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3.. - SC..1204..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
10 - 15
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCMT09T304-HM - SCMT120412-HM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 12
Lapka vastagság (névleges):
4 - T3
Rádiusz (mm)
:
0.4 - 1.2
Fogásmélység (mm)
:
0.25 - 3.6
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
9.53 - 12.7
Forgácstörő:
HM
Minőség:
YBC152 - YBG202
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97 - 4.76
Beírható kör (mm)
:
9.53 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4 - 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.08 - 0.43
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3.. - SC..1204..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
10 - 15
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCMT09T304-HM - SCMT120412-HM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 19
Lapka vastagság (névleges):
3 - 6
Rádiusz (mm)
:
0.4 - 1.6
Fogásmélység (mm)
:
0.4 - 7.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
9.53 - 19.05
Forgácstörő:
PM
Minőség:
YBC252F - YBD152
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 6.35
Beírható kör (mm)
:
9.53 - 19.05
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
3.81 - 7.94
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 0.65
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
SN..0903.. - SN..1906..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
5 - 15
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMG090304-PM - SNMG190612-PM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 19
Lapka vastagság (névleges):
3 - 6
Rádiusz (mm)
:
0.4 - 1.6
Fogásmélység (mm)
:
0.4 - 7.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
9.53 - 19.05
Forgácstörő:
PM
Minőség:
YBC252F - YBD152
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.18 - 6.35
Beírható kör (mm)
:
9.53 - 19.05
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
3.81 - 7.94
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 0.65
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
SN..0903.. - SN..1906..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
5 - 15
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMG090304-PM - SNMG190612-PM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
12 - 25
Lapka vastagság (névleges):
4 - 9
Rádiusz (mm)
:
0.8 - 2.4
Fogásmélység (mm)
:
1 - 12.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
12.7 - 25.4
Forgácstörő:
HDR
Minőség:
YBC103 - YBM253
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76 - 9.53
Beírható kör (mm)
:
12.7 - 25.4
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16 - 9.12
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 1.4
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
M
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1204.. - SN..2509..
ISO P szívósság tartomány:
5 - 40
ISO P szívósság középérték:
10 - 35
ISO M szívósság tartomány:
15 - 35
ISO M szívósság középérték:
25
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMM120408-HDR - SNMM250924-HDR
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
12 - 25
Lapka vastagság (névleges):
4 - 9
Rádiusz (mm)
:
0.8 - 2.4
Fogásmélység (mm)
:
1 - 12.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
12.7 - 25.4
Forgácstörő:
HDR
Minőség:
YBC103 - YBM253
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76 - 9.53
Beírható kör (mm)
:
12.7 - 25.4
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16 - 9.12
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 1.4
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
M
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1204.. - SN..2509..
ISO P szívósság tartomány:
5 - 40
ISO P szívósság középérték:
10 - 35
ISO M szívósság tartomány:
15 - 35
ISO M szívósság középérték:
25
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMM120408-HDR - SNMM250924-HDR
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
12 - 25
Lapka vastagság (névleges):
4 - 9
Rádiusz (mm)
:
0.8 - 2.4
Fogásmélység (mm)
:
1 - 12.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
12.7 - 25.4
Forgácstörő:
LR
Minőség:
YBC152 - YBC352
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76 - 9.53
Beírható kör (mm)
:
12.7 - 25.4
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16 - 9.12
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 1.2
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
M
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1204.. - SN..2509..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMM120408-LR - SNMM250924-LR
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
4
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
12 - 25
Lapka vastagság (névleges):
4 - 9
Rádiusz (mm)
:
0.8 - 2.4
Fogásmélység (mm)
:
1 - 12.5
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
12.7 - 25.4
Forgácstörő:
LR
Minőség:
YBC152 - YBC352
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76 - 9.53
Beírható kör (mm)
:
12.7 - 25.4
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16 - 9.12
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 1.2
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
M
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1204.. - SN..2509..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMM120408-LR - SNMM250924-LR
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
12
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.8 - 1.2
Fogásmélység (mm)
:
1 - 3.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
PVD
Élhossz (mm)
:
12.7
Forgácstörő:
MM
Minőség:
YG211 - YG214
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.2 - 0.35
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1204..
ISO P szívósság tartomány:
-
ISO P szívósság középérték:
-
ISO M szívósság tartomány:
5 - 40
ISO M szívósság középérték:
15 - 40
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
25 - 30
ISO S szívósság középérték:
30
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMG120408-MM - SNMG120412-MM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
12
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.8 - 1.2
Fogásmélység (mm)
:
1 - 3.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
PVD
Élhossz (mm)
:
12.7
Forgácstörő:
MM
Minőség:
YG211 - YG214
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.2 - 0.35
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1204..
ISO P szívósság tartomány:
-
ISO P szívósság középérték:
-
ISO M szívósság tartomány:
5 - 40
ISO M szívósság középérték:
15 - 40
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
25 - 30
ISO S szívósság középérték:
30
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMG120408-MM - SNMG120412-MM
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
12
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.8 - 1.2
Fogásmélység (mm)
:
0.3 - 1.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
12.7
Forgácstörő:
DF
Minőség:
YBC252R - YBC252
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 0.5
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1204..
ISO P szívósság tartomány:
10 - 35
ISO P szívósság középérték:
15 - 25
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMG120408-DF - SNMG120412-DF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
12
Lapka vastagság (névleges):
4
Rádiusz (mm)
:
0.8 - 1.2
Fogásmélység (mm)
:
0.3 - 1.5
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
12.7
Forgácstörő:
DF
Minőség:
YBC252R - YBC252
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76
Beírható kör (mm)
:
12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 0.5
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1204..
ISO P szívósság tartomány:
10 - 35
ISO P szívósság középérték:
15 - 25
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMG120408-DF - SNMG120412-DF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
- 9
Lapka vastagság (névleges):
- T3
Rádiusz (mm)
:
- 0.8
Fogásmélység (mm)
:
0.07 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 9.53
Forgácstörő:
EF
Minőség:
- YBG205
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 3.97
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.3
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- SC..09T3..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
20 - 40
ISO M szívósság középérték:
20 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
- SCMT09T308-EF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
- 9
Lapka vastagság (névleges):
- T3
Rádiusz (mm)
:
- 0.8
Fogásmélység (mm)
:
0.07 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
- PVD
Élhossz (mm)
:
- 9.53
Forgácstörő:
EF
Minőség:
- YBG205
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
- 3.97
Beírható kör (mm)
:
- 9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
- 4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.3
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
- SC..09T3..
ISO P szívósság tartomány:
10 - 30
ISO P szívósság középérték:
20
ISO M szívósság tartomány:
20 - 40
ISO M szívósság középérték:
20 - 30
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
ISO S szívósság középérték:
20
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
- SCMT09T308-EF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 12
Lapka vastagság (névleges):
4 - T3
Rádiusz (mm)
:
0.4 - 1.2
Fogásmélység (mm)
:
0.2 - 4.8
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
9.53 - 12.7
Forgácstörő:
HR
Minőség:
YBC152 - YBD152
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97 - 4.76
Beírható kör (mm)
:
9.53 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4 - 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.5
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3.. - SC..1204..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
5 - 15
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCMT09T304-HR - SCMT120412-HR
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Nagyoló
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 12
Lapka vastagság (névleges):
4 - T3
Rádiusz (mm)
:
0.4 - 1.2
Fogásmélység (mm)
:
0.2 - 4.8
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
9.53 - 12.7
Forgácstörő:
HR
Minőség:
YBC152 - YBD152
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97 - 4.76
Beírható kör (mm)
:
9.53 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4 - 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.5
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3.. - SC..1204..
ISO P szívósság tartomány:
10 - 40
ISO P szívósság középérték:
15 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
5 - 15
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCMT09T304-HR - SCMT120412-HR
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9
Lapka vastagság (névleges):
T3
Rádiusz (mm)
:
0.2 - 0.8
Fogásmélység (mm)
:
0.11 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
9.53
Forgácstörő:
HF
Minőség:
YBC152 - YBG202
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.3
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3..
ISO P szívósság tartomány:
10 - 35
ISO P szívósság középérték:
15 - 25
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCMT09T302-HF - SCMT09T308-HF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Simító
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9
Lapka vastagság (névleges):
T3
Rádiusz (mm)
:
0.2 - 0.8
Fogásmélység (mm)
:
0.11 - 2
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
9.53
Forgácstörő:
HF
Minőség:
YBC152 - YBG202
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97
Beírható kör (mm)
:
9.53
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.05 - 0.3
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3..
ISO P szívósság tartomány:
10 - 35
ISO P szívósság középérték:
15 - 25
ISO M szívósság tartomány:
10 - 25
ISO M szívósság középérték:
20
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCMT09T302-HF - SCMT09T308-HF
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 12
Lapka vastagság (névleges):
4 - T3
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.5 - 3
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
9.53 - 12.7
Forgácstörő:
UG
Minőség:
YG1020 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97 - 4.76
Beírható kör (mm)
:
9.53 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4 - 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.15 - 0.35
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3.. - SC..1204..
ISO P szívósság tartomány:
1 - 35
ISO P szívósság középérték:
5 - 30
ISO M szívósság tartomány:
5 - 40
ISO M szívósság középérték:
15 - 40
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
10 - 20
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
25 - 30
ISO S szívósság középérték:
30
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCMT09T304-UG - SCMT120408-UG
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat, egy oldalon kúpsüllyesztéssel (≤65°)
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 12
Lapka vastagság (névleges):
4 - T3
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.5 - 3
Oldalak száma:
1
Forgácstörő elhelyezkedése:
Egy oldalon
Irány:
Neutrális
Bevonat típusa:
CVD - PVD
Élhossz (mm)
:
9.53 - 12.7
Forgácstörő:
UG
Minőség:
YG1020 - YG3030
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97 - 4.76
Beírható kör (mm)
:
9.53 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4 - 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.15 - 0.35
Hátszög jelölése:
C
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
T
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3.. - SC..1204..
ISO P szívósság tartomány:
1 - 35
ISO P szívósság középérték:
5 - 30
ISO M szívósság tartomány:
5 - 40
ISO M szívósság középérték:
15 - 40
ISO K szívósság tartomány:
5 - 25
ISO K szívósság középérték:
10 - 20
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
25 - 30
ISO S szívósság középérték:
30
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCMT09T304-UG - SCMT120408-UG
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Negatív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
12 - 25
Lapka vastagság (névleges):
4 - 9
Rádiusz (mm)
:
0.8 - 2.4
Fogásmélység (mm)
:
0.5 - 9
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
12.7 - 25.4
Forgácstörő:
Általános
Minőség:
YBC251 - YBC351
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76 - 9.53
Beírható kör (mm)
:
12.7 - 25.4
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16 - 9.12
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 1.1
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1204.. - SN..2509..
ISO P szívósság tartomány:
20 - 40
ISO P szívósság középérték:
25 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMG120408 - SNMG250924
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Negatív
Élgeometria:
Közepes
Lapka rögzítés:
Hengeres rögzítő furat
Élek száma:
8
Hátszög:
0°
Szerszámanyag:
Keményfém
Lapka méret:
12 - 25
Lapka vastagság (névleges):
4 - 9
Rádiusz (mm)
:
0.8 - 2.4
Fogásmélység (mm)
:
0.5 - 9
Oldalak száma:
2
Forgácstörő elhelyezkedése:
Mindkét oldalon
Irány:
Neutrális
Bevonat típusa:
CVD
Élhossz (mm)
:
12.7 - 25.4
Forgácstörő:
Általános
Minőség:
YBC251 - YBC351
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
4.76 - 9.53
Beírható kör (mm)
:
12.7 - 25.4
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
5.16 - 9.12
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 1.1
Hátszög jelölése:
N
Tűrésosztály:
M
Lapka rögzítés és forgácstörő jelölése:
G
Élkiképzés jelölése:
-
Kompatibilitás:
SN..1204.. - SN..2509..
ISO P szívósság tartomány:
20 - 40
ISO P szívósság középérték:
25 - 35
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
-
ISO K szívósság középérték:
-
ISO N szívósság tartomány:
-
ISO N szívósság középérték:
-
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SNMG120408 - SNMG250924
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Stílus:
Pozitív
Élgeometria:
Alumínium
Lapka rögzítés:
Speciális
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 12
Lapka vastagság (névleges):
4 - T3
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.5 - 7
Oldalak száma:
1
Forgácstörő elhelyezkedése:
-
Irány:
Neutrális
Bevonat típusa:
PVD - Bevonat nélküli
Élhossz (mm)
:
9.53 - 12.7
Forgácstörő:
LC
Minőség:
YBG101 - YD101
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97 - 4.76
Beírható kör (mm)
:
9.53 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4 - 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 0.6
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
X
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3.. - SC..1204..
ISO P szívósság tartomány:
-
ISO P szívósság középérték:
-
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
5 - 20
ISO K szívósság középérték:
10
ISO N szívósság tartomány:
5 - 20
ISO N szívósság középérték:
10
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCGX09T304-LC - SCGX120408-LC
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
Stílus:
Pozitív
Élgeometria:
Alumínium
Lapka rögzítés:
Speciális
Élek száma:
4
Hátszög:
7°
Szerszámanyag:
Keményfém
Lapka méret:
9 - 12
Lapka vastagság (névleges):
4 - T3
Rádiusz (mm)
:
0.4 - 0.8
Fogásmélység (mm)
:
0.5 - 7
Oldalak száma:
1
Forgácstörő elhelyezkedése:
-
Irány:
Neutrális
Bevonat típusa:
PVD - Bevonat nélküli
Élhossz (mm)
:
9.53 - 12.7
Forgácstörő:
LC
Minőség:
YBG101 - YD101
Élkiképzés:
-
Élletörés szöge:
-
Élletörés szélessége (mm)
:
-
Forgácstörő szélessége (mm)
:
-
Lapka vastagság (mm)
:
3.97 - 4.76
Beírható kör (mm)
:
9.53 - 12.7
Lapka szélesség (mm)
:
-
Rögzítőfurat átmérő (mm)
:
4.4 - 5.56
Homlokszög (axiális):
-
Előtolás (mm/ford)
:
0.1 - 0.6
Hátszög jelölése:
C
Tűrésosztály:
G
Lapka rögzítés és forgácstörő jelölése:
X
Élkiképzés jelölése:
-
Kompatibilitás:
SC..09T3.. - SC..1204..
ISO P szívósság tartomány:
-
ISO P szívósság középérték:
-
ISO M szívósság tartomány:
-
ISO M szívósság középérték:
-
ISO K szívósság tartomány:
5 - 20
ISO K szívósság középérték:
10
ISO N szívósság tartomány:
5 - 20
ISO N szívósság középérték:
10
ISO S szívósság tartomány:
-
ISO S szívósság középérték:
-
ISO H szívósság tartomány:
-
ISO H szívósság középérték:
-
Lapka alak jelölése:
S
Alak:
Négyzet
Katalógus csoportosítás:
SCGX09T304-LC - SCGX120408-LC
Tömeg (nettó) (kg)
:
-
Ajánlás:
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Nincsenek megjeleníthető tételek!
