Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20 - ER40 - Ø3-30
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
340 - 350
Max. megmunkálási mélység (mm)
:
253
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
80 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
17
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20 - ER40 - Ø3-30
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
340 - 350
Max. megmunkálási mélység (mm)
:
253
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
80 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
17
C8 - SK50
ER32 - Ø2-20 - ER40 - Ø3-30
Radiális hosszú
1:1
ATC
Behajtással megegyező
Igen - Nem
10 - 40
340 - 350
(A)
253
35 - 45
(B)
80 - 110
(H)
Hengeres - Ø18 mm
Patronos
20
M16
1250
40
4000
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
17
Leírás:

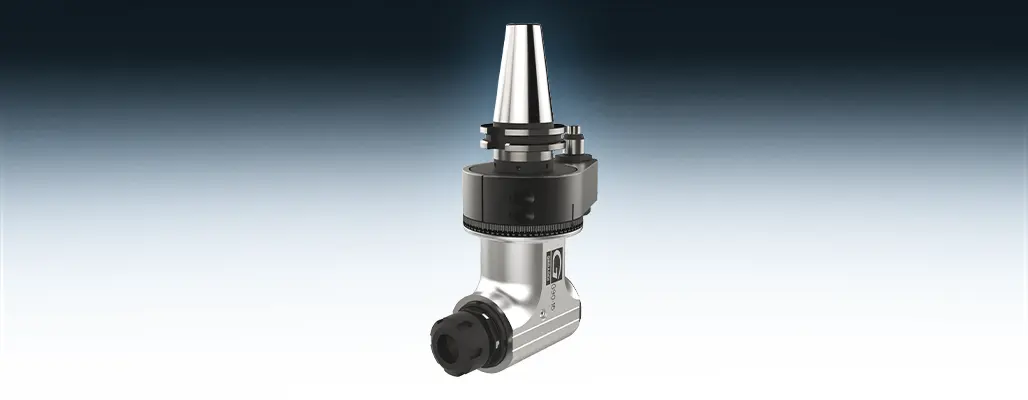

Automatikus szerszámcserélésű integrált szögfejek 90°, moduláris elfordulásgátlóval és pozícionáló csappal. A főtengely és a behajtó kúp egy tömör darabból készült, a felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 10 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER11 - Ø1-7 - ER25 - Ø1-16
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással ellentétes - Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
145 - 160
Max. megmunkálási mélység (mm)
:
64 - 83
Főorsósík - Elfordulásgátló távolság (mm)
:
30 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Kúpos (20°) - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
7 - 16
Max. befogható menetfúró méret :
M6 - M12
Axiális terhelhetőség (N)
:
120 - 510
Nyomaték (Nm)
:
5 - 24
Fordulatszám (rpm)
:
8000 - 10000
Szabvány :
CAT Dual Contact - SK Dual Contact
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Alumínium
Tömeg (nettó) (kg)
:
2.2 - 7.2
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER11 - Ø1-7 - ER25 - Ø1-16
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással ellentétes - Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
145 - 160
Max. megmunkálási mélység (mm)
:
64 - 83
Főorsósík - Elfordulásgátló távolság (mm)
:
30 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Kúpos (20°) - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
7 - 16
Max. befogható menetfúró méret :
M6 - M12
Axiális terhelhetőség (N)
:
120 - 510
Nyomaték (Nm)
:
5 - 24
Fordulatszám (rpm)
:
8000 - 10000
Szabvány :
CAT Dual Contact - SK Dual Contact
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Alumínium
Tömeg (nettó) (kg)
:
2.2 - 7.2
C8 - SK50
ER11 - Ø1-7 - ER25 - Ø1-16
Radiális
1:1
ATC
Behajtással ellentétes - Behajtással megegyező
Igen - Nem
10 - 40
145 - 160
(A)
64 - 83
30 - 45
(B)
65 - 110
(H)
Kúpos (20°) - Ø18 mm
Patronos
7 - 16
M6 - M12
120 - 510
5 - 24
8000 - 10000
CAT Dual Contact - SK Dual Contact
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Alumínium
2.2 - 7.2
Leírás:
Automatikus szerszámcserélésű integrált szögfejek 90°, moduláris elfordulásgátlóval és pozícionáló csappal. A főtengely és a behajtó kúp egy tömör darabból készült, a felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású alumínium. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 40 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
SK/BT/CAT50
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 30
Funkcionális hossz (mm)
:
300
Max. megmunkálási mélység (mm)
:
255
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Kúpos
Max. befogható szerszámátmérő (mm)
:
45
Max. befogható menetfúró méret :
M36
Axiális terhelhetőség (N)
:
3300
Nyomaték (Nm)
:
400
Fordulatszám (rpm)
:
3000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
77
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
SK/BT/CAT50
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 30
Funkcionális hossz (mm)
:
300
Max. megmunkálási mélység (mm)
:
255
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Kúpos
Max. befogható szerszámátmérő (mm)
:
45
Max. befogható menetfúró méret :
M36
Axiális terhelhetőség (N)
:
3300
Nyomaték (Nm)
:
400
Fordulatszám (rpm)
:
3000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
77
C8 - SK50
SK/BT/CAT50
Radiális
1:1
MTC
Behajtással megegyező
Igen - Nem
10 - 30
300
(L)
255
Kúpos
45
M36
3300
400
3000
ISO40 - SK - DIN 69871
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
77
Leírás:
Kézi szerszámcserélésű integrált szögfejek 90°. A felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 10 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
170
Max. megmunkálási mélység (mm)
:
135
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
8000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.1
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
170
Max. megmunkálási mélység (mm)
:
135
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
8000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.1
C8 - SK50
ER25 - Ø1-16
Radiális hosszú
1:1
MTC
Behajtással megegyező
Igen - Nem
10 - 40
170
(L)
135
Patronos
16
M12
510
24
8000
ISO40 - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
6.1
Leírás:
Kézi szerszámcserélésű integrált szögfejek 90°. A felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 10 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
220 - 230
Max. megmunkálási mélység (mm)
:
135
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
8000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.7
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
220 - 230
Max. megmunkálási mélység (mm)
:
135
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
8000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.7
C8 - SK50
ER25 - Ø1-16
Radiális hosszú
1:1
ATC
Behajtással megegyező
Igen - Nem
10 - 40
220 - 230
(A)
135
35 - 45
(B)
65 - 110
(H)
Hengeres - Ø18 mm
Patronos
16
M12
510
24
8000
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
6.7
Leírás:
Automatikus szerszámcserélésű integrált szögfejek 90°, moduláris elfordulásgátlóval és pozícionáló csappal. A főtengely és a behajtó kúp egy tömör darabból készült, a felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 10 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20 - ER40 - Ø3-30
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
110
Max. megmunkálási mélység (mm)
:
73
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
10
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20 - ER40 - Ø3-30
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
110
Max. megmunkálási mélység (mm)
:
73
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
10
C8 - SK50
ER32 - Ø2-20 - ER40 - Ø3-30
Radiális
1:1
MTC
Behajtással megegyező
Igen - Nem
10 - 40
110
(L)
73
Patronos
20
M16
1250
40
4000
ISO40 - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
10
Leírás:
Kézi szerszámcserélésű integrált szögfejek 90°. A felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 10 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20 - ER40 - Ø3-30
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 70
Funkcionális hossz (mm)
:
160 - 170
Max. megmunkálási mélység (mm)
:
73
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
11
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20 - ER40 - Ø3-30
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 70
Funkcionális hossz (mm)
:
160 - 170
Max. megmunkálási mélység (mm)
:
73
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
11
C8 - SK50
ER32 - Ø2-20 - ER40 - Ø3-30
Radiális
1:1
ATC
Behajtással megegyező
Igen - Nem
10 - 70
160 - 170
(A)
73
35 - 45
(B)
65 - 110
(H)
Hengeres - Ø18 mm
Patronos
20
M16
1250
40
4000
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
11
Leírás:
Automatikus szerszámcserélésű integrált szögfejek 90°, moduláris elfordulásgátlóval és pozícionáló csappal. A főtengely és a behajtó kúp egy tömör darabból készült, a felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 10 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
SK/BT/CAT40
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 30
Funkcionális hossz (mm)
:
400 - 850
Max. megmunkálási mélység (mm)
:
360 - 660
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Kúpos
Max. befogható szerszámátmérő (mm)
:
30
Max. befogható menetfúró méret :
M22
Axiális terhelhetőség (N)
:
2400
Nyomaték (Nm)
:
140
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
57 - 86
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
SK/BT/CAT40
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 30
Funkcionális hossz (mm)
:
400 - 850
Max. megmunkálási mélység (mm)
:
360 - 660
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Kúpos
Max. befogható szerszámátmérő (mm)
:
30
Max. befogható menetfúró méret :
M22
Axiális terhelhetőség (N)
:
2400
Nyomaték (Nm)
:
140
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
57 - 86
C8 - SK50
SK/BT/CAT40
Radiális hosszú
1:1
MTC
Behajtással megegyező
Igen - Nem
10 - 30
400 - 850
(L)
360 - 660
Kúpos
30
M22
2400
140
4000
ISO40 - SK - DIN 69871
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
57 - 86
Leírás:
Kézi szerszámcserélésű integrált szögfejek 90°. A felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 10 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Állítható 0° - 90°
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
150 - 160
Max. megmunkálási mélység (mm)
:
67.5
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
480
Nyomaték (Nm)
:
18
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.8
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Állítható 0° - 90°
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
150 - 160
Max. megmunkálási mélység (mm)
:
67.5
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
480
Nyomaték (Nm)
:
18
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.8
C8 - SK50
ER25 - Ø1-16
Állítható 0° - 90°
1:1
ATC
Behajtással ellentétes
Nem
150 - 160
(A)
67.5
35 - 45
(B)
65 - 110
(H)
Hengeres - Ø18 mm
Patronos
16
M12
480
18
4000
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
6.8
Leírás:
Automatikus szerszámcserélésű integrált szögfejek, elforgatható szerszámbefogó résszel 0-90°-ig (15°-os lépésekben), moduláris elfordulásgátlóval és pozícionáló csappal. A főtengely és a behajtó kúp egy tömör darabból készült, a felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső hűtéssel.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER16 - Ø1-10
Kialakítás :
Állítható
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
145 - 175
Max. megmunkálási mélység (mm)
:
58.8
Főorsósík - Elfordulásgátló távolság (mm)
:
30 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm - Kúpos (20°) - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
10
Max. befogható menetfúró méret :
M8
Axiális terhelhetőség (N)
:
250
Nyomaték (Nm)
:
10
Fordulatszám (rpm)
:
6000
Szabvány :
CAT Dual Contact - SK Dual Contact
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Alumínium
Tömeg (nettó) (kg)
:
3.8
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER16 - Ø1-10
Kialakítás :
Állítható
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
145 - 175
Max. megmunkálási mélység (mm)
:
58.8
Főorsósík - Elfordulásgátló távolság (mm)
:
30 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm - Kúpos (20°) - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
10
Max. befogható menetfúró méret :
M8
Axiális terhelhetőség (N)
:
250
Nyomaték (Nm)
:
10
Fordulatszám (rpm)
:
6000
Szabvány :
CAT Dual Contact - SK Dual Contact
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Alumínium
Tömeg (nettó) (kg)
:
3.8
C8 - SK50
ER16 - Ø1-10
Állítható
1:1
ATC
Behajtással megegyező
Nem
145 - 175
(A)
58.8
30 - 45
(B)
65 - 110
(H)
Hengeres - Ø18 mm - Kúpos (20°) - Ø18 mm
Patronos
10
M8
250
10
6000
CAT Dual Contact - SK Dual Contact
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Alumínium
3.8
Leírás:
Automatikus szerszámcserélésű integrált szögfejek, elforgatható szerszámbefogó résszel 0-360°-ig (15°-os lépésekben), moduláris elfordulásgátlóval és pozícionáló csappal. A főtengely és a behajtó kúp egy tömör darabból készült, a felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású alumínium. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 40 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
100
Max. megmunkálási mélység (mm)
:
65
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
8000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
4.5
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
100
Max. megmunkálási mélység (mm)
:
65
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
8000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
4.5
C8 - SK50
ER25 - Ø1-16
Radiális
1:1
MTC
Behajtással megegyező
Igen - Nem
10 - 40
100
(L)
65
Patronos
16
M12
510
24
8000
ISO40 - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
4.5
Leírás:
Kézi szerszámcserélésű integrált szögfejek 90°. A felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 10 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
150 - 160
Max. megmunkálási mélység (mm)
:
65
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
8000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
5.4
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
150 - 160
Max. megmunkálási mélység (mm)
:
65
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
8000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
5.4
C8 - SK50
ER25 - Ø1-16
Radiális
1:1
ATC
Behajtással megegyező
Igen - Nem
10 - 40
150 - 160
(A)
65
35 - 45
(B)
65 - 110
(H)
Hengeres - Ø18 mm
Patronos
16
M12
510
24
8000
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
5.4
Leírás:
Automatikus szerszámcserélésű integrált szögfejek 90°, moduláris elfordulásgátlóval és pozícionáló csappal. A főtengely és a behajtó kúp egy tömör darabból készült, a felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 10 bar nyomással.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális dupla
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
110
Max. megmunkálási mélység (mm)
:
65
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.4
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális dupla
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
110
Max. megmunkálási mélység (mm)
:
65
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.4
C8 - SK50
ER25 - Ø1-16
Radiális dupla
1:1
MTC
Behajtással megegyező és ellentétes
Nem
110
(L)
65
Patronos
16
M12
510
24
4000
ISO40 - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
6.4
Leírás:
Kézi szerszámcserélésű integrált szögfejek 90° kétirányú kihajtással. A felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső hűtéssel.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális dupla
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
150 - 160
Max. megmunkálási mélység (mm)
:
65
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.4
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális dupla
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
150 - 160
Max. megmunkálási mélység (mm)
:
65
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.4
C8 - SK50
ER25 - Ø1-16
Radiális dupla
1:1
ATC
Behajtással megegyező és ellentétes
Nem
150 - 160
(A)
65
35 - 45
(B)
65 - 110
(H)
Hengeres - Ø18 mm
Patronos
16
M12
510
24
4000
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
6.4
Leírás:
Automatikus szerszámcserélésű integrált szögfejek 90° kétirányú kihajtással, moduláris elfordulásgátlóval és pozícionáló csappal. A főtengely és a behajtó kúp egy tömör darabból készült, a felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső hűtéssel.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
420
Max. megmunkálási mélység (mm)
:
-
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
8000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.1
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
420
Max. megmunkálási mélység (mm)
:
-
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
8000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.1
C8 - SK50
ER25 - Ø1-16
Radiális hosszú
1:1
MTC
Behajtással megegyező
Nem
420
(L)
Patronos
16
M12
510
24
8000
ISO40 - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
6.1
Leírás:
Kézi szerszámcserélésű integrált szögfejek 90°. A felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső hűtéssel.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális hosszú dupla
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
170
Max. megmunkálási mélység (mm)
:
135
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.1
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális hosszú dupla
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
170
Max. megmunkálási mélység (mm)
:
135
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
6.1
C8 - SK50
ER25 - Ø1-16
Radiális hosszú dupla
1:1
MTC
Behajtással megegyező és ellentétes
Nem
170
(L)
135
Patronos
16
M12
510
24
4000
ISO40 - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
6.1
Leírás:
Kézi szerszámcserélésű integrált szögfejek 90° kétirányú kihajtással. A felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső hűtéssel.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális hosszú dupla
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
220 - 230
Max. megmunkálási mélység (mm)
:
135
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
13
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER25 - Ø1-16
Kialakítás :
Radiális hosszú dupla
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
220 - 230
Max. megmunkálási mélység (mm)
:
135
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
16
Max. befogható menetfúró méret :
M12
Axiális terhelhetőség (N)
:
510
Nyomaték (Nm)
:
24
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
13
C8 - SK50
ER25 - Ø1-16
Radiális hosszú dupla
1:1
ATC
Behajtással megegyező és ellentétes
Nem
220 - 230
(A)
135
35 - 45
(B)
65 - 110
(H)
Hengeres - Ø18 mm
Patronos
16
M12
510
24
4000
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
13
Leírás:
Automatikus szerszámcserélésű integrált szögfejek 90° kétirányú kihajtással, moduláris elfordulásgátlóval és pozícionáló csappal. A főtengely és a behajtó kúp egy tömör darabból készült, a felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső hűtéssel.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20
Kialakítás :
Radiális dupla
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
110
Max. megmunkálási mélység (mm)
:
110
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
14
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20
Kialakítás :
Radiális dupla
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
110
Max. megmunkálási mélység (mm)
:
110
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
14
C8 - SK50
ER32 - Ø2-20
Radiális dupla
1:1
MTC
Behajtással megegyező és ellentétes
Nem
110
(L)
110
Patronos
20
M16
1250
40
4000
ISO40 - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
14
Leírás:
Kézi szerszámcserélésű integrált szögfejek 90° kétirányú kihajtással. A felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső hűtéssel.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20
Kialakítás :
Radiális dupla
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
160 - 170
Max. megmunkálási mélység (mm)
:
110
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
11.7
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20
Kialakítás :
Radiális dupla
Áttétel :
1:1
Szerszámcsere típusa :
ATC
Forgásirány :
Behajtással megegyező és ellentétes
Belső hűtés :
Nem
Hűtőfolyadék nyomás (bar)
:
-
Funkcionális hossz (mm)
:
160 - 170
Max. megmunkálási mélység (mm)
:
110
Főorsósík - Elfordulásgátló távolság (mm)
:
35 - 45
Főorsó - Pozícionáló csap távolság (mm)
:
65 - 110
Pozícionáló csap típusa :
Hengeres - Ø18 mm
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
11.7
C8 - SK50
ER32 - Ø2-20
Radiális dupla
1:1
ATC
Behajtással megegyező és ellentétes
Nem
160 - 170
(A)
110
35 - 45
(B)
65 - 110
(H)
Hengeres - Ø18 mm
Patronos
20
M16
1250
40
4000
BT - JIS B6339 (MAS 403 BT) - SK - DIN 69871
Speciális táska, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
11.7
Leírás:
Automatikus szerszámcserélésű integrált szögfejek 90° kétirányú kihajtással, moduláris elfordulásgátlóval és pozícionáló csappal. A főtengely és a behajtó kúp egy tömör darabból készült, a felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső hűtéssel.
Tovább
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20 - ER40 - Ø3-30
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
190
Max. megmunkálási mélység (mm)
:
153
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
12.2
Gépoldali csatlakozó típusa :
C8 - SK50
Kihajtás :
ER32 - Ø2-20 - ER40 - Ø3-30
Kialakítás :
Radiális hosszú
Áttétel :
1:1
Szerszámcsere típusa :
MTC
Forgásirány :
Behajtással megegyező
Belső hűtés :
Igen - Nem
Hűtőfolyadék nyomás (bar)
:
10 - 40
Funkcionális hossz (mm)
:
190
Max. megmunkálási mélység (mm)
:
153
Főorsósík - Elfordulásgátló távolság (mm)
:
-
Főorsó - Pozícionáló csap távolság (mm)
:
-
Pozícionáló csap típusa :
-
Szerszámbefogás típusa :
Patronos
Max. befogható szerszámátmérő (mm)
:
20
Max. befogható menetfúró méret :
M16
Axiális terhelhetőség (N)
:
1250
Nyomaték (Nm)
:
40
Fordulatszám (rpm)
:
4000
Szabvány :
ISO40 - SK - DIN 69871
Megjegyzés :
-
Alap tartozék :
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Anyag :
Acél
Tömeg (nettó) (kg)
:
12.2
C8 - SK50
ER32 - Ø2-20 - ER40 - Ø3-30
Radiális hosszú
1:1
MTC
Behajtással megegyező
Igen - Nem
10 - 40
190
(L)
153
Patronos
20
M16
1250
40
4000
ISO40 - SK - DIN 69871
Fa doboz, rögzítő egység (Stop block), ER patronanya, kulcsok, kenőzsír, használati útmutató
Acél
12.2
Leírás:
Kézi szerszámcserélésű integrált szögfejek 90°. A felületük edzett és köszörült, a maximális merevség érdekében. A test alacsony hőtágulású és nagy korrózióellenállású acél. A fej a függőleges tengely körül 360°-ban elfordítható. Elérhető gépoldali csatlakozók szögfej mérettől függően: SK (DIN 69871), CAT (ANSI B5.50), BT (MAS 403), HSK (DIN 69893), CAPTO (ISO 26623). Külső vagy belső hűtés (opcionális), akár 10 bar nyomással.
Tovább
HUF
Időszaki
Munkámba
Gépembe
Raktáramba
Szerszámaimba
Anyagaimba
Befogástechnikáimba
