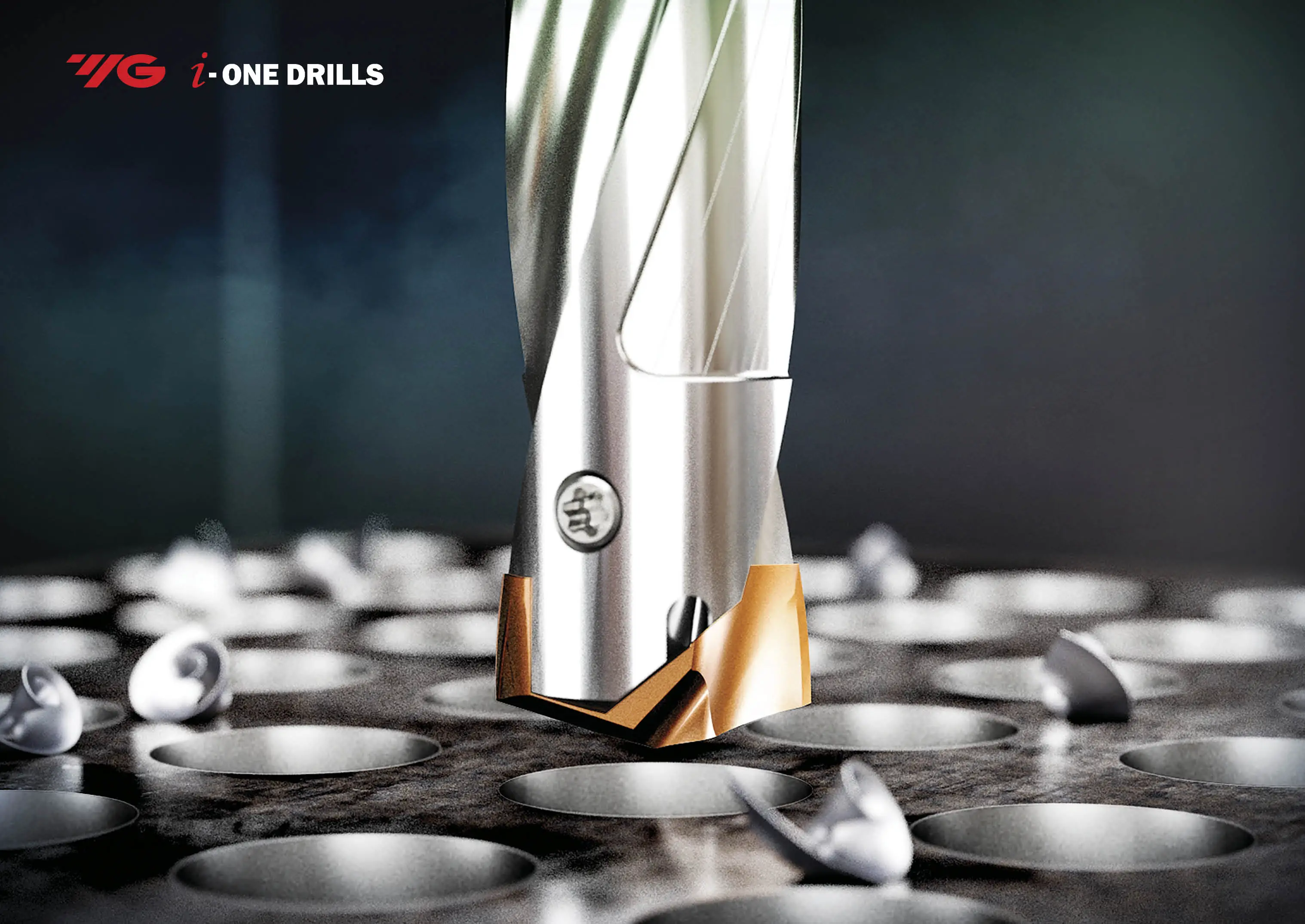

A moduláris fúrás új generációja: YG-1 i-ONE Drill fúrórendszer

1. Bevezetés: a moduláris fúrás új generációja

A gépipari megmunkálásban a nagy termelékenységű furatkészítés hosszú ideig kompromisszumokra kényszerítette a technológusokat: a tömör keményfém fúrók kiemelkedő forgácsolási sebességet (v_c) és előtolást (f) biztosítanak, azonban a szerszámátmérő növekedésével (különösen Ø10 mm felett) a beruházási költségük drasztikusan megemelkedik. Ezzel szemben a hagyományos váltólapkás fúrók kedvezőbb költségszintet kínálnak, de termelékenységben, furatminőségben, alakhűségben és méretpontosságban elmaradnak tőlük: míg a váltólapkás fúrók jellemzően az IT9–IT10, addig a cserélhető fejű moduláris rendszerek az IT8–IT9 tűrési osztályt teljesítik.

A YG-1 i-ONE Drill rendszere ezt a szakadékot hidalja át. A moduláris, cserélhető fejű fúrórendszer a tömör keményfém fúrók forgácsolási teljesítményét ötvözi a moduláris szerszámok gazdaságosságával. A koncepció alapja, hogy kopás esetén kizárólag a monolitikus keményfém fejet kell cserélni, míg a nagy pontosságú, prémium acélból készült fúrótest több fúrófej-éltartamon keresztül újra használható. Ez jelentősen csökkenti a furatonkénti szerszámköltséget és a raktárkészlet-beruházást.

A cserélhető élű fúrás fejlődési ívében az i-ONE Drill a legfejlettebb kategóriát képviseli:

2. A fúrótest konstrukciója

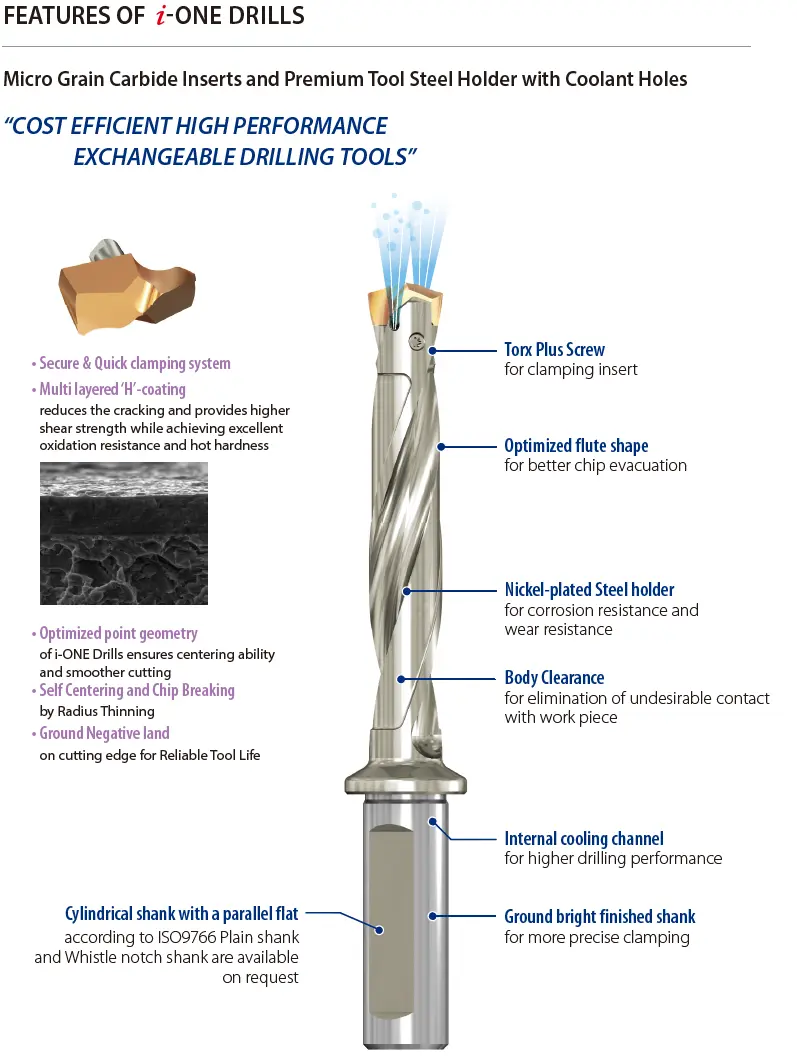

Az i-ONE Drill fúrótestének tervezésekor a folyamatbiztonság és a maximális éltartam elérése volt a fő szempont. A konstrukció műszaki jellemzői közvetlen hatással vannak a megmunkálás stabilitására és a dinamikus igénybevételek elviselésére:

• Prémium acél – a fúrótest anyaga megegyezik a zsugorkötésű szerszámbefogókhoz használt prémium acélcsaláddal. Ez biztosítja, hogy az acél szakítószilárdsága és rugalmassági modulusa mindhárom térbeli irányban azonos legyen. Mivel a fészket jelentős csavaró- és hajlítónyomatékok, valamint axiális és radiális vágóerők terhelik, ez az anyagszerkezet kiküszöböli a hengerlésből, kovácsolásból adódó szövetszerkezeti irányultságok okozta szilárdsági gyengeségeket. Ez kiemelkedő kifáradási határt, repedésállóságot és melegszilárdságot garantál még a terelőlemezek kötegelt fúrásakor jelentkező megszakított forgácsolás során is
• Nikkelezett felületvédő bevonat – a teljes fúrótest kémiai nikkelbevonatot kapott, amely védelmet nyújt a korrózióval és a koptató igénybevétellel szemben, megelőzi a felületi bemaródásokat, valamint megőrzi a szerszám esztétikus megjelenését
• Belső hűtőcsatornák – a hűtőfolyadékot a fúrótest csatornái közvetlenül a vágóélekhez vezetik. Ez biztosítja a hatékony hőelvezetést a forgácsolási zónából, megelőzi a keményfém fej hősokkját, és támogatja a forgács dinamikus kimosását a mély furatokból
• Optimalizált forgácshorony – a forgácshorony áramlástanilag méretezett geometriája biztosítja a forgács akadálytalan és folyamatos kiürítését, kiküszöbölve a forgács beszorulását és a szerszámtörés kockázatát
• Eltolt fúrótest-átmérő – a keményfém fej mögött a fúrótest átmérője alá van köszörülve, így a fúrótest nem érintkezik közvetlenül a furat falával. A tribológiai előny egyértelmű: míg a tömör keményfém fúrók vezetőélei teljes hosszon támaszkodnak, az i-ONE fúrótest eltolása megakadályozza a súrlódásból eredő túlhevülést, a hideghegedést, a szerszámtest és a furatfal karcolódását, valamint a forgács megszorulását a horonyban

3. Keményfém fej és csúcsgeometria

Az i-ONE Drill vágófeje egyetlen szilárd egységet képez, amely a tömör keményfém fúrók legfejlettebb precíziós geometriai elemeit hordozza magában:

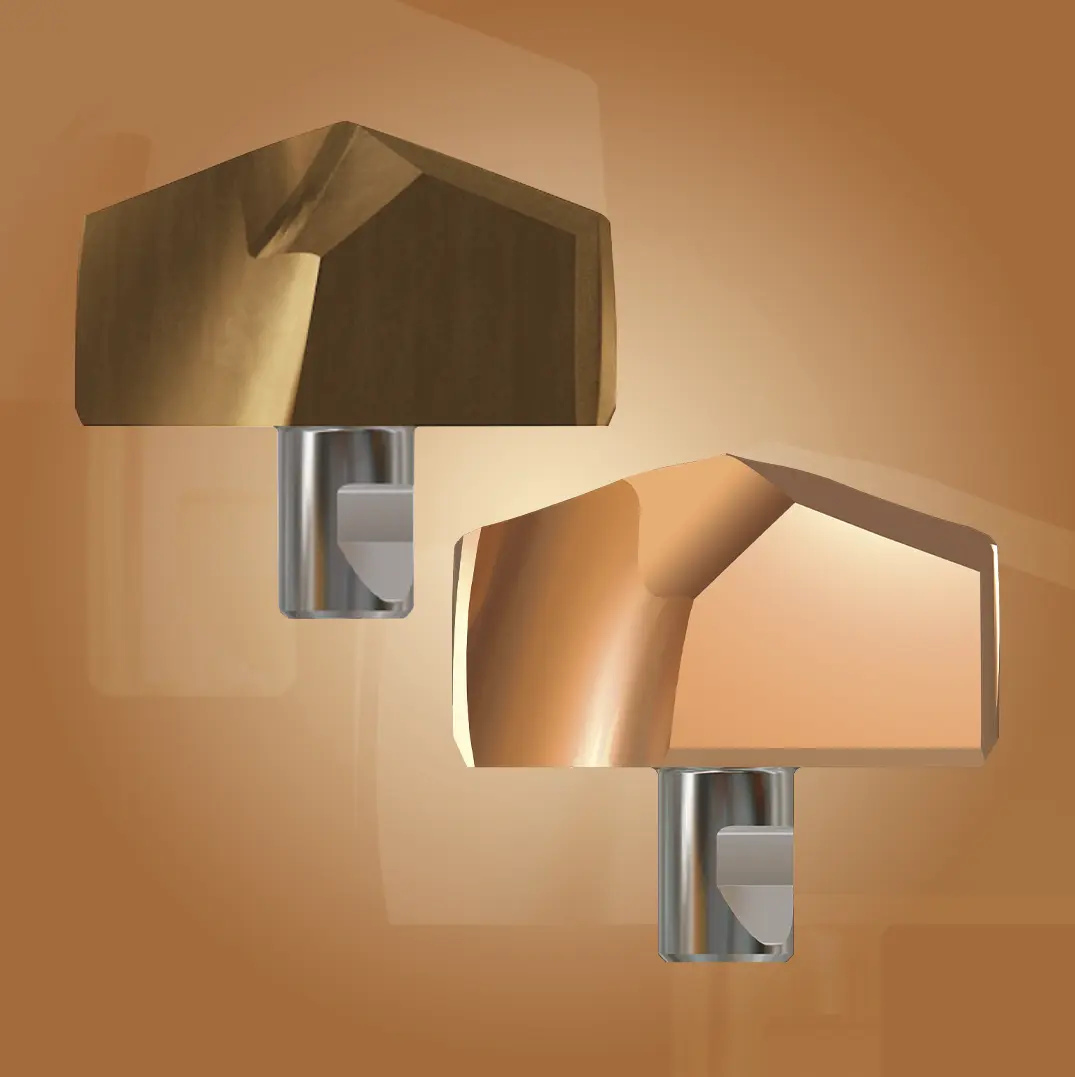

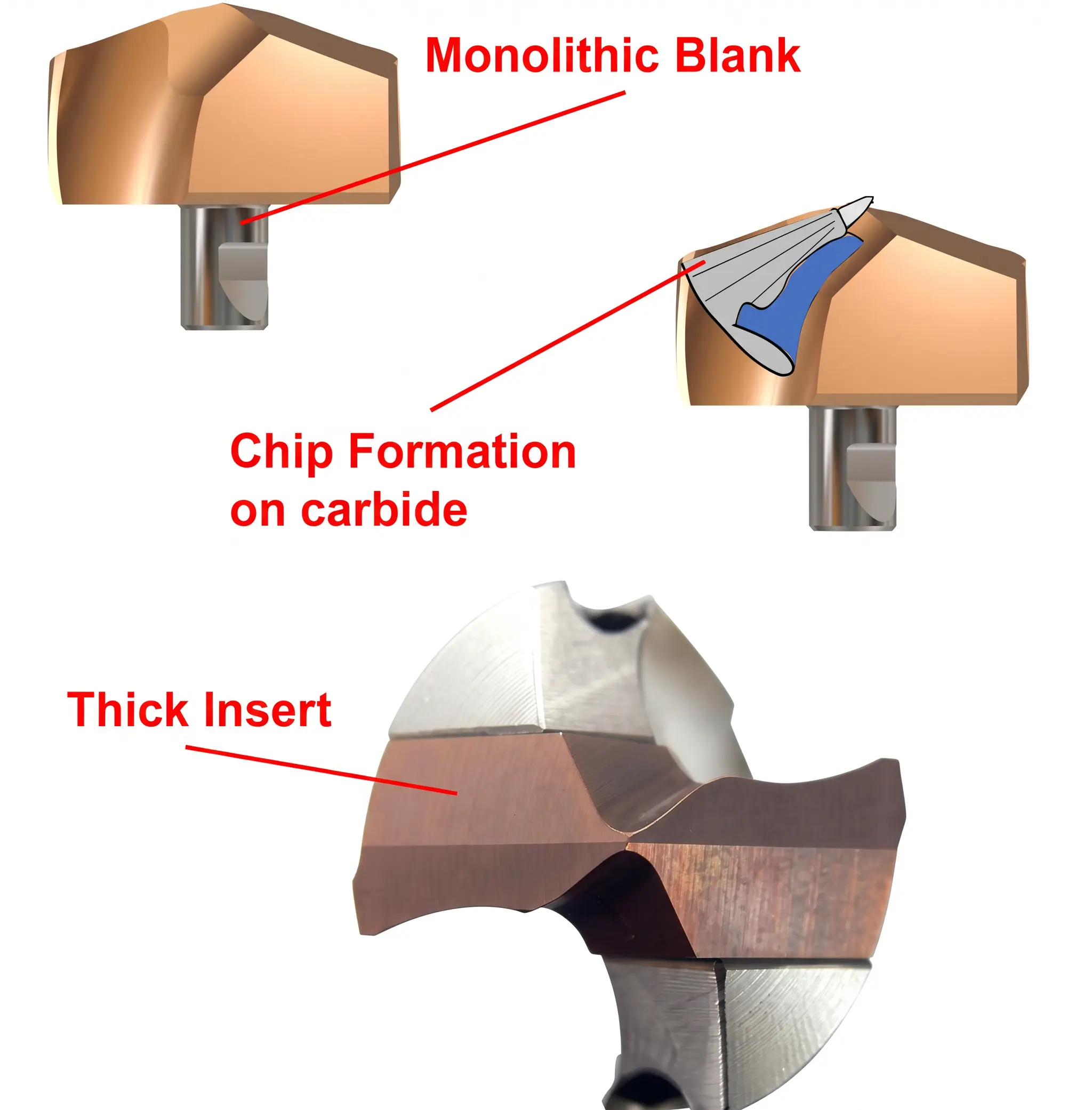

• Monolitikus, szinterezett keményfém szerkezet – a fej egyetlen szinterezett keményfém darabból készül. Nem tartalmaz forrasztott vagy menetes csatlakozási pontokat, ami teljesen kiküszöböli a hő- vagy feszültségkoncentrációból adódó gyenge pontokat
• Vastag lapkialakítás – a megnövelt lapkavastagság kiemelkedő hajlító- és törőszilárdságot biztosít. Ez a kialakítás lehetővé teszi komplex forgácstörő geometriák alkalmazását, és nagy előtolások mellett is kizárja a lapkatörést
• Forgácsképzés a keményfémen – a forgácsképződés és a forgácsalakítás teljes folyamata a keményfém fejen megy végbe. Ez megvédi az acél fúrótestet a koptató hatású forgácsáramlástól és az eróziótól
• Mikroszemcsés keményfém és többrétegű H-bevonat – a finomszemcsés keményfém szubsztrát és a többrétegű PVD H-bevonat kombinációja magas nyírószilárdságot, kiváló oxidációs ellenállást, melegkeménységet és hősokkállóságot nyújt

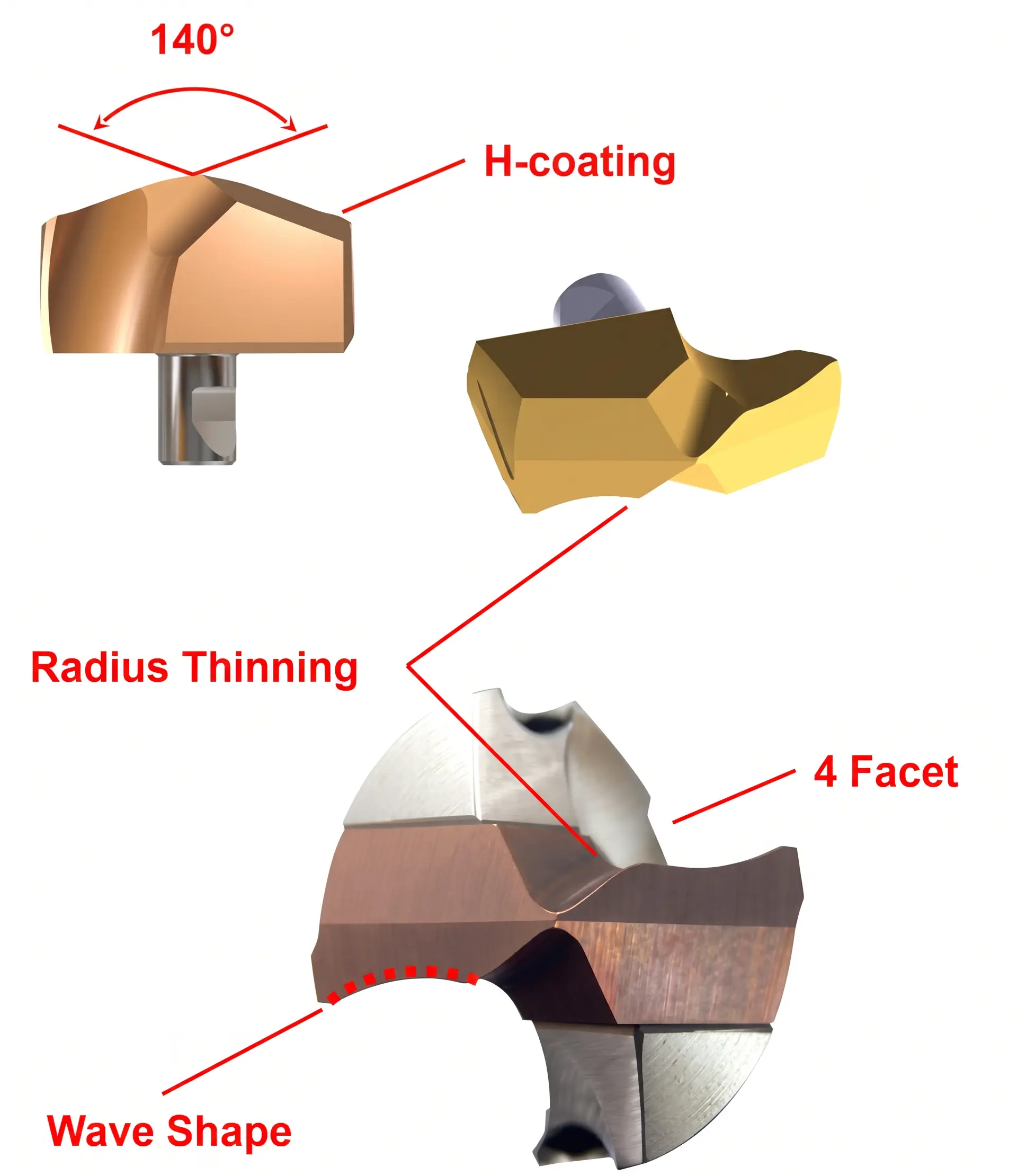

• 140°-os csúcsszög – optimális élstabilitást biztosít, és átmenő furatok esetén minimálisra csökkenti az alkatrész kilépő oldalán képződő sorját
• 4 lapos csúcsgeometria – kiváló önközpontosító képességet biztosít, ezáltal stabil fúrást és méretpontos furatkezdést tesz lehetővé nagy előtolások vagy instabil megmunkálási körülmények mellett is
• Rádiuszos csúcskiképzés – a keresztél visszaköszörülése csökkenti az axiális előtolóerőt, lágyabb forgácsolási folyamatot eredményez, csökkenti a főorsó terhelését és javítja a központosítást
• Hullámos vágóél – csökkenti a forgatónyomaték-igényt, egyenletesebbé teszi a forgácsolóerő eloszlását és optimalizálja a forgácsalakítást
• Köszörült negatív élszalag – a vágóél mentén kiképzett negatív védőélezés mikroszerkezeti szilárdságot ad a vágóélnek, és megakadályozza a kagylós kitöredezést nehéz és megszakított forgácsolási körülmények között

4. Moduláris rendszer és fejcsere

A maximális éltartam, a pontos központosítás és a gyors szerszámcsere érdekében az i-ONE Drill egyedi rögzítési és pozicionálási mechanizmust alkalmaz.

Szerelési elemek és rögzítési mechanizmus:

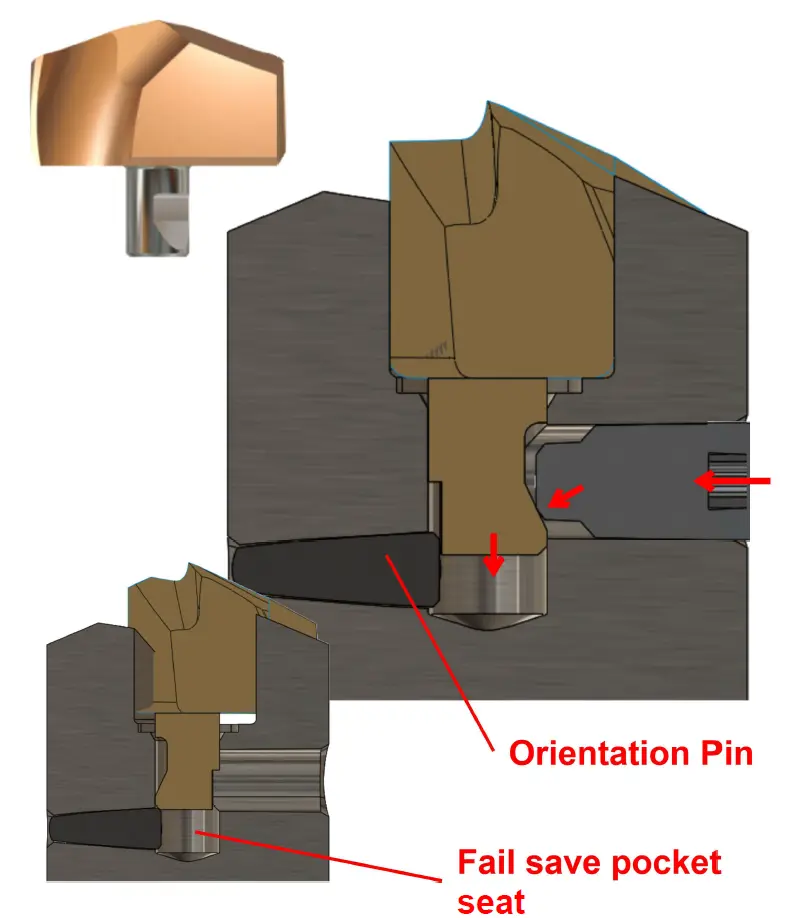

• Precíziós fészekkialakítás és fúrótest – a fúrótest fészke aszimmetrikus felfekvő felületekkel rendelkezik a forgatónyomaték maximális átadásához

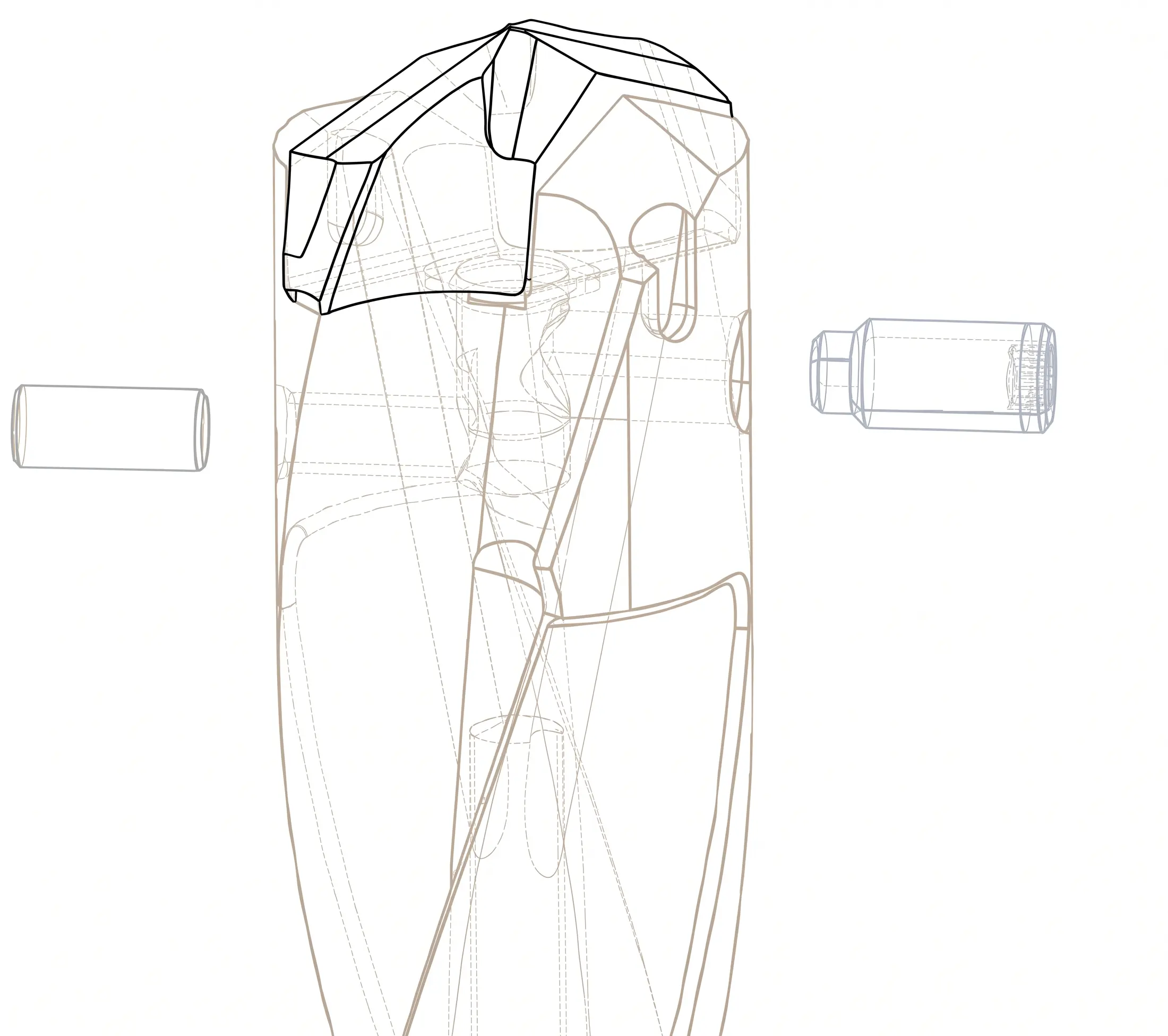

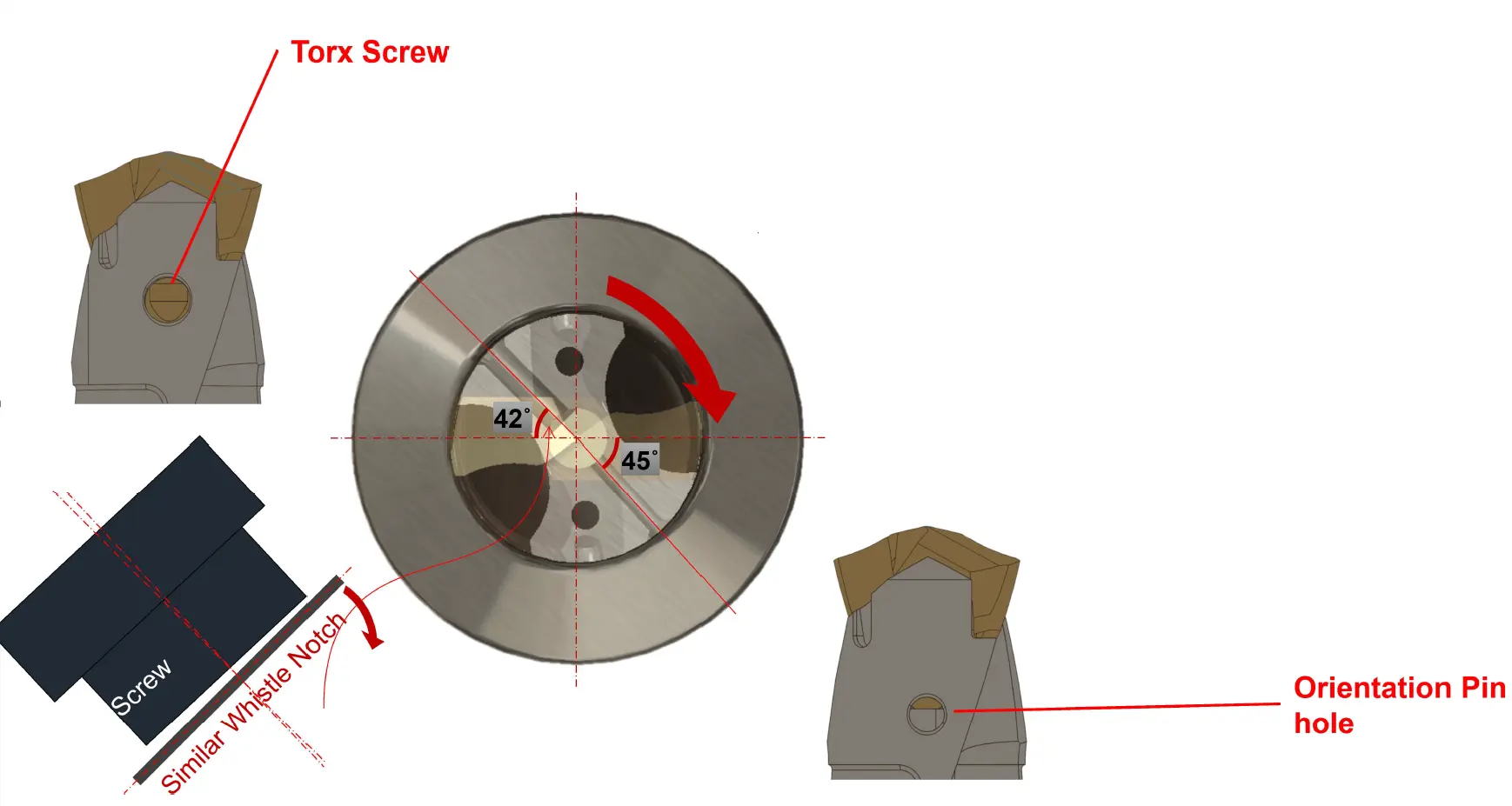

• Oldalirányú rögzítés Torx csavarral – a rögzítés az oldalsó Torx csavar meghúzásával történik. A csavar az excentrikus kialakítás révén nem csupán tengelyirányban húzza lefelé a fejet, hanem – a „whistle notch” ékhatásához hasonlóan – elforduló mozgást is generál. Ez az összetett erővektor aktívan a fészek pozicionáló felületeire préseli és feszíti a fejet
• Orientációs csap – a fészekben elhelyezett csap a fej hátoldalán lévő horonyba illeszkedik. Ez a tévesztésmentes orientációs rendszer fizikailag megakadályozza a fej 180°-kal elfordított vagy helytelen beszerelését

5. Méretválaszték

Az i-ONE Drill méretválasztéka és modularitása optimalizált raktárkészlet-gazdálkodást tesz lehetővé a termelőüzemek számára:

• Átmérőtartomány – metrikus Ø10,00–33,99 mm

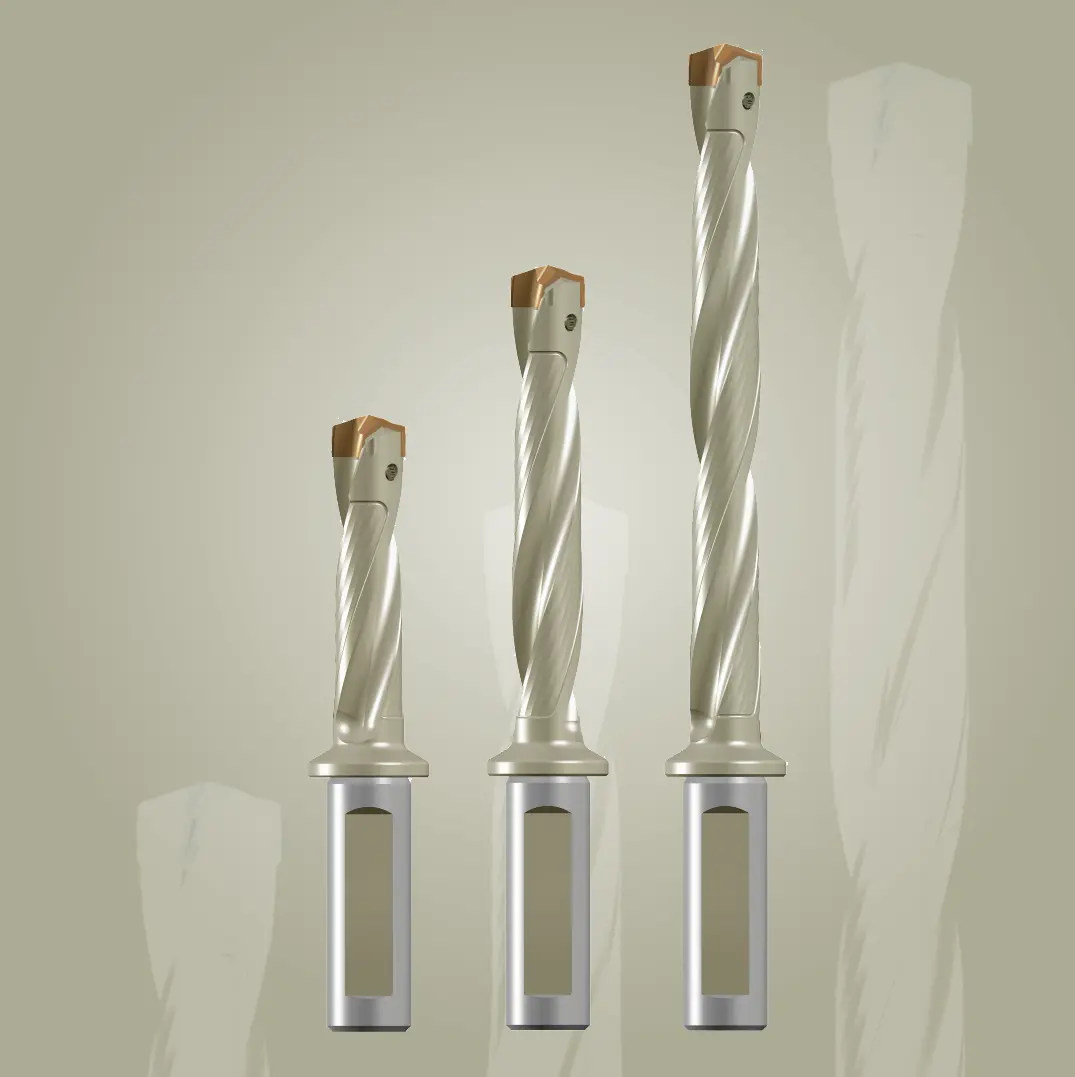

• Fúrási mélységek – 3×D, 5×D és 8×D kivitelek
• Szárkialakítás – a fúrótestek ISO 9766 szerinti száralakkal készülnek, köszörült homlokfelülettel a pontos felfekvésért és a tengelyirányú megtámasztásért
• Méretsorozatok – a fúrótestek és a fejek méretcsoportokba vannak osztva (pl. S12 sorozat: Ø12,00–13,99 mm, S16 sorozat: Ø16,00–17,99 mm, S26 sorozat: Ø26,00–27,99 mm). Egy adott fúrótest fészkébe több különböző átmérőjű fej is illeszkedik

6. Anyagok és alkalmazások

Az i-ONE Drill elsődlegesen a nagy igénybevételű ipari fúrási feladatokra lett optimalizálva acél és öntvény alapanyagok esetén.

Fő ipari alkalmazási területek:

• Acélszerkezet-gyártás – I- és L-acélgerendák fúrása speciális acélszerkezeti fúrógépeken (pl. Kaltenbach, Peddinghaus, Voortman, Ficep)
• Hőcserélők és kazánok gyártása – csőlemezek – jellemzően 50–75 mm vastag szénacél lemezek fúrása, amelyeket gyakran korrózióálló, nehezen forgácsolható Inconel, Hastelloy vagy duplex bevonattal látnak el
• Hőcserélők és kazánok gyártása – terelőlemezek – vékonyabb, kötegbe rakott és gyakran összehegesztett lemezek fúrása. A lemezek közötti légrések miatt a forgácsolás megszakítottá válik, ezért itt az i-ONE nagy merevsége és védőélezése elengedhetetlen
• Általános gépgyártás – hidraulikus alkatrészek, kerékagyak, valamint vegyipari és olajipari berendezések elemeinek sorozatgyártása

7. Összegzés

A korszerű furatmegmunkálásban a termelékenységet nem kizárólag az alkalmazható forgácsolási paraméterek határozzák meg. A szerszám éltartama, a folyamatstabilitás, a szerszámcserék gyakorisága és az egy furatra jutó megmunkálási költség egyaránt meghatározó tényezők. A YG-1 i-ONE Drill ezekre a szempontokra kínál átgondolt műszaki megoldást, egyesítve a tömör keményfém fúrók forgácsolási teljesítményét a cserélhető fejű rendszerek gazdasági előnyeivel.

Az optimalizált csúcsgeometria, a merev fúrótest, a hatékony belső hűtés és a precíz fejpozicionálás együttesen biztosítják a stabil forgácsolási feltételeket. A cserélhető keményfém fej lehetővé teszi a fúrótest többszöri felhasználását, ezáltal csökkenthető a szerszámköltség és a szerszámcseréhez kapcsolódó állásidő. A rendszer különösen az acél- és öntöttvas alkatrészek sorozatgyártásában, valamint a nagyobb átmérőjű furatok megmunkálásánál jelenthet gazdaságos alternatívát.
