Váltólapkás marás - tangenciális megoldások

1. Bevezetés: a vállmarás kritikus pontjai és a technológiai korlátok

A modern CNC marás során a vállmarás az egyik leggyakoribb, mégis a legnagyobb kihívást jelentő művelet. A hagyományos, radiális lapkaelrendezésű marók nagy terhelés mellett – különösen intenzív nagyolás során – szerkezeti korlátokba ütköznek. A fellépő hajlítóerők stabilitásvesztéshez, rezgésekhez és az éltartam drasztikus csökkenéséhez vezetnek.

A technológiai válasz ezekre a problémákra a tangenciális marás, amely alapjaiban gondolja újra a szerszámtest és a lapka kapcsolatát, hogy a termelékenység ne ütközzön fizikai gátakba.

2. A tangenciális elv: miért más az ún. „szélén álló” lapka?

A technológia lényege a váltólapkák speciális, élükre állított elhelyezése. Míg a radiális maróknál a forgácsolóerő a lapka vékonyabb keresztmetszetét terheli hajlításra, a tangenciális rendszerben az erők a lapka legvastagabb keresztmetszetén haladnak át. Ezáltal a lapka tiszta nyomó igénybevételt kap, ami fizikailag sokkal kedvezőbb a keményfém számára.

A technológia fizikai előnyei:

• Rendkívüli merevség – a lapkák elrendezése lehetővé teszi a marótest magátmérőjének jelentős növelését a forgácsterek feláldozása nélkül
• Rezgések drasztikus csökkenése – a masszívabb szerszámtest elnyeli a vibrációkat, ami simább futást eredményez
• Optimális erőeloszlás – a tangenciális rögzítés révén a szerszám a legnagyobb forgácsolóerőknek is ellenáll
• Hatékonyabb forgácselvezetés – a kialakítás bőséges helyet biztosít a forgács távozásának, minimalizálva az újraforgácsolás kockázatát

3. A produktivitás mechanizmusa: magátmérő és fogosztás

A YG-1 TM4Mill platform nem csupán a stabilitásban, hanem az anyagleválasztási sebességben (MRR) is szintet lép. A technológiai előny kulcsa a megnövelt magátmérő és a fogszám közötti összefüggés. Mivel a szerszámtest belső magja jóval robusztusabb, ez lehetővé teszi az extra sűrű fogosztás alkalmazását.

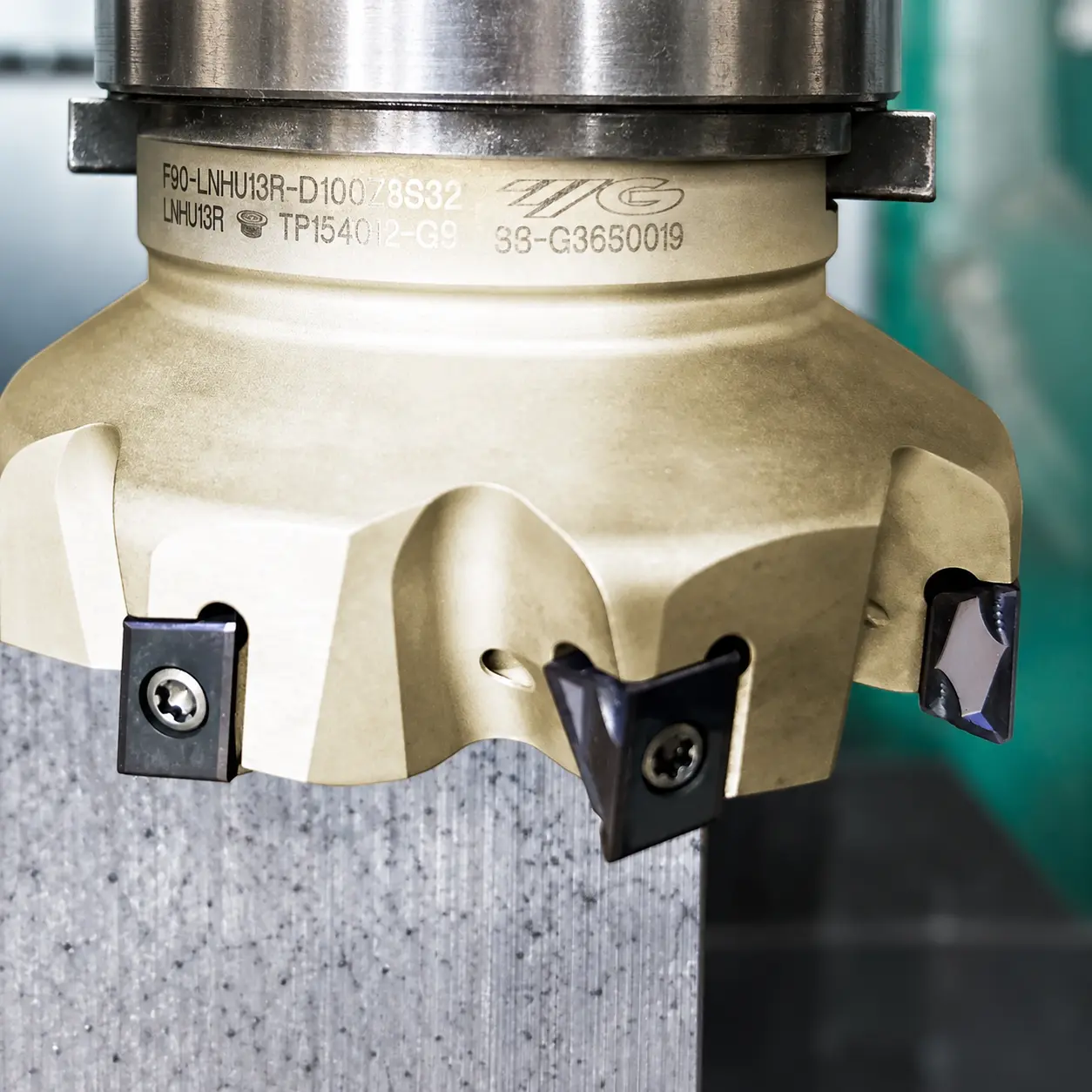

4. YG-1 TM4Mill: a modern 90°-os vállmarás platformja

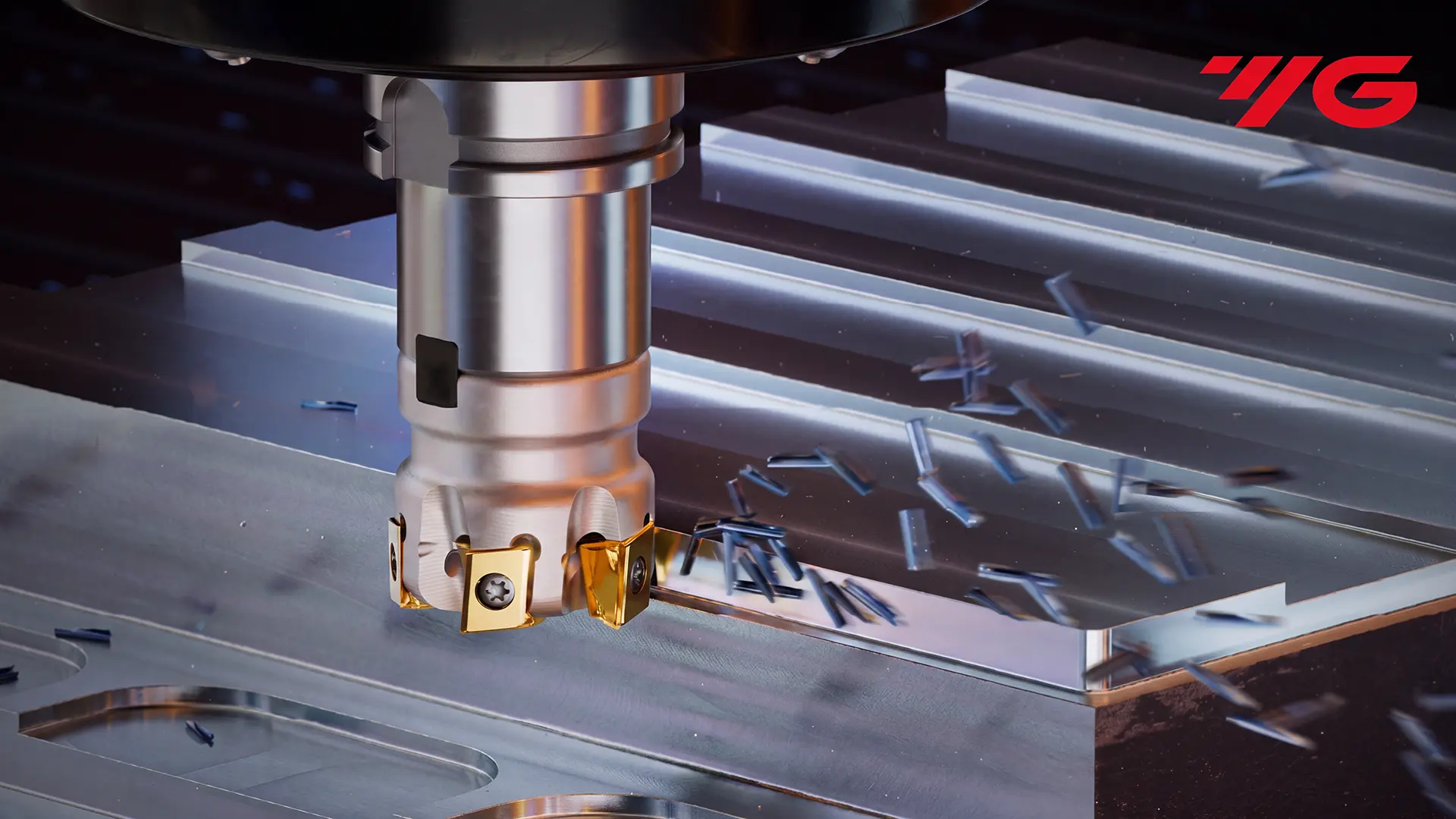

A TM4Mill rendszert a YG-1 mérnökei kifejezetten a precíz, valódi 90°-os vállmaráshoz fejlesztették ki. A négy vágóéllel rendelkező lapkák geometriája a nagyoló képességek mellett a felületi minőségre is nagy hangsúlyt fektet.

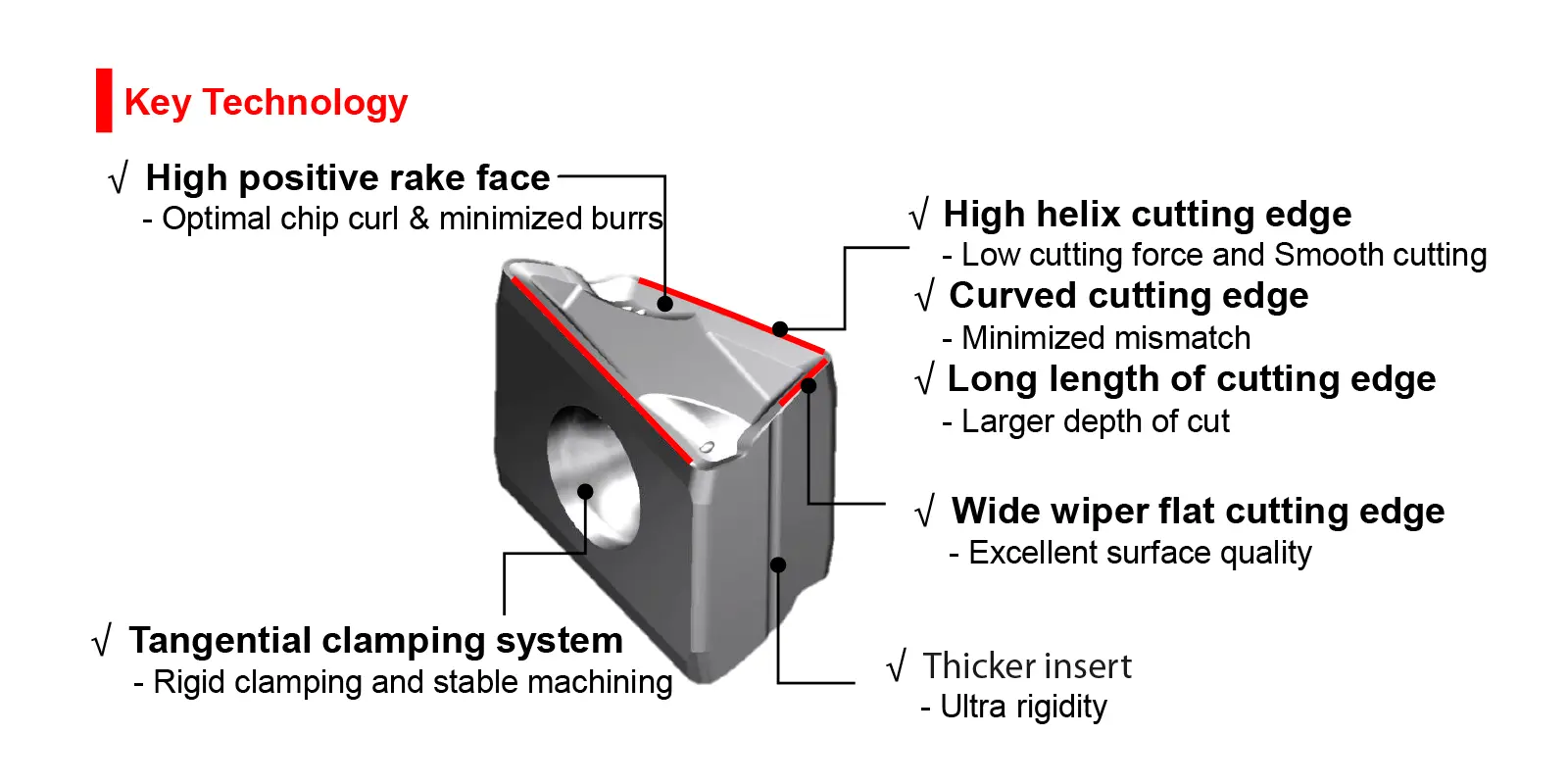

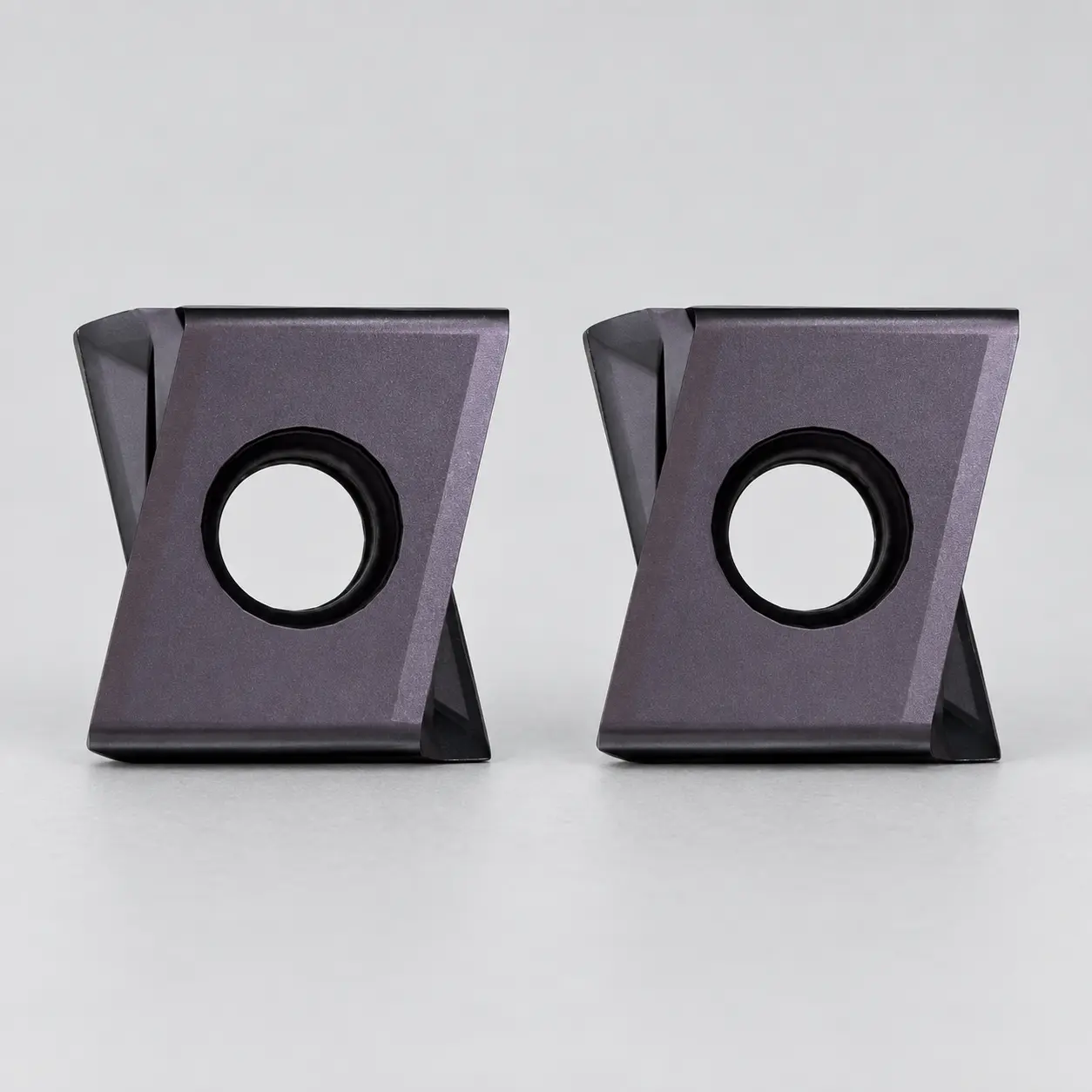

Műszaki paraméterek és jellemzők:

• 11 mm-es fogásmélység (APMX) – ideális közepes és nagy nagyolási feladatokhoz
• Nagy pozitív homlokszög (high positive rake face) és high helix élkialakítás – ez a kombináció csökkenti a forgácsolóerőt, lágyabb belépést és simább vágást biztosít
• Íves vágóél (curved cutting edge) – a többlépcsős vállmarás során fellépő átfedési hiba minimalizálására tervezve, így a falakon nem marad látható lépcső a fogások között
• Széles wiper él – kimagasló felületi minőséget eredményez nagy előtolások mellett is
• Vastagabb lapka – rendkívül merev, terhelhető kialakítás

5. Stabilitás és biztonság: az ék alakú lapkafészek szerepe

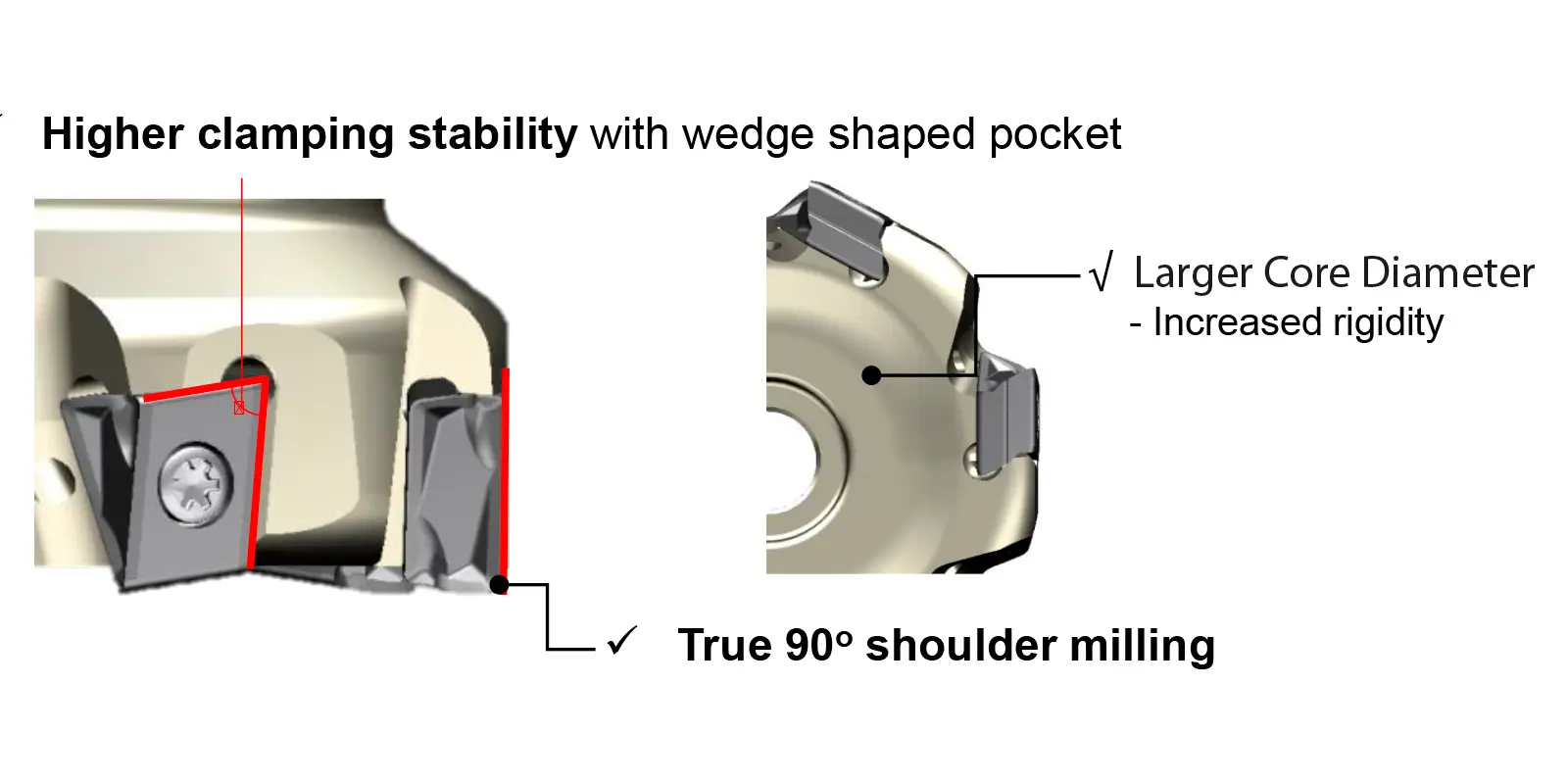

Mindenki számára az egyik legfontosabb szempont a folyamatbiztonság. A TM4Mill rendszernél az ék alakú lapkafészek (wedge shaped pocket) megakadályozza a lapka elmozdulását vagy elcsúszását még megszakított forgácsolás és extrém dinamikus terhelés mellett is.

A rendszer stabilitását a technológiai előírás is alátámasztja: a lapkarögzítő csavarok ajánlott meghúzási nyomatéka 3,0 Nm, ami a legnehezebb körülmények között is garantálja a mechanikai merevséget és a rezgésmentes megmunkálást.

6. Anyagspecifikus megoldások és éltartam

A YG-1 TM4Mill rendszer különböző anyagcsoportokhoz kínál optimalizált, piacvezető teljesítményű lapkaminőségeket:

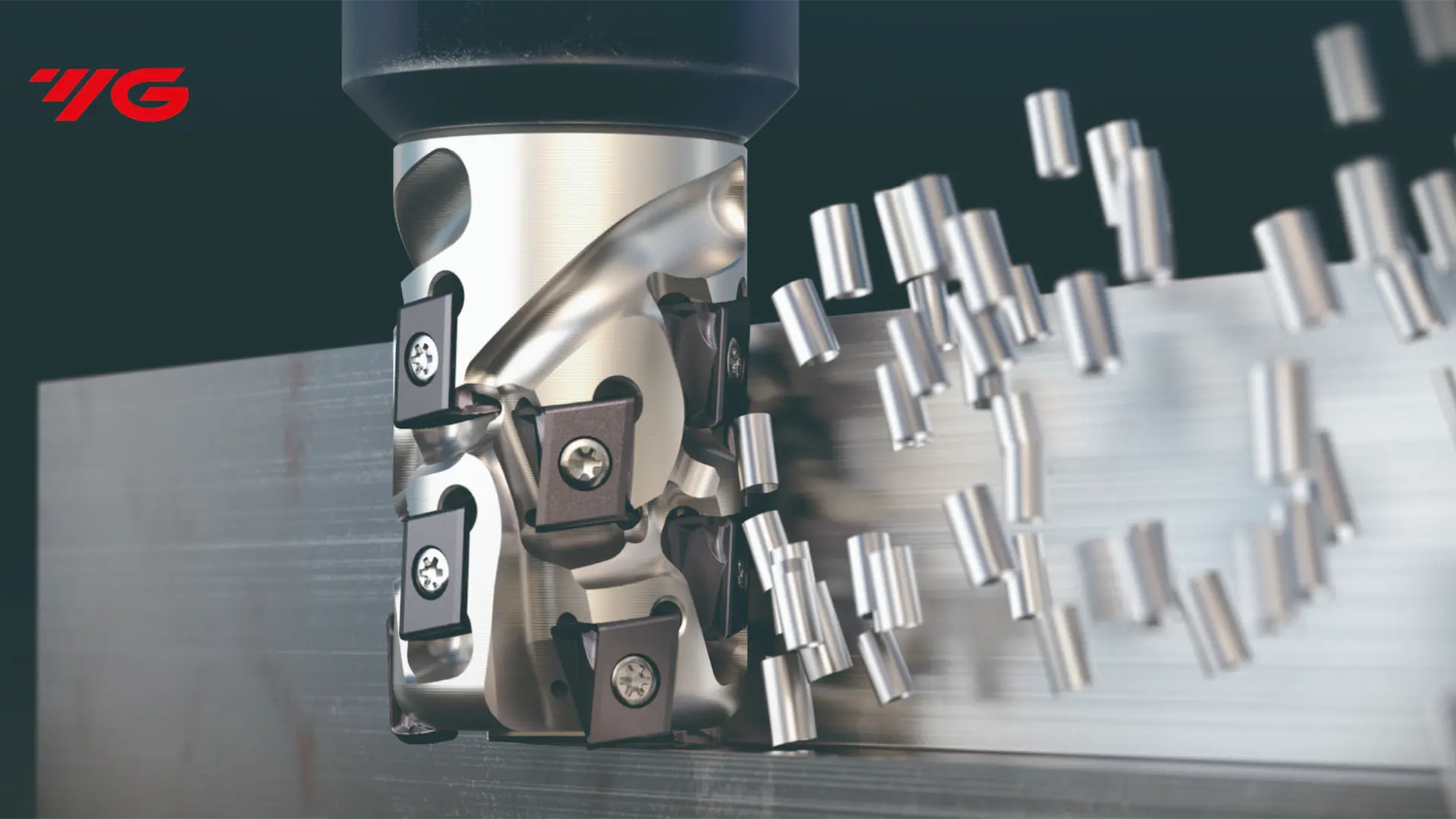

A tesztek és benchmarkok alapján a rendszer minden anyagcsoportban kimagasló kopásállóságot mutat, jelentősen túlszárnyalva a hagyományos radiális megoldások éltartamát.

7. Összegzés

A YG-1 TM4Mill nem csupán egy újabb marószerszám, hanem technológiai válasz a modern gyártás kihívásaira. A tangenciális elv biztosította stabilitás, a 11 mm-es fogásmélység és az extra sűrű fogosztás kombinációja olyan termelékenységet tesz lehetővé, amely közvetlenül befolyásolja a profitabilitást.
