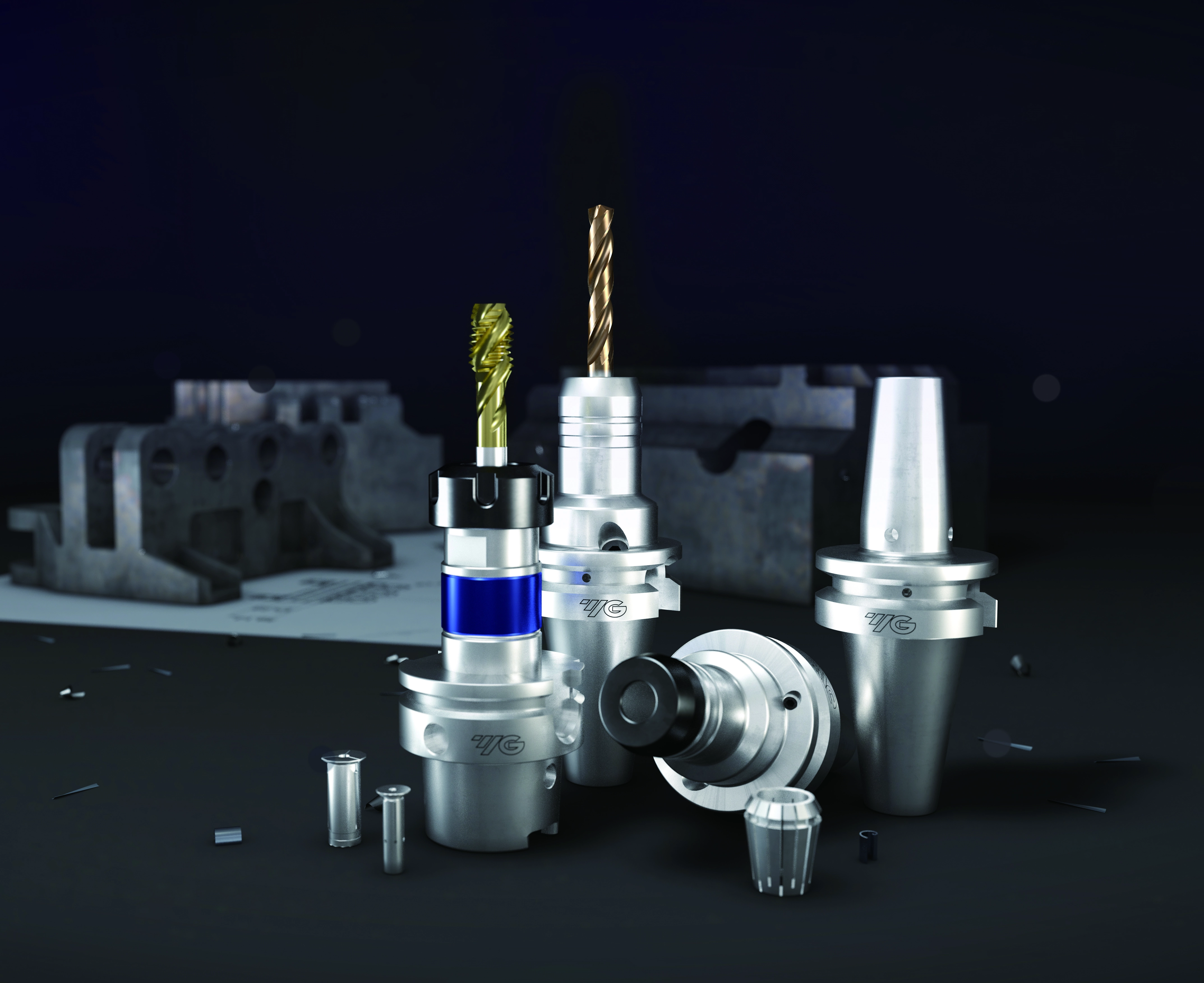

Szerszámtartók: mikor melyiket válasszuk?
1. Bevezetés – A szerszámtartó mint kritikus láncszem
A modern CNC-megmunkálás világában a reflektorfény rendszerint a milliós értékű szerszámgépekre és a legkorszerűbb fejlesztésű keményfém szerszámokra kerül.
Mérnöki szemmel viszont van egy visszatérő hiba: a szerszámtartóra sokan még mindig csak „egyszerű adapterként” tekintenek. Ez a hozzáállás nem apró tévedés, hanem a teljes gyártási lánc stabilitását veszélyezteti.
A nem megfelelő befogás közvetlen következménye a megnövekedett vibráció, a magas futáshiba (T.I.R.) és az ebből fakadó bizonytalanság. Ez pedig gyorsabb szerszámkopáshoz, selejthez és nem tervezett állásidőhöz vezet.
A YG-1 mint „Total Solution Provider” (teljes körű megoldásszállító) nem pusztán szerszámokat kínál, hanem komplett, mérnöki precizitással megtervezett befogórendszereket. A cél egyértelmű: a stabilitás ne változó tényező legyen, hanem kiszámítható alapparaméter.
2. Szabványok és kiegyensúlyozás – A kompatibilitás és a merevség fundamentuma
A hatékony megmunkálás egyik alapfeltétele a géporsó és a szerszámtartó közötti tökéletes kapcsolat.
A YG-1 portfólió lefedi a globálisan használt szabványokat:
- SK (DIN 69871) [ISO 7388-1]
- BT (MAS 403) [ISO 7388-2]
- HSK (ISO 12164-1)
- CAT (ASME B5.50)
Továbbá elérhetők:
- GOST
- Morse (DIN 228)
- DIN 2080
Külön figyelmet érdemelnek a kettős felfekvésű rendszerek. A CBT (BT Dual Contact) és CCT (CAT Dual Contact) megoldások kompatibilisek a Big Plus szabványokkal (BBT, BCV), és a kúp, valamint a homlokfelület egyidejű felfekvésével jelentősen növelik a rendszer merevségét. Eredménye: jobb ismételhetőség az automatikus szerszámcserénél, és a tengelyirányú elmozdulás minimalizálása nagy terhelés alatt.
A kiegyensúlyozás itt nem extra opció, hanem alapkövetelmény:
| Alkalmazási terület | Kiegyensúlyozási fokozat | Max. fordulatszám (RPM) | Technológiai előny |
|---|---|---|---|
| Nagyolás / Általános marás | G6.3 | 15 000 | Stabil nyomatékátvitel, rezgéscsillapítás. |
| HSC / Precíziós simítás | G2.5 | 25 000 | Minimális radiális erő, kiváló felület. |
3. Hűtési rendszerek – A termelékenység hűtőközege
A forgácskihordás hatékonysága kulcsszerepet játszik a szerszámtörés megelőzésében. A YG-1 hűtési megoldásai különböző konfigurációkban érhetők el:
- AD: központi hűtés az orsón keresztül
- AD/B: kombinált tengelyirányú és peremhűtés
- +C (Channel Coolant): célzott hűtés közvetlenül a vágóélhez
- HF (Spray Nozzle Type): speciális szórófejes hűtés a periférikus hűtés optimalizálására
- +R (Resealable): átkonfigurálható, lezárható rendszer
4. Szerszámtartó típusok – Stratégiai döntési útmutató
Nem minden szerszámtartó egyforma – mindegyiknek megvan a saját optimális alkalmazási területe. Az alábbiakban típusonként mutatjuk be a YG-1 befogórendszereit.

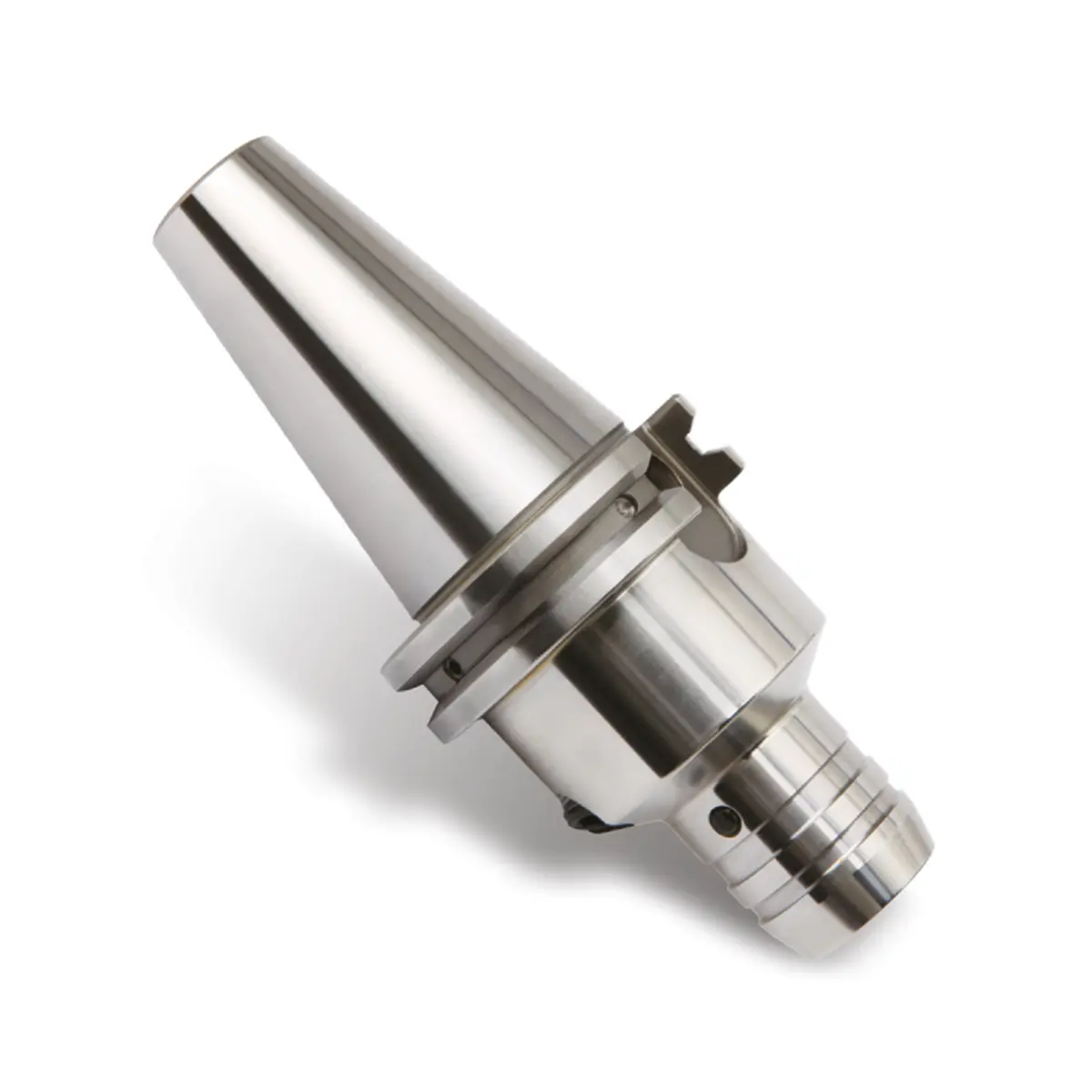

- Olajkamrás szorítási mechanizmus; 100%-os tisztaságú hidraulikaolaj vákuumtöltéssel (buborékmentes, homogén szorítóerő).
- Kiváló rezgéscsillapítás.
- Kiemelkedő futáspontosság (T.I.R.), ismétlési pontosság és hosszabb szerszámélettartam.
- Magasabb beszerzési ár; érzékenyebbek a szélsőséges hőhatásokra.

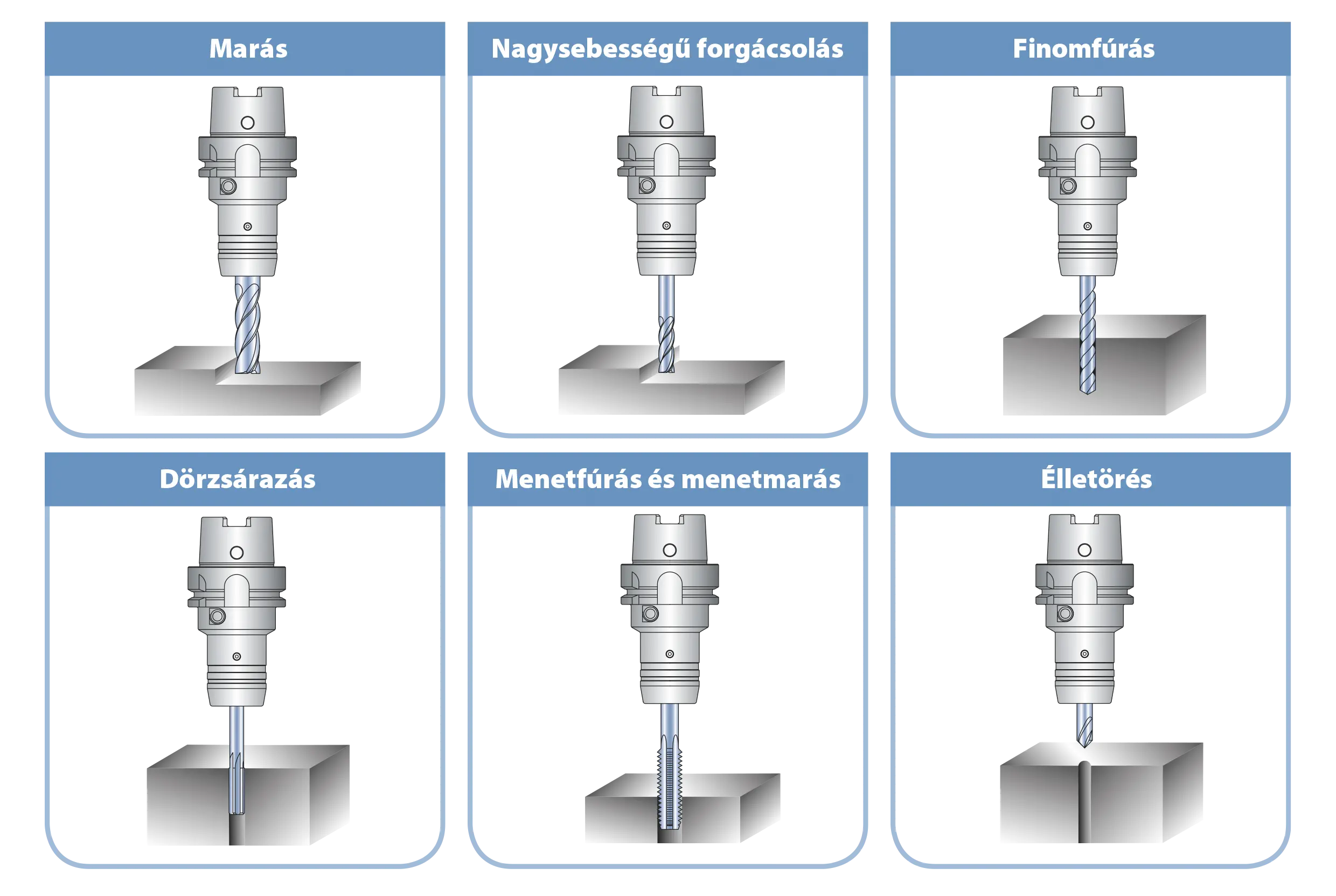

Simítási műveletekhez, ahol kritikus a felületi minőség és a pontosság, valamint ott, ahol a rezgések csillapítása szükséges a szerszám védelme érdekében. A Power Hydro típus akár nehéz forgácsoláshoz is alkalmas.

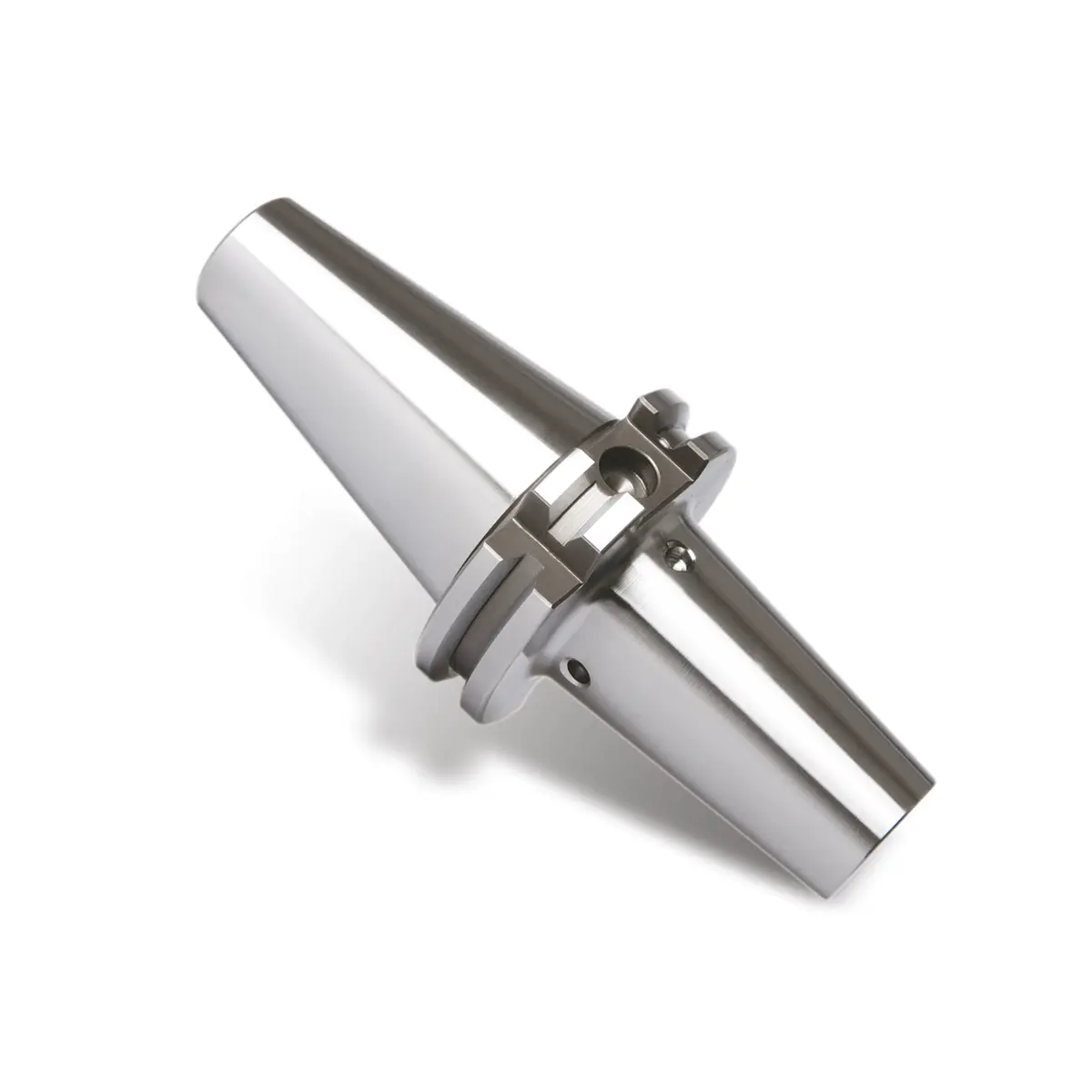

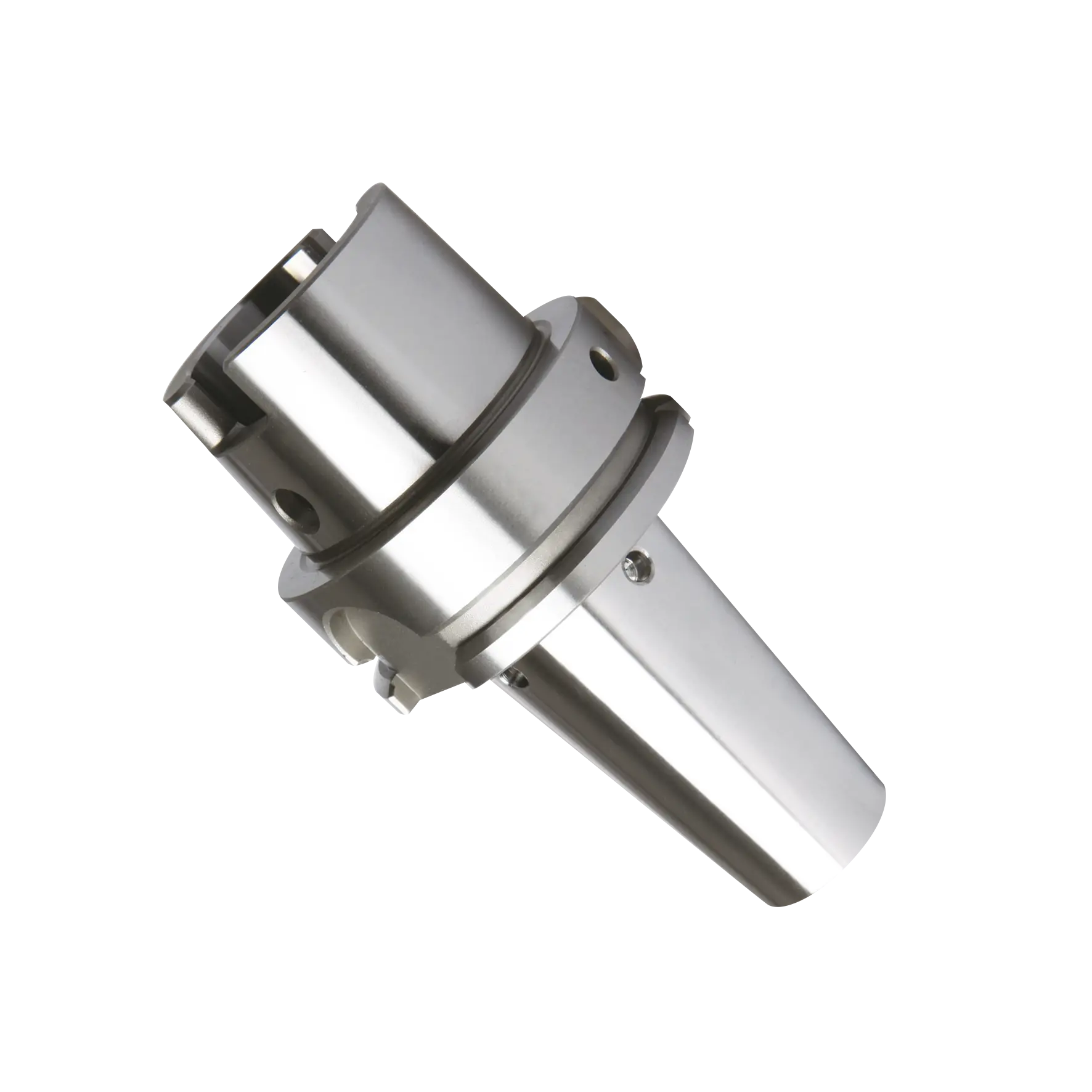

- Hőtágulásos elven alapú szorítás; prémium SKD61 melegszerszámacélból készül (garantált formatartás hőciklusok után).
- Rendkívül karcsú kialakítás is elérhető (pl. 3°-os profil). Standard kiviteleknél elérhető a Type C (belső hűtőcsatornás) opció.
- Minimális interferencia mély üregekben, nagy merevség és kiváló stabilitás magas fordulatszámon.
- Speciális zsugorító berendezést igényel a szerszámcseréhez; kizárólag keményfém szerszámokhoz alkalmas, HSS befogására nem szolgál.

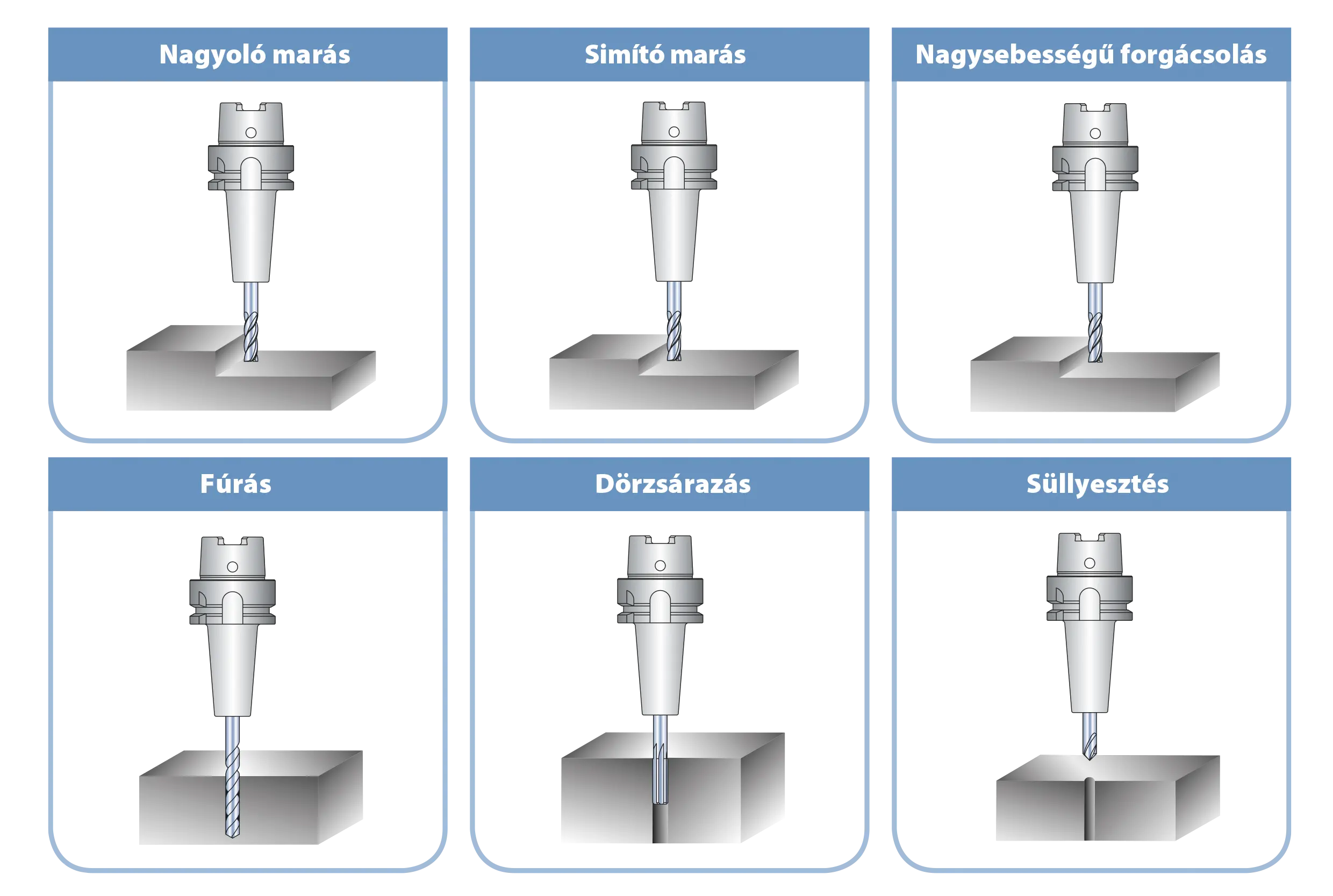

Formaszerszám-gyártásnál (Die & Mold), mély fészkek megmunkálásánál és nagysebességű (HSC) marásnál, ahol a hozzáférhetőség kulcsfontosságú.

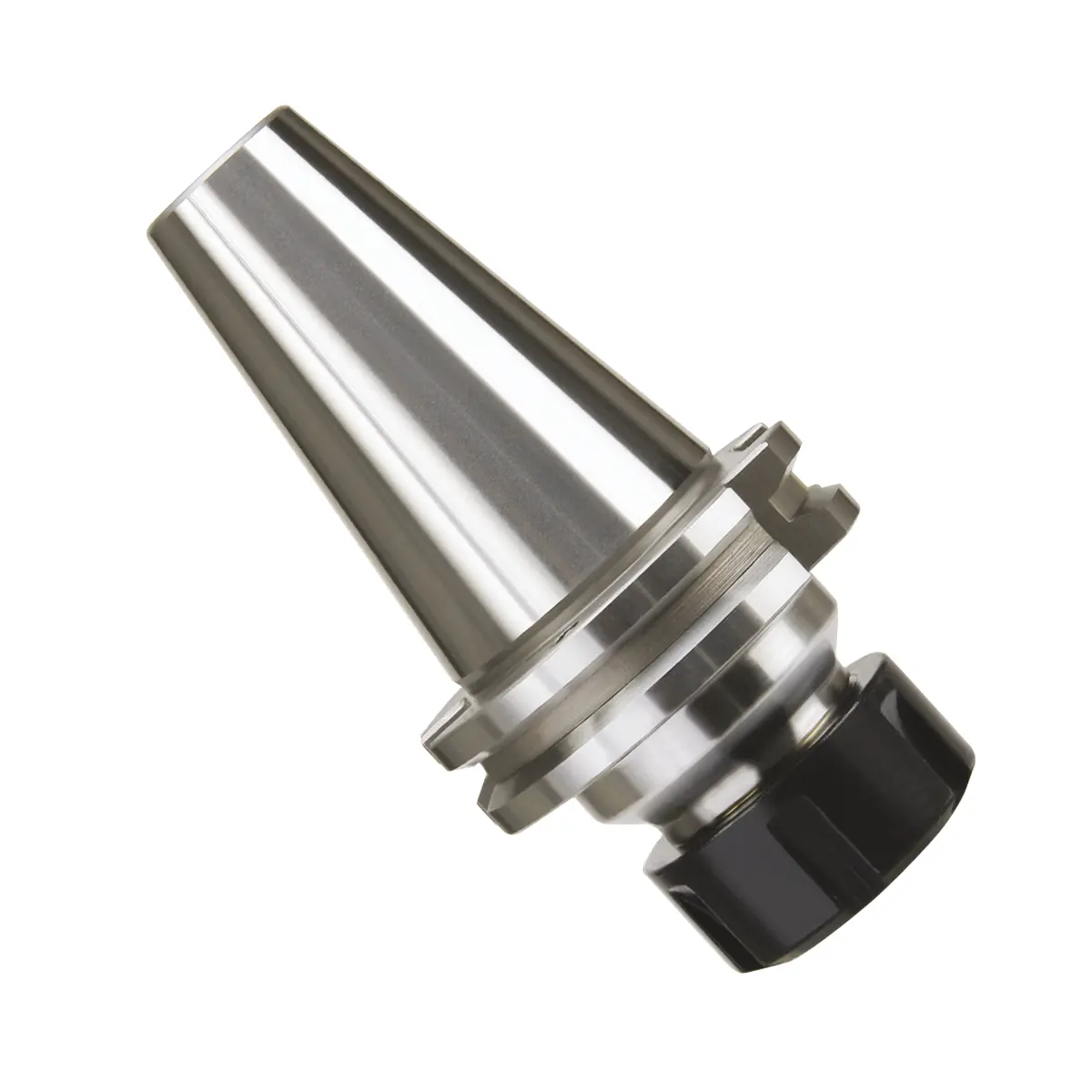

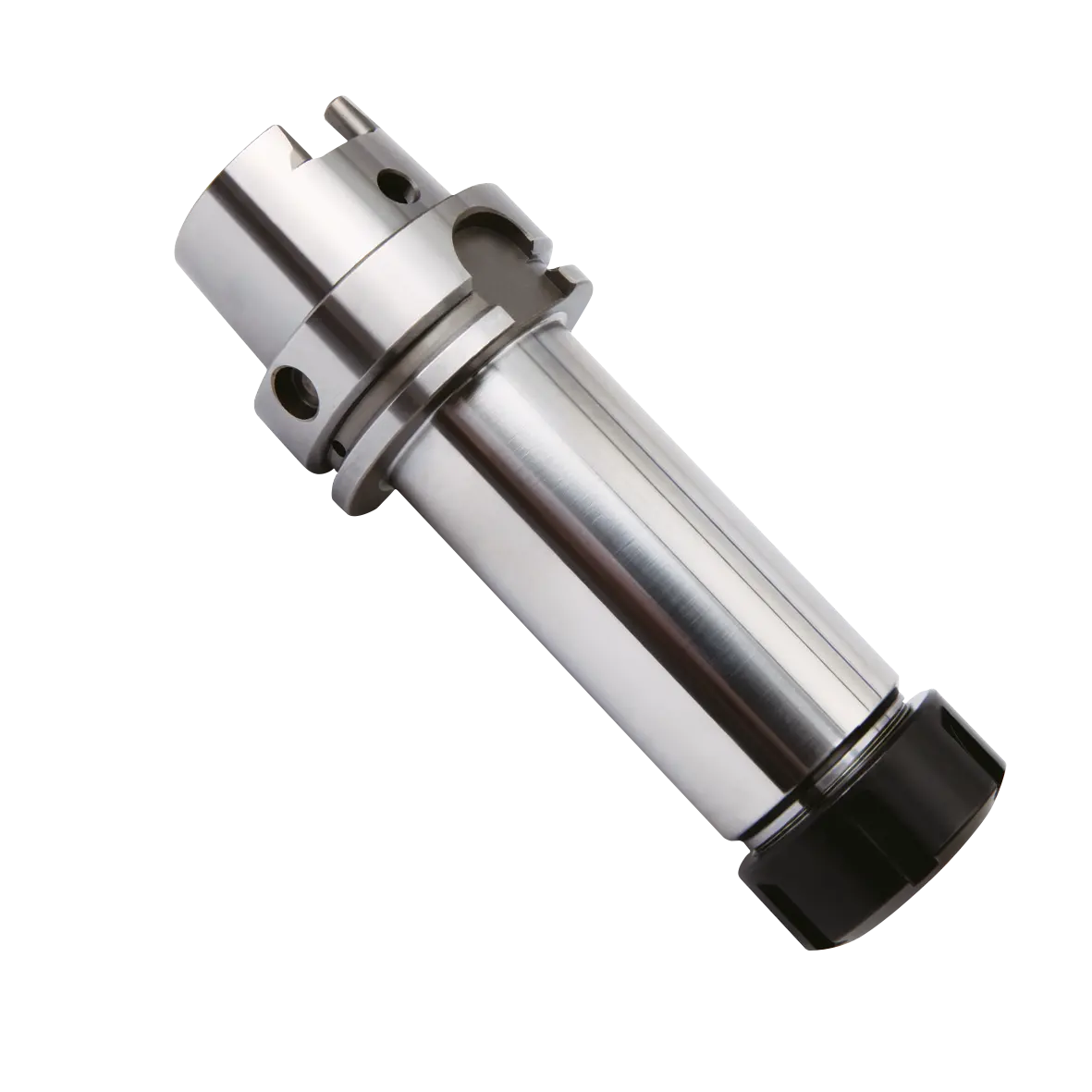

- Rugalmas patronos, cserélhető rendszer.
- Rendkívüli sokoldalúság, széles befogási tartomány és kedvező ár.
- Alacsonyabb merevség a hidraulikus vagy zsugor tartókhoz képest; nagyobb a futáshiba esélye.
Általános megmunkálási feladatokhoz, fúráshoz és könnyebb marási műveletekhez, ahol a rugalmasság a legfontosabb szempont.

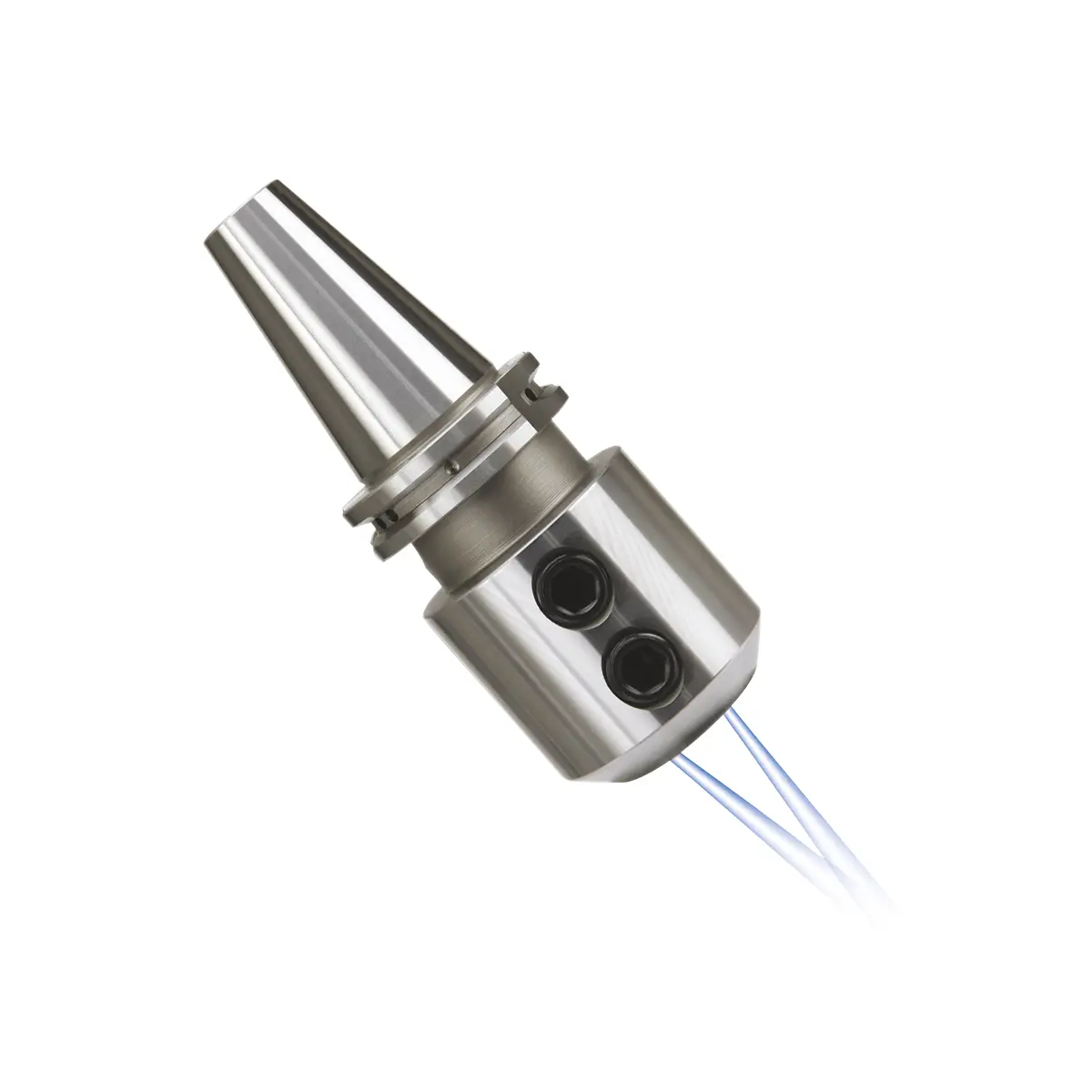

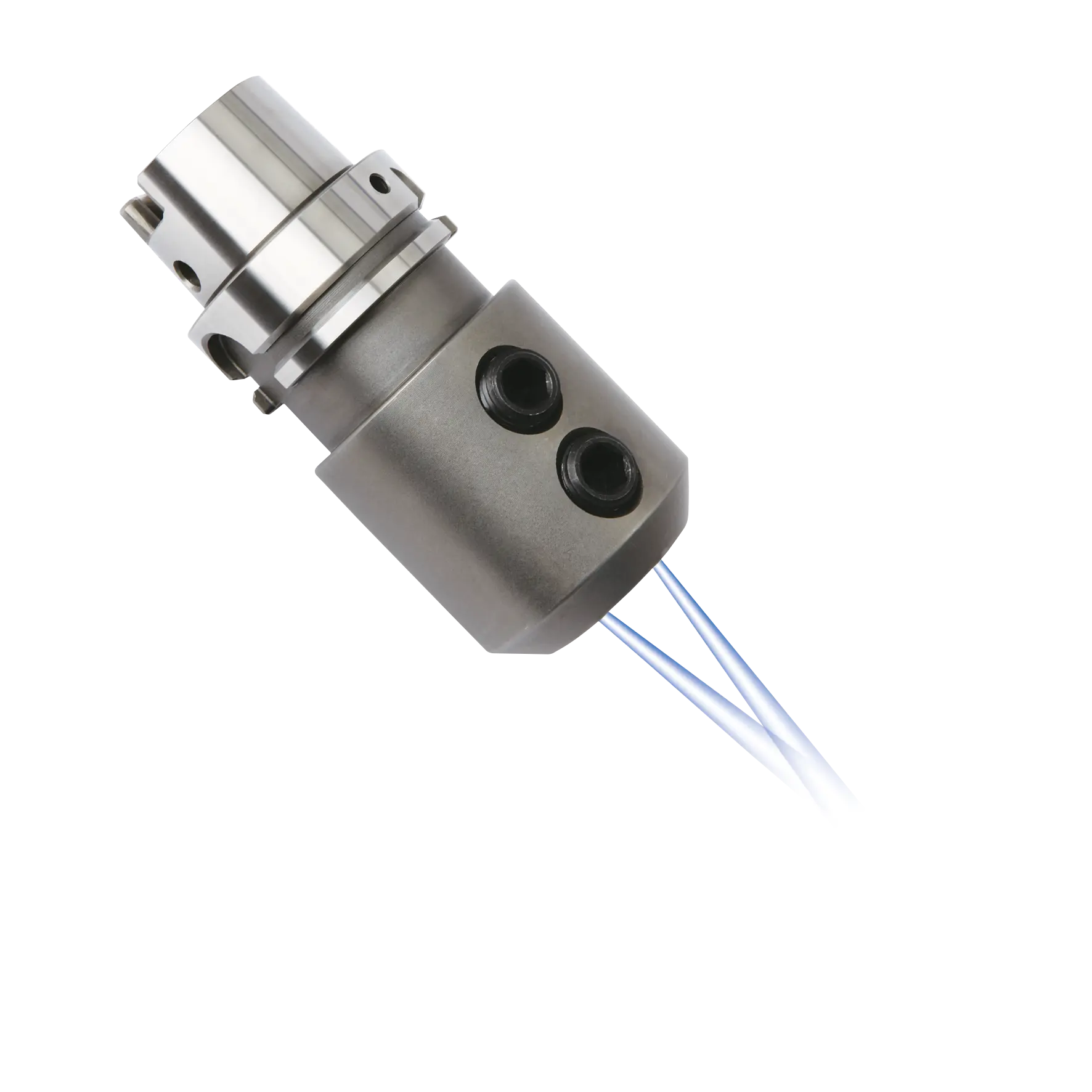

- Oldalcsavaros rögzítés a szerszám szárán lévő lapoláshoz.
- Maximális biztonság elfordulás és kihúzódás ellen nagy nyomatéknál.
- Gyengébb futáspontosság (≤0,01 mm) a mechanikai aszimmetria miatt – simításra és nagy fordulatszámú megmunkálásra kevésbé alkalmas.
Nagy teljesítményű nagyoláshoz (Heavy Roughing), ahol a legfontosabb a szerszám biztos rögzítése a nagy forgácsolóerőkkel szemben.

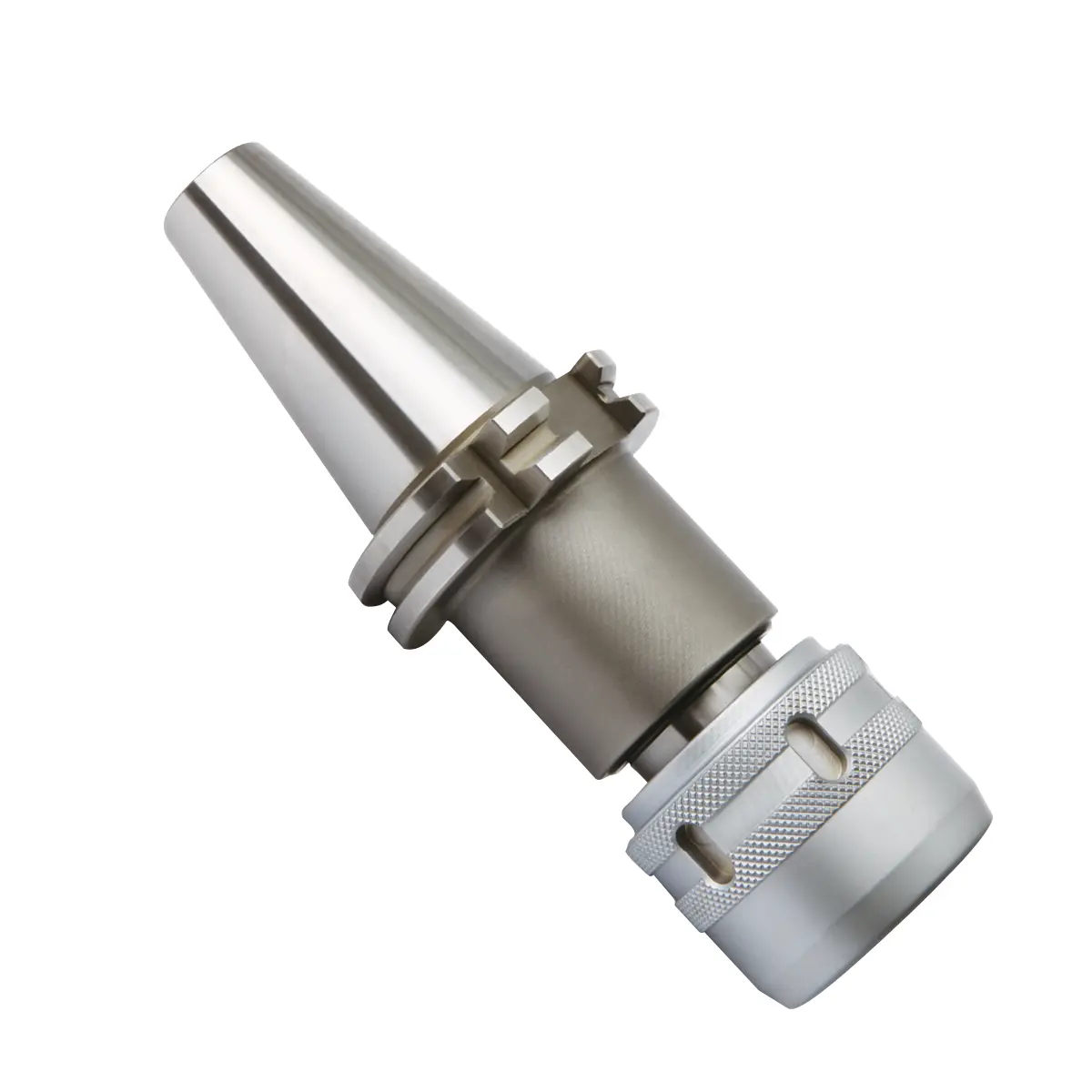

- Tűgörgős csapágyazású mechanizmus, rendkívül nagy szorítóerő (pl. C32 méretnél 3430 Nm, C42-nél 4900 Nm).
- Futáspontosság: ≤ 0,003 mm.
- Kiváló stabilitás nehéz megmunkálásnál; nincs szükség drága racsnis kulcsra – egyszerű villáskulccsal rögzíthető.
Nagy teljesítményű nagyoláshoz (Heavy Duty Cutting) és nagysebességű megmunkáláshoz, ahol a maximális nyomatékátvitel a cél.

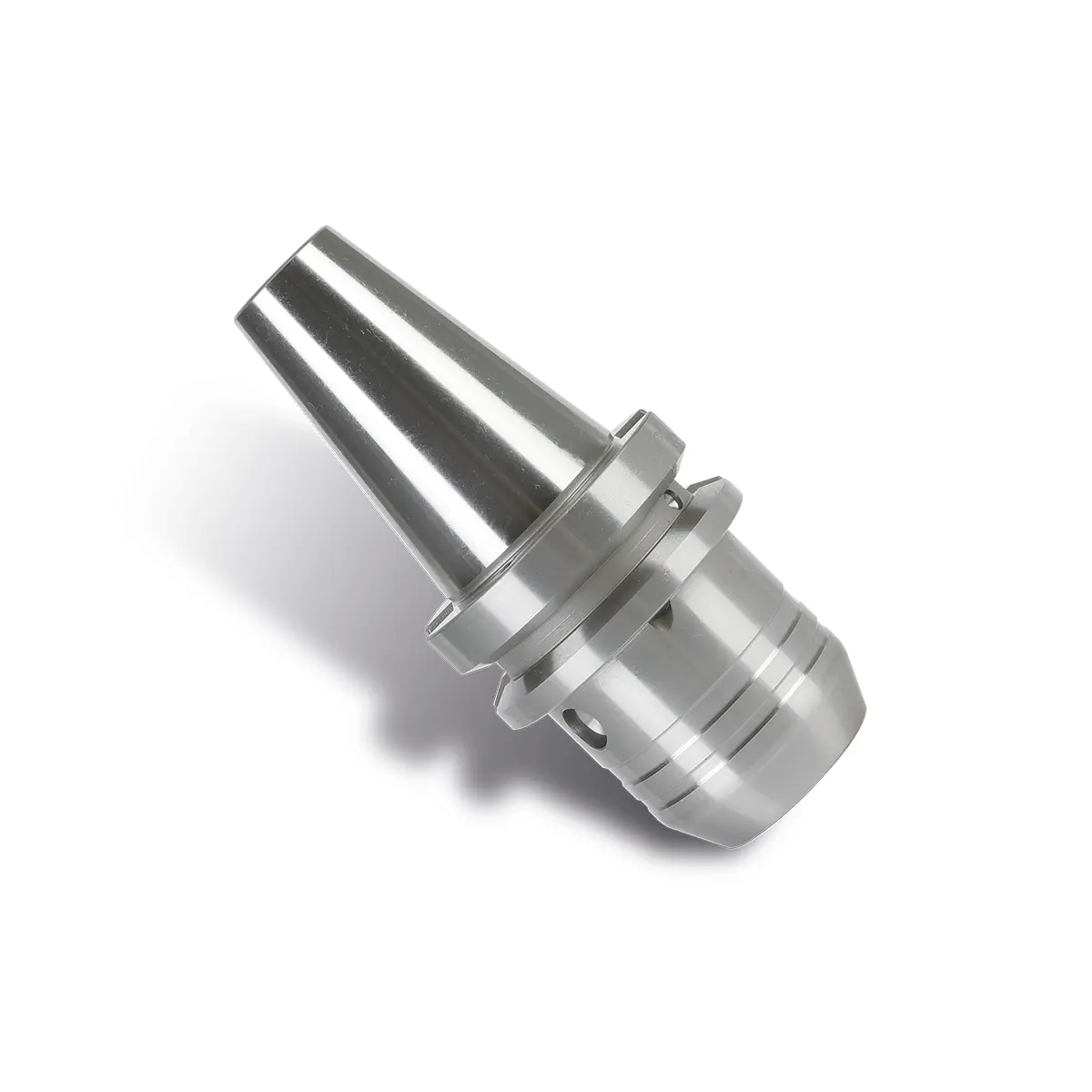

- 100%-os tisztaságú hidraulikaolaj vákuumtöltési technológiával; minden egyes darab 48 órás szivárgási teszten esik át kiszállítás előtt.
- Futáspontosság: ≤ 0,003 mm.
- Paradigmaváltás a nyomatékban: szorítóereje meghaladja a zsugorbefogókét, miközben megtartja a ≤ 0,003 mm-es futáspontosságot.
- Rezgéscsillapítás és brutális erő egyben – rangsor: Power E-Hydro > Shrink Fit > ER.
Nagyolástól a simításig (univerzális), horonymaráshoz és HSC/HFM műveletekhez.

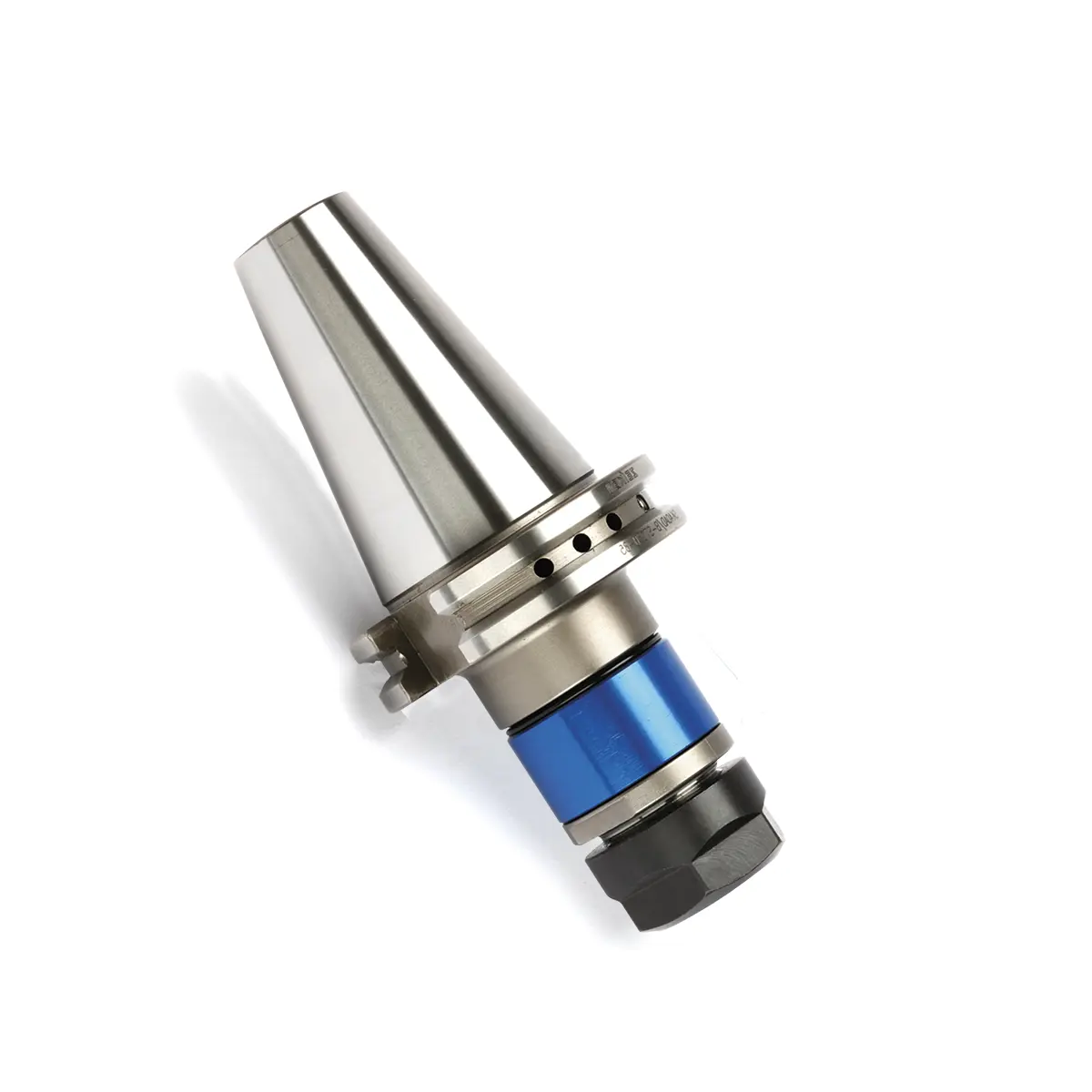

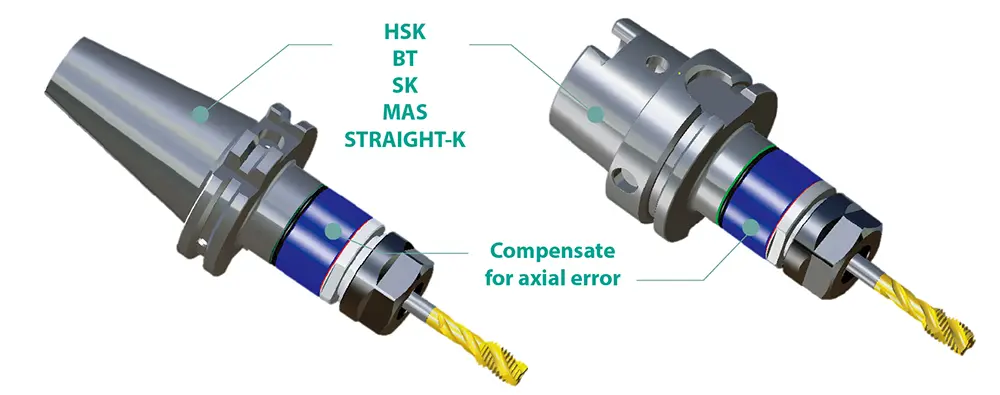

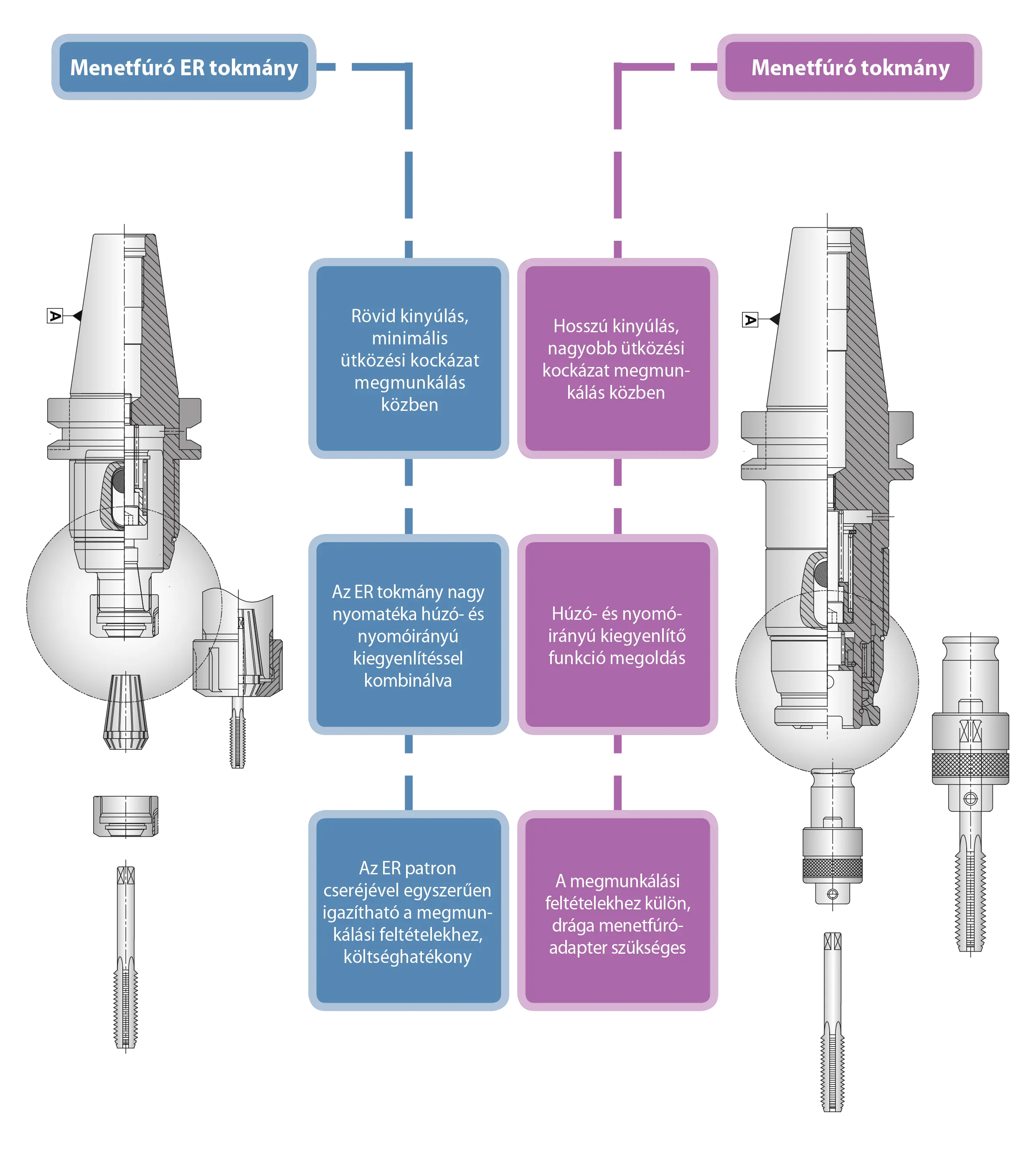

A Synchro rendszerek mikro-kompenzációval korrigálják az orsó előtolása és a menetemelkedés közötti eltéréseket. Ez nemcsak a menet minőségét javítja, hanem jelentősen csökkenti a menetfúró törésének kockázatát – akár háromszoros menetfúrási sebesség is elérhető.
Kompakt kialakítás, rövidebb kinyúlás és gyors szerszámcsere.

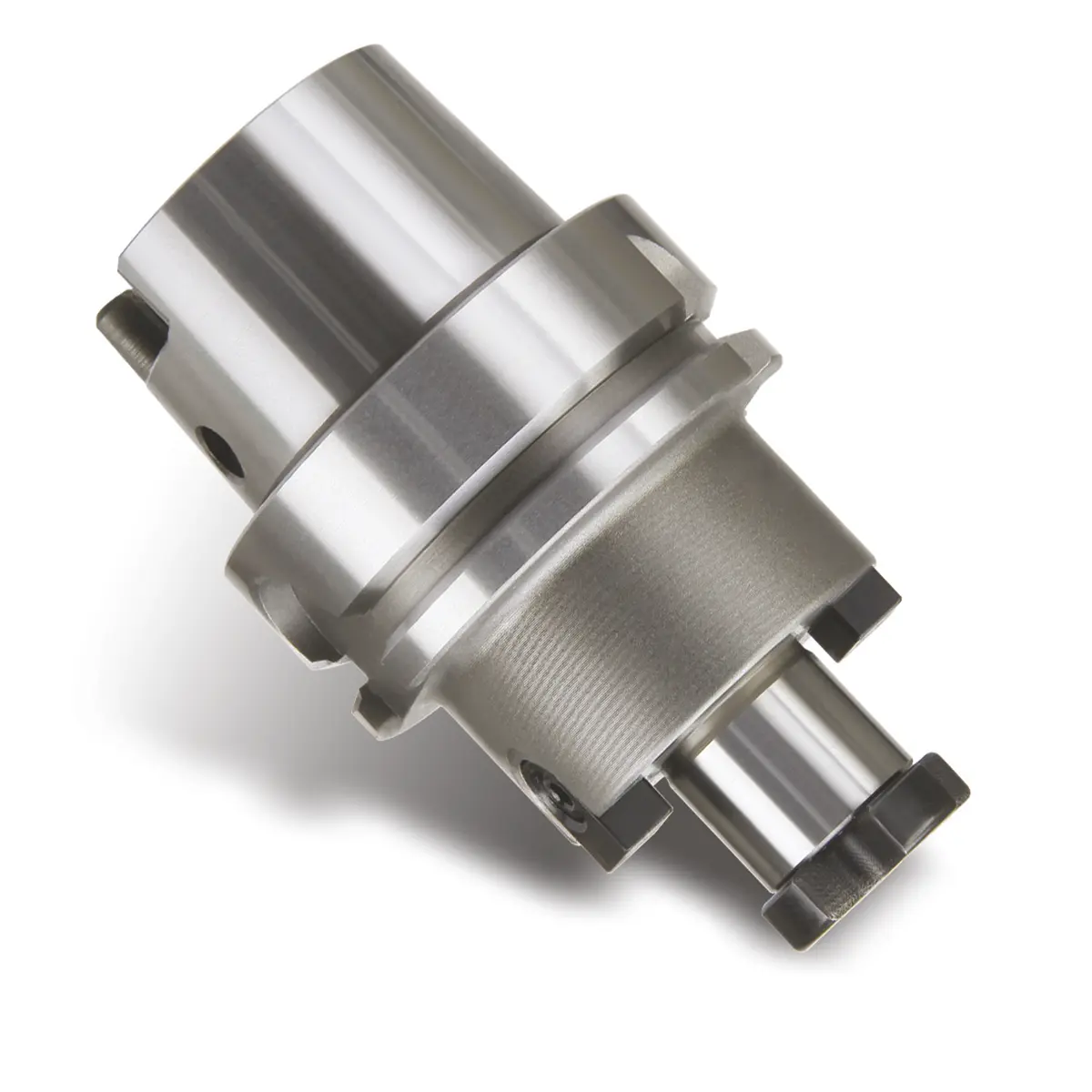

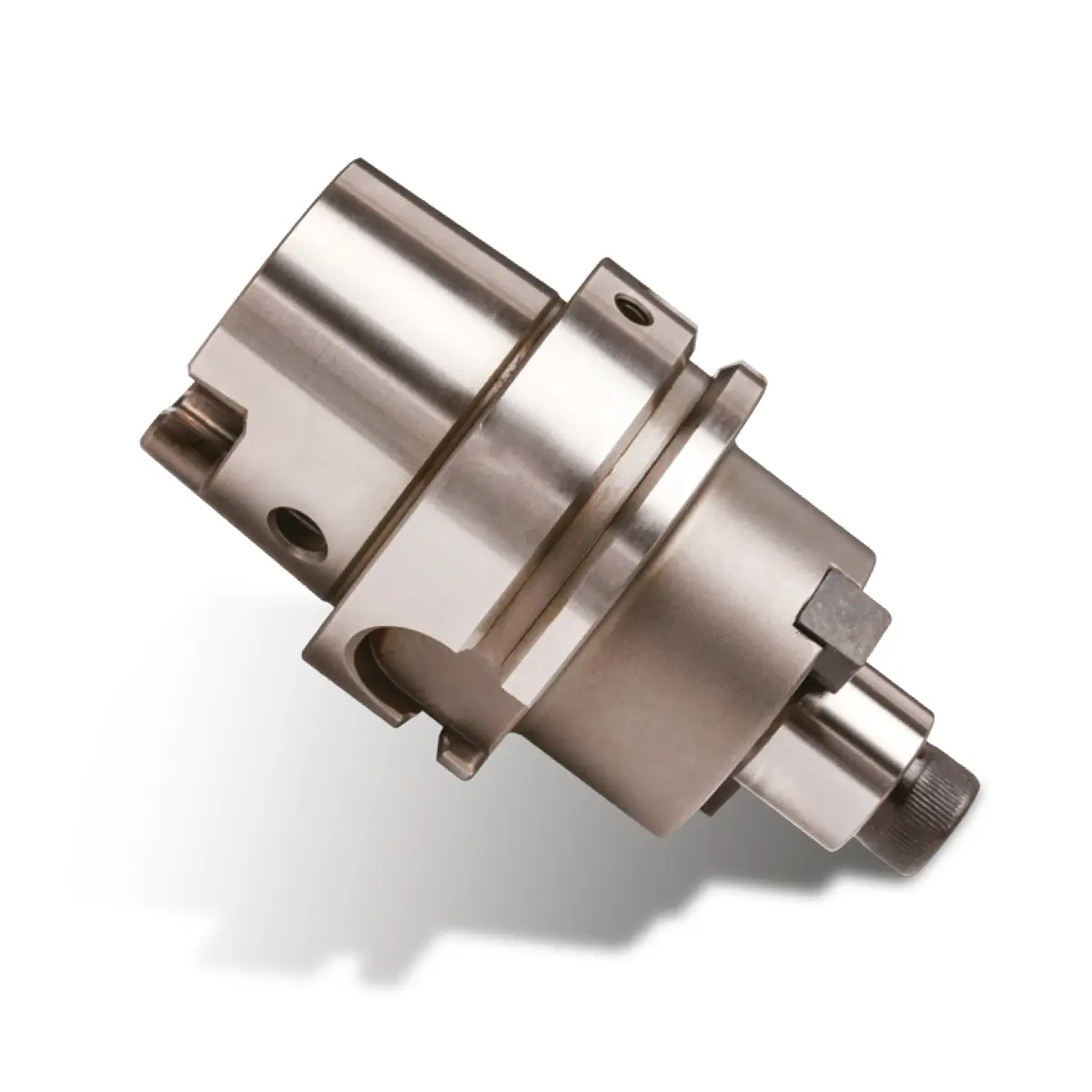

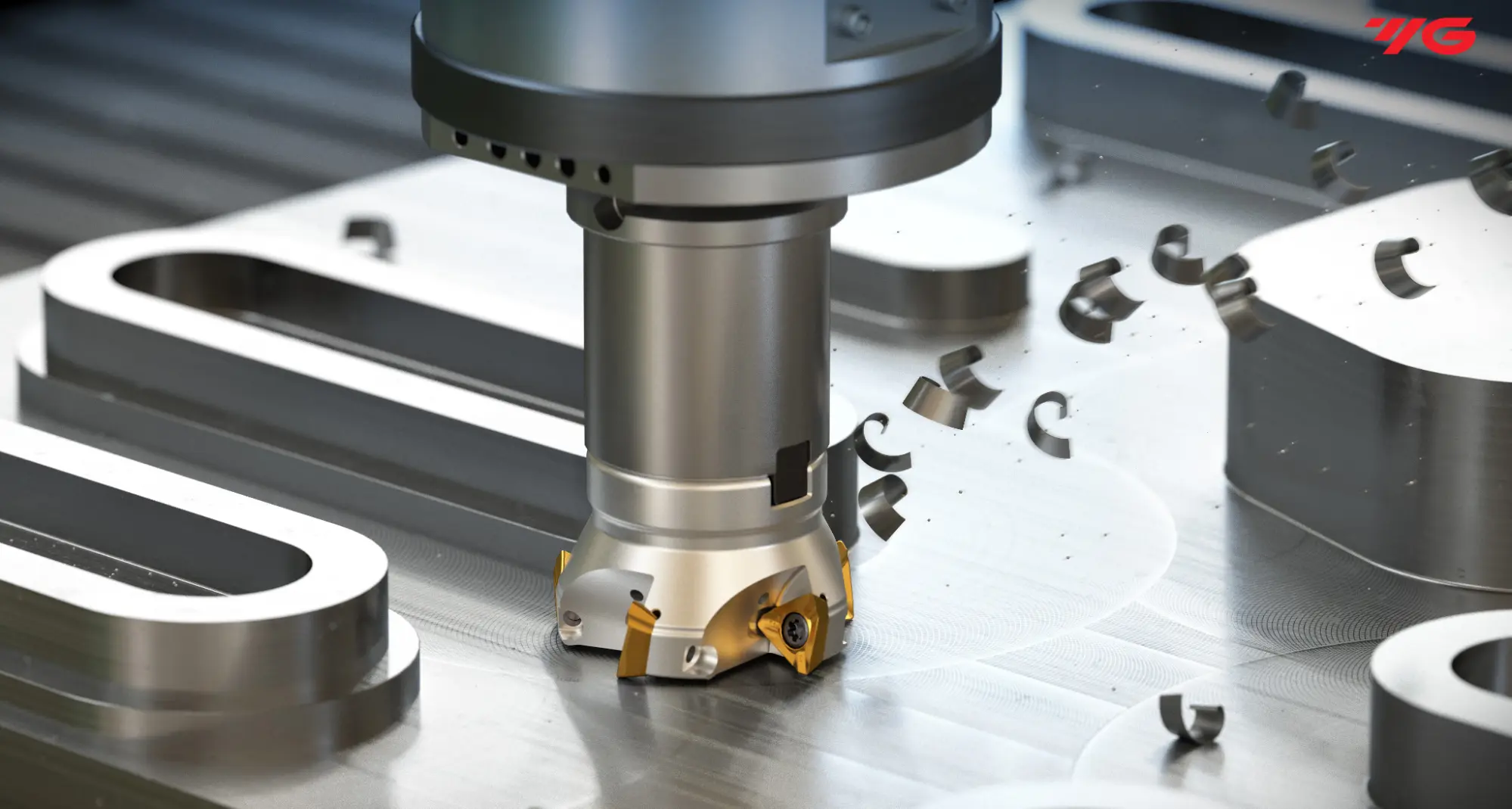

- Váltólapkás marásokhoz optimalizált kialakítás; AD+C vagy AD/B+C hűtési rendszerrel is elérhető.
- A hűtőfolyadék közvetlenül a marólapkákhoz jut, javítva a forgácskihordást és csökkentve a hőterhelést.
Síkmaráshoz és nagyobb átmérőjű homlokmarók rögzítéséhez.

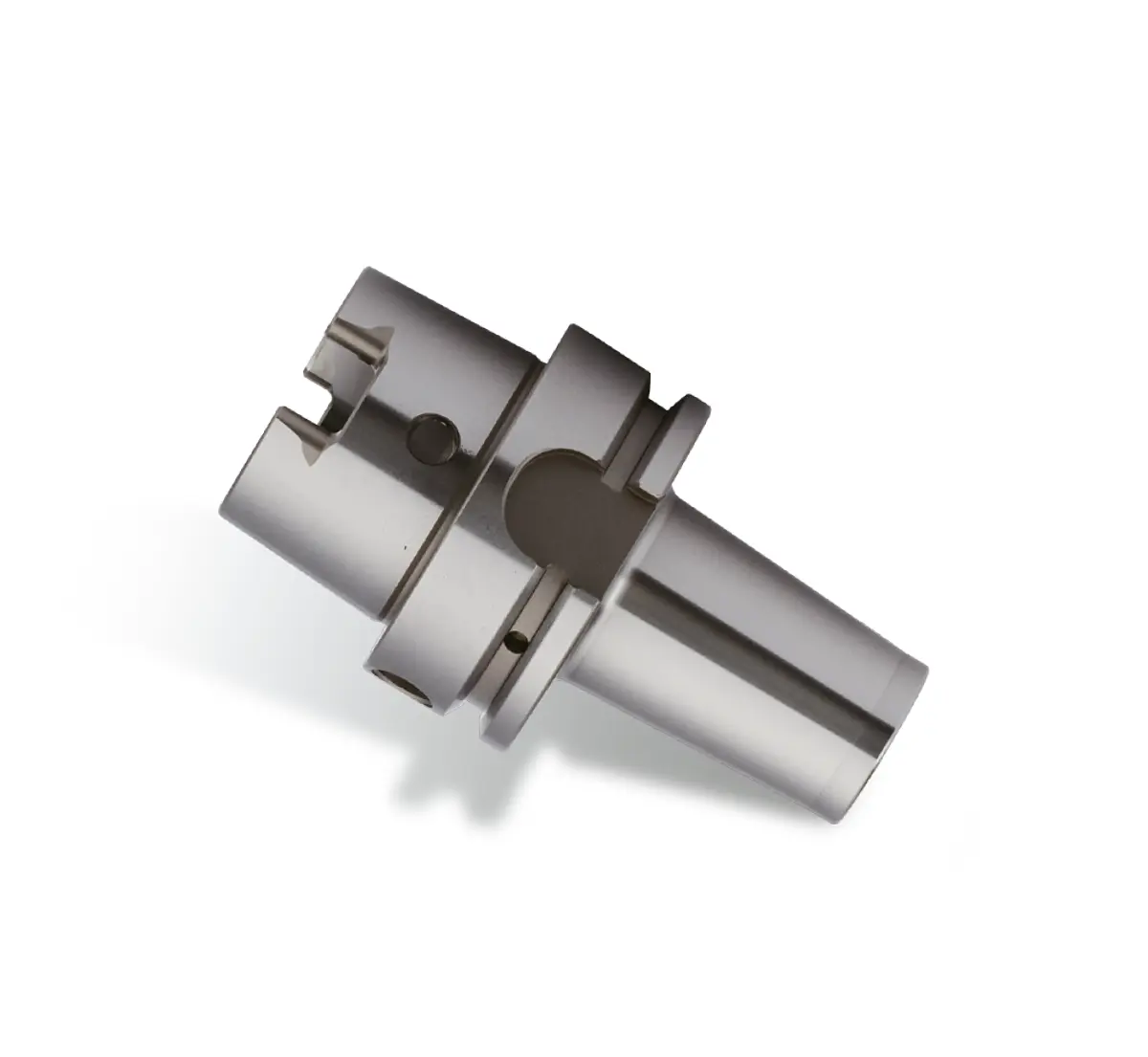

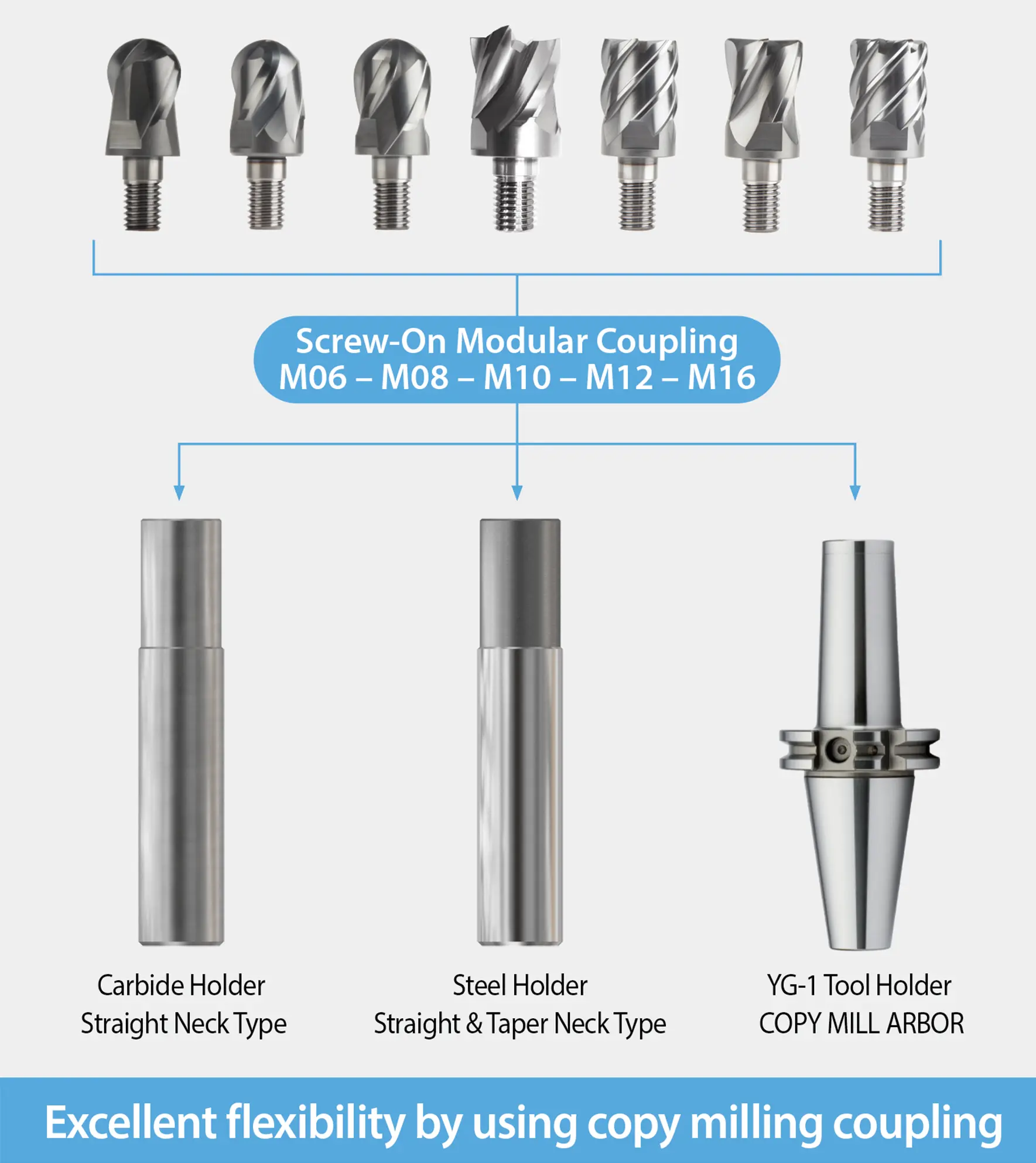

- Belső menetes rögzítés, amely tökéletesen illeszkedik a YG-1 i-Smart cserélhető fejes maróihoz.
- Moduláris rendszer: gyors és egyszerű szerszámcsere a marótest érintetlenül hagyásával.
Formaszerszám-gyártásnál és moduláris marórendszerek használatakor.

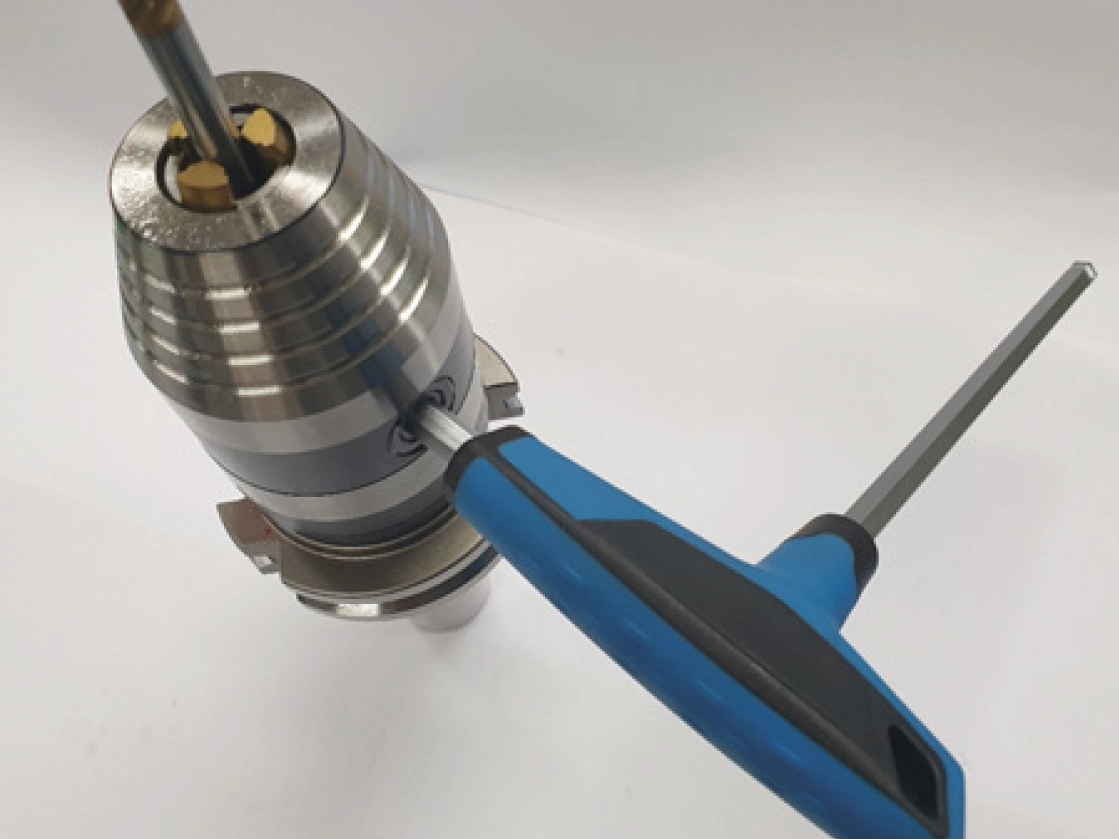

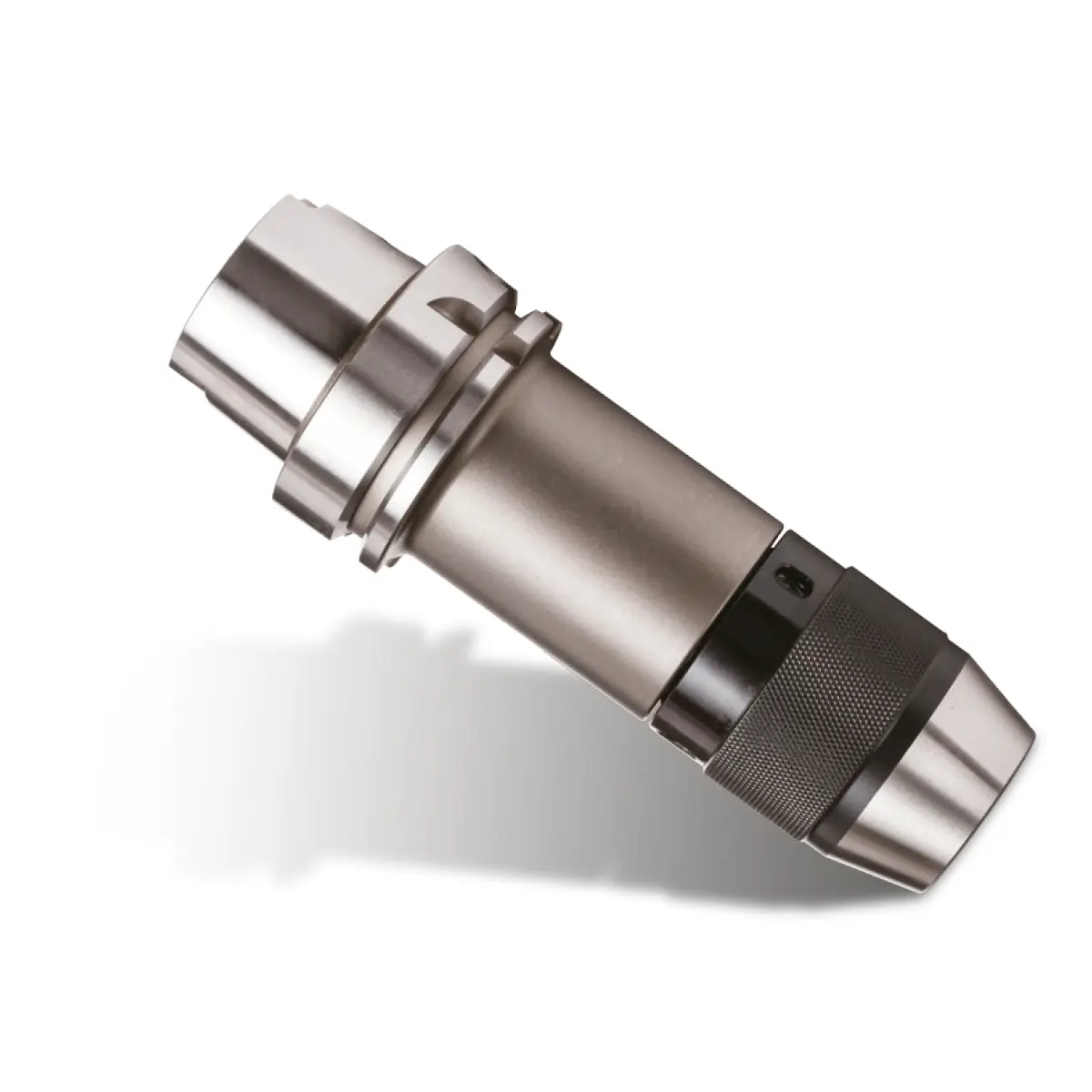

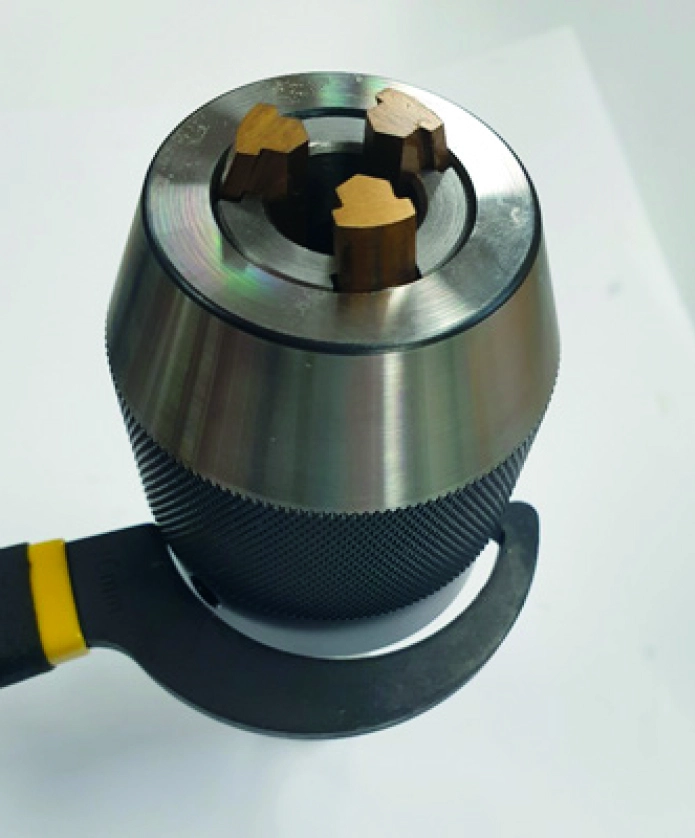

- Integrált kialakítás, nagy precizitás (T.I.R. 0,05 mm); az újabb típusok egyszerű imbuszkulccsal rögzíthetők.
- Maximális biztonság: a szerszám nem eshet ki hirtelen megálláskor vagy nagy fordulaton sem.
Fúrási műveletekhez és könnyebb maráshoz, ahol a biztonság és az egyszerű kezelhetőség elsődleges.
5. Kiegészítők
A YG-1 nemcsak tartókat, hanem teljes tartozékrendszert kínál a rugalmasság érdekében.
- Patronok (Collets): Elérhetők az általános ER patronok mellett a tömített (Sealed) ER változatok is (ER16-tól ER40-ig) a belső hűtés támogatására. Az SK patronok kiemelkedő, ≤ 0,005 mm-es precíziós futáspontosságot biztosítanak.
- Szűkítő hüvelyek (Reduction Sleeves): Hidraulikus tartókhoz elérhetők zárt (HS) és nyitott (HK) típusú szűkítők a különböző szárátmérőkhöz.

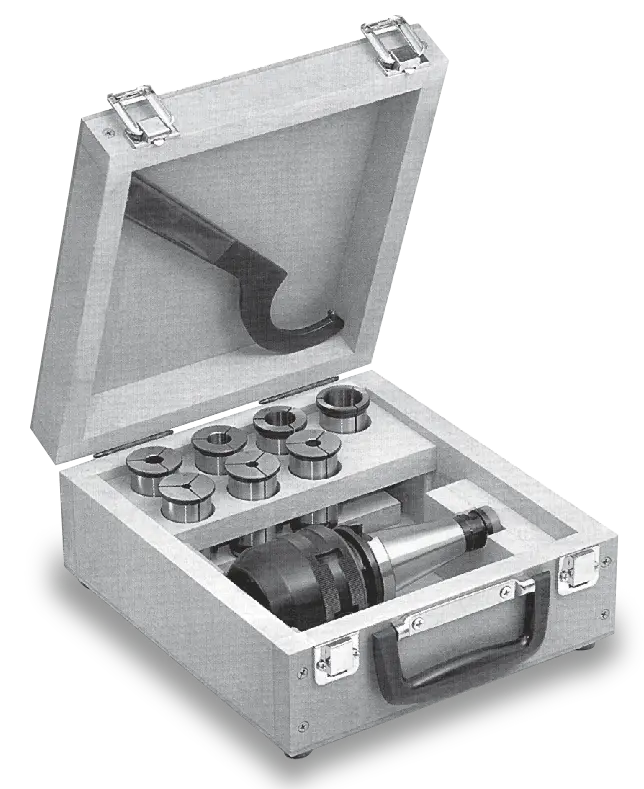

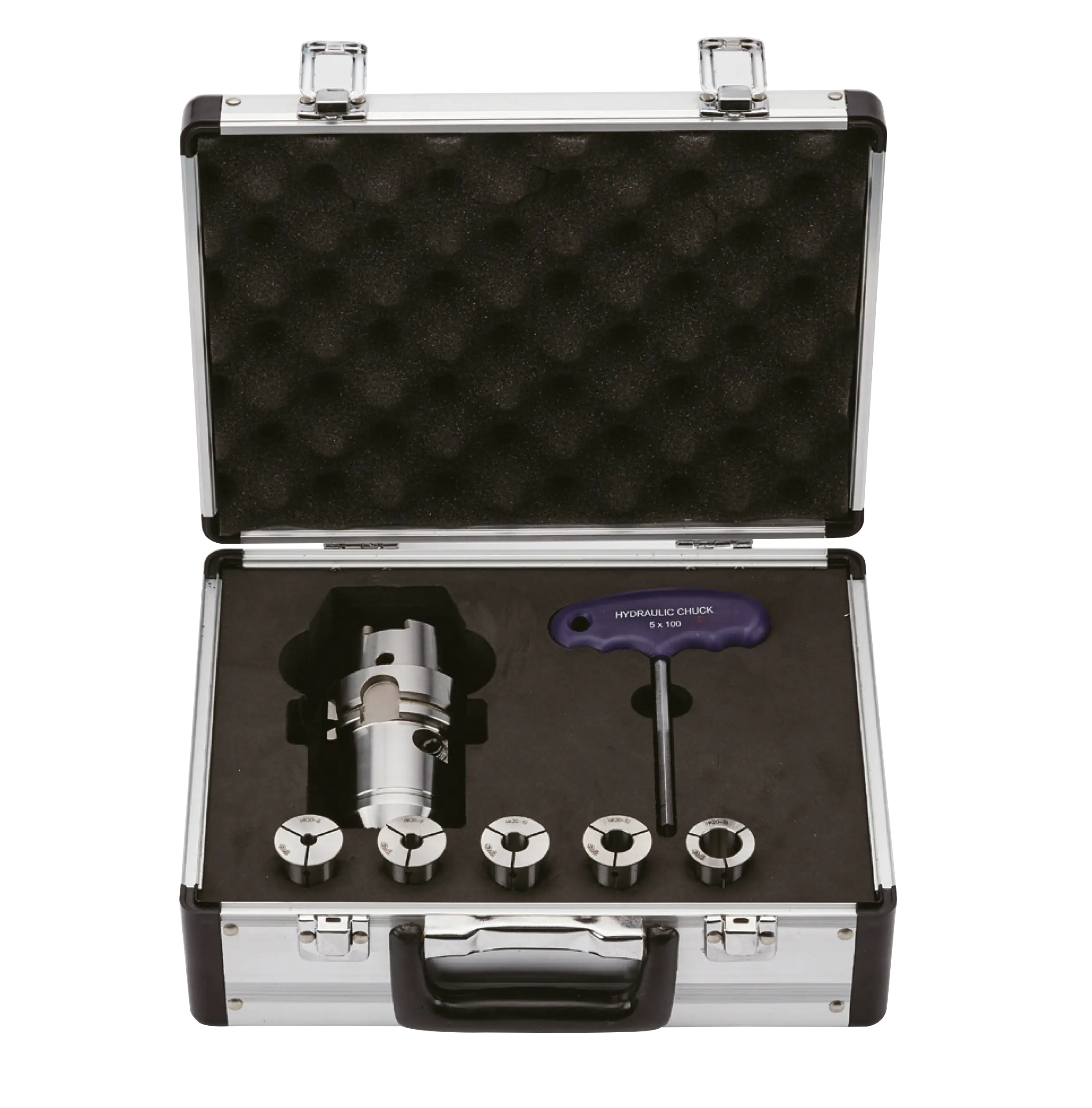

- Szerszámtartó szettek (Tool Holder Sets): A hidraulikus és az erőbefogók (Power Milling Chuck) is elérhetők praktikus kofferben, patronkészlettel és kulccsal együtt.
6. Karbantartás és támogatás
A YG-1 nemcsak szerszámokat ad, hanem szervizhátteret is biztosít.
A YG-1 saját hidraulikus javítóközpontokat működtet (pl. Olaszországban és Dél-Koreában), hogy gyors és költséghatékony javítást tegyen lehetővé a felhasználók számára. Ez a szervizháttér különösen fontos a hidraulikus tartóknál, ahol a kamra integritása kritikus a hosszú távú teljesítmény szempontjából.
7. Összegzés – Rendszerszintű gondolkodás a siker záloga
A precíziós megmunkálás nem a marónál kezdődik, hanem a befogásnál.
A megfelelő szerszámtartó kiválasztása alapvetően határozza meg a darabköltséget, a felületi minőséget és végső soron a versenyképességet.
A YG-1 rendszereiben a ≤0,003 mm-es pontosság és a stabil működés nem szerencse kérdése, hanem tudatos mérnöki tervezés eredménye.
A kérdés inkább az, hogy egy műhely ezt a szintű rendszerszemléletet alkalmazza, vagy továbbra is adapterként tekint arra az alkatrészre, ami valójában az egész folyamatot összetartja.
