Nagysebességű marás (High-Speed Milling: HSM): amikor a sebesség és a precizitás találkozik
Blogcikkünkben azt járjuk körül, mitől lesz egy megmunkálás valóban nagysebességű. A technológia fizikai alapjaitól a fordulatszám, az előtolás és a fogásvétel összefüggésein át a gyakorlati alkalmazásokig bemutatjuk, miért csökkenti a HSM a ciklusidőt és a darabköltséget, és milyen gépre, befogásra, szerszámra és CAM-stratégiára van szükség a biztonságos bevezetéshez.
A blog tartalma
1. Bevezetés: miért kulcstechnológia ma a HSM?
A modern gyártástechnológiában a sebesség és a precizitás már nem egymást kizáró tényezők, hanem a hatékonyság két egymást erősítő oszlopa. A nagysebességű marás (HSM – High-Speed Milling) nem csupán technológiai frissítés, hanem üzleti stratégia is az olyan szektorokban, mint a repülőgépipar, az autóipar vagy az orvostechnika.
A HSM bevezetése közvetlen hatással van a megtérülésre (ROI): a drasztikusan lerövidült ciklusidők és a minimálisra csökkentett selejtarány révén jelentős termelési költségcsökkentés érhető el. A mai piacon a gyorsabb piacra kerülési idő és a kimagasló minőség a versenyképesség záloga – erre adja a HSM a legkorszerűbb választ.
2. Mi az a nagysebességű marás?

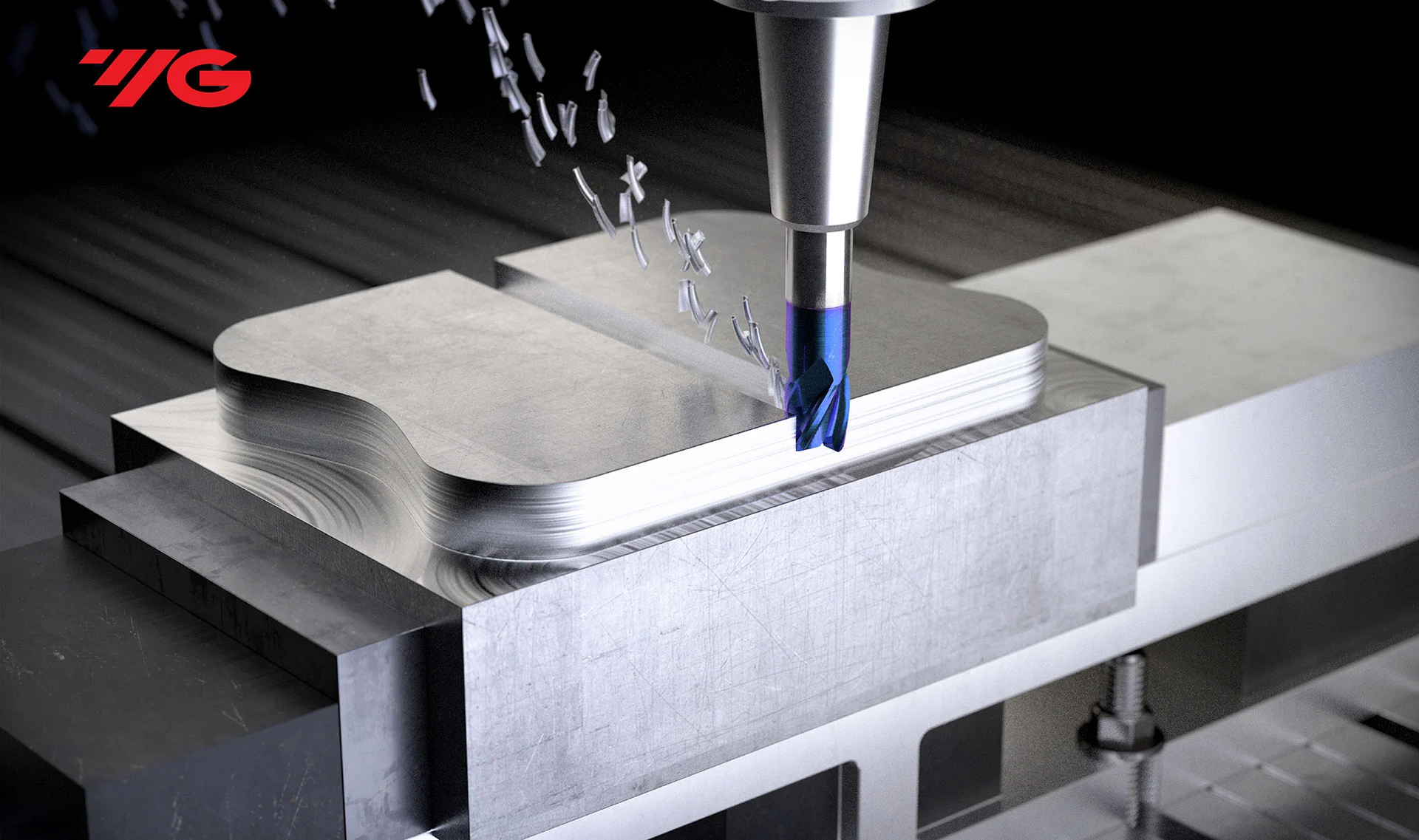

A nagysebességű marás olyan fejlett CNC megmunkálási folyamat, amely a „gyors és könnyű” stratégiára épül. Míg a hagyományos marás nagy forgácsolóerővel és mély fogásokkal dolgozik, a HSM a mozgási energiát és a sebességet hívja segítségül. A technológia három lényegi eleme:
- Alacsony radiális és axiális fogásvétel – a szerszám nem merül mélyen az anyagba, hanem kisebb fogásokkal, de rendkívül gyorsan halad
- Extrém magas fordulatszám és előtolás – a szerszám és a munkadarab közötti relatív sebesség a konvencionális eljárások többszöröse
- Optimalizált rendszerszemlélet – speciális CNC vezérlés, kiegyensúlyozott szerszámtartók és intelligens CAM szoftver nélkül nem működik
A HSM lényege tehát nem a nyers erő, hanem a lendület és a stabilitás. Precízen vezérelt folyamatról van szó, ahol az optimális forgácsképződés garantálja a megmunkálás biztonságát.
3. A HSM kialakulása és fejlődése

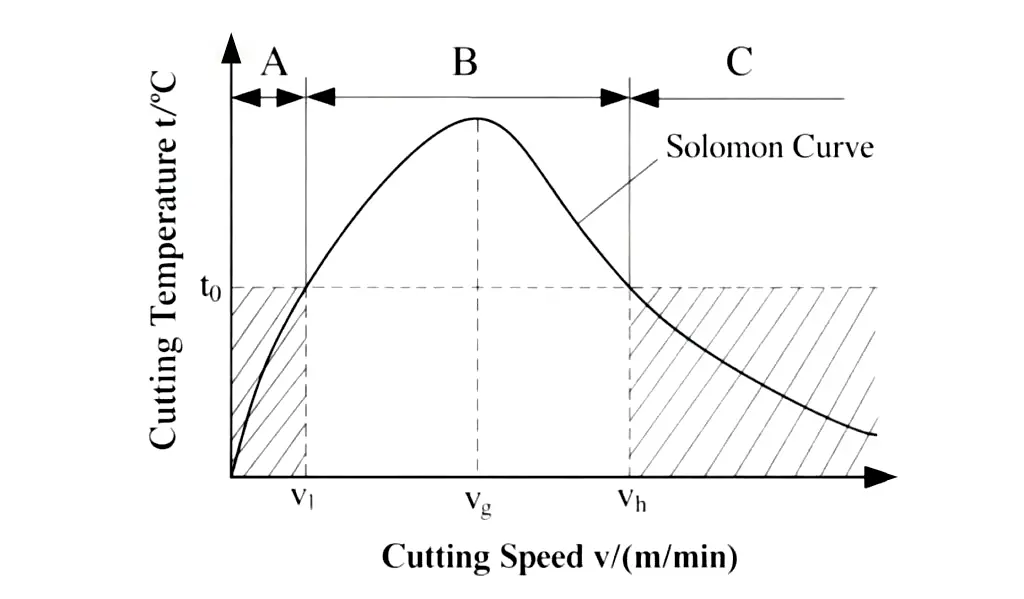

A technológia elméleti alapjai meglepően régre nyúlnak vissza. Dr. Carl Salomon német mérnök az 1930-as években végzett kutatásai során felfedezte, hogy egy kritikus forgácsolási sebesség felett a forgácsolási hőmérséklet emelkedés helyett csökkenni kezd. Ez a felismerés megdöntötte a korabeli fizikai dogmákat, a gyakorlati megvalósításra azonban évtizedeket kellett várni.
A kutatás kimutatja a kritikus sebesség feletti hőmérséklet-csökkenést. A korabeli szerszámgépek azonban meg sem közelítik a szükséges fordulatszámot, így az elmélet évtizedekre a fiókban marad.
Megjelennek a nagy adatfeldolgozási sebességű CNC vezérlők, amelyek folyamatosan képesek futtatni a sűrű pontsorozatokból álló, összetett szerszámpályákat.
Áttörés történik a keményfém szerszámanyagok és a nanostrukturált bevonatok terén, a gépvázak és főorsók pedig elérik a szükséges merevséget és rezgéscsillapítást. A HSM piaci realitássá válik.
4. A nagysebességű marás műszaki alapjai
A HSM hatékonyságát négy paraméter együttes optimalizálása adja. Külön-külön egyik sem elég: a magas fordulatszám megfelelő előtolás nélkül csak dörzsöli az anyagot, a nagy előtolás pedig rossz szerszámpályával töri a szerszámot.
| Paraméter | Jellemző érték a HSM-nél | Miért számít? |
|---|---|---|
| Fordulatszám | 15 000 – 40 000 RPM (mikromegmunkálásnál akár 100 000 RPM) | A vágóél sebessége viszi át a folyamatot a Salomon-görbe kedvező tartományába. |
| Előtolási sebesség | A hagyományos marás 5-10-szerese | Nemcsak a termelékenységet növeli: kritikus szerepe van a hőelvezetésben is. |
| Fogásvétel (ae / ap) | Kis radiális és axiális fogás, vékony forgács | Egyenletes szerszámterhelést ad, így minimalizálja a szerszámtörés kockázatát. |
| Szerszámpálya | Trochoidális vagy dinamikus marás | Állandóan tartja az érintkezési szöget, elkerülve a rántásszerű terhelést a mechanikán. |
Ez a négy tényező zárt rendszert alkot: ha az egyiket megváltoztatod, a többit is újra kell hangolni. Ezért nem elég a meglévő programban egyszerűen feljebb tekerni a fordulatszámot.
5. Hol alkalmazzák a nagysebességű marást?
A technológia mára számos iparágban standard eljárássá vált:
Komplex alumínium és titán szerkezeti elemek profilozása, ahol a súlycsökkentő zseb- és üregmarás precizitása kritikus.
Gyors prototípusgyártás, motor- és erőátviteli alkatrészek, valamint a karosszériaelemekhez szükséges présszerszámok készítése.
Ez a terület profitál a legtöbbet: az edzett acélok közvetlen simítása szükségtelenné teszi az időigényes szikraforgácsolást, lerövidíti a gyártási láncot és csökkenti a kézi polírozás igényét.
Mikroméretű, extrém pontos implantátumok és sebészeti műszerek gyártása biokompatibilis anyagokból.
6. A nagysebességű marás legfontosabb előnyei
A HSM előnyei nem elszigetelt hatások, hanem ugyanabból a fizikából következnek: ha a vágás sebessége megelőzi a hővezetést, egyszerre javul a felület, csökken az erő és nő a szerszámélettartam. Három szám, amely a leglátványosabban mutatja a különbséget:
A keletkező hő ekkora hányada távozik a forgáccsal, így a munkadarab hűvös marad.
Ennyivel kisebb a mechanikai stressz, ami a vékony falú alkatrészek kulcsa.
Ilyen keménységű anyagok is közvetlenül forgácsolhatók, hőkezelés után is.
A magas fordulatszám és előtolás révén a gyártási idő töredékére csökken, drasztikusan növelve az áteresztőképességet.
A vágás sebessége megelőzi a hővezetést, így a munkadarab hűvös marad, elkerülve a termikus deformációt és a szerkezeti feszültségeket.
A HSM gyakran olyan tükrös felületet eredményez, amely feleslegessé teszi az utólagos köszörülést vagy polírozást.
A kisebb mechanikai stressz lehetővé teszi a rendkívül vékony falú alkatrészek megmunkálását deformáció vagy elhajlás nélkül.
Bár a sebesség nagyobb, a terhelés egyenletes és kiszámítható, ami védi a vágóéleket a mikro-kipattogzástól.
Kiküszöbölhetők a hőkezelés utáni másodlagos műveletek, mert az edzett anyag közvetlenül forgácsolható.
7. HSM és hagyományos marás összehasonlítása
| Szempont | Hagyományos marás | Nagysebességű marás (HSM) |
|---|---|---|
| Fordulatszám | Alacsony / közepes (3 000 – 10 000 RPM) | Magas / extrém (15 000 – 40 000+ RPM) |
| Fogásmélység | Mély axiális fogások | Könnyű, sekély fogások |
| Hőterhelés | A munkadarabba és a szerszámba távozik | Elsősorban a forgáccsal távozik |
| Stratégia | Nyomatékra és merevségre épít | Lendületre és sebességre épít |
| Termelékenység | Mérsékelt | Kimagaslóan magas |
| Felületi minőség | Gyakran utómunkát igényel | Kiváló, készre munkált felület |
Míg a hagyományos marás a gép nyomatékát használja az anyagleválasztáshoz, a HSM a sebességet és a mozgási energiát alakítja hatékony forgácsoló teljesítménnyé.
8. Mire van szükség a sikeres HSM alkalmazásához?
A HSM holisztikus rendszer, ahol minden elemnek összhangban kell lennie. Három alapfeltétel nélkül nem érdemes belevágni:
- Dinamikus szerszámgép – nagy gyorsulásra és rezgéscsillapításra tervezett vázszerkezet, megfelelő főorsóval
- Kiegyensúlyozott befogástechnika – ilyen fordulatszámon a legkisebb excentricitás is végzetes lehet, ezért kiemelt a szerszámtartók kiegyensúlyozottsága
- Fejlett CAM szoftver – a szerszámút-optimalizálás és az állandó szerszámterhelés biztosítása érdekében
Ezek mellett anyagspecifikus, prémium szerszámokra van szükség. Alkalmazz célirányos megoldásokat a maximális teljesítményhez:

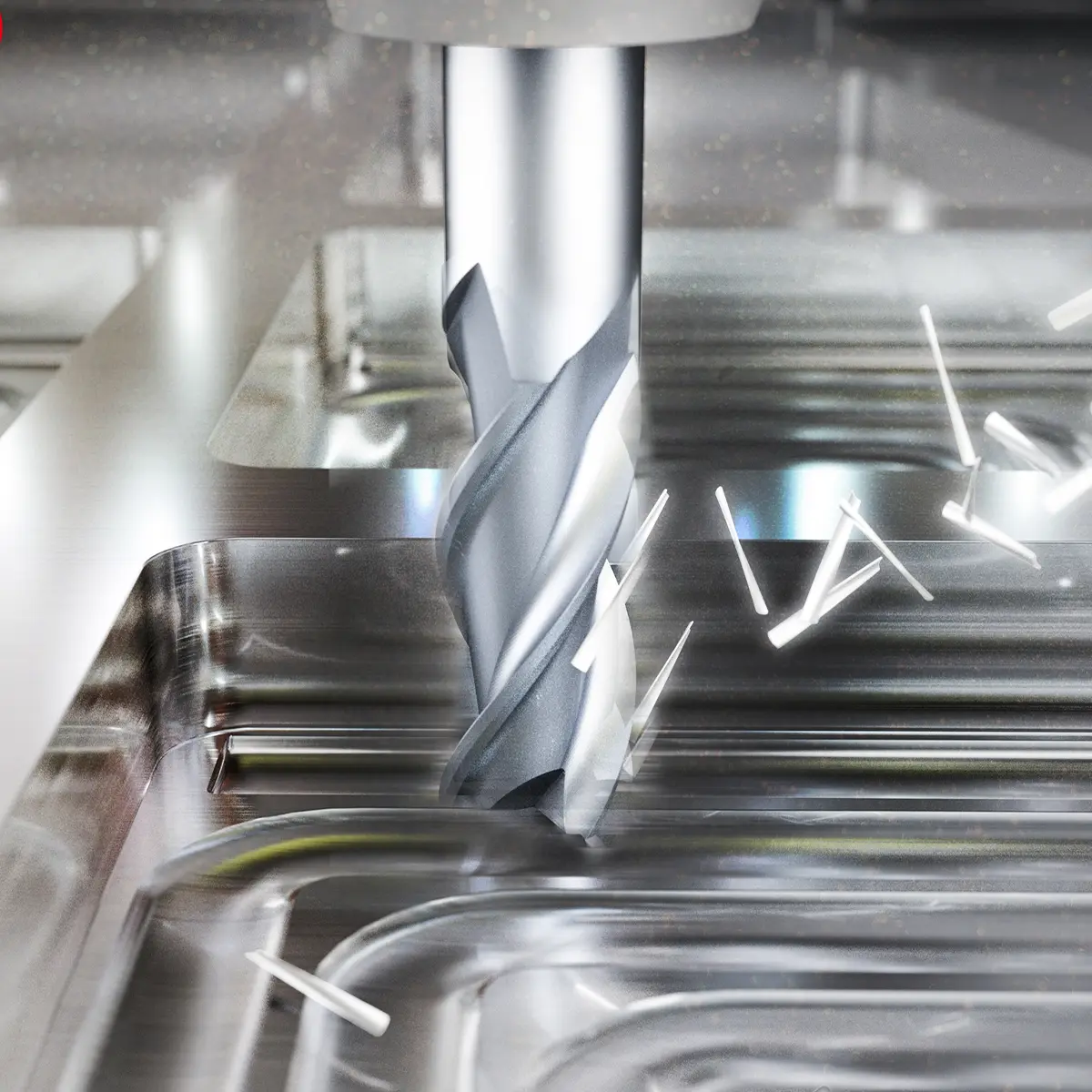

Kimondottan alumínium alkatrészek nagyteljesítményű megmunkálásához.

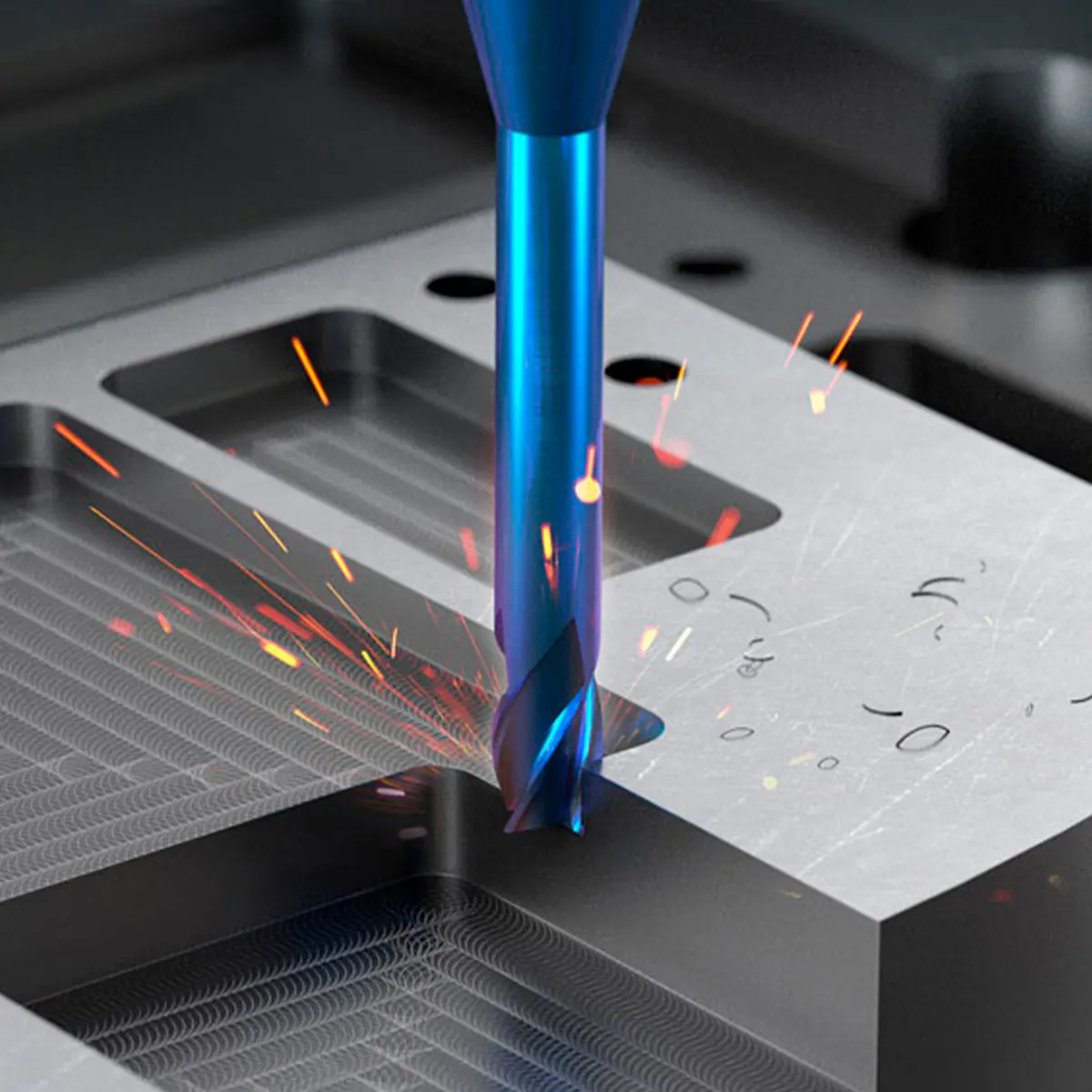

Erősen edzett acélok megmunkálásához tervezve.

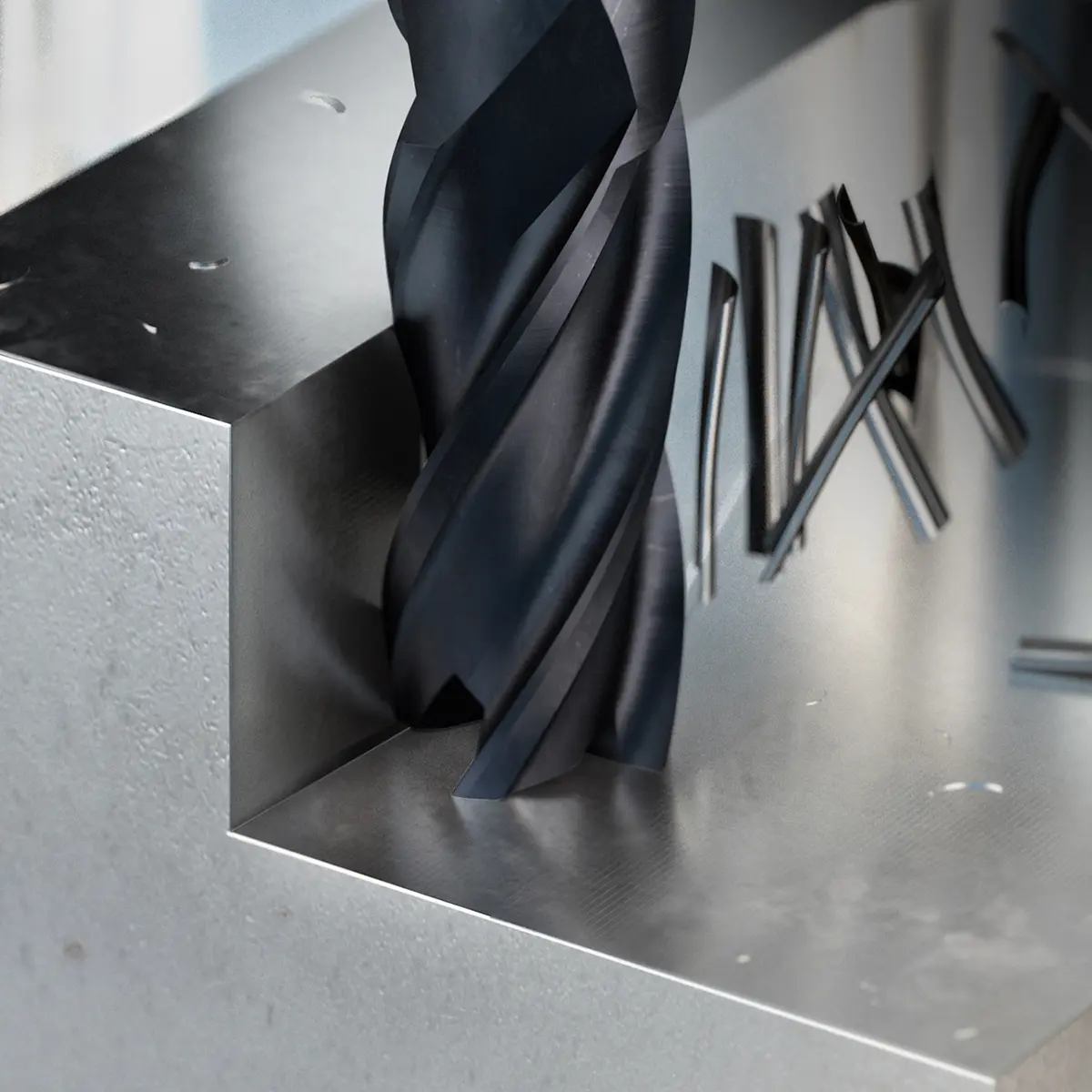

Az acél és a szerszámacél nagysebességű megmunkálásának specialistája.

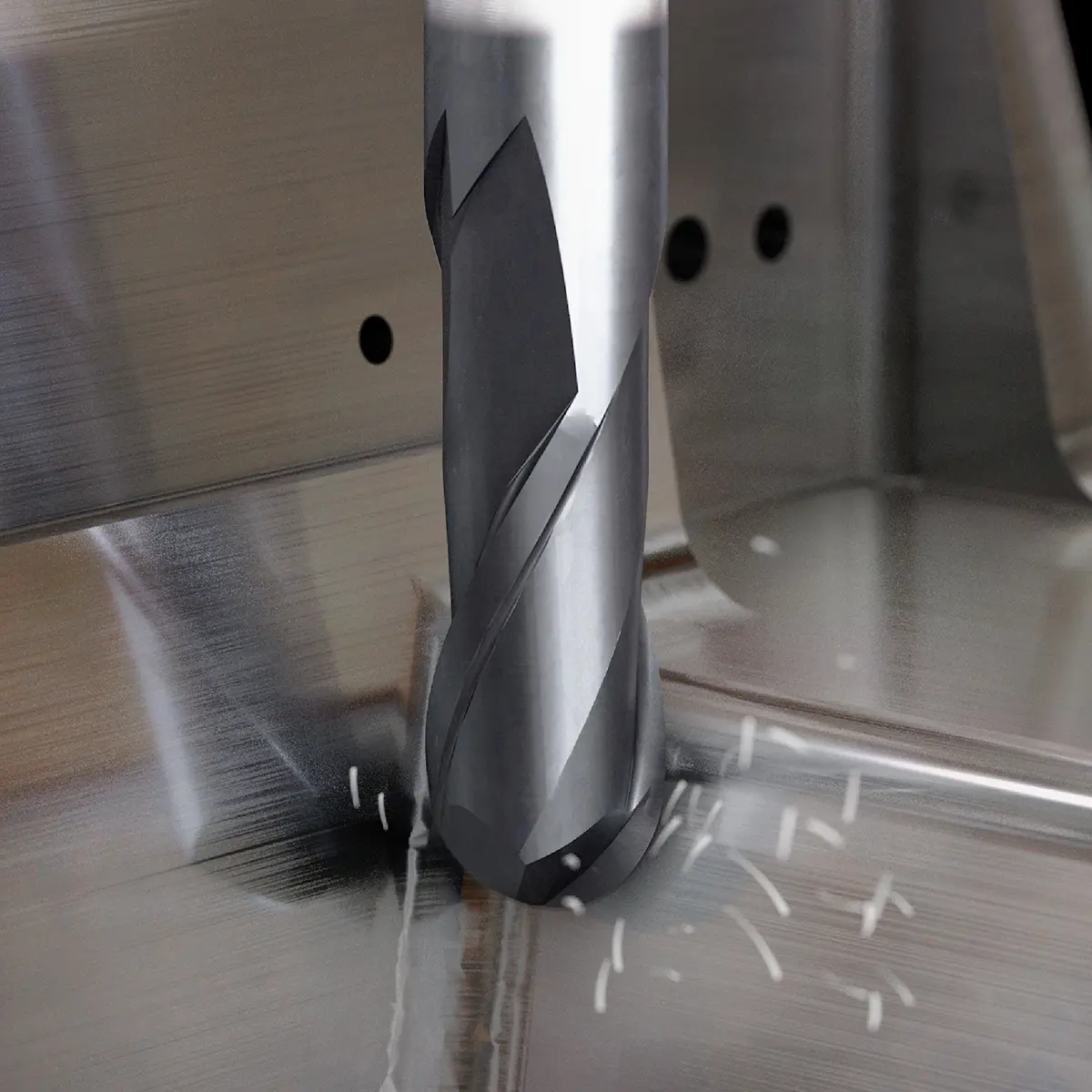

Ideális választás közepesen és erősen edzett acélokhoz.
9. Jövőbeli trendek
A technológia fejlődése nem áll meg. A következő évek meghatározó irányai:
- AI-alapú CAM – mesterséges intelligencia által generált, öntanuló szerszámpályák
- Adaptív stratégiák – valós idejű szenzoradatok alapján módosuló előtolás és fordulatszám
- IoT diagnosztika – prediktív karbantartás a főorsó és a szerszám állapotának folyamatos monitorozásával
- Hibrid gyártás – a nagysebességű marás és a 3D fémnyomtatás (additív gyártás) integrálása egyetlen munkafolyamatba
10. Összegzés
A nagysebességű marás nem csupán a gépi paraméterek megváltoztatását jelenti, hanem komplex technológiai filozófiát, amely egyesíti a gépészetet, a szoftveres intelligenciát és az anyagtudományt. A HSM helyes alkalmazása az egyik leghatékonyabb eszköz a termelékenység növelésére és a gyártási költségek hosszú távú csökkentésére.
Aki ma befektet ebbe a technológiába, az nemcsak gyorsabban gyárt: magasabb minőségi szinten biztosítja a helyét a holnap piacán. A gép, a befogás, a szerszám és a CAM-stratégia együtt adja ki az eredményt – ezért érdemes rendszerben gondolkodni.
