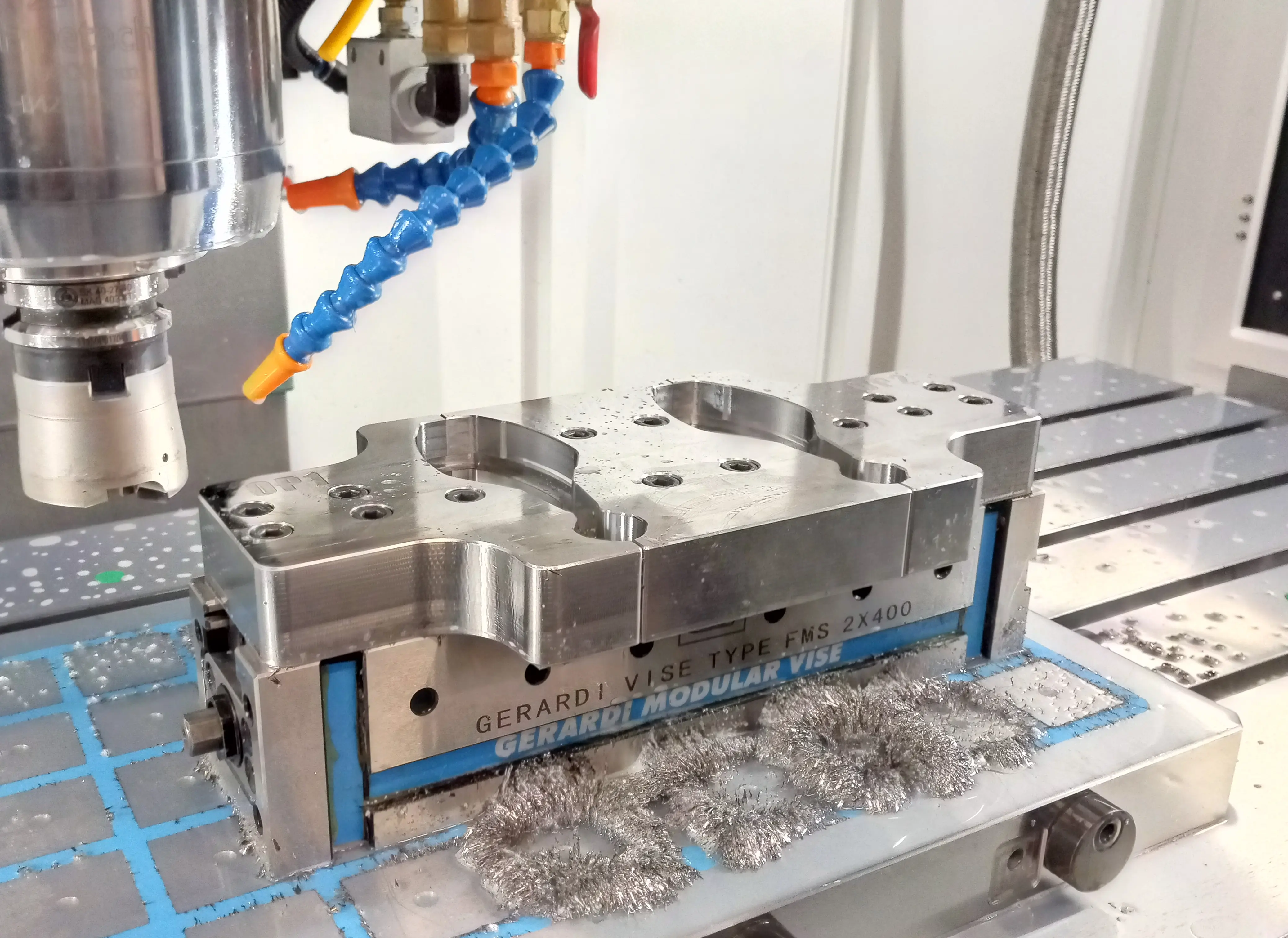

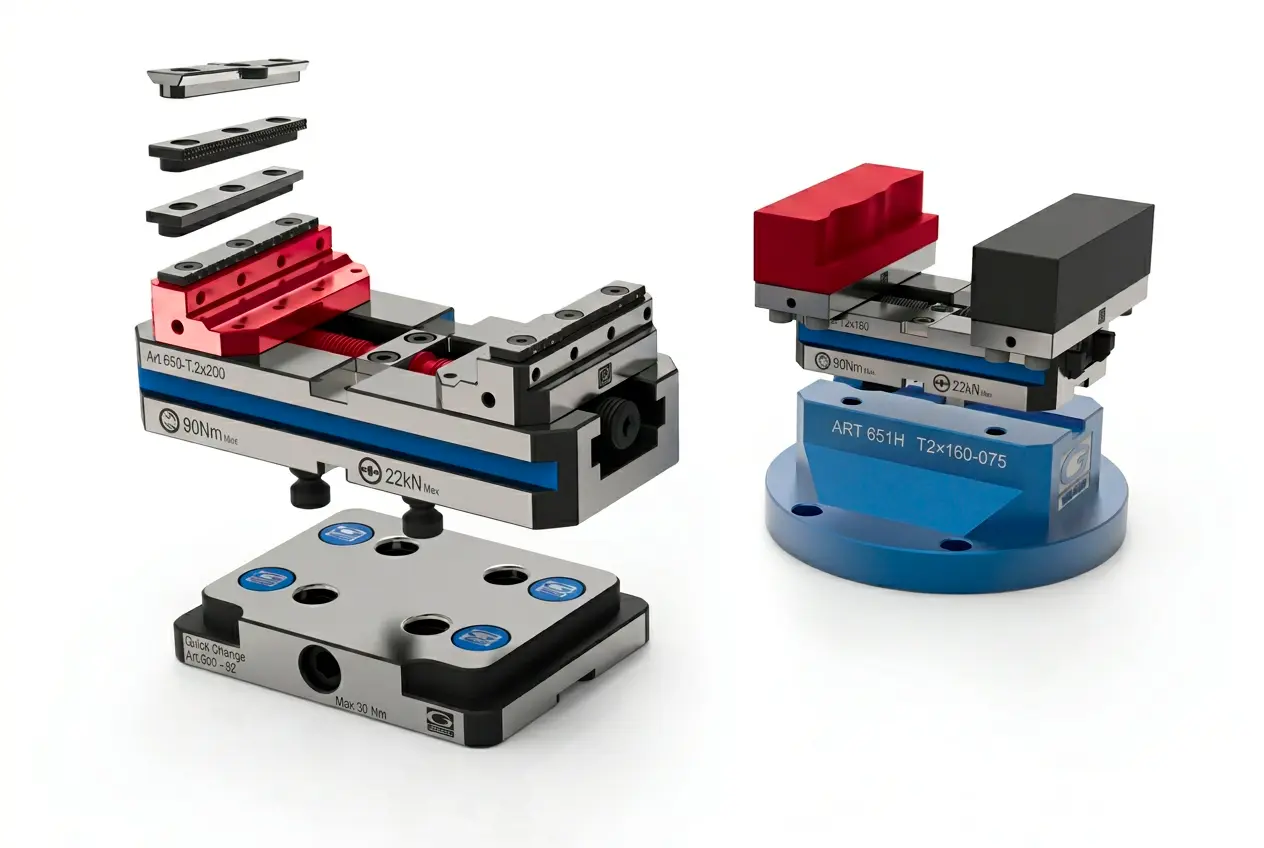

Moduláris satuk (Gerardi)
1. Bevezetés: A moduláris rendszerekben rejlő potenciál
A moduláris gépsatuk alkalmazása a modern CNC megmunkálásban nem csupán egy rögzítéstechnikai döntés, hanem egy stratégiai lépés a maximális rugalmasság, a kiváló ismételhetőség és a kiemelkedő termelékenység felé. Míg a hagyományos satuk korlátok közé szorítják a gépasztal kapacitását, a moduláris rendszerek lehetővé teszik a konfigurációk dinamikus adaptálását a legösszetettebb gyártási feladatokhoz is.
A fellépő problémák elenyésző hányada vezethető vissza magára az eszközre. A hiba forrása szinte minden esetben a rendszerszintű tervezés hiánya és a szabványosítás elmaradása. Ha a moduláris satura csupán „tartozékként” tekintünk, nem pedig a gyártási lánc integrált részeként, jelentős hatékonysági tartalékokat és profitot hagyunk az asztalon.
2. Moduláris vs. hagyományos gépsatuk: stratégiai választás
A munkadarab-rögzítési stratégia alapja a megfelelő eszköztípus kiválasztása. A moduláris gépsatuk és a hagyományos (standard) gépsatuk közötti fő különbség a rugalmasságban, a skálázhatóságban és a termelékenységben rejlik. Az alábbi táblázat a műszaki és volumen-alapú különbségeket foglalja össze:
| Jellemző | Hagyományos (standard) satu | Moduláris satu |
|---|---|---|
| Felhasználási cél | Általános megmunkálás, egyszerűbb geometriák | Összetett alkatrészek, többoldalú megmunkálás |
| Alkatrészszám egy felfogásban | Jellemzően egyetlen darab | Több alkatrész szimultán rögzítése |
| Rugalmasság | Korlátozott, fix pofatávolság és méretek | Magas, cserélhető és pozicionálható elemek |
| Ideális gyártási volumen | Egyedi darabok, prototípusgyártás | Kötegelt megfogás és nagy sorozatú gyártás |
Válaszd a moduláris satut, ha:
- A főorsó hasznos futásidejének maximalizálása a cél több alkatrész egyidejű felfogásával.
- Drasztikusan csökkenteni kívánod az átszerelési és beállítási időket.
- A gyártási ciklus alatti egységnyi kibocsátás növelése kritikus a megtérüléshez.
- Ismétlődő sorozatoknál elvárás a mikronos nagyságrendű ismétlési pontosság.
A moduláris saturendszereket pontosságra és ismételhetőségre tervezték, különösen több alkatrészes és nagy keverésű gyártási környezetekben. Emiatt a helytelen beállítás közvetlen hatással lehet a megelőzhető problémákra, mint például:
- Inkonzisztens alkatrészméretek.
- Fokozott szerszámkopás és rezgés.
- Hosszabb beállítási és átállási idők.
- Csökkent termelékenység gépenként.
A megfelelő satuválasztás és beállítás biztosítja, hogy a moduláris munkadarab-befogás által nyújtott összes teljesítményelőnyt kihasználhasd.
3. A 6 leggyakoribb hiba és szakértői megoldások, javaslatok
A moduláris saturendszerekből csak akkor hozható ki a maximum, ha elkerüljük a leggyakoribb tervezési és beállítási buktatókat. Az alábbiakban a hat legjellemzőbb hibát és azok mérnöki megoldásait tekintjük át.
3.1 Szigetüzemű szemlélet a rendszertechnika helyett
A hiba: Az operátor vagy a programozó statikus eszközként kezeli a moduláris satut, figyelmen kívül hagyva annak konfigurálható előnyeit.
A következmény: A gépasztal kapacitása kihasználatlan marad, a ciklusidők pedig szükségtelenül magasak, mivel nem használják ki a többdarabos felfogás lehetőségét.
Javaslat: A moduláris rögzítés az irodában, a CAM programozás fázisában kezdődik. Tervezz komplex felfogási terveket, amelyek maximalizálják a szerszámkihasználtságot egyetlen programlefutás alatt.
3.2 Hiányos layout-tervezés és szerszámütközési kockázatok
A hiba: A satuelemek elhelyezése a gépasztalon anélkül történik, hogy szimulálnák a szerszámhozzáférést vagy a megmunkálási sorrendet.
A következmény: Korlátozott szerszámmozgás, kényszerűen hosszú (és ezáltal berezgésre hajlamos) szerszámok használata, vagy legrosszabb esetben ütközés az orsó és a rögzítőelemek között.
Javaslat: Végezz teljeskörű ütközésvizsgálatot a CAM szoftverben. A layout tervezésekor optimalizáld az alkatrészek közötti távolságot a legrövidebb szerszámkinyúlás és a leggyorsabb szerszámpályák érdekében.
3.3 Inkonzisztens bázispontok és bázisfelületek
A hiba: Eltérő referencia- vagy bázispontok alkalmazása az azonos felfogásban lévő, de különálló moduláris elemeknél.
A következmény: Fellép a kumulatív tűréshalmozódás, ami méretbeli pontatlanságokat okoz az alkatrészek között, és ellehetetleníti a hatékony minőségellenőrzést.
Javaslat: Alkalmazz egyetlen fő bázispontot, referenciát a teljes moduláris összeállításhoz. Minden satuelem pozícióját ugyanahhoz a precíziós bázisfelülethez képest határozd meg.
3.4 A rezgésstabilitás feláldozása a magasság oltárán
A hiba: Tornyok, magasítók és extra pofák ellenőrizetlen halmozása a merevség figyelembevétele nélkül.
A következmény: Minden egyes illesztési felület potenciális deformációs pont. A túlzott építési magasság drasztikus vibrációt, selejtes felületi minőséget és idő előtti szerszámtönkremenetelt okoz.
Javaslat: Törekedj a legalacsonyabb súlypontra. Ha a geometria emelést igényel, használj nagy merevségű támasztóelemeket, és korrigáld a forgácsolási paramétereket a stabilitási határértékeknek megfelelően.
3.5 A dokumentáció elhanyagolása és a nulláról építés csapdája
A hiba: A visszatérő munkák moduláris összeállításait minden alkalommal emlékezetből, dokumentáció nélkül építik fel.
A következmény: Az átszerelési idő indokolatlanul megnő, és minden egyes beállításnál újabb hibaforrások kerülnek a folyamatba.
Javaslat: Vezess be szabványosított munkalapokat és fotódokumentációt minden összeállításhoz. A rögzítőelemeket tárold dedikált készletként, így a beállítás folyamata gyors, ismételhető és független az operátor személyétől.
3.6 Moduláris satuk használata a termelési mennyiséghez való illesztés nélkül
A hiba: Bonyolult moduláris rendszerek erőltetése egyszerű prototípusoknál, vagy hagyományos satuk használata nagy szériás gyártásban.
A következmény: Prototípusnál a hosszú beállítási idő felemészti a profitot, sorozatgyártásnál pedig a hagyományos satu miatt az orsó levegőt forgácsol a sok darabcsere közben.
Javaslat: Alkalmazd a „megfelelő szerszámot a megfelelő feladathoz” elvét. A moduláris rendszert tartsd fenn a sorozatokhoz és ismétlődő munkákhoz, a standard satukat pedig a gyors, egyszeri feladatokhoz.
4. Mérnöki alapelv: a merevség és a magasság összefüggése
A mechanikai erőkar törvénye a forgácsolásban: A moduláris elemek egymásra építése során minden egyes milliméternyi emelés növeli az erőkart a bázis és a forgácsolási zóna között. A megnövekedett építési magasság hatványozottan növeli a vibrációs hajlamot, ami közvetlenül rontja a felületi érdességet és csökkenti a szerszám éltartamát. A stabilitás megőrzése érdekében a magasság növelésével párhuzamosan gyakran konzervatívabb előtolási és vágási paraméterek alkalmazása válik elkerülhetetlenné, ami közvetlen hatással van a gyártási egységköltségre.
5. Összegzés
A moduláris gépsatukba való beruházás akkor térül meg igazán, ha azokra konfigurálható precíziós rendszerként tekintünk. A tudatos layout-tervezés, a szigorú bázispont-kezelés és a mechanikai korlátok tiszteletben tartása a záloga a zavartalan és jövedelmező CNC gyártásnak.
Helyes megvalósítás esetén a moduláris saturendszerek csökkentik a beállítási időt, növelik az áteresztőképességet, és állandó megmunkálási pontosságot biztosítanak a gyártási sorozatok során.

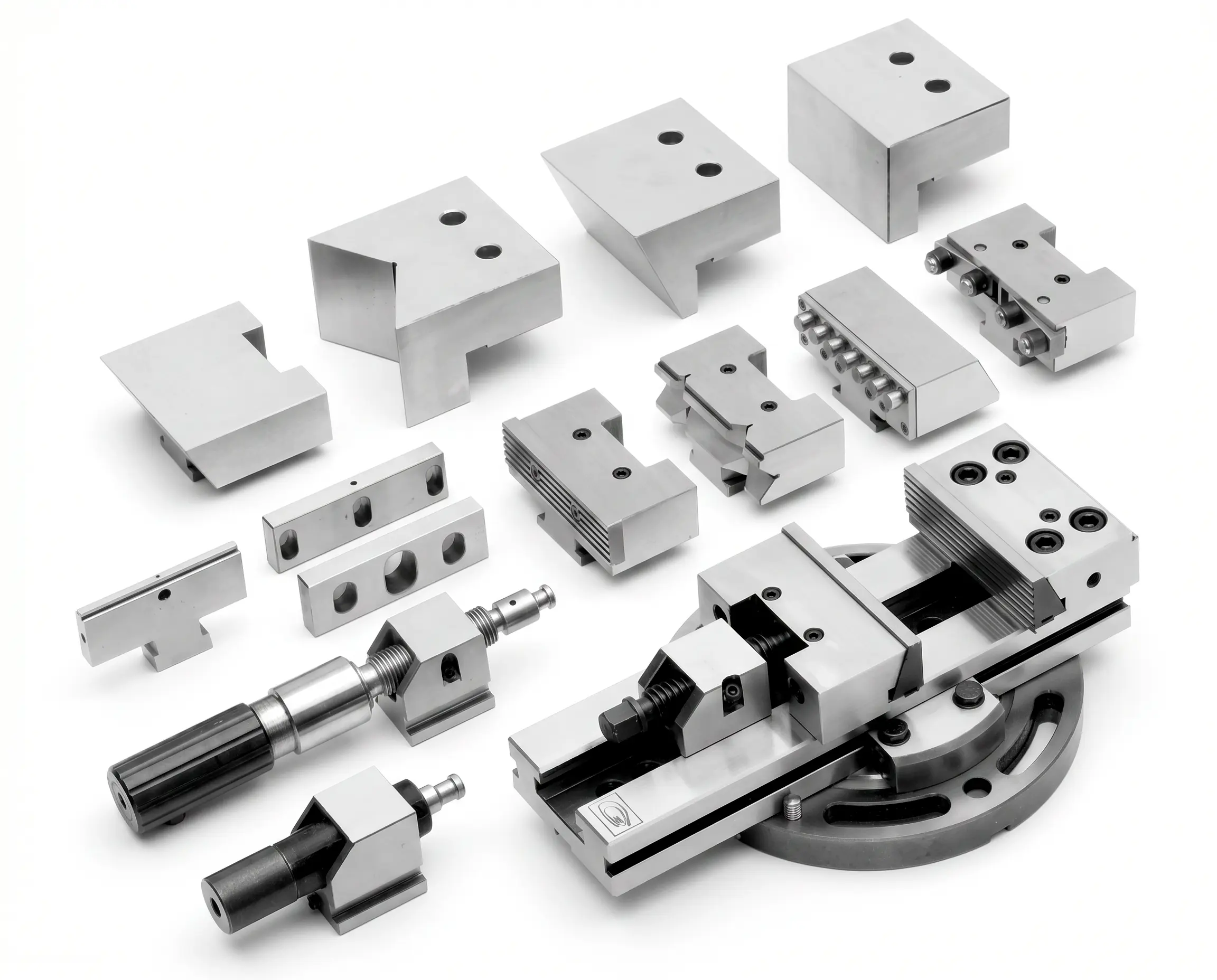

A Gerardi moduláris rendszerei világszerte bizonyították alkalmasságukat a legszigorúbb tűrések és a legnagyobb termelékenységi elvárások mellett is. Legyen szó gyorsváltó pofákról vagy komplex többalkatrészes tornyokról, a Gerardi mérnöki megoldásai a stabilitást és az ismételhetőséget helyezik előtérbe.
