Bevezetés

A CNC megmunkálásban a furatkészítés alapnak tűnik – amíg a felület egyenes és a geometria standard. Amint ferde belépési pontok, mélyfuratok vagy sík fenékkövetelmények jelennek meg, a hagyományos folyamat azonnal megbonyolódik: több szerszám, több szerszámcsere, több hibaforrás.

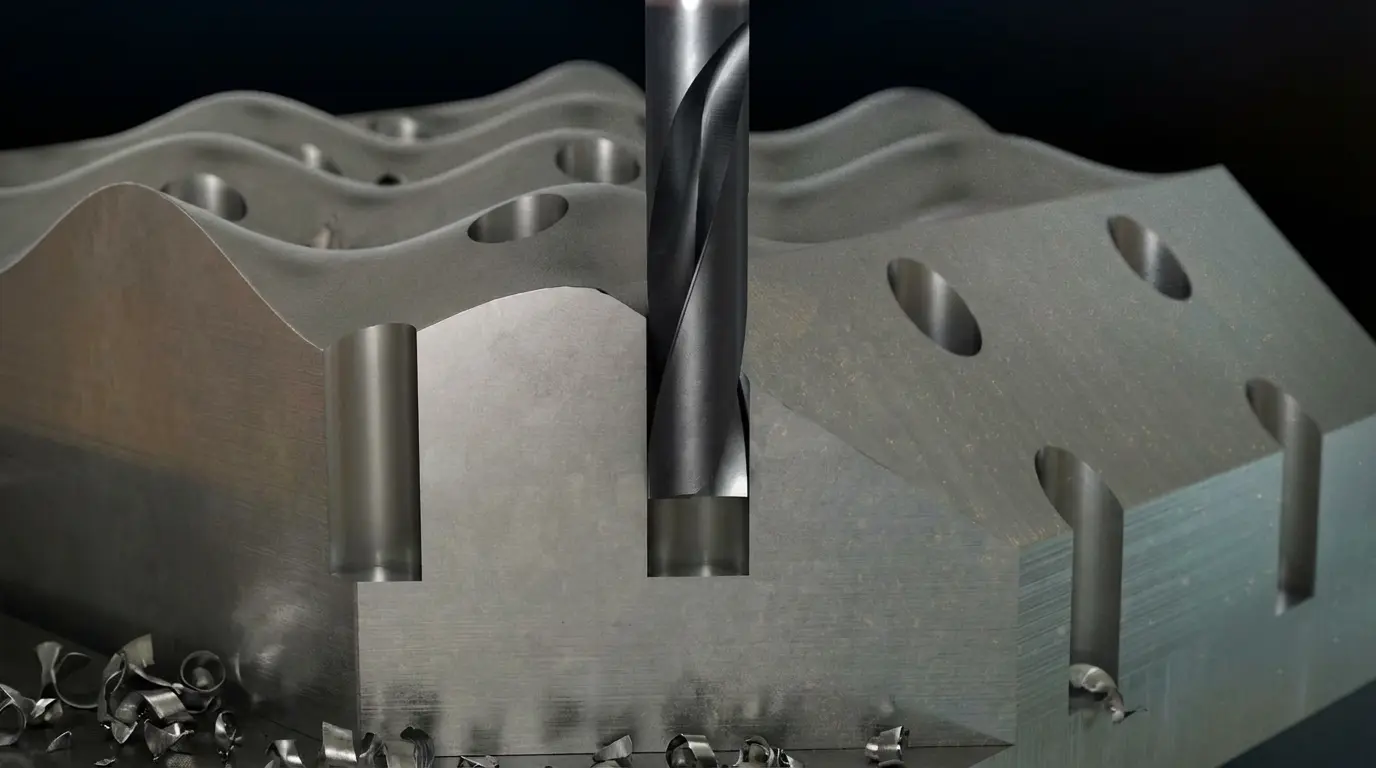

A YG-1 Dream Drill Flat Bottom sorozat pontosan erre kínál választ. A 180°-os csúcsszög és a speciális geometria lehetővé teszi az ujjmaró és a pontozófúró kiváltását – egyetlen szerszámmal, egyetlen lépésben. Ferde felületen is stabil belépéssel, minimális sorjaképződéssel és jelentősen csökkentett ciklusidővel.

1. A technológiai korlát: Miért lassú és instabil a hagyományos furatkészítés?

A modern CNC gyártástechnológiában a furatkészítés látszólag egyszerű feladat – amíg a felület egyenes és a geometria standard. Amint azonban ferde belépési pontok, mélyfuratok vagy sík fenékkövetelmények jelennek meg, a hagyományos folyamat azonnal megbonyolódik.

Szakmai szempontból a legnagyobb kihívást a ferde belépési pontok jelentik. Egy standard, 140°-os csúcsszögű fúró ilyenkor aszimmetrikus terhelést kap: a kialakuló eredő erővektor oldalirányú komponense eltolhatja a szerszámot a középvonaltól, ami szerszámelhajlást (deflection), pozíciópontossági és ütési hibákat okoz.

A több szerszámra épülő folyamat leggyakoribb technológiai kockázatai:

Szerszámcsere-veszteség: Az ujjmaró, a központfúró és a csigafúró közötti váltások jelentős nem produktív időt generálnak.

Halmozódó hibák: Minden egyes szerszámváltás és újrapozicionálás növeli a furat koordináta-pontatlanságának esélyét.

Kritikus sorjaképződés: A 140°-os geometria a kilépési pontnál „átnyomja” az anyagot, ami vastag kilépő sorját eredményez, növelve az utómunka költségeit.

Instabilitás: A maróval előkészített sík felület nélkül a fúró azonnali elvándorlása szinte garantált, ami gyakran szerszámtöréshez vezet.

2. Mérnöki megoldás: A Dream Drill Flat Bottom geometriai előnyei

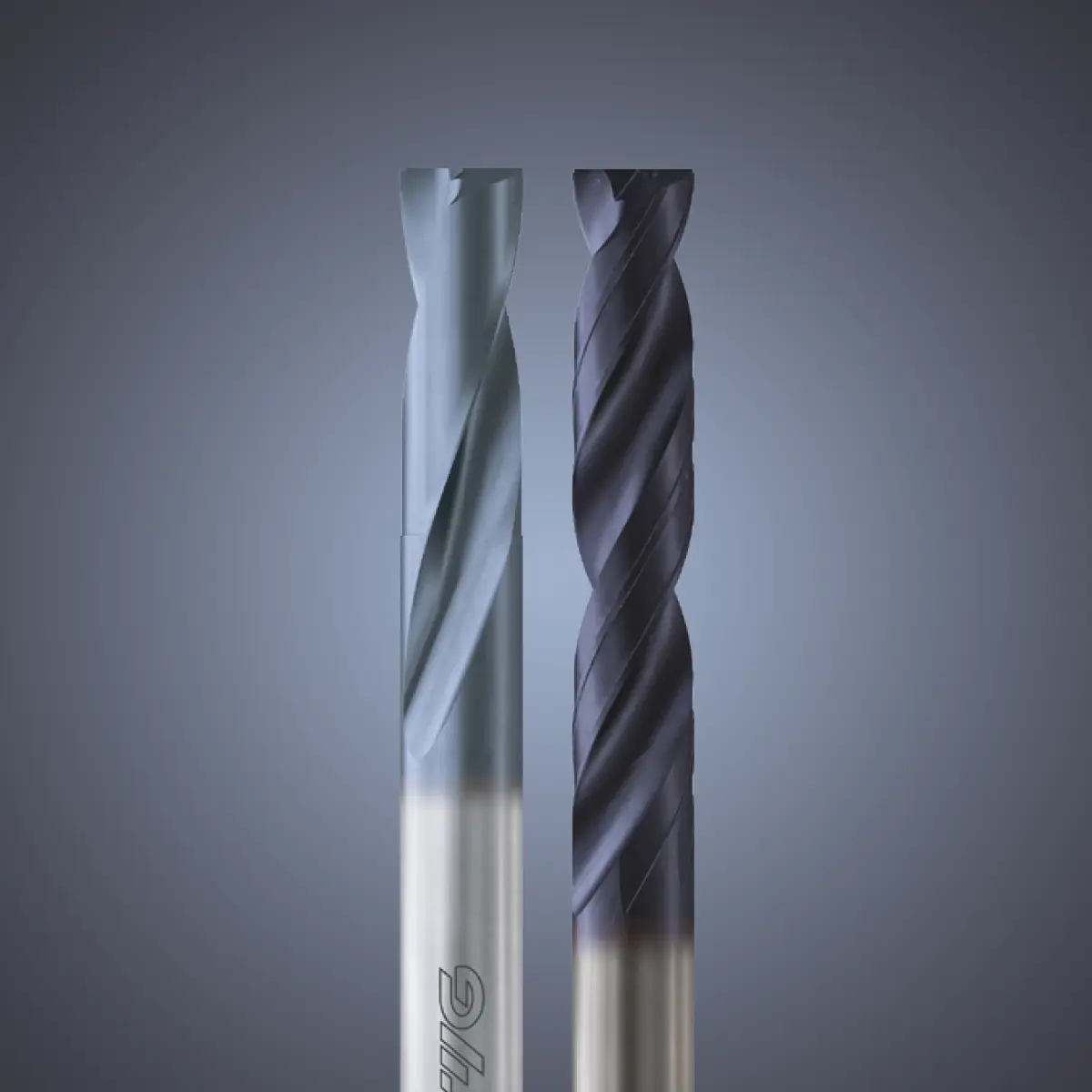

A YG-1 mérnökei a fúró és az ujjmaró előnyeit ötvözték a Dream Drill Flat Bottom sorozatban. A szerszám fizikai paraméterei magas szintű folyamatbiztonságot biztosítanak.

180°-os csúcsszög

Ez a kialakítás a stabilitás kulcsa. Ferde felületre történő belépéskor a forgácsolóerők szinte teljes egésze tengelyirányú (axial) terheléssé alakul. Mivel nincs jelentős oldalirányú erőkomponens, a szerszám nem „vándorol el”, így elmaradhat az ujjmarós síkolás.

Dupla vezető élszalag

Az 5xD kivitel esetén a négy vezetőéllel rendelkező kialakítás extra megvezetést biztosít a furatban. Ez garantálja a kiváló körkörösséget és a furatfal jó felületi minőségét még instabil körülmények között is.

Fejlett bevonattechnológia

X-Coating: A belső hűtés nélküli (2xD) típusoknál kiváló kopásállóságot biztosít.

TiAlN Nano Layer: Az 5xD kiviteleknél alkalmazott többrétegű bevonat a magas hőállóságért felel.

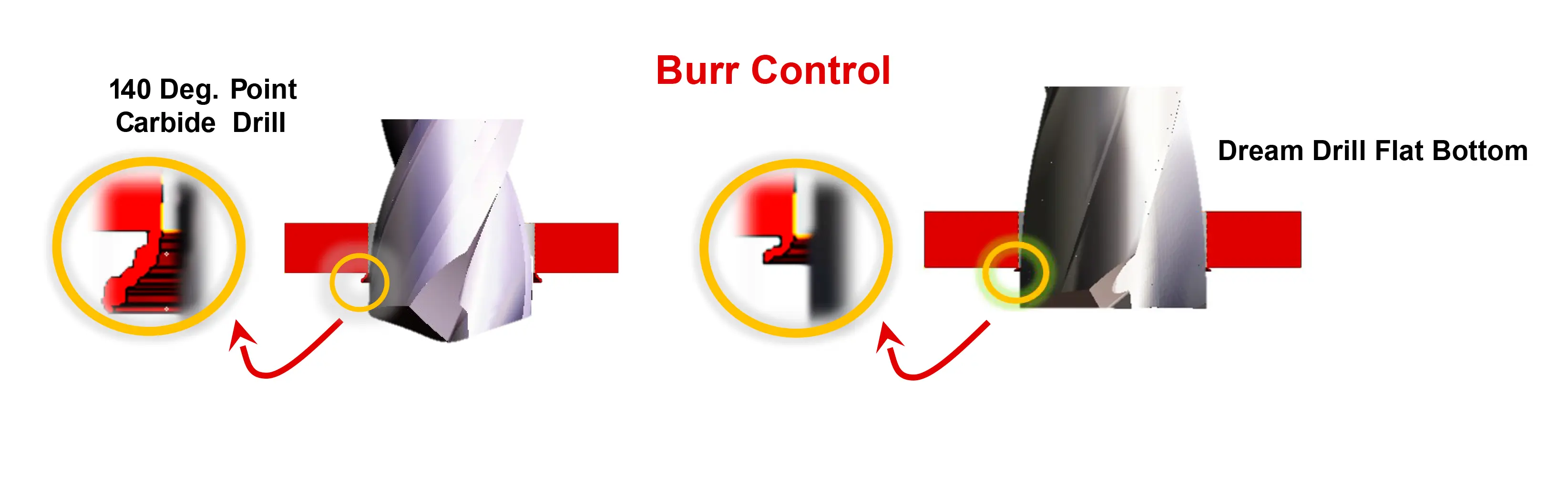

Sorjaképződés a furat kilépő oldalán

A 180°-os élgeometria egyenletesebben lép ki az anyagból, ami jelentősen csökkenti a kilépő oldali sorjaképződést a hagyományos fúrókhoz képest – csökkentve az utómunka szükségességét és költségeit.

3. Gyakorlati alkalmazhatóság és folyamatoptimalizálás

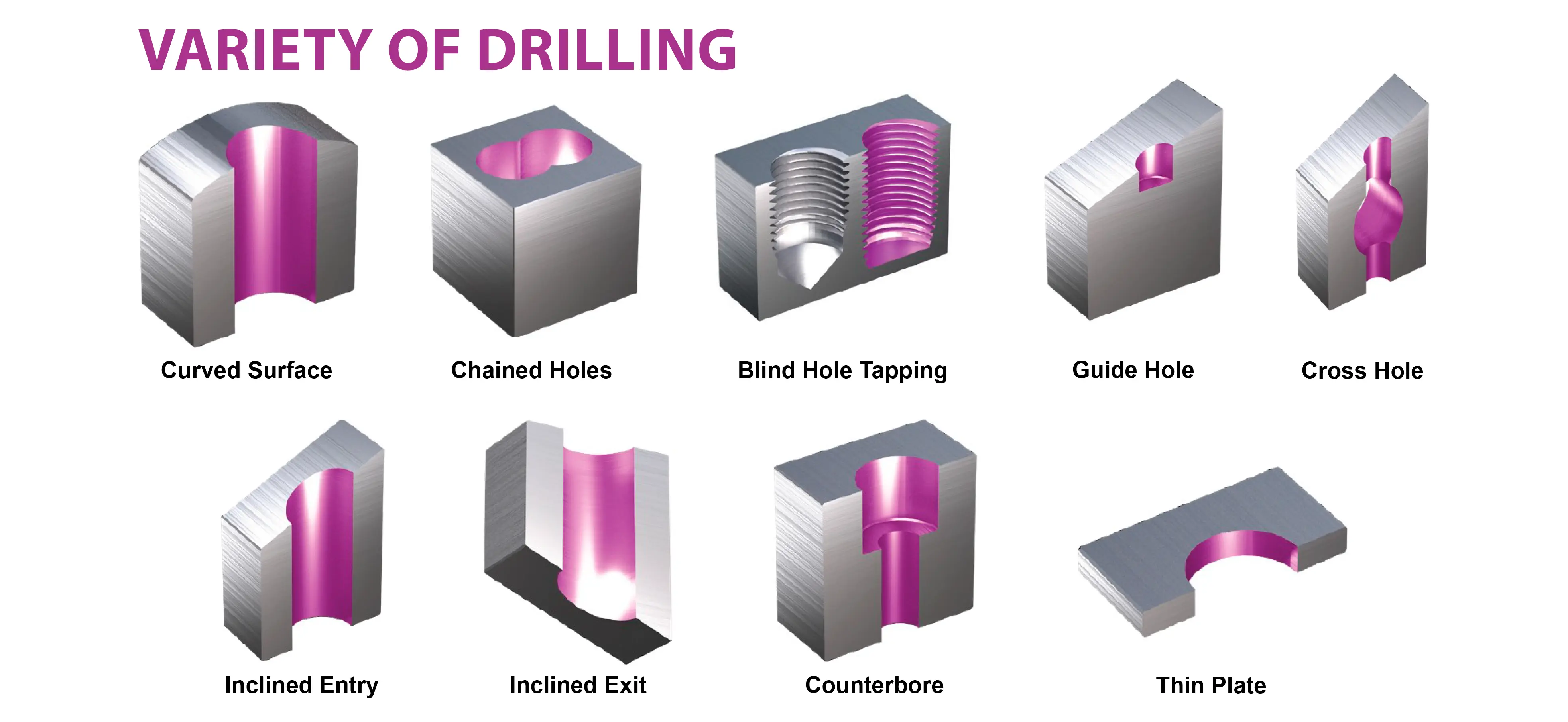

A flat fúró sokoldalúsága (versatility) leginkább a szerszámtár racionalizálásában mutatkozik meg. Az alábbi alkalmazásoknál a technológia közvetlenül válthatja ki a marási műveleteket:

Ferde és ívelt felületek: közvetlen belépés felesleges előmunkálatok nélkül.

Csavarfej-süllyesztések: egyetlen lépésben készíthető el a furat és a sík felfekvő váll.

Keresztfuratok és láncfuratok: a szerszám stabilitása csökkenti a törés kockázatát az üreges részeknél történő áttöréskor.

Vékony lemezek: a 180°-os él megakadályozza a lemez deformációját a fúrás során.

4. Termékválaszték és technológiai feltételek

A választásnál figyelembe kell venni a furatmélységet és a hűtési stratégiát.

Kritikus technológiai megjegyzés: az 5xD kivitelű szerszámok használatához azonos átmérőjű pilot furat készítése szükséges a stabil megmunkálás érdekében.

5. Összegzés és konklúzió

A Dream Drill Flat Bottom nem csupán egy forgácsolószerszám, hanem egy hatékony folyamatoptimalizálási megoldás. Azáltal, hogy több különálló műveletet képes egyetlen technológiai lépésbe integrálni, csökkenti a ciklusidőt és a szerszámcserék számát.

A 180°-os geometria és a dupla vezető élszalag kombinációja olyan stabilitást biztosít, amely különösen előnyös ferde felületek megmunkálásánál. A modern gyártástechnológiában ez a megközelítés egyszerre javítja a termelékenységet és a folyamatbiztonságot.
